Пароизоляция и пленки Изоспан для стен с облицовкой из профлистов

В работе приведены стены из стального профнастила послойной сборки или из предварительно собираемых трехслойных металлических панелей.

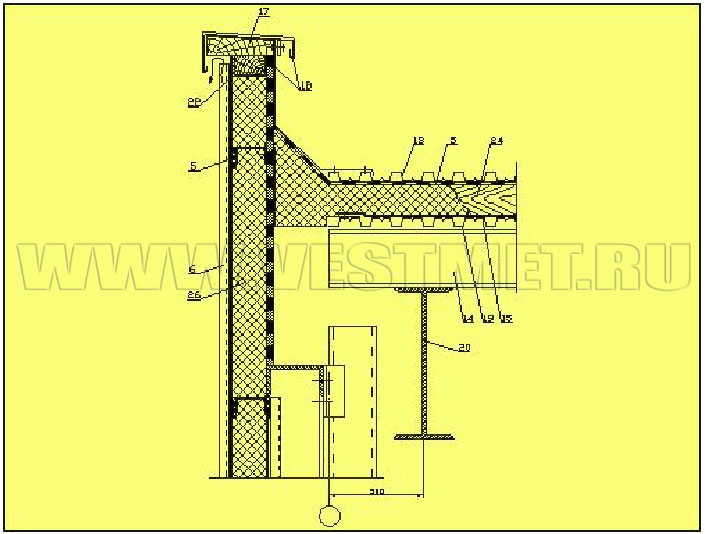

Узлы примыкания листа наружной обшивки к цоколю и карнизу (парапету) обеспечивают вентиляцию гофров и, таким образом, предохранение теплоизоляции от возможного увлажнения.

Толщину теплоизоляции из минерало- или стекловатных плит принимают по табл. 2.

Сортамент листа приведен в ГОСТе 24045-94 «Профили стальные листовые гнутые с трапециевидными гофрами для строительства. Технические условия».

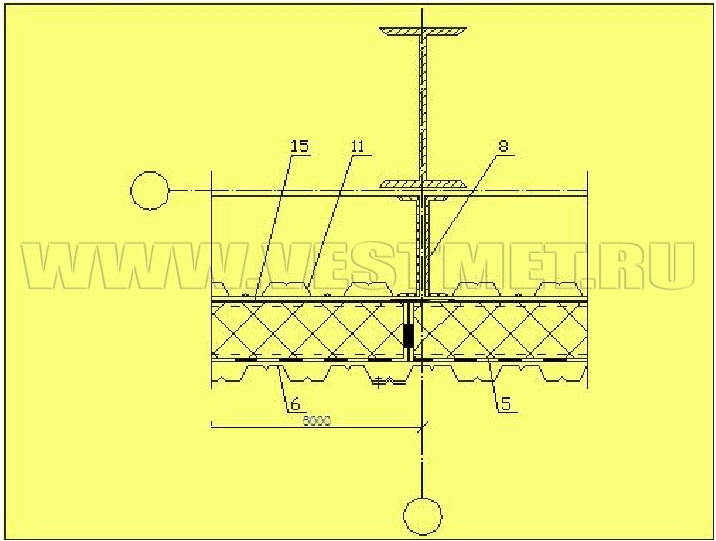

Рабочие чертежи узлов


поз.
Наименование

поз.
Наименование
1
Панель стеновая
21

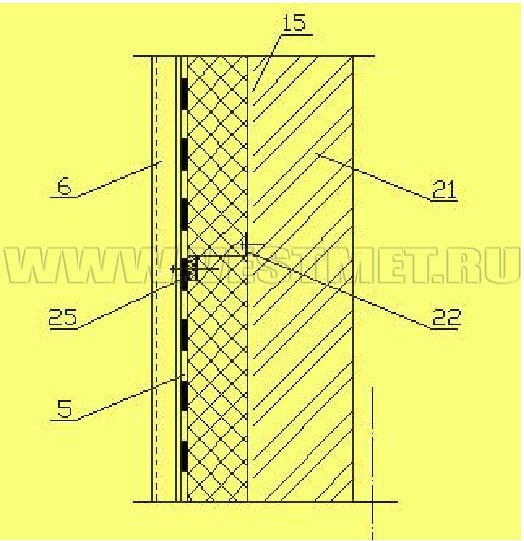

Стена из кирпича или монолитного железобетона
2
Окно
22
Ригель
3
Цоколь
23
Самонарезающие винты
4
Ворота
24
Ригель
5
Гидро- ветрозащитная пленка «ИЗОСПАН» марок «ИЗОСПАН А», «ИЗОСПАН АМ» или «ИЗОСПАН AS»
25
Термовкладыш из бакелизированной фанеры
6
Наружная облицовка из оцинкованного стального профлиста
26
Теплоизоляция
7
Утеплитель, завернутый в пленку «ИЗОСПАН В», «ИЗОСПАН С» или «ИЗОСПАН D»
27

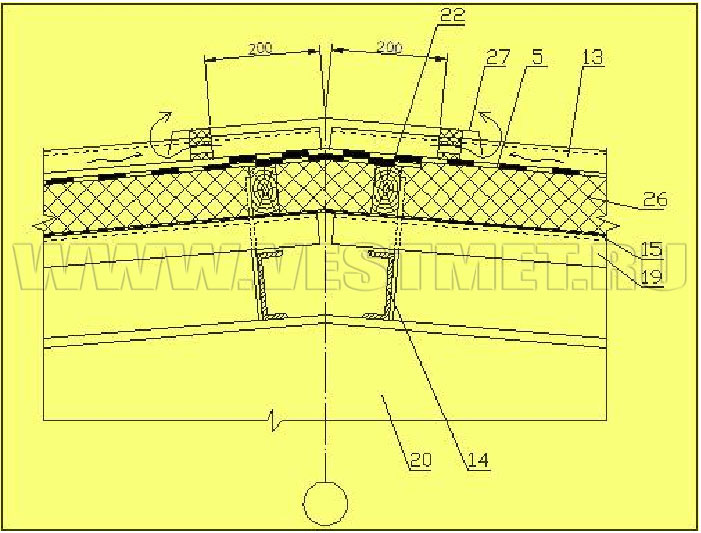

Фартук коньковый с гребенкой
8
Каркас панели
28
Шуруп 1 – 4 х 40 (шаг 300)
9
Угловой нащельник
29
Герметизирующая мастика
10
Слив
30
Антисептированный деревянный брус сечением 40 х 130, крепить шурупами 1 – 6 х 90 с шагом 600
11
Внутренняя облицовка
31
Антисептированный деревянный брусок 40 х 90 (120)
12
Заклепка
32
Нащельник
13
Кровля из профлиста
33
Утеплитель
14
Прогон
34
Подоконник из деревянной доски 60 х 280
15
Пароизоляция «ИЗОСПАН» марок «ИЗОСПАН В», «ИЗОСПАН FS», «ИЗОСПАН FD», «ИЗОСПАН FX», «ИЗОСПАН С» или «ИЗОСПАН D»
35
Слив
16
Костыль
36
Стойка панели
17
Деревянный брусок
37
Болт М16 х 50 с шагом 600
18
Фартук из оцинкованной стали
38
Заклепка 12 с шагом 300
19
Несущий настил покрытия
39
Нащельник
20
Балка
40
Элемент крепления окна с шагом 600

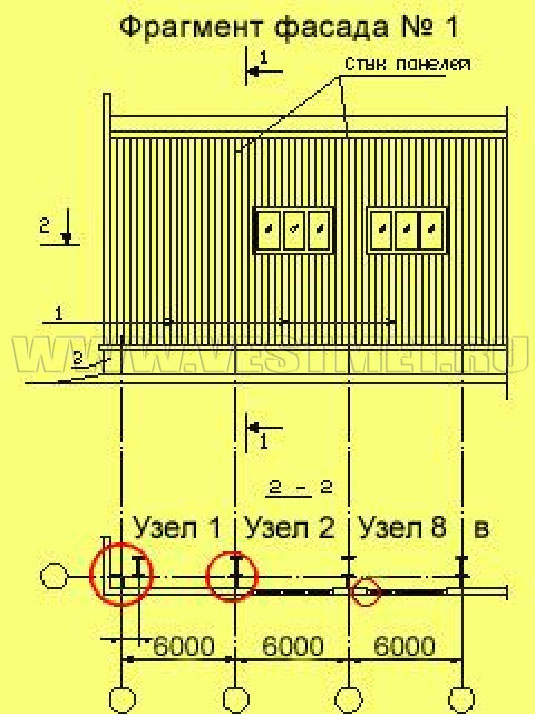

Фрагмент фасада №1

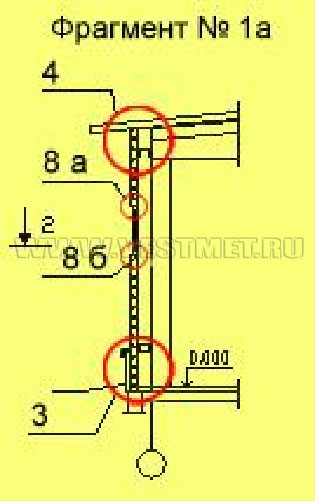

Фрагмент №1а

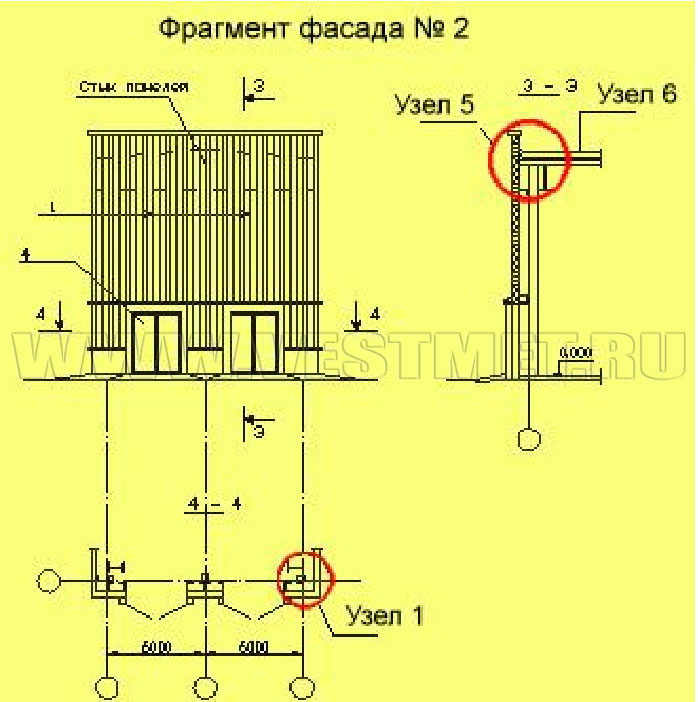

Фрагмент фасада №2

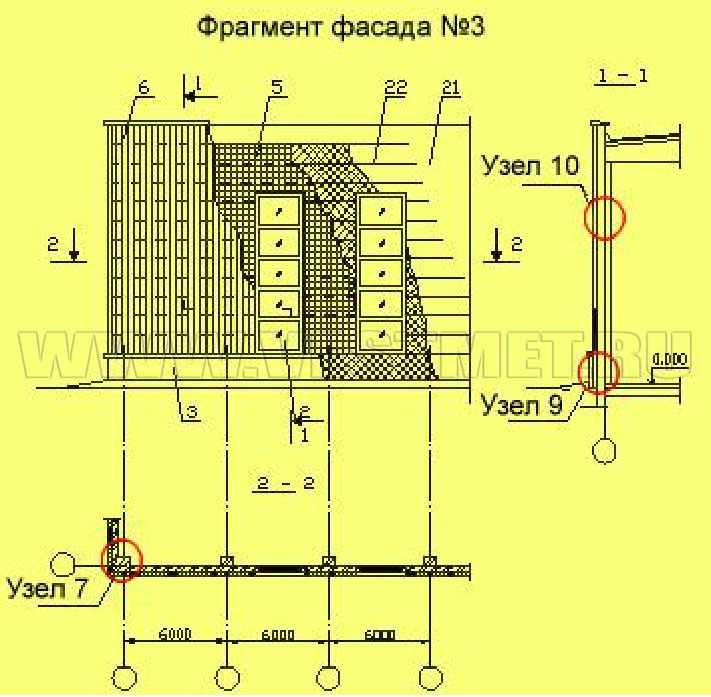

Фрагмент фасада №3

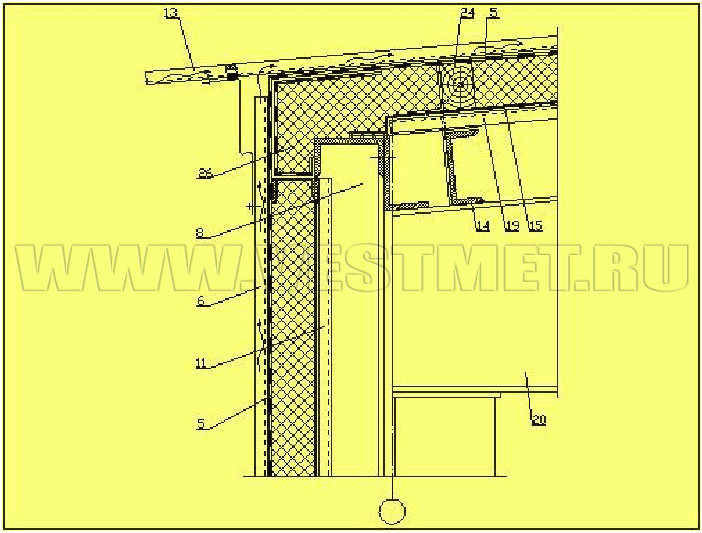

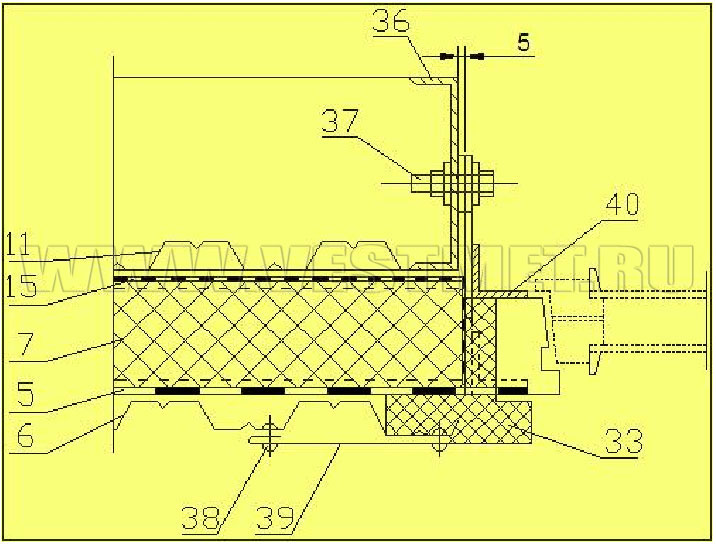

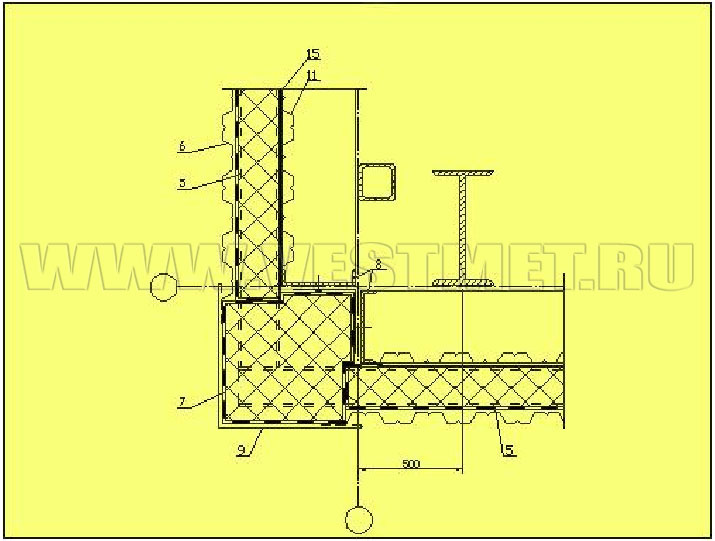

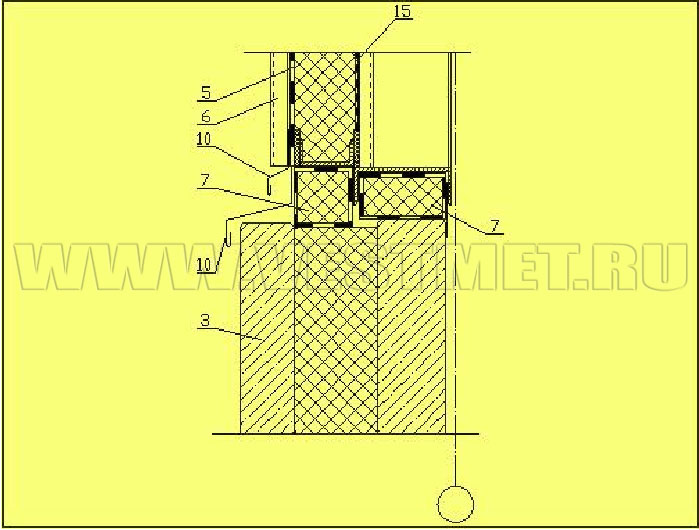

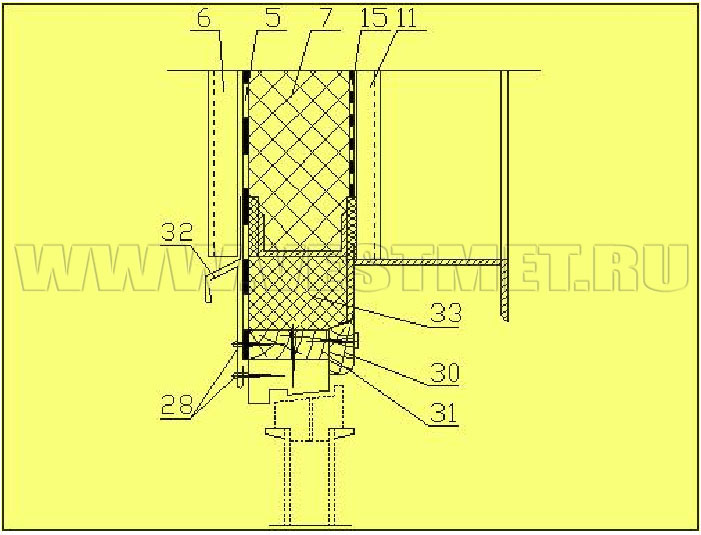

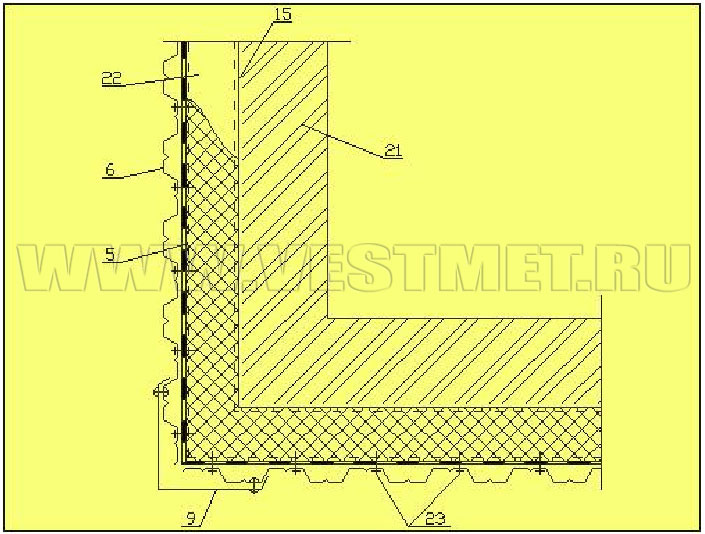

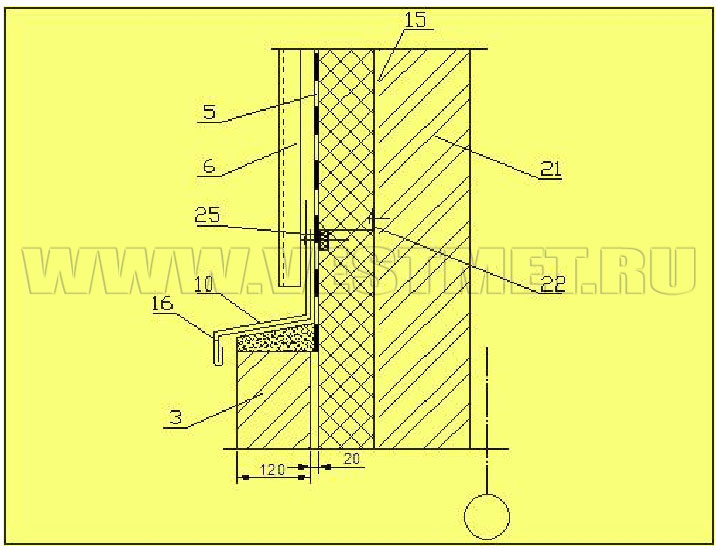

Стены с облицовкой из оцинкованных стальных профлистов
1
Стены с облицовкой из оцинкованных стальных профлистов
2
Стены с облицовкой из оцинкованных стальных профлистов
3
Стены с облицовкой из оцинкованных стальных профлистов
4
Стены с облицовкой из оцинкованных стальных профлистов
5
Стены с облицовкой из оцинкованных стальных профлистов
6
Стены с облицовкой из оцинкованных стальных профлистов
7
Стены с облицовкой из оцинкованных стальных профлистов
Стены с облицовкой из оцинкованных стальных профлистов
Стены с облицовкой из оцинкованных стальных профлистов
9
Стены с облицовкой из оцинкованных стальных профлистов
