Монтаж гибкой черепицы Katepal

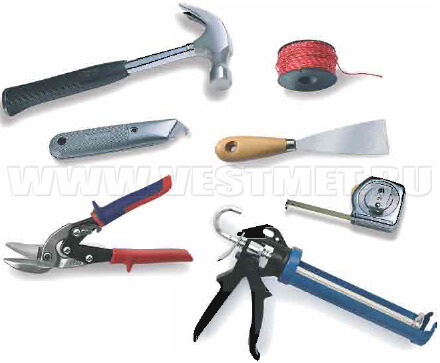

Монтаж мягкой кровли Катепал осуществляется с помощью стандартного набора инструментов:

  • строительный шнур, рулетка;
  • шпатель;
  • молоток;
  • просечные ножницы;
  • нож с лезвием в виде крючка.

Подготовка к монтажу

Для ровной укладки битумной черепицы Katepal нужно сплошное основание. До монтажа покрытия на настил укладывают подкладочные ковры. Не обязательно укладывать битумную черепицу сразу после обустройства ковра. В зависимости от характеристик материала он может использоваться как временная кровля от нескольких дней до нескольких месяцев. Если нужно оставить подкладочный ковер незакрытым на зиму, специалисты компании "Вестмет" рекомендуют купить ковер Katepal Super.

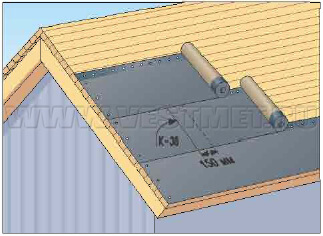

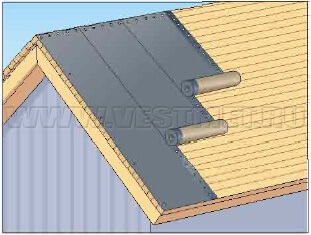

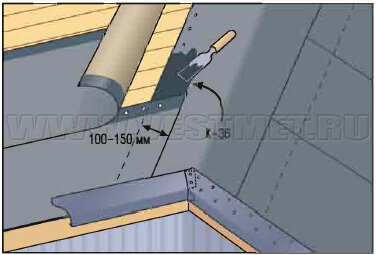

Подкладочный ковер укладывают полотнами вдоль ската или поперек него. Материал выравнивают и равномерно натягивают. Он крепится гвоздями. Края полотен стыкуют с нахлестом. Если для обустройства подкладочного ковра используются материалы Katepal, подробные инструкции по их использованию можно найти в каждой упаковке.

Подкладочные ковры и их монтаж Рис.1a Подкладочные ковры и их монтаж Рис.1b

Материал фиксируется с помощью битумного клея К-36 и карнизных планок (устанавливаются вдоль карнизов, прижимают полотно). Если по краю крыши идет приподнятая кромка, сначала установите блоки, которые приподнимут уровень настила, а потом закройте их полотном (рис. 3а, 3б).

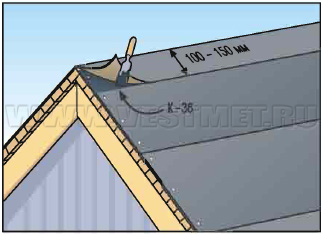

В области конька ковер с одной стороны подрезается по его линии, а с другой перекидывается через конек, заводится на уже уложенное полотно с нахлестом в 10-15 см и приклеивается (рис.4).

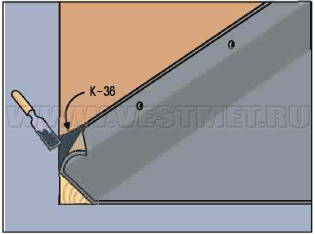

На стыке со стеной, трубой заведите полотно на 5 см на вертикальную стенку. Приклейте или закрепите гвоздями край (рис. 5).

Подкладочные ковры и их монтаж Рис.2
Подкладочные ковры и их монтаж Рис.3a Подкладочные ковры и их монтаж Рис.3b
Подкладочные ковры и их монтаж Рис.4 Подкладочные ковры и их монтаж Рис.5

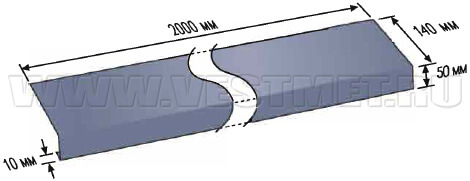

Карнизные планки

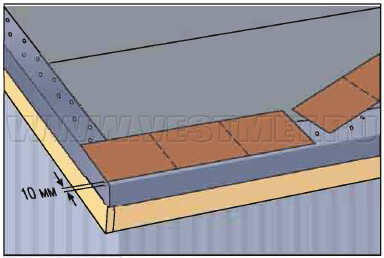

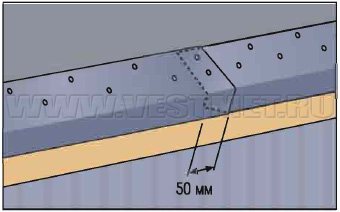

Если вдоль карнизов не устанавливаются блокирующие элементы, купите стандартные карнизные планки. Они крепятся гвоздями (гвоздевые отверстия располагают по диагонали с шагом в 10 см) и прижимают уложенное полотно подкладочного материала. Вместо гвоздей допустимо использовать шурупы KFR с короткими ножками и широкими шляпками. Карнизные планки монтируют в ряд с нахлестом в 5 см. Каждый нахлест фиксируют 2 гвоздями. Если планку нужно обрезать, используйте просечные ножницы.

Металлические карнизные планки
Металлические карнизные планки



Укладка подкладочного ковра в ендовах

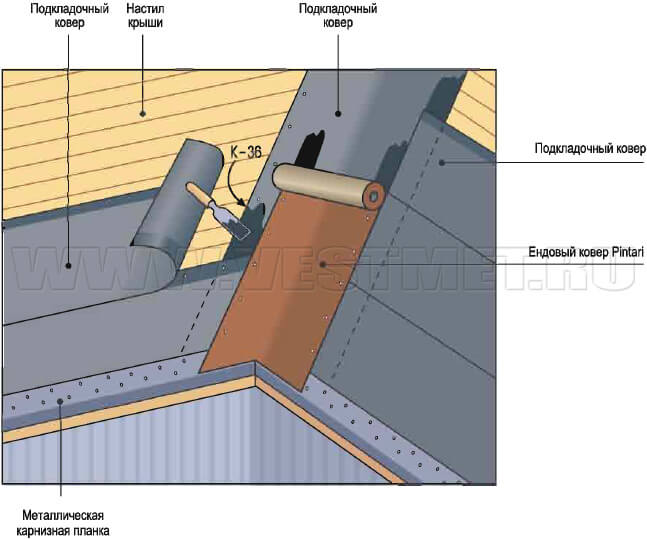

По ендовам стекает вода, здесь нужна надежная гидроизоляция. Для этого на подкладочный ковер вдоль оси укладывают материал Pintari (см. рис.). Предварительно убедитесь, что основной подкладочный слой уложен ровно и зафиксирован. Когда Pintari уложен, приклейте его клеем К-36 по краям. На карнизе материал укладывают, накрывая планки, и приклеивают. На участках стыков выполняйте перекрытие ковров Pintari крест-накрест. Это исключит протечки через стыки. Если ендова выходит на ребро, подрежьте ковер вдоль него и закрепите верхний край гвоздями.

Ендовый ковер Pintari



Монтаж мягкой кровли Katepal

Укладку начинают от карнизов и продолжают до конька. Сначала укладывают карнизную черепицу (на планки, приклеивая ее к ним). Материал выравнивают и оставляют открытым 1 см ширины карнизной планки снизу. Гонты стыкуют без нахлестов и просветов.

Монтаж кровельных гонтов

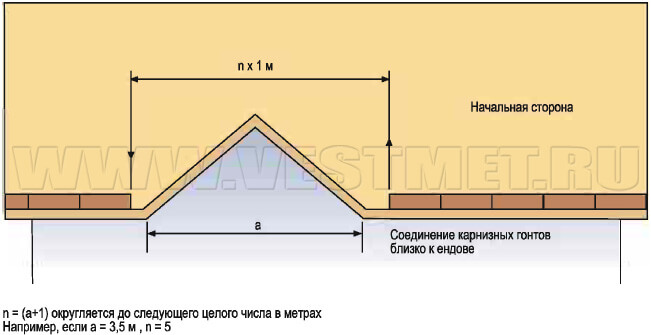

Если дом имеет эркеры или участки возвратной кровли, выдерживайте между краями гонтов расстояние, кратное 1 м. Это позволит точно выровнять покрытие при дальнейшем монтаже мягкой кровли Катепал на данных участках.

На рисунке — порядок расчета расстояний между краями покрытия.

Монтаж кровельных гонтов



Укладка битумной черепицы Katepal на скатах

Используйте для одного ската битумную черепицу из одной и той же партии, чтобы избежать цветовых различий. Если это невозможно, перемешивайте материалы из разных партий. Подбирайте полотна по цвету так, чтобы рисунок был однородным.

Гонты укладывают от свеса кровли. Первый ряд выравнивают. Его лепестки должны закрыть перфорированные отверстия карнизной черепицы и ее стыки. При монтаже мягкой кровли Катепал выровняйте первый ряд по заранее проведенной прямой. Наметьте ее в 1-2 см выше нижнего края уложенной на карнизе черепицы.

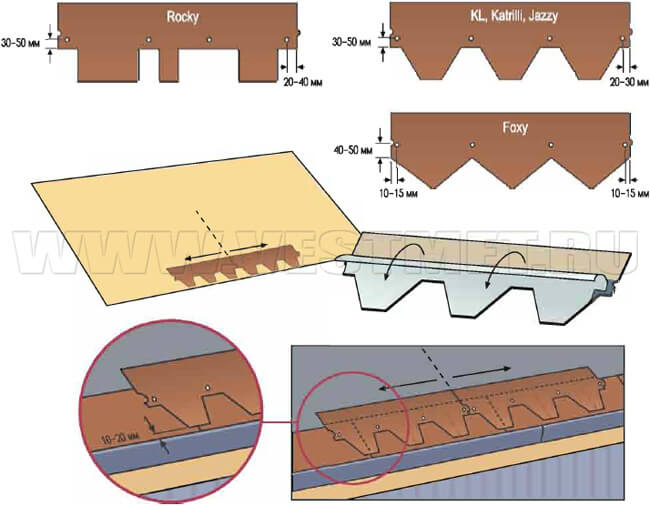

Крепите гонты кровельными гвоздями, каждый — в 4 точках выше лепестков. Гвоздевые отверстия располагают в 3-5 см от впадины на одной линии. Для Foxy и аналогичной ему битумной черепицы увеличьте это расстояние до 4-5 см.

Следите, чтобы гвозди прошивали сплошное основание. Если это нежелательно, пользуйтесь шурупами KFR либо другими крепежами с короткой ножкой и широкой шляпкой. До крепления выровняйте и состыкуйте гонты. Проследите, чтобы в области карнизов и ендов крепление было особенно надежным.

Монтаж кровельных гонтов

Обустройство ендовы

Заведите гонты битумной черепицы так, чтобы они выходили за края ранее уложенного материала Pintari на 15 см. Приклейте концы полотен. Ширина клеевой полосы — не меньше 10 см. Использовать для крепления шурупы и гвозди не нужно.

Ендовы

Обустройство края кровли

Вдоль карниза гонты гибкой черепицы Katepal крепят поверх карнизной планки. Если на карнизе установлены выступающие блоки, гонты располагают вдоль них и крепят на подкладочном материале. Далее покрытие прижимается фартуком из металла.

Ендовы

Обустройство кровли рядом с проходными элементами

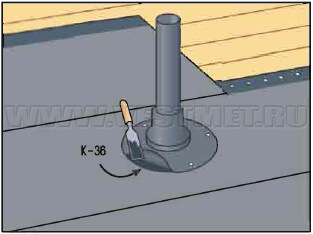

Выходы кровельной вентиляции на крыше уплотняют по периметру для защиты от протечки. Для круглых выходов используют уплотнители из EPDM. Это — втулки, которые подбирают по диаметру и надевают на трубу. Фланец прижимают к подкладочному материалу, крепят 4-5 гвоздями к сплошному настилу. Стык с проходным элементом проклеивают.

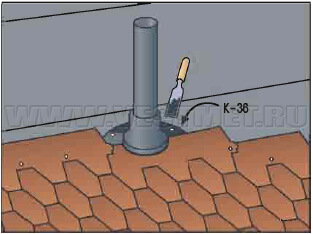

В гонтах делают фигурные вырезы так, чтобы при монтаже втулка прошла через них. Вырез должен соответствовать диаметру втулки. Стык битумной черепицы с ней, любые просветы промазывают клеем К-36. Если для проходных элементов используются уплотнители других типов и форм, вырез выполняют по их параметрам, обеспечивая герметичность аналогичным образом.

Гидроизоляция выводов Гидроизоляция выводов

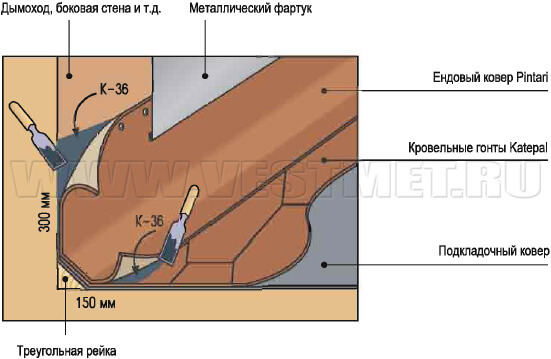

Вертикальные стыки

Если на крыше есть вертикальные элементы (трубы, участки стен и пр.), сотрудники компании "Вестмет" рекомендуют на стыках обустраивать борта высотой 30 см:

  • установите треугольную рейку;
  • на нее уложите подкладочный материал и гонты мягкой черепицы с вертикальным нахлестом в 5 см;
  • поверх гонта укладывают материал Pintari. По низу он приклеивается, по верху — прибивается к вертикальному основанию (нанесите клей на основание до укладки материала);
  • верхний край накрывают фартуком из металла либо облицовочным материалом.

Бортики

Герметизация воздуховодов, дымоходных труб

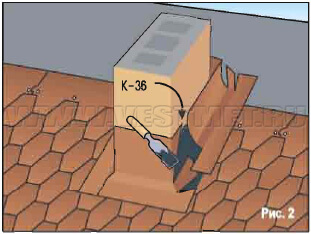

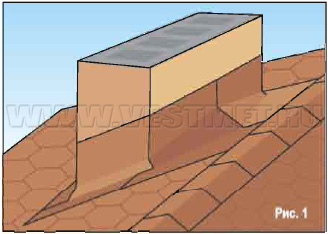

Используйте материал Pintari, чтобы защитить такие участки от протечки. Для этого в задней части трубы или воздуховода выполняют обратный наклон (рис. 1). Это защищает от скоплений влаги. Ковер Pintari приклеивают на кровельное покрытие. Чтобы рассчитать количество подкладочного материала для одного участка, измеряют периметр элемента и прибавляют 1,6 м.

Герметизация дымоходов и воздуховодов Герметизация дымоходов и воздуховодов

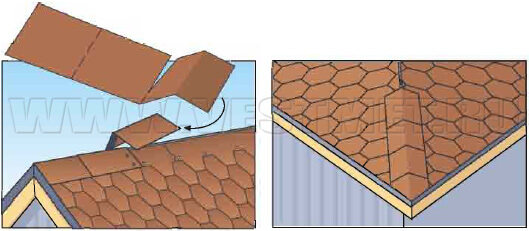

Обустройство конька

Гонты, которые подходят к коньку, подрезают по его линии. Коньковые элементы изготавливают из карнизной черепицы (гонт режут на три части, полученные сегменты сгибают). Укладывать коньковые элементы можно в любом направлении. Выровняйте элемент по клейкому краю, зафиксируйте его и прибейте 4-мя кровельными гвоздями противоположную сторону. При монтаже следующего элемента он накрывает гвоздевые отверстия. Располагайте элементы конька так, чтобы их сгиб приходился на его ось. Элементы стыкуют с нахлестом в 5 см. Завершающий элемент не прибивают. Чтобы лучше закрепить его, используют клей К-36.

Для вальмовых крыш используется более сложная технология укладки коньковых элементов. Их укладывают от нижних концов ребер до верха. На стыке ребер коньковые элементы сворачивают и закрепляют, чтобы под них не попадала вода.

Коньковая / верхняя коньковая черепица

Кровельные комплектующие

Дополнительные комплектующие не входят в цену мягкой кровли Катепал. Вы можете купить их отдельно и использовать для более качественного монтажа битумной черепицы.

Уплотнители для кровельных выводов

Уплотнения для выводов

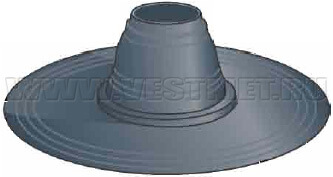

Изготовлены из EPDM-резины, монтируются после укладки подкладочного ковра. Уплотнители подбирают по размерам и форме выходов. При установке они размещаются фланцем вниз. Расположенные рядом гонты заводятся на фланец и приклеивается. Для фиксации уплотнителя на выводе используется металлический хомут. Его размещают на такой высоте, чтобы при смещении трубы гонты битумной черепицы Катепал не двигались.

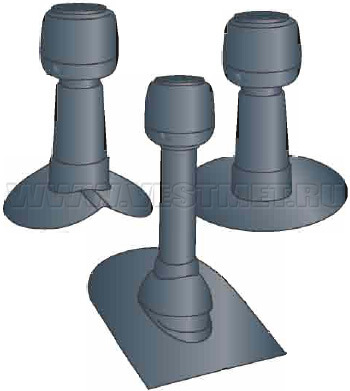

Коньковые вентиляторы

Коньковые вентиляторы

Пластиковые элементы для вентиляции подкровельного пространства. Возможна установка на скатах или на коньке (зависит от типа соединительного фланца). Используются для скатов с разными углами наклона. Фланцы приклеивают на подкладочный материал и крепят гвоздями к сплошному настилу. Сверху укладывают гибкую черепицу Katepal.

Кровельные мостики

Устанавливаются в максимально высокой точке. Место установки выбирают заранее и усиливают несущие конструкции кровли на участке, где будут закреплены металлические опоры. Для этого вертикально устанавливают деревянную оснастку. Стыки между ней и кровельным покрытием промазывают клеем.

Снегозадержатели

За счет шероховатой поверхности мягкая кровля Katepal препятствует сходу снега даже при большом угле наклона скатов. Для дополнительной безопасности устанавливают снегозадержатели. В месте их установки стыки обрабатывают клеем, чтобы сохранить герметичность покрытия.

Дополнительные рекомендации

Обустройство козырьков, крыш балконов, веранд, пристроек

Если козырек балкона, веранды, пристройки находится ниже карниза, но при этом начинается от него, выровняйте стыки полотен черепицы и карнизных гонтов особенно тщательно. Если вы укладываете черепицу Katepal Rocky или ее аналоги, между краями карнизных гонтов по прямой оставляют расстояние, кратное 1 м. Для других моделей расстояние кратно 33,3 см.

Работы по веранде или подобной конструкции / выравнивание гонтов над конструкцией Рис.1

Герметизация дымохода

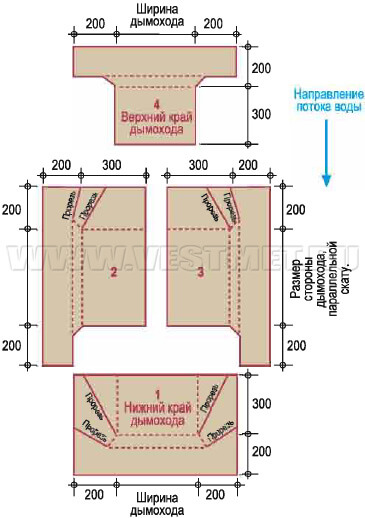

Ниже показано, как выкроить элементы для защиты такого стыка из материала Pintari. Полученный борт приклеивают к стенкам дымохода, соблюдая порядок, показанный на рисунке. Борт укладывают с нахлестом в 15 см поверх покрытия кровли и проклеивают. До укладки элемента инженеры компании "Вестмет" рекомендуют установить треугольную рейку. Сверху его крепят металлической планкой примыкания.

Герметизация дымохода Рис.2

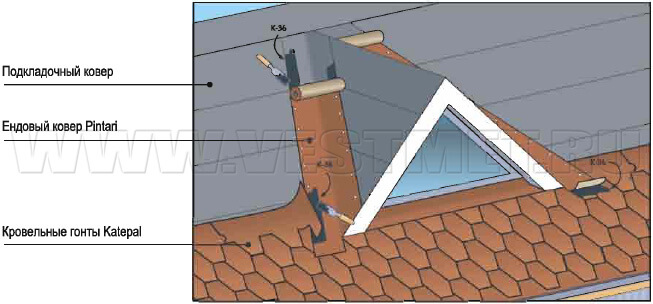

Ендовы на скате

Такие ендовы защищают ковром Pintari. Его укладывают после окончания монтажа подкладочного ковра с перекрытием на 15 см или больше. Места перехлеста подкладочных ковров герметизируют клеем.

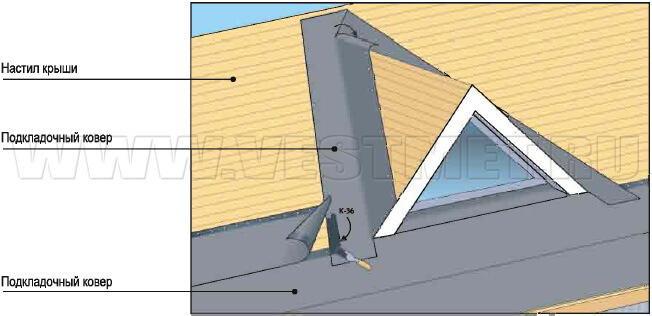

Сначала подкладочный ковер укладывают снизу и по бокам оконного проема, далее — внизу ендовы. Нахлест на нижнее покрытие — не меньше 15 см. Выше проема подкладочный ковер укладывают на ендовый.

Укладка ендовы по скату крыши

Гонты кровельного материала доводят до оконного проема и низа ендовы. Далее поверх гонтов монтируют ковер Pintari, выполняя стыки в 15 см, соединения проклеивают. Для крепления используют клей К-36. Дальше гонты Katepal укладывают стандартным образом. Рядом с ендовой их подрезают и приклеивают к материалу Pintari.

Укладка ендовы по скату крыши

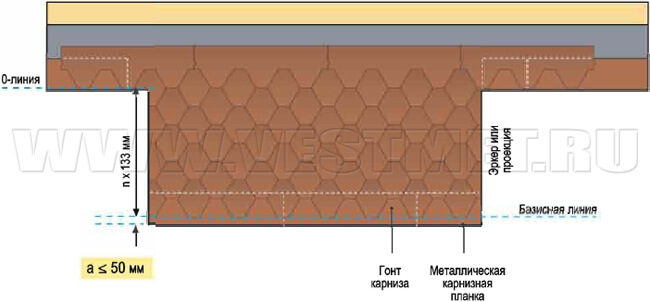

Обустройство кровли над эркером, ступенчатым карнизом

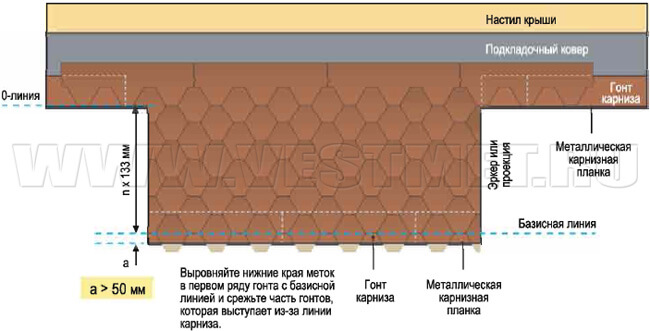

От нулевой линии (свес кровли) на кратном высоте ряда (113 мм) расстоянии откладывают базисную линию. Гонты покрытия укладывают, начиная сверху. По нижнему краю выступающие части полотен обрезают. Черепица укладывается снизу вверх, если между краем эркера и базисной линией больше 5 см.

Гонты можно сместить в поперечном направлении. Для Katepal KL, Foxy, Jazzy, Katrilly смещение составляет 1/6 длины полотна (166 мм). Для Rocky — 1/12 длины полотна или 83 мм. Количество рядов кровельного покрытия над эркером влияет на размер смещения.

Укладка над эркером или ступенчатым карнизом
Укладка над эркером или ступенчатым карнизом

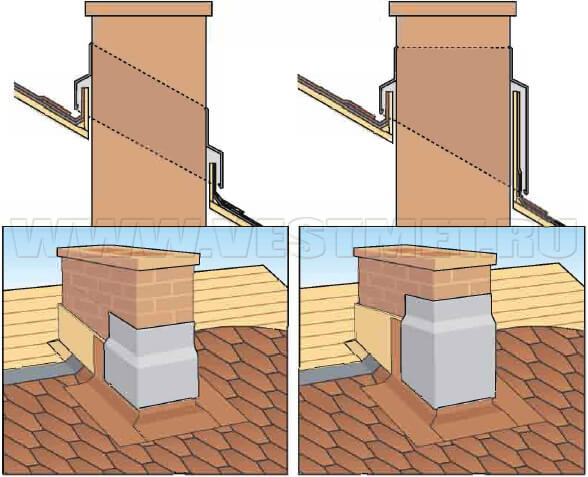

Выход дымохода на крышу деревянного дома

Со временем деревянные строения усаживаются, а кровля — смещается. Чтобы компенсировать такое смещение, стыки крыши со стенками дымохода герметизируют следующим образом:

  • установите защитную конструкцию вдоль стенок дымохода;
  • закрепите ендовый ковер на закрепленных на скате деревянных элементах;
  • сверху закройте полученную конструкцию планкой примыкания. Она не должна касаться ендового ковра или ската;
  • высота планки по стенке дымохода — от 20 см.

Герметизация дымоходов деревянных строений

Кровли с 3 или 6 скатами

Для обустройства кровель с большим числом скатов используется тот же принцип, что и для вальмовых крыш. Проведите центральную вертикальную линию по центру треугольного ската. Выполняйте стыки гонтов по ней. В результате рисунок покрытия будет одинаковым на всех скатах. Специалисты компании "Вестмет" рекомендуют выполнять работы последовательно: сначала полностью закрывается первый скат, потом следующий и т.п. Коньковые элементы устанавливаются последними так же, как на ребрах вальмовой крыши.

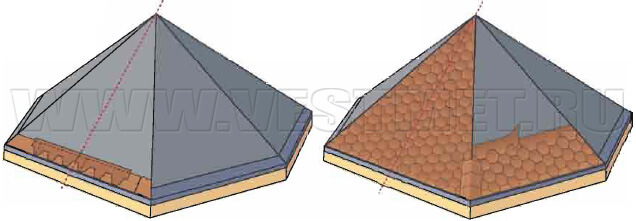

Шестиугольные крыши

Реконструкция кровли с использованием гибкой черепицы Катепал

При реконструкции кровли работы можно выполнять следующим образом:

  • положить новое покрытие на старое;
  • уложить новый материал поверх старого с предварительным обустройством подкладочного ковра;
  • снять старый материал с подкладочным ковром и заново перекрыть крышу.

Первый способ — самый простой и доступный. Второй и третий способы используются при серьезных повреждениях старой кровли.

Чтобы выполнить качественный монтаж новой черепицы, соблюдайте следующие условия:

  • реконструкция допускается, если старое покрытие было изготовлено Katepal;
  • сплошное основание не имеет повреждений, перепадов по высоте;
  • внутренние конструкции крыши и пространство имеет вентиляцию;
  • новые гонты можно уложить так, чтобы они совпали со старыми (разница до 1 см);
  • при укладке старого покрытия использовался подкладочный материал, который со временем не испортился.

Если уклон скатов больше 1:3 вы можете уложить новое покрытие, не монтируя подкладочный материал. Новые гонты крепят гвоздями, прошивая весь кровельный пирог (настил, ковер, старые гонты). При укладке новые гонты немного смещают относительно старых, чтобы гвоздевые отверстия не находились рядом.

Край нового покрытия выравнивают с зазором в 0,5-1 см относительно выступа старого покрытия.

Если старая кровля выполнена из металлочерепицы, то необходимо ее демонтировать. При отсутствии сплошного основания, обустроить его.

Укладка новых гонтов непосредственно сверху старых

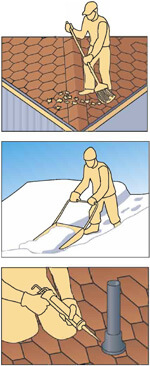

Уход мягкой кровлей Katepal

Уход за кровлей

Если монтаж мягкой кровли Катепал выполнен правильно, то крыша не требует повседневного ухода.

Раз в полгода кровлю осматривают, аккуратно убирают крупный мусор. Мох, листья сметают. Чтобы удалить мох, можно использовать химические средства.

Загрязнения, пыль не скапливаются на крыше — их смывают дожди и талая вода.

Контролируйте состояние водостоков.

Если зимой на крыше скапливается много снега, убирайте его, оставляя слой больше 10 см. Снимать лед, снег полностью нельзя, чтобы не повредить верхний слой битумной черепицы.

Для ремонта царапин, мелких повреждений, используют клей К-36. При наличии крупных повреждений срочно проведите ремонт.

Ходить по крыше во время осмотра, ремонта нужно осторожно. При выполнении ремонтных работ можно использовать защитные материалы, чтобы избежать повреждений.
