Битумная черепица (гибкая кровля) Тегола Нордик
Мягкая кровля Тегола Нордик - покрытие шестигранной формы, особые переливы цветовых оттенков которого позволяют создать на кровле неповторимый "мозаичный" эффект. Такой фантазийный рисунок мягкой кровли будет радовать глаз и придется по вкусу тем, кто предпочитает оригинальный подход в реализации стандартных проектов.
 |
 |
 |
 |

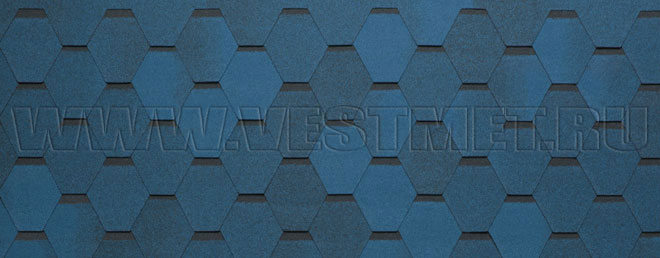

| Синий с отливом | Коричневый с отливом | Зеленый с отливом | Серый с отливом |
 |
 |
||
| Красный с отливом | Терракота |
Монтаж гибкой черепицы Тегола Нордик, характеристики
Чтобы осуществить монтаж Тегола Нордик, необходимо гладкое, сухое и чистое основание, которое может быть выполнено из ОСП (ориентированно-стружечной плиты), фанеры повышенной влагостойкости, шпунтованной, обрезной доски, железобетонных плит и т.д. Стыки элементов основания следует располагать вразбежку с зазором 3-4 мм, при этом перепады по высоте не должны превышать 2 мм.
Геометрические и физические характеристики битумной черепицы Тегола Нордик
|
Количество листов в упаковке, шт. |
24 |
|
Покрываемая поверхность из 1 упаковки, м2 |
3,45 |
|
Количество упаковок на поддоне, шт. |
48 |
|
Удельный вес покрытия, кг/м2 |
8,5 |
|
Тип битума |
Битумный |
|
Размеры листа, мм |
1000 x 337 х 3,0 |
|
Видимая часть листа, мм |
143,5 |
Разметка крыши (рис. 1)
- Используя «отбивку« (мелованную шнурку), проведите линию XY, проходящую параллельно линии конька на расстоянии a=19,5 см от линии карниза;
- условную середину этой линии обозначьте точкой А;
- по обе стороны от точки А на одинаковом расстоянии, равном примерно 1,5 м, отметьте точки В и С;
- используя шнурку как циркуль с одним концом в точке В и длиной, большей, чем АВ, но меньшей, чем ВС (приблизительно 2 м), сделайте засечку над точкой А. Повторите то же действие из точки С. Полученные таким образом дуги пересекаются в точке D;
- отбейте мелованной шнуркой прямую линию через точки AD до верха крыши, обозначив таким образом центральную линию ската;
- параллельно АD на расстоянии b=16,5 см отбейте линию Z;
- начиная от линии XY, отбейте параллельные горизонтальные линии с шагом c 14,3 см до верха ската.
Дополнительная гидроизоляция
Для дополнительной гидроизоляции кровли используются рулонные подкладочные материалы.
При уклоне скатов до 30° подкладочный слой укладывается по всей поверхности кровли рядами, параллельными карнизу, с продольным нахлестом 10 см, поперечным – 20 см.
При уклоне скатов кровли более 30° гидроизоляционную мембрану достаточно уложить в ендовы, по карнизу (не менее двух рядов), вокруг дымоходных труб, вентиляционных шахт, мансардных окон, а также в других местах вероятного скопления снега и образования «ледяных линз».
Укладка мягкой кровли Tegola Нордик (рис. 2)
- Начальный ряд формируется из листов гибкой черепицы Теголы Нордик с обрезанными лепестками. Полученные таким образом полосы шириной 19,5 см укладываются по линии карниза в обе стороны от линии Z (рис. 2а) и фиксируются по нижнему краю битумной мастикой, а по верхней кромке 4 гвоздями (ось гвоздей на 5 см ниже верхнего края полосы);
- далее первый ряд гибкой черепицы укладывается от линии AD (рис. 2б);
- второй ряд укладывается от линии Z (со смещением 16,5 см от AD) (рис. 2б);
- третий – от AD;
- в указанном порядке выполняется монтаж листов мягкой кровли. Специальные риски на каждом листе облегчают выравнивание и смещение рядов при укладке.
Внимание:
- Не выполнять монтаж битумных кровельных листов Тегола Нордик из разных партий (производственных кодов) на одну крышу ввиду возможного различия оттенка в партиях.
- Для резки гибкой черепицы Tegola Нордик рекомендуется использовать нож с крючкообразным лезвием.
- Защитную пленку с поверхности самоклеящегося слоя рекомендуется удалять непосредственно перед креплением листа.
Фиксация (крепление) листов
Для крепления гибкой черепицы Тегола Нордик используются гальванизированные кровельные гвозди (FeZn) улучшенного прилегания (ершеные, крученые) с гладкими широкими шляпками (диаметр гвоздя 3,2 мм, диаметр шляпки 10 мм). Длина гвоздей зависит от толщины и типа обрешетки.
Каждый лист битумной кровли крепится 4 гвоздями таким образом, чтобы гвоздь прошивал и верхний край низлежащего листа черепицы (рис. 2б).
При монтаже Теголы на скатах при уклоне больше 60° лист должен крепиться 6 гвоздями (2 дополнительных гвоздя фиксируют верхние углы листа на расстоянии от краев 2,5 см).
Внимание:
При температуре окружающего воздуха менее 10°С рекомендуется подогревать при помощи теплового строительного фена нижнюю сторону лепестков для их лучшей фиксации.
Ендовы, места соединения кровельного покрытия с металлическими фартуками, мансардными окнами и т.п. должны быть тщательно обработаны битумной мастикой (картриджи/металлические банки).
При применении мастики в банках используется шпатель. Мастика наносится полосами шириной 2–3 см и интервалом 1,5–2 см. Толщина слоя – не более 0,5–1 мм.
Увеличение расхода мастики не ведет к улучшению склеивания и может нанести вред склеиваемым поверхностям!
Ендова (рис. 3)
В качестве защитного подкладочного слоя применяется гидроизоляционная мембрана шириной 1 м (по 50 см в каждую сторону от оси ендовы). Гидроизоляционная мембрана фиксируется по краям гвоздями с шагом 10 см. На гидроизоляционную мембрану черепица либо фиксируется битумной мастикой либо наплавляется при помощи теплового строительного фена. Устройство ендов выполняется способом «Подрез».
- Укладка начинается со ската меньшей протяженности или с меньшим уклоном (скат I);
- на прилегающем скате (II) вдоль оси ендовы на расстоянии 30 см от нее отбивается линия;
- лист черепицы, подходящий к ендове со ската I, заходит за ось ендовы на прилегающий скат II на расстояние 30 см и обрезается по линии (при этом лист либо фиксируется битумной мастикой либо наплавляется при помощи теплового строительного фена);
- данные действия повторяются до тех пор, пока скат I не будет полностью закрыт черепицей;
- на прилегающем скате II параллельно оси ендовы на расстоянии 10 см от нее отбивается линия подрезки;
- лист, подходящий к ендове со ската II, должен доходить до линии подрезки и обрезаться по ней. Верхний уголок обрезанного края листа подрезается под углом 60° (5 х 3 см – рис. 3);
- фиксация листов в ендове осуществляется либо при помощи битумной мастики, либо наплавлением при помощи теплового строительного фена;
- данные действия повторяются до тех пор, пока укладка ендовы не будет завершена.
Внимание:
- Применение гвоздей ближе 30 см к оси ендовы недопустимо.
- Во избежание повреждений нижележащего покрытия, при подрезке листов мягкой черепицы, необходимо соблюдать осторожность (подкладывать фанеру и т.п.).
Конек (рис. 4)
Верхний ряд мягкой кровли доводится до линии конька (ребра), его выступающая часть перегибается через конек и фиксируется на противоположном скате. Коньковые элементы нарезаются непосредственно из битумных листов Теголы Нордик и подкраиваются в форме трапеции (рис. 4). Полученные таким образом элементы укладываются внахлест на коньки и ребра (направление укладки по преимущественному направлению ветра). Каждый коньковый элемент фиксируется двумя гвоздями, которые перекрываются следующим коньковым элементом. Для лучшего примыкания и гибкости нижнюю сторону конькового элемента рекомендуется прогреть при помощи теплового строительного фена и обработать по периметру битумной мастикой).
Внимание:
- Защитную пленку с поверхности самоклеящегося слоя рекомендуется удалять непосредственно перед креплением конькового элемента.
- Для лучшего прилегания и гибкости нижнюю сторону конькового элемента рекомендуется прогреть при помощи теплового строительного фена.
Внимание:
Если Ваша крыша имеет какую-либо из перечисленных ниже особенностей, проконсультируйтесь с торговым представителем «NORDLAND» относительно возможности использования того или иного материала и последовательности выполнения кровельных работ:
- чердачное помещение – жилое (мансарда);
- основание кровли выполнено не из осп/фанеры/доски;
- на крыше есть скаты, длина которых превышает 9 м;
- укладка материала происходит в холодный период (при температуре ниже 5°С);
- использование данной кровельной системы в «сложных» климатических районах;
- другие отклонения при монтаже и эксплуатации кровли.
