Монтаж кровли из композитной металлочерепицы

Инструмент

Для устройства кровли из композитной черепицы используются следующие строительные инструменты:

Ручной инструмент:

Молоток Ножовка по дереву Ножовка по металлу
Молоток Ножовка по дереву Ножовка по металлу
Клепник Ножницы по металлу Гибочное приспособление
Клепник Ножницы по металлу Гибочное приспособление

Профессиональный инструмент:

Гибочный станок Гильотина Пневмопистолет Циркулярная пила с диском по мягким металлам
Гибочный станок Гильотина Пневмопистолет Циркулярная пила с диском
по мягким металлам

Применение профессионального инструмента не является обязательным. Однако существенно сокращает время выполнения работ и повышает их качество.

Использование шлифмашинок (болгарок) с абразивными кругами запрещается.

Устройство основания под кровлю

Подготовка стропильной конструкции и контробрешетки

Монтаж стропильной конструкции осуществляется в соответствии с проектной документацией и СНиПом, при этом должны быть учтены снеговые и ветровые нагрузки в конкретной местности.

Минимальный уклон ската, при котором возможно применение композитной черепицы от 12 градусов. Если отдельные элементы Вашей кровли имеют меньший уклон, то необходимо предварительно выполнить 100%-ную гидроизоляцию этих элементов и монтировать композитную черепицу в декоративных целях.

Вдоль ендов необходимо организовать опорный настил. Ширина настила из обрезной антисептированной доски должна быть не менее 300 мм от оси желобка, толщина доски 50 мм. Монтаж досок выполняйте на стропильные ноги. Нижний край основания подрезается по лобовой доске, верхний по оси конька, как показано на рис. 1.

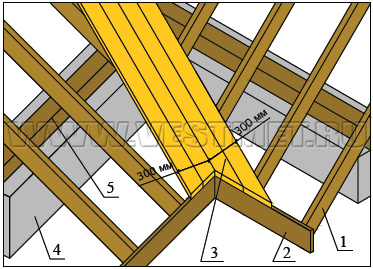

Подготовка стропильной конструкции и контробрешетки Рис.1
1 – стропильная нога
2 – лобовая доска
3 – сплошное основание ендовы из доски толщиной 50 мм
4 – наружная стена
5 – мауэрлат

На стропила параллельно карнизу укладывается гидроизоляционная пленка (диффузионная мембрана), которая обеспечивает выход остаточных водяных паров из помещения, но в то же время гарантирует водонепроницаемость снаружи даже в тех случаях, когда обнаруживаются протечки в самом кровельном покрытии.

Монтаж гидроизоляционной пленки.

Монтаж гидроизоляционной плёнки выполняется снизу вверх, начиная от карниза. Полотна укладывают с нахлестом по вертикали не менее 150 мм, а по горизонтали не менее 100 мм. При этом необходимо обеспечить не большое провисание между стропилами на 1- 2 см. Предварительно полотна закрепляют оцинкованными гвоздями с широкой шляпкой, либо пробиваются степлером.

Герметизация шва гидроизоляционного материала осуществляется в нахлёст (100 – 150 мм) с помощью монтажного скотча.

Монтаж контробрешетки.

Для обеспечения вентиляции подкровельного пространства по стропилам, поверх гидроизоляции, набивается контробрешетка сечением не менее 50х50 мм (в зависимости от уклона кровли). При этом происходит окончательная фиксация пленки на стропильной конструкции.

Для обеспечения притока воздуха в подкровельное пространство между гидроизоляцией и кровельным покрытием, необходимо нижний край контробрешетки выпустить относительно лобовой доски на 20 мм (см. рис.2).

Монтаж контробрешетки Рис.2
1 – стропильная нога
2 – гидроизоляционная пленка
3 - контробрешетка
4 – лобовая доска

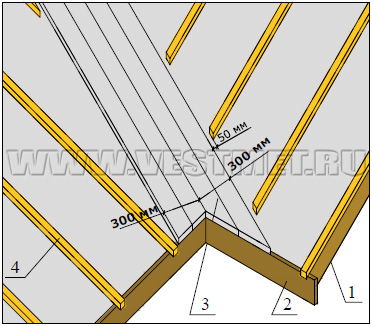

Между основной контробрешеткой и обрезными досками вдоль оси ендовы остается вентилируемый зазор 50 мм (см. рис. 3) Вдоль ребер набиваются бруски контробрешетки по одному на каждый скат. Расстояние от оси ребра до бруса 20 мм. Между основной контробрешеткой и брусьями контробрешетки ребра крыши остается вентилируемый зазор 50 мм (см. рис.4)

Монтаж контробрешетки Монтаж контробрешетки
Рис. 3
1 – стропильная нога
2 – лобовая доска
3 – гидроизоляционная пленка
4 - контробрешетка
5- пошаговая обрешетка

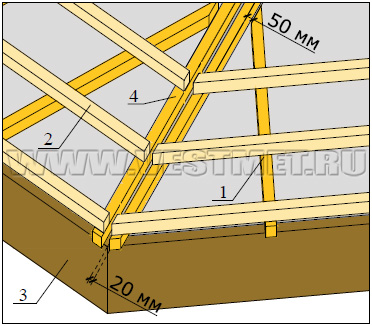

Рис. 4
1 – контробрешетка
2 - пошаговая обрешетка
3 – лобовая доска
4 – контробрешетка ребра

Монтаж обрешетки

Для обрешетки применяются деревянные бруски сечением не менее 50х50 мм. Монтаж обрешетки осуществляется снизу вверх. Обрешетка крепится на брусках контробрешетки. Длина брусков обрешетки должна быть не менее двух пролетов между стропилами.

Если в конфигурацию кровли Розер включена ендова, укладку обрешетки следует начинать с монтажа ендовой планки. Далее процесс монтажа будет зависеть от профиля выбранной карнизной планки.

Монтаж обрешетки Монтаж обрешетки

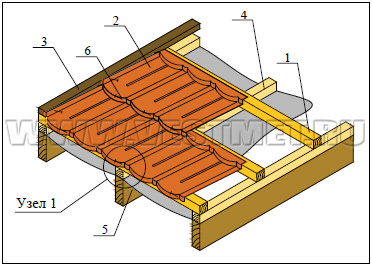

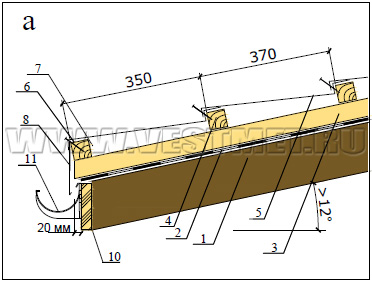

Рис.5а Композитная черепица Spany, Rowood, Bond

Рис. 5 а, б (вид сбоку)
1 – стропильная нога
2 – гидроизоляционная пленка
3 - контробрешетка
4 – пошаговая обрешетка
5 – панель Roser
6 – стартовая пошаговая обрешетка

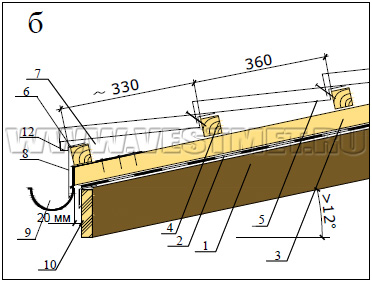

Рис.5б Композитная черепица Cleo


7 – гвоздь (саморез)
8 – карнизная планка
9 – металлический водосточный крюк желоба
10 – лобовая доска
11 – пластиковый кронштейн водосточного желоба
12 – ограничитель для птиц (Cleo)

Монтаж пошаговой обрешетки для черепицы Roser Spany, RoserBond, Rowood (рис. 5а).

Первая обрешетина устанавливается по краю нижнего торца бруска (контрбруска) и служит для фиксации карнизной планки. Карнизная планка устанавливается таким образом, чтобы нижний ее край попадал в желоб водосточной системы.

От передней части первой обрешетины отмерить 350 мм по обеим сторонам ската и вбить гвозди в метки. Затем, между двумя вбитыми гвоздями натянуть шнур и измерить расстояние от шнура до передней части первой обрешетины, по меньшей мере, в трех местах, чтобы убедиться, что размеры везде равны 350 мм.

Установить второй брусок пошаговой обрешетки точно по шнуру и закрепить на контрбруске. Вся пошаговая обрешетка выше этого бруска будет устанавливаться с шагом 370 мм с помощью обрешеточных проставок до последнего полного ряда у конька. Размеры последнего ряда у конька не регламентированы.

Монтаж пошаговой обрешетки для композитной черепицы Roser Cleo (рис. 5б)

Первая обрешетина устанавливается по краю нижнего торца бруска контрбруска и служит для фиксации карнизной планки. Карнизная планка устанавливается таким образом, чтобы нижний ее край попадал в желоб водосточной системы.

Далее, поверх карнизной планки устанавливается планка ограничитель для птиц и фиксируется к первой пошаговой обрешетке. От ее передней части отмерить 330 мм по обеим сторонам ската и вбить гвозди в метки. Затем, между двумя вбитыми гвоздями натянуть шнур и измерить расстояние от шнура до передней части первой обрешетины, по меньшей мере в трех местах, чтобы убедиться, что размеры везде равны 330 мм.

Установить второй брусок пошаговой обрешетки точно по шнуру и закрепить на контрбруске. Вся пошаговая обрешетка выше этого бруска будет устанавливаться с шагом 360 мм с помощью обрешеточных проставок до последнего полного ряда у конька. Размеры последнего ряда у конька не регламентированы.

Схема использования обрешеточных проставок.

Обрешеточные проставки применяются для упрощения процесса монтажа композитной черепицы Roser (изготавливаются самостоятельно). Нижняя часть проставки прикладывается к предварительно установленному и зафиксированному бруску пошаговой обрешетки 50х50 мм. После этого, по проставке устанавливают следующий брусок 50х50 мм, совмещая его с верхней частью проставки, и фиксируют гвоздями (рис. 6).

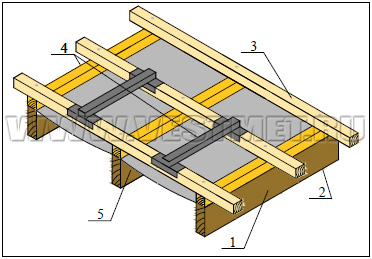

Схема использования обрешеточных проставок Рис. 6
1 – стропильная нога
2 – контробрешетка
3 – пошаговая обрешетка
4 – обрешеточные проставки
5 – гидроизоляционная пленка

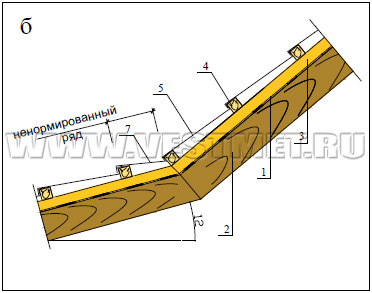

Детали обрешетки на обычном коньке

Высота верхнего ряда рядовой композитной черепицы у конька с обеих сторон ската не регламентирована. Последний брус пошаговой обрешетки (в коньковой части) не доводится до оси конька на 20 мм (см.рис.7). Перед установкой последней обрешетки, необходимо установить на каждый контрбрус крепление коньковой/хребтовой обрешетки (см.узел А). Расстояние «А»– для коллекций Spany, RoserBond, Rowood А=370 мм, для коллекции Cleo А= 360 мм.

Детали обрешетки на обычном коньке Детали обрешетки на обычном коньке

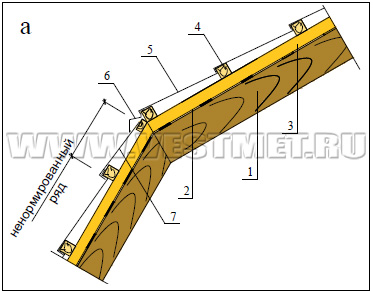

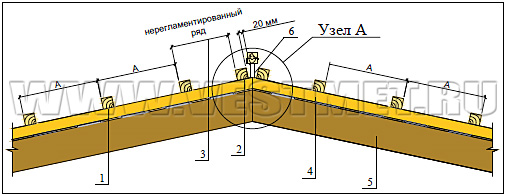

Рис.7
1 – пошаговая обрешетка
2 – гидроизоляционная пленка
3 – нерегламентированный ряд

4 – контробрешетка
5 – стропильная нога
6 – крепление коньковой/хребтовой обрешетки

Детали обрешетки на вальмовом коньке

В местах стыка пошаговой обрешетки у вальмового конька, бруски прибиваются по краю контрбруска.

На ребра с шагом 500 мм установите крепления коньковой/хребтовой обрешетки на контрбруски. Высота креплений регламентируется по месту. Рекомендованное сечение хребтового бруса при данном шаге креплений 50х50 мм (см. рис. 8).

Детали обрешетки на вальмовом коньке Рис. 8

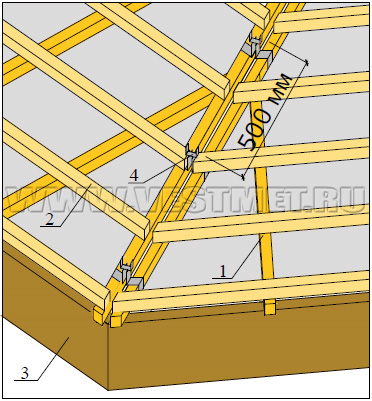

1 – контробрешетка
2 – брус пошаговой обрешетки
3 – лобовая доска
4 – крепление коньковой/хребтовой обрешетки

Детали обрешетки в ендове

Планку ендовы желательно монтировалась поверх сплошного основания (рис. 9). Справа и слева от линии ендовы на ширину не менее 300 мм крепятся доски толщиной не более 50 мм. Затем, пошаговая обрешетка заводится за сплошное основание не доводя до оси ендовой на 225 мм. Подрезка шаговой обрешетки производится параллельно оси ендовой.

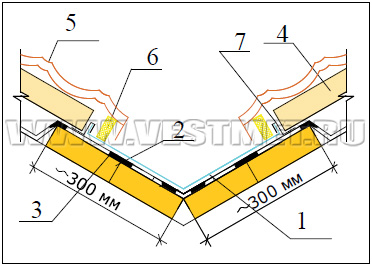

Детали обрешетки в ендове Рис. 9
1 – ребристый желоб ендовы
2 – сплошное основание 50 мм
3 – ветрозащитная (гидроизоляционная) мембрана
4 – пошаговая обрешетка
5 – панель Roser
6 - универсальный самоклеющий уплотнитель
7 - скоба (зажим) ендовы

Детали обрешетки на фронтонном карнизе

По краю обрешетки прибивают фронтонную рейку 30х50 мм или доску 25х100 мм в зависимости от того, какой элемент будет использоваться — прямоугольная фронтонная планка (рис. 10а) или полукруглый коньковый элемент (рис. 10б). Между фронтонной планкой и рядовой черепицей рекомендуется устанавливать универсальный уплотнитель. При сопряжении рядовой композитной черепицы Roser и фронтонной рейки (доски), необходимо согнуть панель на 30 мм вверх на 90 градусов, т.е сделать отбортовку (рис. 10 а,б).

Детали обрешетки на фронтонном карнизе Детали обрешетки на фронтонном карнизе
Рис. 10 а,б

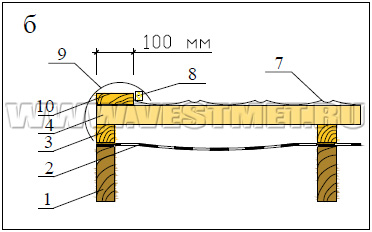

1 – стропило
2 – гидроизоляционная пленка
3 – контробрешетка
4 – пошаговая обрешетка
5 – фронтонная рейка 25х50 мм

6 – фронтонная планка
7 – панель Roser
8 – самоклеющийся универсальный уплотнитель
9 – полукруглый конек
10 – фронтонная доска 25х100 мм

Монтаж водосборного элемента ендовы

Водосборный элемент ендовы укладывается вдоль оси снизу вверх на уложенное сплошное основание. Пошаговая обрешетка заводится за сплошное основание не доводя до оси ендовой на 225 мм. Подрезка шаговой обрешетки производится параллельно оси ендовой.

Перед установкой ребристого желоба ендовы на сплошное основание, необходимо по длинной стороне (справа и слева) произвести отбортовку на 25 мм вверх. Полученный желоб необходимо закрепить шестью скобами к сплошному основанию при помощи кровельных оцинкованных гвоздей 2,8х25 мм (см. рис. 11). Укладывать водосборный элемент ендовы следует с нахлестом 100-150 мм снизу-вверх.

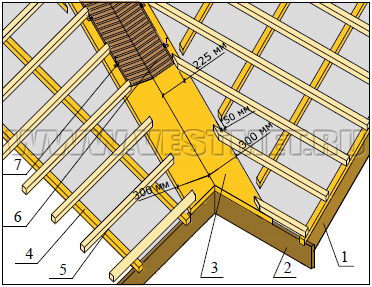

Монтаж водосборного элемента ендовы Рис. 11
1 – ребристый желоб ендовы
2 – сплошное основание 50 мм
3 – ветрозащитная (гидроизоляционная) мембрана
4 – пошаговая обрешетка
5 – панель Roser
6 - универсальный самоклеющий уплотнитель
7 - скоба (зажим) ендовы

Приклейте по краям желоба самоклеящиеся универсальный уплотнитель.

Не допускается прибивать гвозди в ребристый желоб

Устройство стыка двух ендов

Подрежьте и уложите желобки с зазором примерно 1 см друг от друга. Закрепите их гвоздями и тщательно проклейте стык герметизирующей лентой для стыка ендов соответствующего цвета, профилируя ее по ребрам желоба (см рис.12а).

Ендова, выходящая на скат кровли

В тех случаях, когда на основных скатах кровли есть ендова выходящая на скат кровли, укладку начинают с рядовой черепицы до низа ендовы, а только потом водосборный элемент ендовы.

Место выпуска водосборного элемента ендовы на панели композитной черепицы необходимо проклеить гофрированной самоклеящейся гидроизоляционной лентой (см рис.12б). Ножницами скруглите нижнюю кромку желоба и спрофилируйте его по форме черепицы рукояткой молотка.

Монтаж водосборного элемента ендовы Монтаж водосборного элемента ендовы
Рис. 12а
1 – контробрешетка
2 – брус пошаговой обрешетки
3 – ребристый желоб ендовы
4 – скоба (зажим) ендовы
5 – гофрированная самоклеящаяся лента

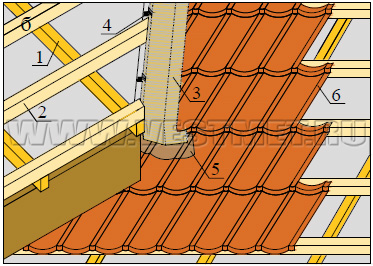

Рис. 12б
1 – контробрешетка
2 – брус пошаговой обрешетки
3 – ребристый желоб ендовы
4 – скоба (зажим) ендовы
5 – гофрированная самоклеящаяся лента
6 – панель Roser

Укладка рядовой черепицы

Кровельные панели могут монтироваться снизу вверх и сверху вниз, но только после того как будет выполнена пошаговая обрешетка. Листы необходимо устанавливать в шахматном порядке с боковым смещением между рядами на 2-3 волны. В местах нахлестов не должно сходиться более трех листов.

При выборе порядка укладки, в каждом скате кровли следует учитывать преобладающие направления ветровых потоков в данной местности. Порядок крепления листов ведется с противоположной стороны преобладающих ветров.

Панели следует располагать на брусках шаговой обрешетки и прибивать в торец под углом 45 градусов к плоскости ската через каждую волну (см. рис.13). Фиксация панелей Roser производится специальными гальванированными ершенными гвоздями или саморезами, окрашенными под цвет кровли. Для упрощения и быстроты монтажа, рекомендуется использовать пневмопистолет с гвоздевой (саморезы) обоймой.

Рекомендуется, чтобы боковые кромки располагались с нахлестом, как минимум на один гребень волны (см. рис.13 а,б).

Укладка рядовой черепицы Укладка рядовой черепицы

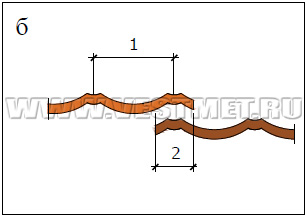

Рис. 13 а, б

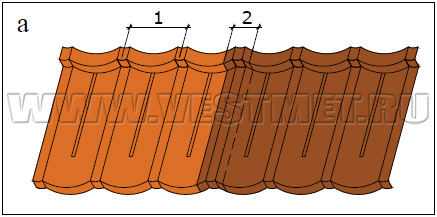

1 – основная волна черепицы
2 – нахлест листов черепицы на гребне волны


Схема крепления рядовой черепицы гвоздями приведена на рис. 14 (также см. рис. 5 а, б).

Укладка рядовой черепицы Укладка рядовой черепицы
Рис. 14
1 – брус пошаговой обрешетки
2 – панель Roser
3 – фронтонная рейка 25х50

4 – контробрешетка
5 – стропило
6 – ершенный оцинкованный гвоздь

При необходимости шляпки гвоздей (саморезов) окрашиваются грунтов и засыпаются каменной посыпкой. Грунтовка и каменная посыпка поставляются в виде ремкомплекта.

Монтаж металлических карнизных и фронтонных планок

На карнизах кровли устанавливают металлические карнизные планки (капельники) с нахлестом 20 мм. При монтаже коллекции CLEO, устанавливают поверх карнизной планки «ограничитель для птиц» см. рис. 5б.

На торцевых частях устанавливают фронтонные планки с нахлестом 20 мм. Монтаж фронтонных планок производиться снизу вверх. Прибивают их кровельными гвоздями с шагом 300 мм к фронтонной рейке и ветровой доске, а в местах нахлеста — с шагом 30 мм (см. рис 15 а, б, в).

Примыкающие к фронтону панели выкраиваются с учетом напуска на фронтонный брусок. По краю отбортованных листов наклеивается самоклеющийся универсальный уплотнитель (см.рис 15б).

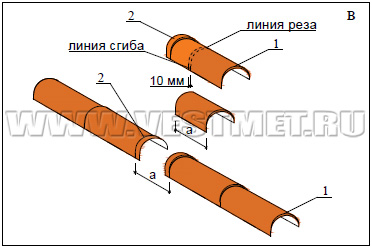

Для того, чтобы закрыть видимый торец фронтонного бруска, необходимо фронтонную планку выпустить на 60 мм от края фронтонной рейки, надрезать по ребрам жесткости и согнуть на 90 градусов полученные лепестки (см.рис.15а). Затем прибить гвоздями лепестки к торцу фронтонного бруска.

Монтаж металлических карнизных и фронтонных планок Монтаж металлических карнизных и фронтонных планок Монтаж металлических карнизных и фронтонных планок

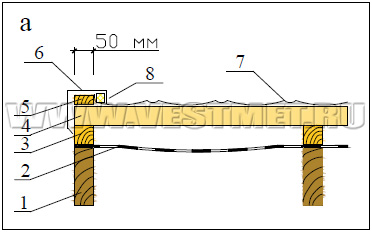

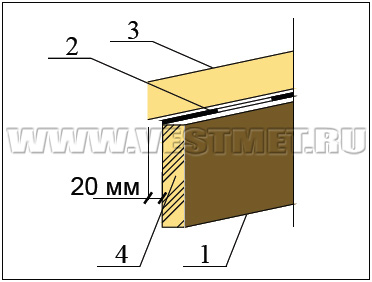

Рис. 15 а,б,в
1 – лобовая доска
2 – карнизная планка

3 – фронтонный брусок 25х50 мм
4 – самоклеющий универсальный уплотнитель
5 – панель Roser

Вместо стандартной торцевой планки можно использовать полукруглый конек рис. 10б.

Монтаж рядовой черепицы Roser в ендове

Панель композитной черепицы Roser рекомендуется заводить на элемент ендовы на 10 см и загибать вниз, так чтобы расстояние между нижним отгибом композитной черепицы и элементов ендовы составляло 1 см.

Начинать следует с измерения расстояния от верха и низа ближайшей к ендове целой панели до края ендовой планки. Прибавьте ширину нахлеста панелей (~ 50 мм.) и расстояние, которое будет заводиться на ендову (100 мм), после чего наметить линию гиба, добавить еще 25 мм и отметить линию реза (рис. 16 б,в). Далее отрежьте листы по линии реза. Затем, панель нужно согнуть вниз на 90 град. и подрезать по линии ендовой планки. Прибейте панель к бруску пошаговой обрешетки, стараясь располагать входящие в ендову края панелей по прямой линии. Между бортиком ендовы и рядовой черепицей необходимо устанавливать универсальный уплотнитель (рис. 16а).

Не вбивать гвозди в планку ендовы!

Монтаж рядовой черепицы в ендове Монтаж рядовой черепицы в ендове Монтаж рядовой черепицы в ендове
Рис. 16 а,б,в
1 – ребристый желобов ендовы
2 – пошаговая обрешетка

3 – самоклеющийся универсальный уплотнитель
4 – зажим ендовы
5 – панель черепицы Roser

Для композитной черепицы Roser Cleo рекомендуется после монтажа панелей в ендове уложить поверх них декоративную накладку как показано на рис.17.

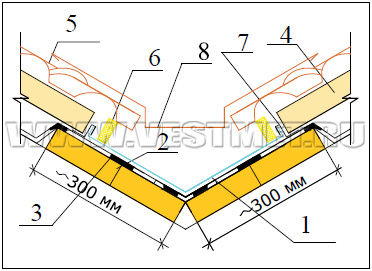

Монтаж рядовой черепицы в ендове Рис. 17
1 – ребристый желоб ендовы
2 – сплошное основание 50 мм
3 – ветрозащитная (гидроизоляционная) мембрана
4 – пошаговая обрешетка
5 – панель Roser
6 – универсальный самоклеющий уплотнитель
7 – скоба (зажим) ендовы
8 – декоративная накладка на ендову

Монтаж черепицы на коньке

На крайние стропильные пары ног одного конька устанавливается крепление конькового бруса под верхнюю шаговую обрешетку, высота которых регламентируется по месту (см. рис.18). Установите по одному креплению в начале и конце одного конька. Натяните шнурку. Закрепите ее по краям площадок креплений. Промежуточные крепления устанавливайте по шнурке на каждой паре стропильных ног. Закрепите верхний брус пошаговой обрешетки по обеим сторонам от оси конька (см. рис.18).

Установите коньковый брус сечением 50х50 мм в держатели и закрепите его при помощи оцинкованных гвоздей 2,5х25 мм (по 4 гвоздя на каждое крепление).

Монтаж черепицы на коньке Рис. 18

В случае если верхний ряд панелей ската не является полноразмерным, необходимо измерить расстояние от заднего края последней полной панели до бруска пошаговой обрешетки на коньке и наметить линию гиба (см.рис.19а). Добавьте приблизительно 30 мм к замеру и отметить линию реза. По линии реза отрежьте лист при помощи ручного или специального инструмента. Загните кромку по линии гиба гибочным ручным инструментом. Прибейте верхний ряд листов, как к нижним, так и к верхним брускам обрешетки (см.рис.19б).

Монтаж черепицы на коньке Монтаж черепицы на коньке

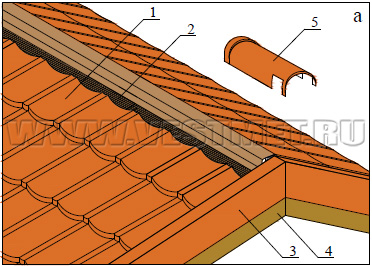

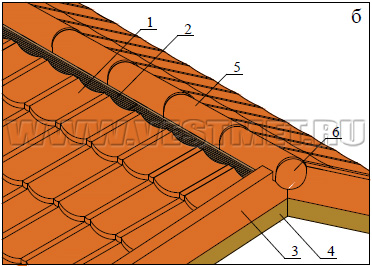

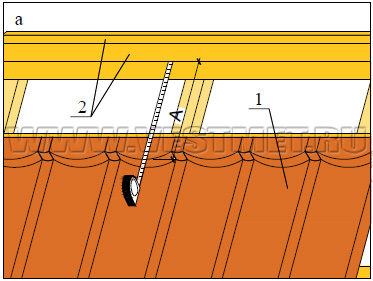

Рис. 19 а,б

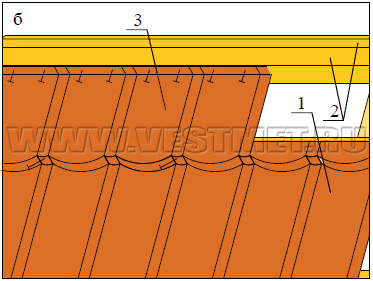

1 – последний полный ряд черепицы у конька
2 – последний ряд пошаговой обрешетки

3 – неполноразмерная панель черепицы у конька
4 – крепление коньковой/хребтовой обрешетки

На коньковый брус укладывается аэроэлемент с микроперфорацией конька/хребта и крепится к брусу степлером через каждые 30 см. Аэроэлемент конька/хребта с микроперфорацией укладывается центрировано на коньковый брус и сгибается по линиям изгиба, стыкуясь с кровельным покрытием. При этом следует обратить внимание на то, чтобы воздушное пространство в области коньковой обрешетки не было перекрыто. Аэроэлемент конька/хребта укладывается самоклеющимися полосами вниз. Снимите защитную пленку и прикатывайте резиновым валиком, разгладьте сверху вниз. Край аэроэлемента конька/хребта с микроперфорацией должен очень плотно прижаться к кровле, чтобы избежать зазоров. Нахлест одного рулона на другой составляет 5 см (см.рис. 20).

Помните, что приклеивание аэроэлемента можно только на чистую и сухую поверхность черепицы. Укладка аэроэлемента возможно при температуре воздуха не ниже +5°С.

Коньковые полукруглые элементы укладываются с нахлестом и фиксируются сверху по краям ершенными оцинкованными гвоздями к коньковому брусу.

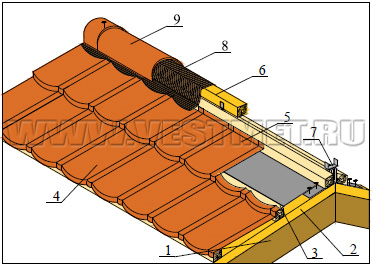

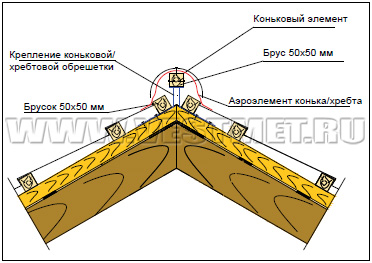

Монтаж черепицы на коньке Рис. 20
1 – брус стропильной ноги
2 – контробрешетка
3 – пошаговая обрешетка
4 – панель Roser
5 – конечная обрешетка 25х50 мм
6 – коньковая обрешетка 50х50 мм
7 – крепление коньковой/хребтовой обрешетки
8 – аэроэлемент конька/хребта
9 – полукруглый конек

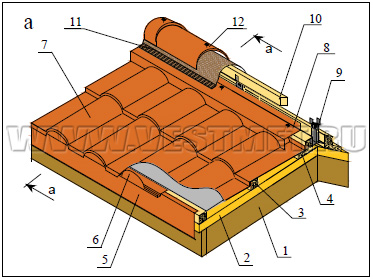

При монтаже коллекции CLEO поверх последнего ряда смонтировать направляющую под конек. Схема монтажа показана на рис. 21 а,б.

Монтаж черепицы на коньке Монтаж черепицы на коньке

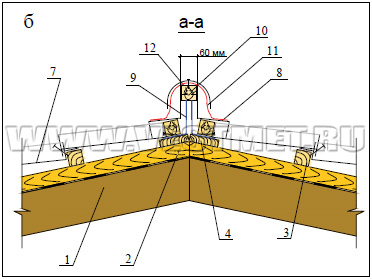

Рис. 21 а,б,
1 – стропило
2 – контробрешетка
3 – шаговая обрешетка
4 – деревянная доска 25х100 мм
5 – карнизная планка
6 – ограничитель для птиц

7 – панель Roser Cleo
8 – верхняя направляющая под конек
9 – крепление коньковой/хребтовой обрешетки
10 – коньковый брус 50х50 мм
11 – аэроэлемент конька/хребта с микроперфорацией
12 – полукруглый конек

Примечание: В районах с сильными ветрами укладка должна выполняться в соответствии с местными строительными нормами. В панели сверху на двух первых рядах вдоль конька и двух последних рядах вдоль карниза дополнительно забиваются гвозди. Кроме того, панели, примыкающие к вальмам, ендовам и фронтонам, следует прибивать в семи точках по длине панели.

Монтаж рядовой черепицы на вальме

На ребрах с шагом 600 см установите крепления коньковой/хребтовой обрешетки. Высота креплений регламентируется по месту. Рекомендованное сечение хребтового бруса при данном шаге креплений 50х50 мм (см. рис. 22а).

Панели черепицы Розер, примыкающие к ребру, подрежьте по оси ребра, добавив 50 мм. Затем нужно согнуть панель вверх на 90 градусов (см. рис. 22б). Крепление выкроенных панелей производится аналогично целым панелям.

На хребтовый брус укладывается аэроэлемент с микроперфорацией конька/хребта и крепится к брусу степлером через каждые 30 см. Аэроэлемент конька/хребта с микроперфорацией укладывается центрировано на хребтовый брус и сгибается по линиям изгиба, стыкуясь с кровельным покрытием. При этом следует обратить внимание на то, чтобы воздушное пространство в области коньковой обрешетки не было перекрыто. Аэроэлемент конька/хребта укладывается самоклеющимися полосами вниз. Снимите защитную пленку и прикатывайте резиновым валиком, разгладить сверху вниз. Край аэроэлемента конька/хребта с микроперфорацией должен очень плотно прижаться к кровле, чтобы избежать зазоров. Нахлест одного рулона на другой составляет 5 см.

Помните, что приклеивание аэроэлемент можно только на чистую и сухую поверхность черепицы Roser. Укладка монтажа возможно при температуре воздуха не ниже +5°С.

Коньковые полукруглые элементы укладываются с нахлестом и фиксируются сверху по краям ершенными оцинкованными гвоздями к коньковому брусу.

Торец первого полукруглого конькового элемента закройте полукруглой заглушкой. Крепится полукруглая заглушка ершенными оцинкованными гвоздями к торцу хребтового бруса (см. рис. 22в).

Монтаж рядовой черепицы на вальме Монтаж рядовой черепицы на вальме Монтаж рядовой черепицы на вальме

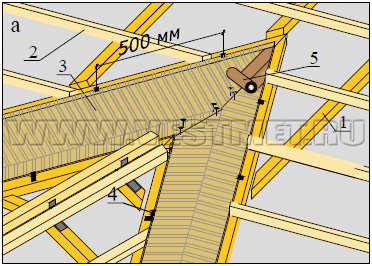

Рис. 22 а,б,в
1 – контробрешетка
2 – брус пошаговой обрешетки
3 – лобовая доска
4 – крепление коньковой/хребтовой обрешетки
5 – панель Roser

6 – карнизная планка
7 – полукруглый конек
8 – заглушка полукруглого конька
9 – аэроэлемент конька/хребта
10 – хребтовый брус 50х50 мм

Пересечение коньковых элементов на вальме

В местах пересечения коньковых элементов с вальмой, коньковый элемент следует обрезать по контуру закрепленных элементов, после чего зафиксировать гвоздями и нанести герметик на места стыковки (рис. 23).

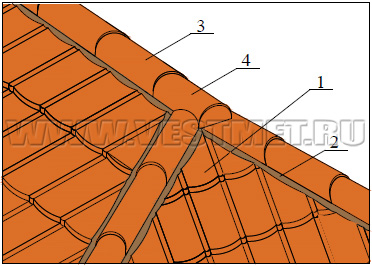

Пересечение коньковых элементов на вальме Рис. 23
1 – панель Roser
2 – аэроэлемент конька/хребта
3 – полукруглый конек
4 – полукруглый конек с заглушкой

Пересечение конька с фронтонами и техника завершения монтажа конька по центру

Ножницами по металлу следует вырезать в основании углового конькового элемента отверстия в соответствии с контуром закрепленных фронтонных планок. Установите его поверх фронтонных планок (или коньковых элементов) и закрепите на коньковом брусе (рис. 24 а,б).

Такую же операцию следует повторить на противоположном конька, устанавливая коньковые элементы от внешних краев к середине. Последний элемент по центру конька будет нестандартной длины.

Для изготовления центрального элемента конька следует использовать расширенную часть конькового элемента, а зауженную с бортиком отрезать.

Необходимо отмерить расстояние между внутренними частями полукруглых коньков с бортиком, добавив 10 мм, отрезать его. Полученную резаную часть отбортовать вниз на 90 градусов, т.е выполнить окончание аналогичное расширенной части (рис.24 в). Установите полученный нестандартный полукруглый конек и в местах стыка промазать герметиком.

Пересечение конька с фронтонами и техника завершения монтажа конька по центру Пересечение конька с фронтонами и техника завершения монтажа конька по центру
Рис. 24 а, б
1 – панель Roser
2 – аэроэлемент конька/хребта
3 – фронтонная планка

4 – лобовая(ветровая) доска
5 – полукруглый конек
6 – заглушка полукруглого конька
Пересечение конька с фронтонами и техника завершения монтажа конька по центру Рис. 24в
1 – передняя (широкая) часть полукруглого конька
2 – задняя (зауженная) часть полукруглого конька

Примечание: Рекомендуется использовать состав для швов и гвоздей Roser.

Монтаж кровли в местах примыкания к стенам и кирпичным трубам

До монтажа кровельных материалов, необходимо оштукатурить поверхность стен, либо труб. Стены и трубы не должны иметь напусков, уступов и пр. в местах сопряжения с кровельными материалами.

На рис. 25 показан разрез кирпичной трубы параллельно стропилам.

У примыкающей к стене панели следует отогнуть фальц 50 мм высотой, так чтобы отогнутый фальц подходил как можно плотнее к стене. Выполните из плоского листа Roser декоративную планку как показано на рис. 25. Верхнюю часть декоративной планки необходимо закрыть универсальной планкой примыкания, верхний отгиб которой закладывается в штробу, а сама планка крепится к стене саморезами с дюбелем.

Монтаж кровли в местах примыкания к стенам и кирпичным трубам Рис. 25
1 – стропило
2 – гидроизоляционная пленка
3 – контробрешетка
4 – брус пошаговой обрешетки
5 – панель Roser
6 – плоский лист Roser
7 – планка примыкания
8 – кирпичная труба

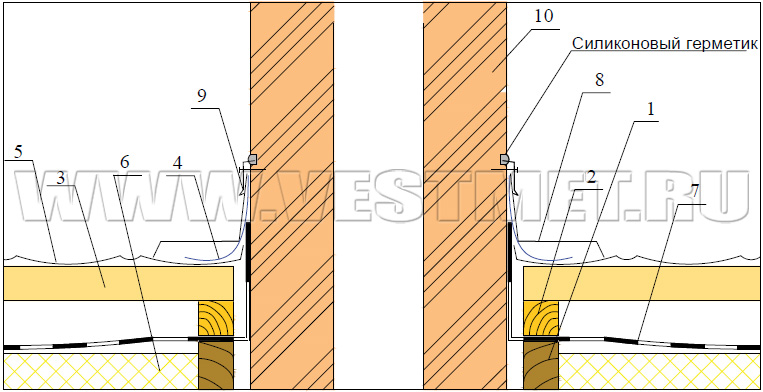

На рис. 26 показан разрез кирпичной трубы перпендикулярно стропилам.

При торцевом примыкании материала к стене панели следует отогнуть фальц 50 мм высотой, так чтобы отогнутый фальц подходил как можно плотнее к стене. Закройте шов вдоль примыкания гофрированной самоклеящейся гидроизоляционной лентой, приклеив ее верхнюю часть к стене, а нижнюю – к панелям. Поверх монтируйте декоративную накладку, которая изготавливается из плоского листа Roser с каменной крошкой монтажниками. Размеры накладки определяются по месту так, чтобы она имела нижнюю планку шириной не менее расстояния от стены до середины целой высокой волны профиля панели, а на стену поднималась не менее чем на 250 мм. Эта планка фиксируется к стене саморезами с дюбелем. Верхнюю часть декоративной планки необходимо закрыть универсальной планкой примыкания, верхний отгиб которой закладывается в штробу и заполняется силиконовым герметиком, а сама планка крепится к стене саморезами с дюбелем (рис. 26). Планки примыкания монтируются по длине с нахлестом равным 2 см.

Нахлесты декоративной накладки следует фиксировать между собой заклепками.

Монтаж кровли в местах примыкания к стенам и кирпичным трубам
Рис. 26
1 – стропило
2 – контробрешетка
3 – брус пошаговой обрешетки
4 – универсальный самоклеющийся уплотнитель
5 – панель Roser

6 – утеплитель
7 – гидроизоляционная пленка
8 – декоративная накладка
9 – планка примыкания
10 – кирпичная труба

При боковом примыкании материала к стене следует выполнять те же действия, что при торцевом примыкании (рис. 27).

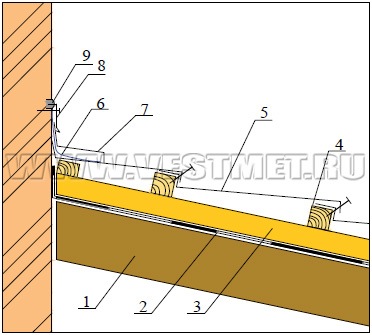

Монтаж кровли в местах примыкания к стенам и кирпичным трубам Рис. 27
1 – стропило
2 – гидроизоляционная пленка
3 – контробрешетка
4 – брус пошаговой обрешетки
5 – панель Roser
6 – универсальный самоклеющийся уплотнитель
7 – декоративная планка из плоского листа Roser
8 – планка примыкания
9 – герметик

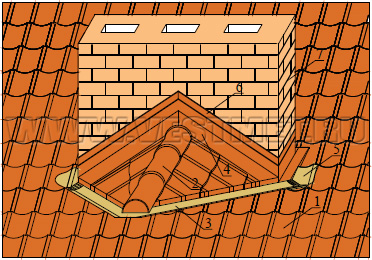

Монтаж кровли в местах примыкания к кирпичным трубам шириной более 80 см

При примыкании материала за кирпичной трубой необходимо создать основание под разжелобок, и в зависимости от размеров трубы можно укладывать материал аналогично монтажу на двухскатном фронтоне (рис. 28). Так же возможно разжелобок закрывать плоскими листами.

Монтаж кровли в местах примыкания к кирпичным трубам шириной более 80 см Рис. 28
1 – панель Roser
2 – полукруглый конек
3 – ендова
4 – декоративная планка из плоского листа Roser
5 – гофрированная самоклеющая лента
6 – планка примыкания
7 – кирпичная труба

Монтаж черепицы при изломе ската крыши

При внешнем изломе кровли следует установить карнизную планку, как показано на рис. 29 а.

Размер последнего ряда нижнего ската не нормирован. Панели последнего перед изломом ряда монтируются по технологии монтажа конькового ряда (рис. 29 а,б).

Монтаж черепицы при изломе ската крыши Монтаж черепицы при изломе ската крыши
Рис. 29 а,б
1 – стропило
2 – гидроизоляционная пленка
3 – контробрешетка

4 – пошаговая обрешетка
5 – панель Roser
6 – не нормированный ряд

Монтаж сложных фрагментов кровли

Монтаж конусных или полукруглых элементов кровли производится из плоского листа Roser.

В качестве основания, в таких случаях, используется сплошное основание из обрезных досок, влагостойкой фанеры или ОСП.

Для монтажа плоский лист режется на фрагменты. Соединение этих листов рекомендуется делать виде одинарного фальца.

Применение состава для швов и гвоздей

Состав для швов и гвоздей применяется для декорирования шляпок гвоздей, швов и царапин. Акриловый состав используется при температуре окружающей среды не ниже +5°С. При более низких температурах необходимо применять морозостойкие герметики.

Монтаж накладки на круглую трубу

Для гидроизоляции вывода круглых вентиляционных труб сквозь кровельный материал рекомендуем использовать проходной элемент виде резинового уплотнителя. При монтаже следуйте инструкции по монтажу завода-изготовителя.

Уход и обслуживание композитной черепицы

Перемещаться по поверхности кровли необходимо, как показано на рис 30, используя при этом мягкую прорезиненную обувь. Не наступать на коньковые элементы.

Если при монтаже поверхность черепицы загрязнилась, грязь надо смыть небольшим напором воды. Применение каких-либо очищающих средств запрещено.

Композитная черепица не должна вступать в контакт с медью и материалами с медным раствором.

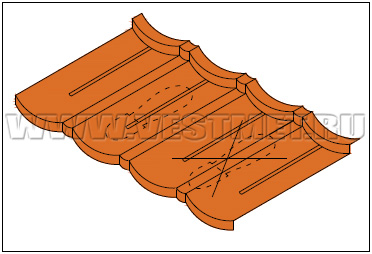

Уход и обслуживание композитной черепицы Рис. 30

Правильная вентиляция поддерживает оптимальный баланс температуры и влажности в подкровельном пространстве (чердаке). Отсутствие вентиляции (плохая вентиляция) обычно способствует повышенному образованию на кровельном материале льда зимой и излишнему увлажнению (загниванию) несущей конструкции крыши, что в дальнейшем может привести к сокращению срока службы кровли.

Выход воздуха из подкровельного пространства осуществляется на расстоянии не более 0,8 м от конька за счет специальных вентиляционных выходов. Если верхняя часть кровли имеет холодный чердак, то выход воздуха осуществляется через решетчатые фронтонные окна (слуховые окна). Оптимальная рекомендуемая производительность вентиляционного выхода кровельных вентиляторов составляет 50-60 кв.м. поверхности кровли.

Холодный воздух должен поступать через софиты карнизного свеса крыши, либо с помощью организованных отверстий между лобовой доской и карнизной планкой.

Вентиляция под панелями Decra способствует уменьшению теплопередачи кровли. Правильные вентиляция и теплоизоляция позволяют сократить эксплуатационные расходы и увеличить срок службы не только конструкции крыши, но и всего здания (рис. 31).

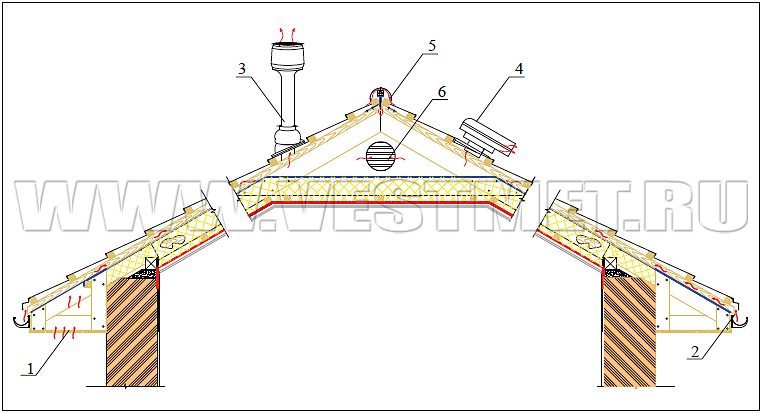

Вентиляция подкровельного пространства
Рис. 31
1 – приток воздуха через перфорированный карнизный свес
2 – приток воздуха через отверстия между лобовой доской и карнизной планкой
3 – выход воздуха через вентиляционную трубу
4 – выход воздуха через вентиляционный кровельный элемент
5 – выход воздуха через коньковый аэроэлемент
6 – выход воздуха через решетчатые фронтонные окна (слуховые окна)

Рекомендации и советы инженеров компании Вестмет (инструкция по монтажу композитной черепицы Roser) помогут Вам осуществить монтаж кровли самостоятельно.
