Паронепроницаемый барьер ЮТАФОЛ Н

Назначение

Паронепроницаемый барьер ЮТАФОЛ Н предназначен для создания барьера на внутренней поверхности теплоизоляции подкровельного чердачного помещения у наклонных и плоских крыш и в случае внутреннего утепления наружных стен объекта. Он способствует в значительной степени сохранению долговременной функции теплоизоляции тем, что препятствует проникновению водяного пара из внутреннего пространства объекта в теплоизоляцию, что снижает конденсацию влаги в слоях теплоизоляционных материалов. Для примера в таблице приведена зависимость теплопроводности материала от содержания водяных паров в слое теплоизоляции, из которой видно, что при среднем 3% увлажнении теплоизоляции применение данной пленки необходимо. Одновременно пленка Ютафол Н предохраняет кровельные и другие конструкции от потерь тепла и негерметичности, удерживает тепло во внутреннем помещении и предохраняет от неблагоприятного воздействия ветра.

Уклон кровли
Повышение теплопроводности теплоизоляционного материала в зависимости от повышения влажности
% увлажнения
1 %
2,5 %
5 %
Повышение теплопроводности
32%
55 %
100 %

Спецификация

Существует множество типов пленок в зависимости от их плотности, степени горючести, УФ-стабилизации, цвета и т.д. Пленки ЮТАФОЛ Н Стандарт и ЮТАФОЛ Н Специал состоят из трех слоев: основного – арматурная сетка, выполненная из полиэтиленовых полос, которая с обеих сторон ламинирована полиэтиленовой пленкой. Арматурная сетка придает прочность материалу, а двустороннее ламинирование обеспечивает паронепроницаемость. ЮТАФОЛ Н Специал обладает пониженной воспламеняемостью, т.к. содержит самозатухающий реагент. Кроме этого, в данную группу входит полипропиленовая пленка ЮТАФОЛ Н Сильвер.

На поверхности некоторых пленок примерно в 12 см от края расположена черная полоска, означающая, помимо прочего, паронепроницаемый вариант исполнения пленки.

ЮТАФОЛ Н имеет размеры 1,5 х 50 м и плотность 96 и 110 г/м2. Благодаря входящему в ее состав сырью пленка имеет длительный срок службы, т. е. не меньший, чем применяемые кровельные покрытия. Кроме того, она не подвержена гниению, образованию плесени, воздействию вредителей и не влияет на здоровье. Для предотвращения повреждений рулон упаковывается в полиэтиленовую пленку.

Продукция сертифицирована

Сертификат соответствия ГОССТРОЯ РОССИИ № РОСС
CZ.АЮ62.Н00252 от 31.07.2007 г.
Санитарно-эпидемиологическое заключение
№ 77.01.03.570.П.005444.02.07 от 02.02.2007 г.

Монтаж

Плёнка ЮТАФОЛ Н закрепляется как горизонтально, так и вертикально на внутренней стороне теплоизоляции к несущим деревянным элементам скобами механического сшивателя или оцинкованными гвоздями с плоской головкой. Крепление к деревянным несущим элементам и к другим материалам (металл, стекло, пластмассы и пр.) можно также осуществлять соединительной лентой ЮТАФОЛ СП 1. Все отверстия, возникшие при закреплении плёнки, рекомендуется закрыть соединительной лентой ЮТАФОЛ СП АЛ. ЮТАФОЛ Н может укладываться любой стороной. Отдельные полосы пленки нужно герметично соединить не только между собой, но и с прилегающими конструкциями или с выделяющимися строительными элементами (антенные стойки, вентиляционные трубы, дымовая труба, мансардные окна и т.д.) при помощи соединительных лент ЮТАФОЛ СП 1 и ЮТАФОЛ СП АЛ. Строго запрещается соединять пароизоляционные плёнки лентами и герметиками с липким слоем акрилата, силикона или полиуретана! Присоединение паронепроницаемого барьера к мансардным окнам следует осуществлять по рекомендациям их производителей, т.к. различные изготовители мансардных окон предлагают различные решения крепления плёнок к своим изделиям. Во время монтажа пленки при установке подшивок, гипсокартона или декоративного материала рекомендуется прокладывать деревянные рейки или иные профили, чтобы отверстия от крепежа образовывались бы в этих материалах, а не в паронепроницаемом барьере. В противном случае рекомендуется в качестве пароизоляции использовать плёнку ЮТАФОЛ Н АЛ (показатель эквивалентной диффузионной толщины m > 900.000). Примеры монтажа показаны на рис. 5, 6, 9, 10 и 11. При несоблюдении вышеприведенных правил через стыки происходят утечки, что очень быстро снижает эффективность предотвращения проникновения водяных паров. При этом возникают проблемы, связанные с конденсацией влаги в теплоизоляции, появляются каналы утечки тепла, водяного пара и другие неприятности, вызванные нежелательной конденсацией (см. рис. 15). В случае монтажа паронепроницаемого барьера в плоских кровлях необходимо помнить об опасности повреждения плёнки материалом, прилегающим к ней сверху или снизу, поэтому следует обратить внимание на порядок слоев или предусмотреть разделительные слои (например, нетканый геотекстиль НЕТЕКС, но всегда из 100% искусственных волокон). Однако и в этом случае следует обращать внимание на соединение и их уплотнение.

Монтаж паронепроницаемого барьера Ютафол Н
Гидро- пароизоляция Juta

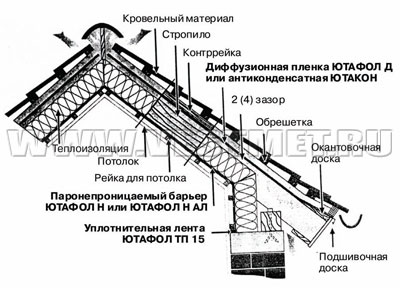

Рис. 5

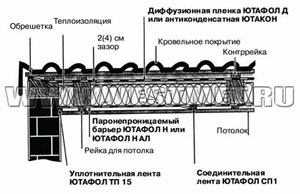

Рис. 6
Пленки Ютафол
Монтаж гидроизоляции Juta

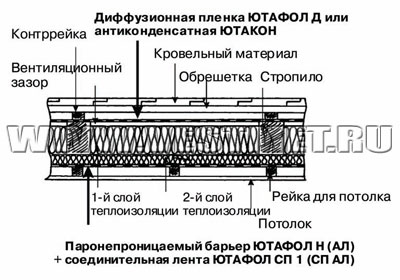

Рис. 9

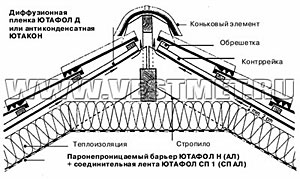

Рис. 11
Пленки Ютафол
Утечка тепла

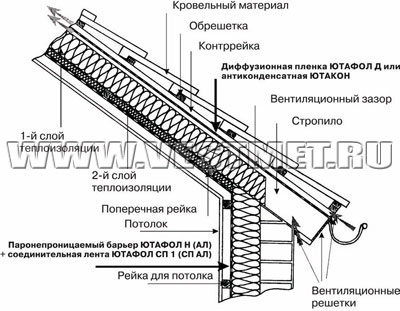

Рис. 10
Структура кровельной конструкции при малой высоте применяемых стропил в случае применения плёнок ЮТАФОЛ Д или ЮТАКОН

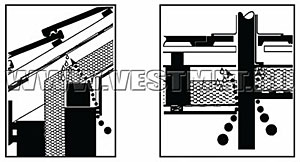

Рис. 15
Наиболее распространенные дефекты наклонных крыш и их последствия:

  • Неплотное присоединение паробарьера к строительным элементам
  • Нарушение целостности паробарьера
  • Неплотное прижатие теплоизоляции к паробарьеру

В случае инсталляции пленки ЮТАФОЛ Н в сауне или другой среде с высокой температурой необходимо между видовым элементом и пленкой поместить теплоизоляцию толщиной не менее 30 мм. Одновременно необходимо для соединения полотен паробарьера использовать ленту ЮТАФОЛ СП 1. На уровне пленки температура не должна быть выше 80°С.

Использование

Пленку ЮТАФОЛ Н можно комбинировать со стекловолокнистой изоляцией (Изовер, Урса и др.), с минерально-волокнистой изоляцией (Роквул, Нобасил и т.д.) и материалами на основе полистирола и т.д. Пленку можно использовать как для вентилируемых, так и невентилируемых кровельных конструкций для наклонных и плоских крыш. Выбор соответствующего вида и плотности зависит от конкретной ситуации и конструкции объекта. В этом случае необходимо проконсультироваться со специалистом-проектировщиком. Пленку необходимо складировать в помещении, не доступном ультрафиолетовому излучению.
