Руководство по монтажу металлочерепицы Grand Line

  1. Общие положения.

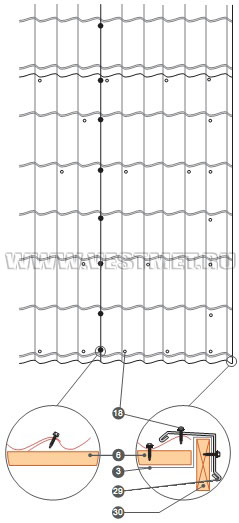

  2. Правила обращения с металлочерепицей, резки и крепления.

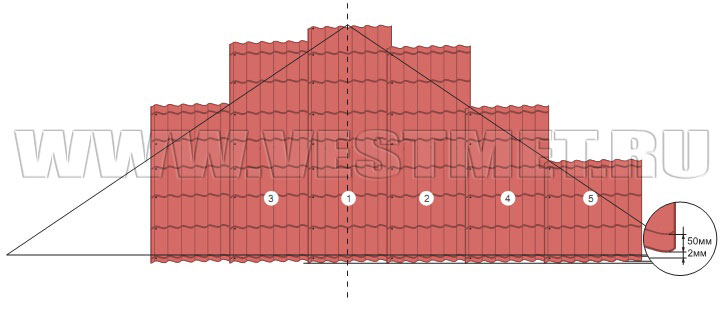

  3. Правила монтажа металлочерепицы Grand Line.

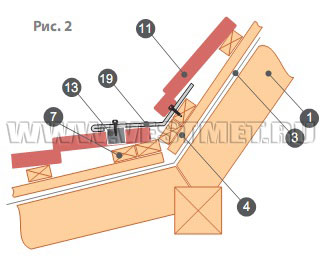

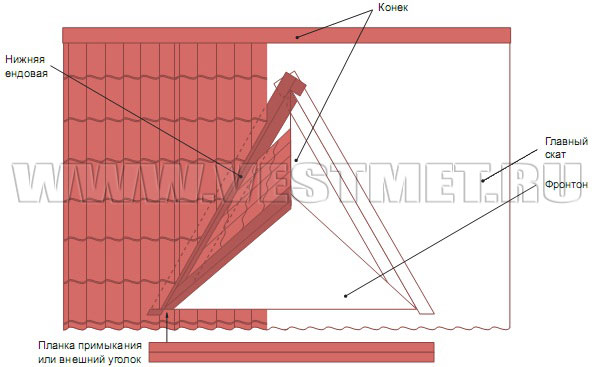

  4. Правила устройства примыканий и дополнительных элементов.
  5. Рекомендации по контролю качества и уходу за кровлей.

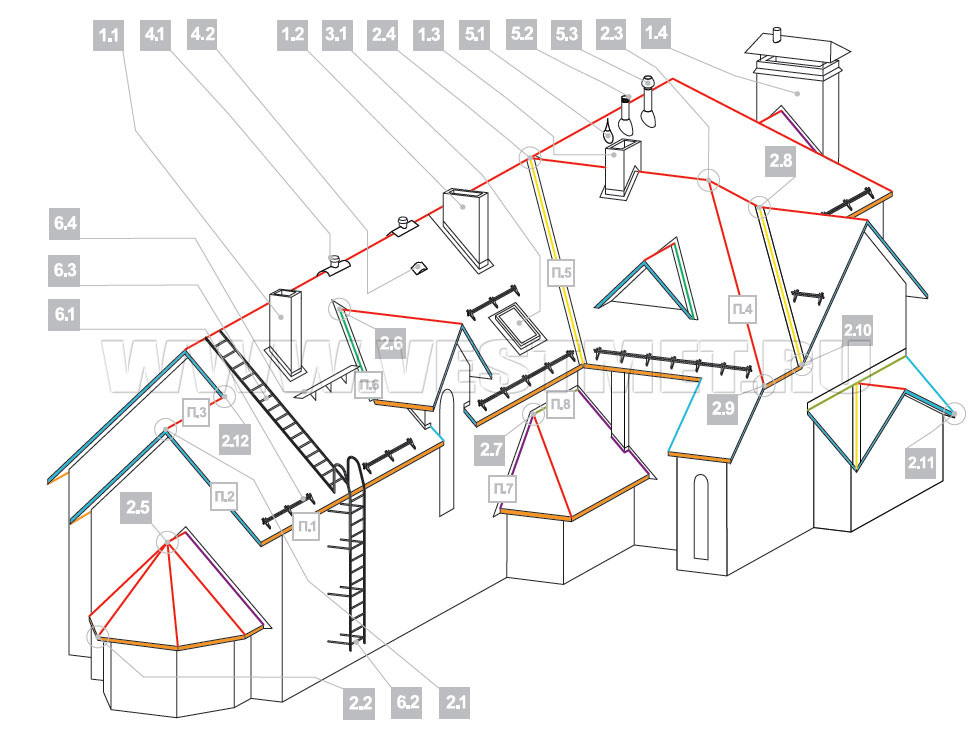

Пример кровли

Кровельная система дома - схема

Основные элементы кровли

  • П1 Карниз;
  • П2 Фронтон;
  • П3 Конек;

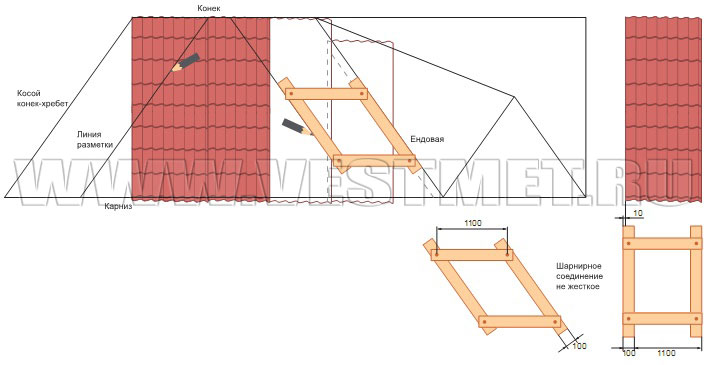

  • П4 Хребет;

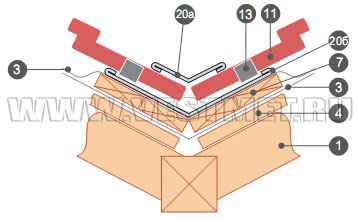

  • П5 Ендова, заканчивающаяся на линии карниза;
  • П6 Ендова, заканчивающаяся на скате;
  • П7 Боковое примыкание;
  • П8 Верхнее примыкание.

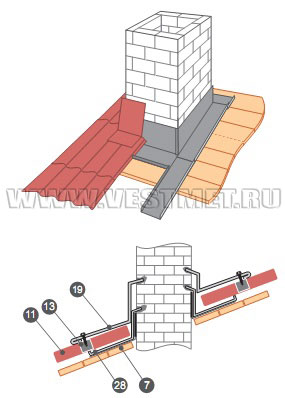

Труба

  • 1.1 Труба, расположенная на скате, ширина трубы не превышает 80 см; фартук трубы;
  • 1.2 Труба, расположенная на скате, ширина трубы не превышает 80 см; расстояние от конька до задней грани трубы превышает 1 м; фартук трубы;
  • 1.3 Труба, расположенная в коньке; фартук трубы;
  • 1.4 Труба, расположенная на скате, ширина трубы превышает 80 см; «разуклонка» и фартук трубы.

Точки окончания и стыковки линейных элементов

  • 2.1 Начало или конец конька (торец конька), заглушка конька;
  • 2.2 Начало хребта, заглушка хребта;
  • 2.3 Схождение двух хребтов и конька (верх вальмы), Тройник Y-образный для полукруглого конька;
  • 2.4 Схождение двух коньков перпендикулярно друг к другу;
  • 2.5-2.13 Нетиповые узлы кровли, требующие профессиональных навыков мастера, исполняются с применением нестандартных элементов, изготавливаемых на заказ по эскизам, либо из плоского листа по месту.

Мансардные окна

  • 3.1 Мансардное окно;

Проходки для подкровельной вентиляции

  • 4.1 Коньковый кровельный вентиль;
  • 4.2 Скатный кровельный вентиль КТВ.

Проходки для инженерных сетей

  • 5.2 Антенный выход;
  • 5.3 Выход канализации вентиляционный;
  • 5.4 Выход вентиляционный.

Устройства безопасности

Предлагаемая компанией "Вестмет" инструкция будет полезна кровельщикам и инженерам службы технического надзора Заказчика для осуществления приемки проведенных кровельных работ.

Разделы этой инструкции, содержащие описание монтажа непосредственно листов металлочерепицы и доборных элементов, как части кровельной системы, основаны на инструкции по монтажу металлочерепицы, разработанной инженерами компании. Благодарим коллег за помощь и высокий профессионализм!

Срок службы кровельной системы определяется не только сроком службы входящих в нее отдельных компонентов, но и тем, насколько правильно эти компоненты собраны в систему.

В скатную кровельную систему входят:

При монтаже кровельного покрытия, как и любого другого компонента кровельной системы, важно убедиться в качестве ранее сделанных работ, качественно смонтировать кровельное покрытие и обеспечить возможность проводить дальнейшие работы по монтажу кровельной системы.

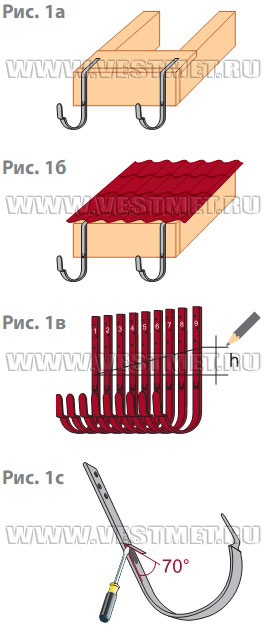

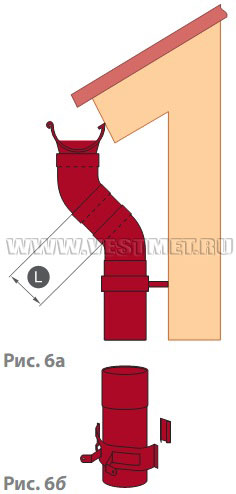

В настоящей инструкции обращено внимание на приемку ранее сделанных работ, например, работ по гидроизоляции, и на обеспечение возможности проведения дальнейших работ по монтажу кровельной системы, например, работ по монтажу водосточной системы и работ по монтажу устройств безопасности. Особое внимание уделено обеспечению функционирования подкровельной вентиляции.

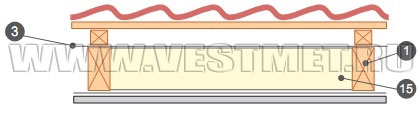

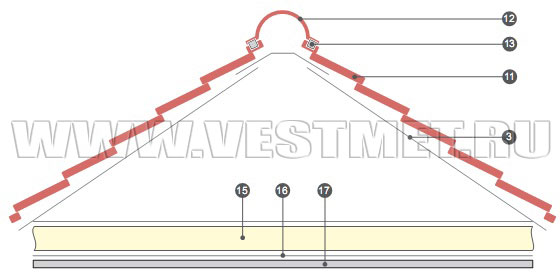

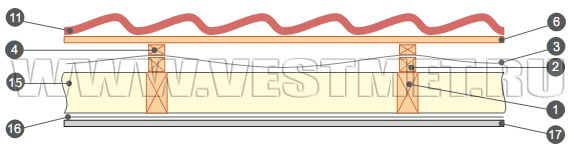

Кровельное покрытие непосредственно соприкасается только с одним контуром вентиляции – контуром вентиляции между гидроизоляцией и кровельным покрытием. Вопросы организации функционирования второго контура вентиляции (между гидроизоляцией и утеплителем) и организации вентиляции холодного чердака не зависят от типа применяемого кровельного покрытия и в настоящей инструкции не рассматриваются.

При применении в качестве гидроизоляции современных диффузионных мембран и утеплении без воздушного зазора необходимость в формировании второго контура вентиляции отпадает, и именно этот случай рассмотрен в настоящей инструкции.

Перепечатка материалов и использование их в любой форме, в том числе в электронных СМИ, разрешается только с письменного разрешения компании Grand Line®.

Общие сведения о металлочерепице

Металлочерепица – удачный пример переноса традиционной, отработанной веками формы керамической пазовой черепицы на металл, применение которого на кровлях в виде других форм также отработано веками. В металлочерепице совмещены эстетические и функциональные достоинства традиционной черепицы с надежностью и долговечностью современной оцинкованной стали с полимерным покрытием.

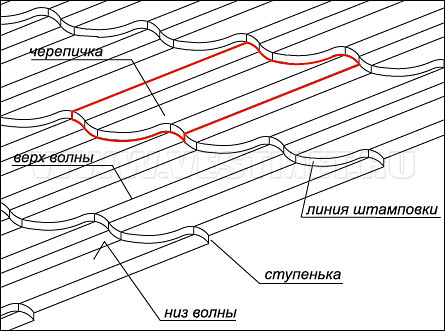

Визуально крыша состоит из большого количества одинаковых «черепичек». Принято говорить, что поперек скат разделен на ВОЛНЫ, а вдоль – на РЯДЫ, расстояние между рядами принято называть ШАГ.

Волны образуются при прохождении листа через профилирующие валы станка, а ряды образуются методом штамповки.

Рабочая ширина листа наиболее распространенной металлочерепицы Grand Line, купить которую вы можете в офисах компании Вестмет, равна 1100 мм, и эта ширина составлена из 6 волн (габаритная ширина листа металлочерепицы равна 1180 мм).

Металлочерепица - схематичное изображение

На 1 кв.м. поверхности приходится 15,6 «черепичек», и это хорошо сочетается с общепринятыми размерами керамической черепицы.

Шаг наиболее распространенной металлочерепицы равен 350 мм. Ряд, состоящий из 6 волн, принято называть МОДУЛЬ. Длина одномодульного листа равна 450 мм, из которых:

  • примерно 50 мм - расстояние от штатного нижнего реза до нижней линии штамповки (измерять от реза до гребня волны);
  • 350 мм - шаг или расстояние между линиями штамповки;
  • примерно 50 мм - расстояние от верхней линии штамповки до штатного верхнего реза (измерять от гребня волны до реза).

Пример: длина трехмодульного листа со штатными нижним и верхним резами равна 1150 мм, десятимодульного – 3600 мм, на рисунке показан шестимодульный лист длиной 2200 мм.

Нижний рез всегда штатный, верхний может отступать от верхней линии штамповки не только на 50 мм, но и на 100, 150, 200, 250 или 300 мм при формировании «спецзаказа».

Листы металлочерепицы со штатными верхними резами принято называть «складскими»: одномодульными, трехмодульными и так далее, как правило, до десятимодульного. Листы металлочерепицы из «спецзаказа» принято называть по габаритной длине, например: лист 2300 (50+6х350+150), лист 3750 (50+10х350+200), лист 6100 (50+17х350+100). Максимальная длина металлочерепицы составляет, как правило, 6,5–7 м.

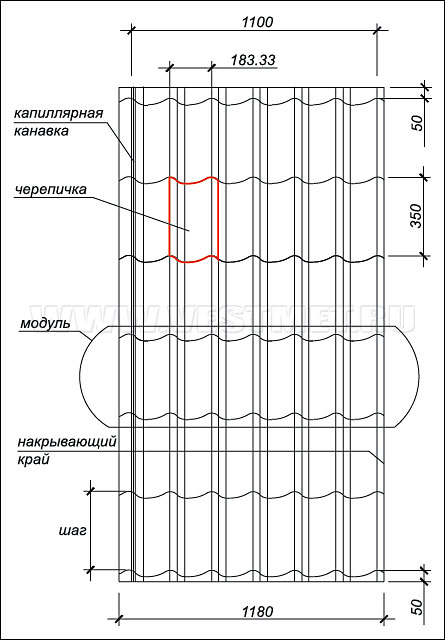

Схема листа металлочерепицы Гранд Лайн

Одномодульный лист металлочерепицы накрывает площадь 1 ряда из 6 волн. Десятимодульный – 10 рядов из 6 волн, два десятимодульных – 20 рядов из 6 волн при стыковке по рядам или 10 рядов из 12 волн при стыковке по волнам.

Grand Line® производит металлочерепицу под заказ, размером, оптимально подходящим для конкретной крыши. Расчет и планирование укладки листов производится в офисе продаж с помощью специальной программы или самостоятельно, на нашем сайте, используя сервис online расчета.

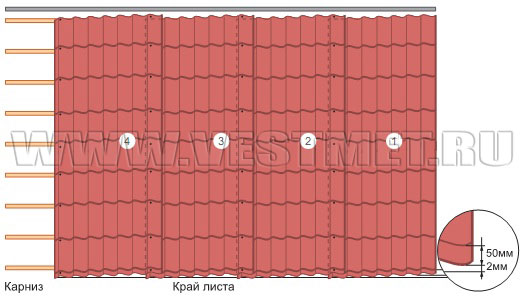

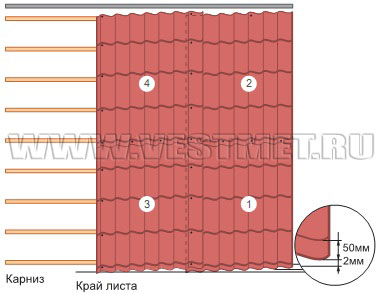

При формировании заказа металлочерепицы «разложите» на чертежах листы металлочерепицы с учетом того, что стыки листов по рядам должны единой линией переходить через весь скат и пересекаться с линиями стыка листов по волнам.

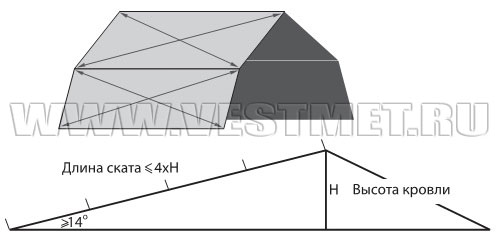

При правильном монтаже качественной металлочерепицы стыки по волнам и стыки по рядам не выделяются на общей плоскости кровли и не уменьшают ее надежность. Минимальный допустимый угол наклона кровли составляет 12 градусов.

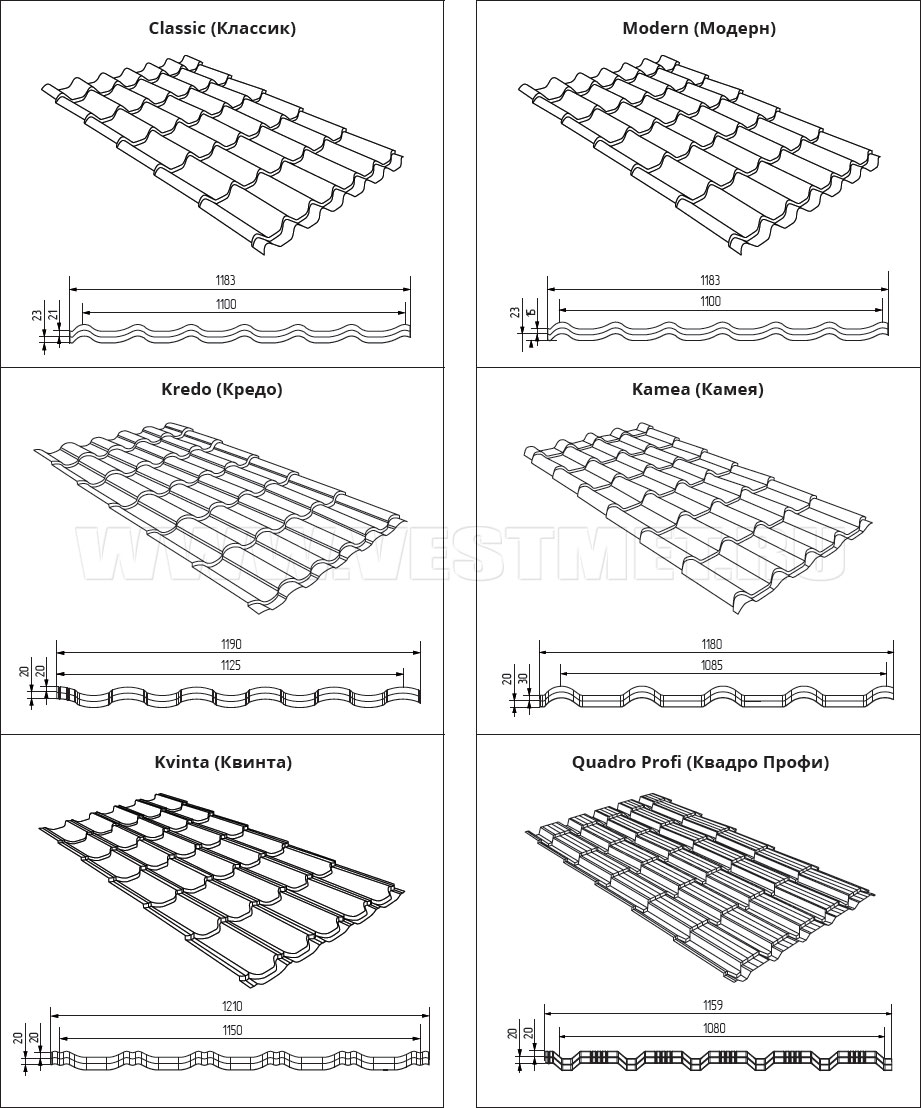

Grand Line® производит несколько типов профилей металлочерепицы с различной формой волн и ступеней:

Профили металлочерепицы Grand Line

Металлочерепица Гранд Лайн комплектуется стандартными планками, которые изготавливаются в пленке, из того же сырья, что и сам кровельный материал. Стандартные длины планок - 2 и 3 м., у полукруглых коньков – 1,97 м.

При необходимости заказ может комплектоваться нестандартными доборными элементами по эскизам заказчика и плоскими листами из того же материала, что и металлочерепица.

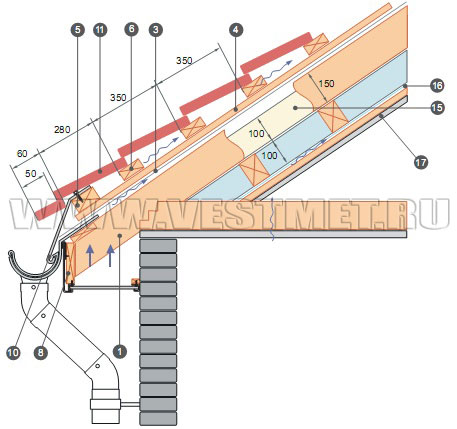

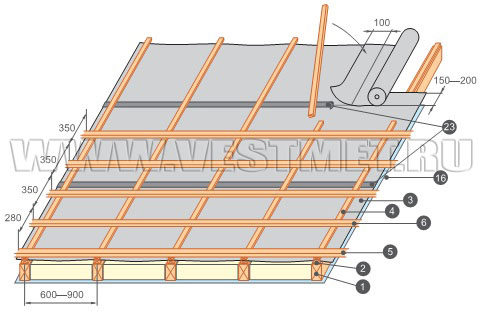

Металлочерепица – это составная часть кровельной системы. При монтаже кровельной системы особое внимание следует уделить организации подкровельной вентиляции и устройству гидроизоляции.

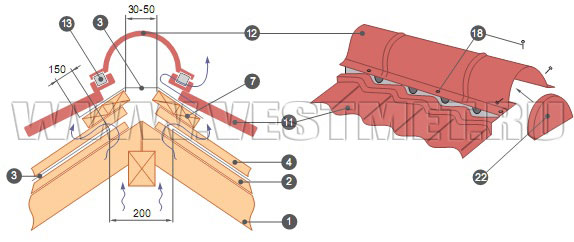

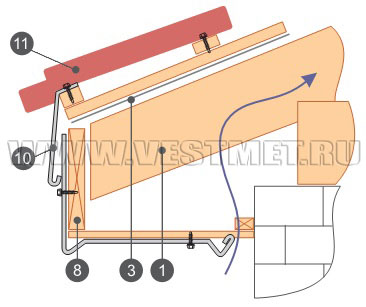

Специалисты компании Вестмет рекомендуют закрывать вентиляционный зазор на карнизе вентиляционной лентой, для защиты от проникновения птиц. А на коньке - аэроэлементом конька, от задувания снега. Установка этих элементов обеспечит эффективную круглогодичную вентиляцию подкровельного пространства.

Выбор гидроизоляционного материала зависит от того, будет ли под кровлей организована жилая мансарда или холодный чердак. Для утепленной кровли лучше использовать супердиффузионные мембраны.

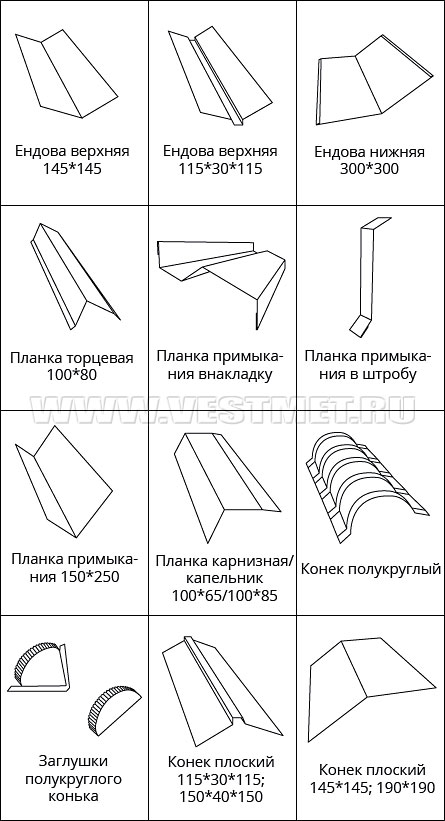

Доборные элементы

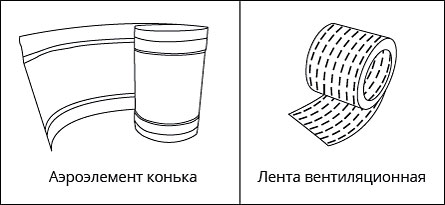

Аэроэлементы
