Руководство по монтажу цокольного сайдинга Docke-R

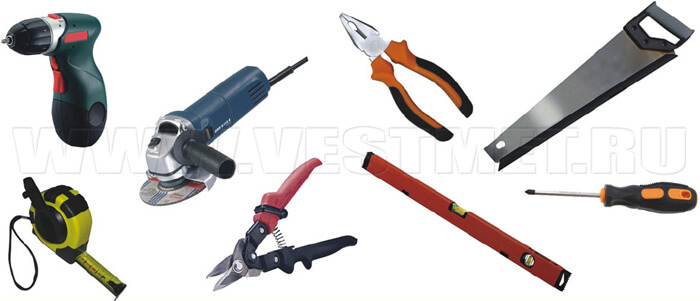

Необходимые инструменты

Оборудование и инструменты

Для распиловки деревянных элементов и резки сайдинга:
Ножовка по металлу (либо мелкозубая пила), ножницы по металлу, нож-резак, электрический лобзик, шлифовальная машина с отрезным кругом (болгарка).

Для монтажных работ:
Отвертка, шуруповерт.

Для разметки:
Уровень строительный, уровень водяной, отвес, отбивка (мелованный шпагат), угольник, рулетка, карандаш.

Подготовка стен и монтаж обрешетки

Подготовка поверхности стен к монтажу и установка обрешетки
  • Монтаж цокольного сайдинга Docke-R допускается как при плюсовой, так и при минусовой температуре. Исключение составляет морозная погода, когда столбик термометра опускается ниже минус 15 градусов.
  • Фасадные панели Docke-R используются для облицовки как новых зданий, так и ремонтируемых домов и строений. Сайдинг может монтироваться на стены из любого материала.
  • Все подготовительные работы на фасаде следует закончить до начала установки цокольных панелей.
  • Если конструкция фасадов предполагает монтаж пароизоляции и ветроизоляции, то соответствующие материалы должны быть уложены до начала сооружения обрешетки.

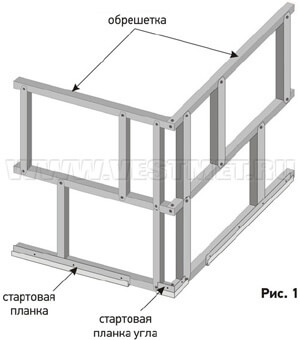

  • Обрешетка может быть изготовлена из дерева или из металла - стальных профилей с антикоррозийной защитой.
  • Материалы для деревянной обрешетки необходимо предварительно обработать антисептиками и другими препаратами, препятствующими развитию микроорганизмов, грибков и плесени, а также защищающими дерево от огня.
  • Элементы обрешетки располагаются как в вертикальной, так и в горизонтальной плоскости. Вертикальная обрешетка необходима для вертикальной фиксации сайдинговых панелей, а также для установки угловых элементов. Горизонтальная, в свою очередь, обеспечивает горизонтальную фиксацию панелей и закрепление ряда доборных элементов - таких, например, как стартовая планка и J-профиль.
  • Промежуток между рейками обрешетки зависит от геометрических размеров фасадных панелей.
  • Смонтированная обрешетка должна быть максимально ровной.

Основные принципы монтажа

В связи с тем, что фасадные панели имеют свойство расширяться и сжиматься при изменении температуры, при монтаже необходимо руководствоваться следующими правилами:

Основные правила монтажа
  • Саморезы при фиксации панелей и доборных элементов должны располагаться точно посередине перфорированного отверстия для крепежа.
  • Между шляпкой крепежного элемента и поверхностью панели, как отмечают специалисты компании Вестмет, необходимо оставлять маленький зазор (порядка 1 мм).

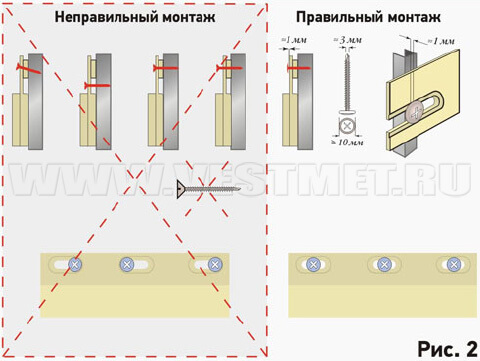

  • Саморезы следует вкручивать строго по горизонтали, без наклона (см. рис. 2).
  • Панели стыкуются между собой до упоров, рассчитанных таким образом, чтобы оставался необходимый зазор для компенсации теплового расширения.
  • Не допускается монтаж цокольного сайдинга в сильный мороз (ниже минус 15 градусов).

Монтаж стартовых профилей

Перед установкой начальных профилей (стартовых планок) нужно вымерить цоколь дома «в горизонт» и установить таким образом, насколько идеально выровнен фундамент строения. Выполняется эта операция с использованием водяного уровня.

На каждом из углов здания на цоколе определяется точка, где вода в уровне занимает строго горизонтальное положение. В этом месте ставится карандашная отметка. Когда такие отметки проставлены по всему периметру дома, от них замеряется рулеткой расстояние до земли.

При равном расстоянии от всех отметок до крайней нижней точки стены - то можно считать, что фундамент выровнен идеально, и приступать к следующей стадии.

Прежде всего монтируются угловые стартовые планки, на которые в дальнейшем будут устанавливаться угловые доборные элементы. А далее между углами укладываются горизонтально по нижней линии стены стартовые профили.

Если по результатам замеров фундамент имеет небольшие неровности, то стартовые профили также можно смонтировать, максимально придерживаясь горизонтальной линии.

Однако если уклон фундамента слишком велик, то придется обойтись без стартовых планок.

В этом случае определяющее значение имеет начальная линия второго ряда фасадных панелей. Панели первого ряда при этом следует подрезать и зафиксировать саморезами как в верхней части каждой панели (используя горизонтальную перфорацию), так и по бокам (используя вертикальные отверстия).

Для большей надежности можно проделать дополнительные крепежные отверстия по нижнему краю панели. Однако ни в коем случае нельзя вкручивать саморез прямо в панель - это может в дальнейшем привести к деформациям облицовки.

Назначение и установка J-профиля

Универсальный J-профиль при монтаже цокольного сайдинга Docke-R применяется в двух случаях.

  • Для отделки внутренних углов здания (в отличие от наружных, для которых предусмотрен специальный угловой элемент).
  • Для окантовки верхнего края цокольной облицовки.

Отделка внутреннего угла:

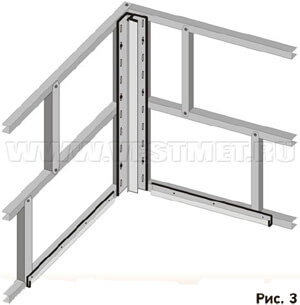

Два универсальных J-профиля закрепляются в месте схождения двух стен дома, образующих внутренний угол. Длина этих профилей должна соответствовать высоте поверхности, которая будет облицована цокольным сайдингом (см. рис. 3).

Самый верхний саморез, которым фиксируется J-профиль, должен располагаться по верхнему краю соответствующего перфорированного отверстия. Все остальные саморезы - посередине своих отверстий.

Промежуток между точками крепления (шаг между саморезами по вертикали) должен быть не меньше 15 и не больше 20 сантиметров.

Окантовка верхней части цоколя:

Универсальный J-профиль фиксируется к обрешетке по верхнему краю цоколя здания. Саморезы при этом ввинчиваются в середину гвоздевых отверстий. Далее верхний ряд сайдинговых панелей заводится в J-профиль, который для этого нужно отогнуть.

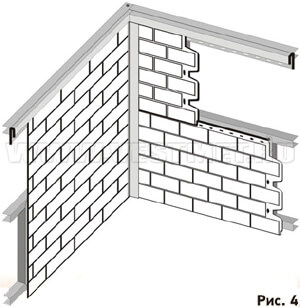

Схема установки J-профиля для окантовки цокольного сайдинга приведена на рис. 4.

Если фасадные панели Docke-R монтируются за пределами цоколя, то универсальный J-профиль устанавливается по верхнему краю поверхности, подлежащей облицовке. Например, при монтаже панелей на фронтоне здания J-профиль закрепляется под карнизными свесами крыши.

Монтаж универсального J-профиля Монтаж универсального J-профиля

Монтаж панелей цокольного сайдинга Docke-R

Монтаж фасадных панелей Docke-R

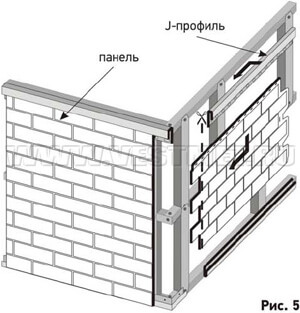

  • Направление монтажа панелей цокольного сайдинга Docke-R по вертикали - от нижнего края цоколя к верхнему. По горизонтали сайдинг укладывается слева направо.
  • Крайние панели в начале и конце ряда, как правило, необходимо обрезать. Чтобы точно определить линию отреза, нужно замерить полную длину фасада и установить излишек длины начальной панели, после чего отрезать этот излишек под прямым углом.
  • Первая панель снизу и слева устанавливается на стартовую планку и фиксируется саморезами строго по центру гвоздевых отверстий.
  • Вторая панель ряда устанавливается и крепится аналогичным образом и заводится в первую панель до упора, образующего зазор для компенсации теплового расширения.
  • Все следующие фасадные панели в ряду монтируются точно так же.
  • Если крайняя панель, завершающая ряд, выступает за длину фасада, то излишек следует отрезать. В верхней части эта панель дополнительно фиксируется двумя саморезами.
  • Остающаяся на фасаде часть крайних панелей (начальной и последней) после обрезки должна превышать по длине 200 мм. Это необходимо заранее предусмотреть при расчете линий отреза.
  • К монтажу второго ряда можно приступать лишь после того, как монтаж первого окончен. Последующие ряды монтируются аналогично.

Для того, чтобы цокольный сайдинг, который вы можете купить в компании "Вестмет" по выгодной цене, выглядел, как настоящая кирпичная или каменная кладка, рекомендуется каждый новый ряд панелей укладывать со смещением. Для модели BERG, Имитирующей кирпичную кладку, смещение должно составлять ровно один кирпич. Для других видов цокольного сайдинга Docke-R (BURG, STEIN), стилизованных под каменную кладку, смещение может быть любым.

Верхний ряд панелей вставляется в J-профиль, уложенный по кромке цоколя и фиксируется саморезами, которые ввинчиваются в вертикальные перфорированные отверстия.

Установка углов

Монтаж углов

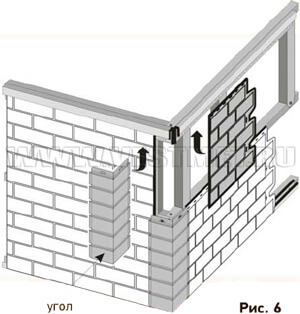

Внешние углы устанавливаются на угловые начальные планки, как продемонстрировано на рисунке 6, и крепятся сверху саморезами с длиной стержня от 5 сантиметров и более. Каждый угловой элемент фиксируется двумя саморезами.

Углы монтируются после завершения очередного ряда цокольного сайдинга - таким образом, чтобы угловой элемент закрывал, по меньшей мере, 15 миллиметров ближайшей панели, а до его внутреннего ребра оставалось минимум 12 мм. Следующий угол устанавливается по окончании монтажа нового ряда.
