Монтаж кровельных листов Nuline

На новых зданиях листы Нулин устанавливаются либо на обрешетку (как показано в настоящем руководстве), либо поверх твердой основы, покрытой кровельным картоном. При установке поверх картона просто следуйте этим же инструкциям, удостоверившись в том, что кровельный картон прочно закреплен на основе. Рекомендуется использовать твердую подложку в домах, имеющих внутренние потолки.

Установка первого листа еврошифера Нулин на прямоугольной крыше

Отметьте по карнизу от стыка фронтона и карниза 122 см и сделайте отметку.
Отмерьте по коньку от стыка фронтона и конька 122 см и сделайте отметку.
Для подгонки листа отбейте меловую линию, соединяющую эти две отметки.
Для определения длины свеса всех листов над карнизом забейте гвозди в угловые стропила и протяните шпагат на расстоянии 4,5 см от карниза по всей его длине.
Начиная от стыка карниза и фронтона, прикрепите гвоздями карнизный гофр первого листа Nuline к каждой планке обрешетки со стороны фронтона.
Затем подравняйте противоположную часть листа с меловой линией. Забейте гвозди по месту по второму гофру от меловой линии с тем, чтобы позволить этой стороне перекрыть следующий лист. Если Вы намерены использовать закрывающие рельефные планки, установите их до забивания гвоздей по краю карниза.

Монтаж листов на старое кровельное покрытие

Кровля Nuline хорошо ложится в качестве новой кровли на старое покрытие из битумных листов. На крышах с общей однородной поверхностью просто укладывайте листы, используя при их креплении гвозди, длина которых обеспечивает углубление в подложку на 2,5 см. На крышах с покрытием из гофрированного металла или на нестандартных крышах вначале установите обрешетку в соответствующих местах на скатах крыши, а только затем устанавливайте листы Nuline согласно инструкции. Удостоверьтесь в том, что обрешетка установлена в необходимых местах.

Примечание: При ходьбе по прибитым листам Nuline, наступайте только на выпуклости гофра, располагая ступню поперек. Используйте обувь с мягкой подошвой. Материалы Нулин более пластичны в теплую погоду и менее пластичны в холодную.

Установка первого листа на косоугольной крыше

Отмерьте по карнизу от стыка фронтона и карниза 122 см и сделайте отметку.
Отмерьте по коньку от стыка фронтона и конька 122 см, плюс или минус расстояние, полученное раннее при проверке прямоугольности крыши, и сделайте отметку.
Для подгонки листа отбейте меловую линию, соединяющую эти две отметки.
Для определения длины свеса всех листов над карнизом забейте гвозди в угловые стропила и протяните шпагат на расстоянии 4,5 см от карниза по всей его длине. Используйте этот маркер для визуального выравнивания свеса панелей над карнизом.
После этого Вы можете устанавливать первый лист. Начиная от края фронтона, прибейте гвоздями первый гофр к каждой планке обрешетки с тем, чтобы этот край листа проходил по линии фронтона.

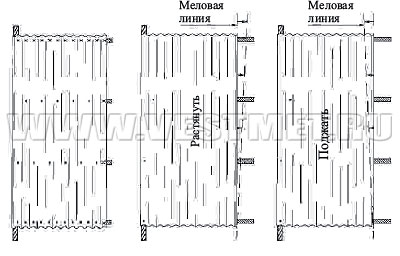

Затем подтяните или подожмите лист так, чтобы его противоположный край проходил по отбитой меловой линии. Прикрепите лист гвоздями по второму гофру от этой кромки, а потом прибейте гвоздями остальные части листа. Если Вы намерены использовать закрывающие фигурные планки, установите их до забивания гвоздей по краю карниза.

Крепление кровли Нулин гвоздями

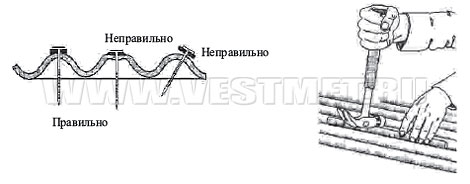

Забивайте гвозди Nuline только по вершине гофра в планки обрешетки строго перпендикулярно (не под углом) так, чтобы резиновые шайбы плотно прилегали к листам. Гвозди должны забиваться с достаточной плотностью без избыточного или недостаточного углубления. Легкое нажатие руки на гофрированную поверхность не должно вызывать появление зазора между шайбой и листом.

Для того, чтобы удалить гвоздь из листа, используйте столярный молоток и круглый брусок или трубку диаметром 38 мм. Такая технология поможет избежать повреждения листа. Необходимо уложить брусок или трубку в углубление рядом с выпуклостью гофра и использовать их в качестве упора при удалении гвоздя.

Располагайте листы правильно, следите за тем, чтобы нахлесты листов были выполнены так же, как показано на рисунке. Также следите за тем, чтобы боковые части листов не выступали заграницы фронтона.

Крепление битумных волнистых листов Нулин гвоздями

Завершение установки листов еврошифера Нулин первого ряда

Теперь Вы можете установить остальные листы первого ряда.

От первой меловой линии отмерьте по карнизу последующие расстояния в 112 см. То же самое проделайте и по коньку. (Расстояние в 112 см позволяет произвести перекрытие в один гофр.)
Для выравнивания листа отбейте меловую линию между отметками на карнизе и коньке.
Согласно схеме забивания гвоздей, установите остальные листы карнизного ряда.

Завершение установки листов первого ряда

Установка второго ряда листов

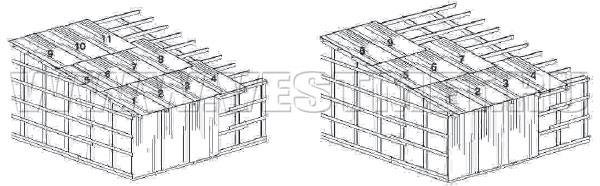

Второй ряд может быть установлен так, чтобы все линии перекрытия этого ряда находились напротив средней части листов нижележащего ряда т.е., чтобы линии перекрытия по рядам располагались в шахматном порядке.

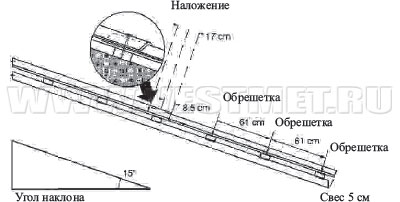

Для получения такой схемы перекрытия необходимо начать установку следующего листа, разрезанного вдоль его средней лини. Помните, что лист надо разрезать по его канавке. Поскольку край этого первого листа не будет проходить по меловой линии, отбейте новую линию от фронта по ширине половины листа. Затем устанавливайте остальные листы второго ряда, используя при этом полные листы и выравнивая их по новым меловым линиям (через каждые 112 см). Перекрывайте нижним краем листов первого ряда на 18 см. Проверьте, что центр каждого перекрытия проходит по центру планки обрешетки.

Для того чтобы все перекрытия находились на одном уровне, просто начинайте установку второго ряда с целого листа, укладывая последующие ряды так же, как и первый ряд.
