Монтаж цокольного сайдинга Nailite

Основные указания по установке

  1. Установка панелей Nailite всегда осуществляется в направлении слева направо. Прежде, чем переходить к следующей стене, необходимо полностью завершить монтаж сайдинга на предыдущей. Монтаж всегда начинается с нижней точки стены.
  2. Как и любые виниловые строительные материалы, предназначенные для наружного использования, панели Nailite изменяют свои линейные размеры при изменениях температур. Для компенсации тепловых деформаций панели при монтаже располагаются соответствующим образом. Необходимо соблюдать осторожность и не прижимать панели верхнего ряда на штыри панелей нижнего ряда – это вызовет уменьшение температурных швов и как следствие, коробление панелей. Гвозди, которыми крепятся панели, должны располагаться посередине предназначенных для них отверстий. Между шляпкой гвоздя и панелью необходимо оставить пространство для температурного расширения материала.
  3. Для монтажа цокольного сайдинга Nailite применяются оцинкованные или алюминиевые гвозди. Применение таких гвоздей исключает возникновение потеков ржавчины на панелях. Необходимо строго следить за тем, чтобы в крепежную основу гвозди входили строго перпендикулярно – вбивание гвоздей под углом не допускается.
  4. Если панели хранятся в отапливаемом помещении, их гибкость увеличивается, что существенно облегчает монтажные работы при температуре воздуха ниже 5°С. Рекомендуется хранить панели на ребре в соответствии со стрелками на упаковке, которые указывают расположение верха и низа панелей.
  5. При температуре ниже 7°С панели винилового сайдинга начинают давать усадку. Если панели монтируются в зимнее время, необходимо удостовериться, что между панелями оставлен дополнительный зазор в 3 мм, который позволит панелям расширяться при повышении температуры.
  6. Не рекомендуется размещать панели из разных партий на одной и той же стене, так как разные партии могут несколько различаться по оттенку. Номер партии пигмента проставляется на каждой упаковке, и перед началом монтажа их необходимо сравнить.
  7. Применение панелей Nailite должно осуществляться исключительно в горизонтальном положении. Цокольные панели Nailite не предназначаются для монтажа в качестве кровельного или напольного покрытия и не имеют гарантии на эти виды использования. Допускается устанавливать сайдинг Nailite на крышах мансард, уклон которых составляет 9/12 и более.
  8. При монтаже панелей важно, чтобы крепление панелей осуществлялось на ровную, гладкую и гвоздимую поверхность. В качестве материала для основы может применяться влагостойкая фанера толщиной 11 мм. Если не представляется возможным забивать гвозди непосредственно в поверхность стены, на нее перед монтажом сайдинга устанавливается металлическая или деревянная обрешетка.
  9. Не рекомендуется использовать при установке цокольного сайдинга Nailite пленочную или фольгированную изоляцию. Производитель рекомендует применение «дышащей» изоляции.
  10. В случаях, если необходимо осуществить забивание гвоздей непосредственно через лицевую поверхность панели, в незаметном месте панели необходимо предварительно просверлить отверстие. К примеру, такое отверстие можно выполнить в местах стыка. Отверстие должно быть несколько больше, чем диаметр гвоздя, но меньше, чем диаметр шляпки. Для того, чтобы место крепления было незаметным, шляпка гвоздя покрывается соответствующей краской.
  11. Не рекомендуется одновременный монтаж всех углов, так как в этом случае не остается возможности окончательной подгонки панелей, а также их выравнивания. Не рекомендуется одновременный монтаж более чем двух углов.

Установка обрешетки

Обрешетка закрепляется на поверхности стены. Материалом для обрешетки может служить пропитанное огнестойким составом дерево, а также металл.

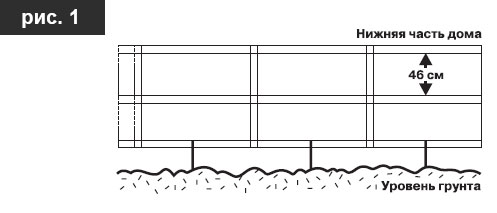

Если монтаж цокольных панелей Nailite (США) производится в условиях теплого климата, где исключена возможность промерзания грунта, обрешетка может быть закреплена в грунте (рис. 1). Установка обрешетки

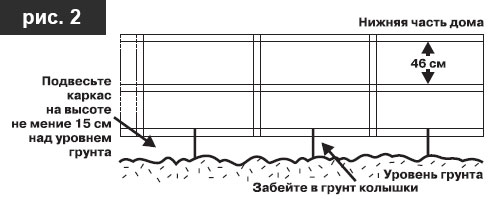

В районах, где климат достаточно холодный и грунт зимой промерзает, обрешетка прикрепляется к зданию и подвешивается на расстоянии не менее 15 см от уровня грунта. Для того чтобы обрешетка опиралась на грунт, применяются колышки (рис. 2). Пространство между грунтом и обрешеткой заполняется землей – это позволит придать дому эстетически законченный и благоустроенный внешний вид.

Установка обрешетки

Шаг вертикальных элементов обрешетки должен составлять не более 91 см. Для того, чтобы осуществить монтаж панелей Найлит, горизонтальные перекладины соединяются заподлицо.

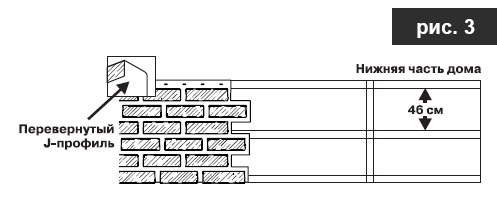

Чтобы определить точное положение горизонтальной обрешетки, от нижней части стены здания отмеряется 46 см. Верхний ряд обрешетки должен располагаться таким образом, чтобы он приходился под верхний ряд панели в той части панели, где располагаются отверстия для гвоздей. Отделка верхней кромки может быть выполнена с использованием перевернутого неравнобокого швеллера – J-профиля, возможно также использование отделочной рейки (рис.3). В случае, если величина проемов превышает 91 см, применяется дополнительна обвязка, которая выполняется на каждые 46 см. Установка обрешетки

Установка стартового профиля

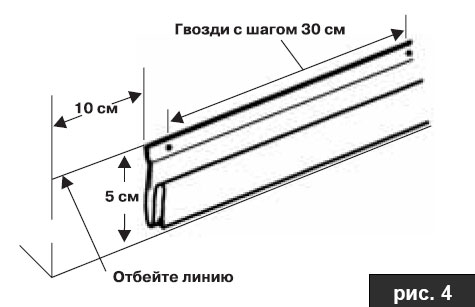

Стартовый профиль Nailite устанавливается в соответствии с меловой линией, предварительно начерченной. Расстояние от профиля до угла строения должно составлять 10 см, предусматривается также припуск на ширину угловой панели (рис.4). Стартовый профиль крепится с помощью гвоздей, которые вбиваются через каждые 30 см. Установка стартового профиля должна осуществляться строго горизонтально и ровно.

Установка стартового профиля

Если это необходимо, панели сайдинга Найлит нижнего ряда подрезаются на нужную высоту, для чего применяется дисковая пила. В пилу в обратную сторону устанавливается полотнище с тонкими зубьями. Пилу рекомендуется реверсировать при врезании в лицевую сторону панели – это позволит свести к минимуму возможность образования сколов.

В случае если нужно подрезать нижнюю часть панелей, стартовый профиль не применяется. Панели в таком случае прикрепляются с помощью гвоздей, которые забиваются через лицевую поверхность. На одну панель должно быть использовано не менее 5 гвоздей. Гвозди располагаются в незаметных местах, к примеру, по шву панели. Прежде чем забивать гвозди в лицевую поверхность панели, необходимо просверлить под них отверстия.

Раскрой панелей

Для того, чтобы определить, какое количество панелей потребуется для облицовки одной стены, полную длину стены в см (исключая ширину угловых деталей) необходимо разделить на 102 см. Длина последней панели не должна быть меньше 30 см. Если это условие соблюсти не удается, необходимо соответствующим образом подогнать по размеру первые панели. Резка панелей может производиться в любом месте панели ступенями по 20 см, при этом нужно обращать внимание на то, чтобы швы не совпадали – это обеспечит естественный вид готовой конструкции. Не рекомендуется отрезать больше одной замыкающей детали, так как это затруднит подгонку следующего ряда.

Монтаж первой панели

Первый угол каменной или кирпичной панели устанавливается ниже кромки стартового профиля на 3 мм, двигаться при этом необходимо слева направо. Первая панель сдвигается влево таким образом, чтобы она уперлась в угол заподлицо (рис. 5 и 6). Первая панель аккуратно устанавливается на опорной полосе таким образом, чтобы монтажные штыри входили правильно, а температурные швы не уменьшались (рис. 7). Панель продвигается влево до угла до упора за 2 мм.

Монтаж первой панели Монтаж первой панели

Если устанавливаются панели кирпичной кладки, линия горизонтального шва совмещается с углом.

Примечание. Совмещение растворных швов с углом для сайдинга «под камень» не производится, так как рисунок этих панелей является произвольным.

Монтаж первой панели Монтаж первой панели

Перед тем, как совместить панель с углом, необходимо нанести герметик (рис. 6а).

Монтаж второго ряда

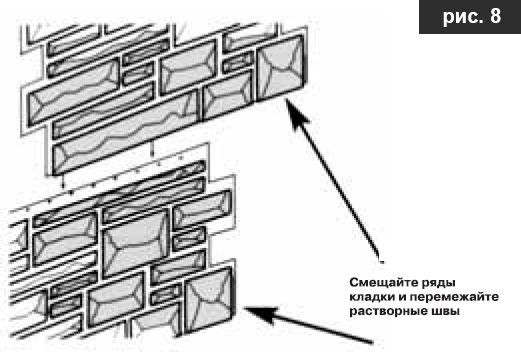

Гвозди ровно забиваются через подложку таким образом, чтобы их шляпки слегка касались поверхности панели. Следующая панель заводится в стартовый профиль, после чего придвигается к первой панели. Следующие ряды панелей устанавливаются аналогично шагам 2,3. Для того чтобы каменная или кирпичная кладка выглядела естественно, каждый последующий ряд смещается на 20 см (рис. 8,9).

Монтаж второго ряда

Не допускается заталкивание цокольного сайдинга Найлит друг на друга сверху вниз. Панель должна опускаться вниз плавно – таким образом достигается естественное крепление.

Монтаж второго ряда

Чтобы облегчить монтаж, рекомендуется слегка поднять правую сторону панели. Обязательно проверить, как закреплены все штыри-фиксаторы.

J-профили

J-профили

При монтаже панелей «под кирпич» и «под камень» на J -профили или на углы в некоторых случаях необходимо осуществить подгонку подставок, швеллеров и монтажных штырей. Эта подгонка осуществляется на расстоянии до 8 см от угла с задней стороны панелей. Для лучшей подгонки применяется J -профиль. (рис. 10). Эти профили выполняются в том же цвете, что и цвет раствора, с пазами 19 мм и 28 мм. Для панелей «под кирпич» оптимальным является размер 19 мм, для панелей «под камень» - 28 мм.

На обратной стороне панелей Nailite расположены столбики, которые имеют вид монтажных штырей. При монтаже каждого последующего ряда не рекомендуется прижимать за эти столбики панели. Эти упоры необходимы для того, чтобы при перепадах температур панели не коробились.

При забивании гвоздей их шляпки должны лишь слегка касаться поверхности панели, чтобы обеспечить ее свободное перемещение при изменении температуры.

Тепловые зазоры

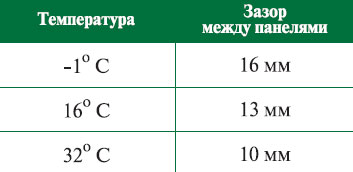

Панели могут изменять свои линейные размеры на величину до 6 мм. Примерная величина шага стыков между плитками составляет около 13 мм в каждой панели. Если монтаж панелей ведется при температуре около -1°С, панели необходимо располагать таким образом, чтобы стык плиток между панелями составлял около 16 мм – это обеспечит нормальное расширение панели при повышении температуры. Если панели монтируются при температуре около 16°С, этот зазор уменьшается до 13 мм. В случае, если монтаж панелей производится при температуре около 32°С, величина зазора должна составлять 10 мм, чтобы обеспечить возможность сжатия панели при понижении температуры (табл. 1).

Тепловые зазоры

Когда раскроенные части панелей подгоняются вокруг проемов или между окнами, подрезка выполняется с учетом припуска вокруг панелей в 3 мм, если монтаж производится при низкой температуре. Зазор такой же величины оставляется и в тех случаях, когда панели подгоняются на углах крыш, в подошвах сводов, вокруг примыканий и во всех тех местах, где достаточное перемещение панелей не представляется возможным.

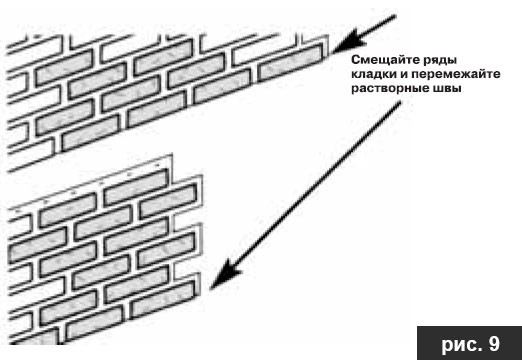

Начальные участки каждого последующего ряда перемежаются со ступенью 20 см. Крайняя деталь каждого ряда должна быть не короче 30 см.

Монтаж внутренних углов

Для отделки внутренних углов возможно применение J -профиля, можно также разметить и отрезать соответствующие части панели. Перед монтажом панелей угол рекомендуется выровнять с помощью алюминиевой или винипластовой ленты (рис. 11 и 12).

Монтаж внутренних углов Монтаж внутренних углов

Для завершения монтажа панелей на стене иногда требуется забить гвозди через лицевую сторону панели. Для этого в незаметном месте панели, к примеру, там, где располагается растворный шов, предварительно просверливаются отверстия. Диаметр этого отверстия должен несколько превышать диаметр стержня шурупа или гвоздя, чтобы обеспечить возможность температурного расширения и сжатия, но быть меньше, чем диаметр шляпки крепежа.

Монтаж отделки карниза

Карниз при монтаже панелей «под камень» и «под кирпич» выполняется поверх ряда панелей.

Сгибание отделки карниза

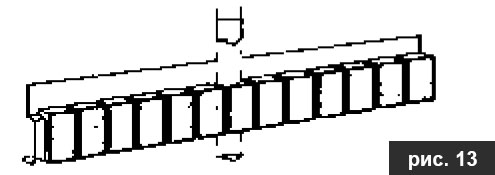

Для того, чтобы выполнить установку карнизной панели Nailite на углах, ее можно нагреть и согнуть. Перед тем, как нагревать панель, рекомендуется в месте сгиба в отделке карниза выполнить треугольный вырез (рис. 13).

Монтаж отделки карниза

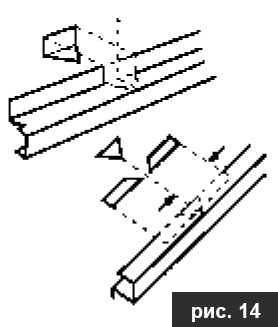

Так как панель «под камень» имеет несколько иную конфигурацию, для внешнего угла, прежде чем ее сгибать, в ней выполняются особые вырезы (рис. 14).

Монтаж отделки карниза

Примечания

  1. В месте, где два угла выполнены с вертикальным нахлестом, во время монтажа выполняется подгонка. Это необходимо для того, чтобы угол или панель располагались горизонтально. Возможно выполнение вертикальной подгонки на 13 мм.
  2. Вокруг проемов и между окнами панели подгоняются с припуском на расширение примерно 3 мм.

Крепление предметов к панелям

Не допускается крепление к обшивке Nailite арматуры. Если необходимо прикрепить арматуру, в панелях предварительно просверливаются отверстия, диаметр которых должен быть несколько большим, чем диаметр крепежа, чтобы обеспечить температурную деформацию.

Элементы арматуры должны достигать твердой подложки, размещенной под панелями.

Особые случаи и рекомендации
Ситуация Что проверять

1) Невозможно запереть панели по бокам.
2) Не получается зацепить со штырями предыдущего ряда нижнюю направляющую.

Проверить, является ли стена ровной и плоской. Убедиться, что в предыдущих панелях правильно посажены все монтажные штыри.

1)Установленные на стену панели коробятся.
2) Панели неплотно прилегают к стене.

Убедиться, что гвозди не препятствуют движению панелей. Проверить, правильно ли выполнены зазоры на боковых замках. Проверить, входят ли все штыри в соответствующие им направляющие.
