Руководство по монтажу кровельного покрытия из гибкой черепицы Ruflex

Минимальный уклон кровлиОбласть применения гибкой черепицы Ruflex:

Гибкая черепица используется на кровлях с минимальным уклоном 1:5 (11,3 градуса).

Климатические особенности монтажа:

Если битумная черепица монтируется при температуре ниже +5°С, упаковка перед монтажом должна храниться в теплом помещении. Допускается использование термофена.

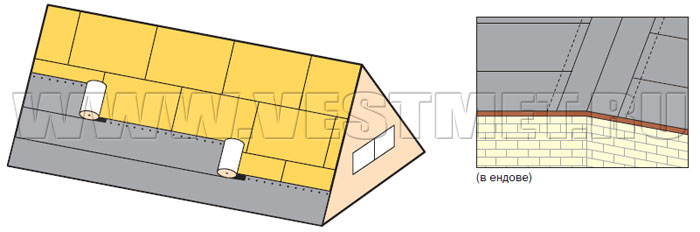

Монтаж подкладочного слоя

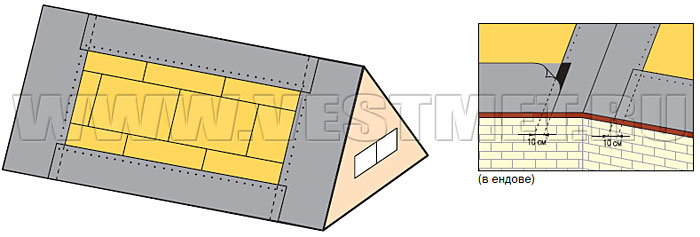

Производитель рекомендует использовать в качестве подкладочного слоя при укладке кровельный материал Ruflex К-ЕL 60/2200 или рулонный кровельный гидроизоляционный материал Руфлекс. Подкладочный слой укладывается по всей поверхности кровли. Монтаж подкладочного слоя производится параллельно карнизному свесу по направлению снизу вверх. Нахлест должен составлять не менее 10 см. Крепление подкладочного слоя выполняется с использованием кровельных гвоздей, которые располагаются с интервалом 20 см. Герметизация швов выполняется с помощью клея К-36.

Монтаж подкладочного слоя

В случае, если уклон кровли составляет более 1:3 (18 градусов), подкладочный материал может быть уложен только в ендовы, на коньки кровли, в торцевые ее части или на карнизные свесы, а также в местах, где на кровлю выходят печные трубы, вокруг мансардных окон или в местах примыкания кровли к стенам.

Монтаж подкладочного слоя

Примечание: В зависимости от того, каким способом крепится водосточная система, укладке подкладочного слоя может предшествовать монтаж кронштейнов.

Монтаж металлических карнизных планокМонтаж металлических карнизных планок

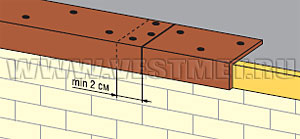

Чтобы защитить края обрешетки на свесах карниза от стекающей дождевой воды, рекомендуется поверх подкладочного ковра монтировать капельники – металлические карнизные планки. Капельники монтируются с минимальным нахлестом в 2 см. Капельники фиксируются зигзагообразно с помощью кровельных гвоздей, которые прибиваются на расстоянии 100 мм.

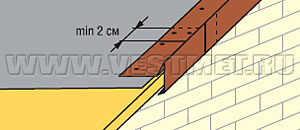

Монтаж металлических фронтонных планокМонтаж металлических фронтонных планок

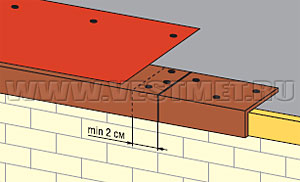

Чтобы защитить края материала обрешетки, на торцах кровли монтируются фронтонные планки. Монтаж производится с нахлестом минимум 2 см. Планки прибиваются зигзагообразно с использованием кровельных гвоздей, шаг между которыми составляет 100 мм.

Монтаж ендового ковраМонтаж ендового ковра

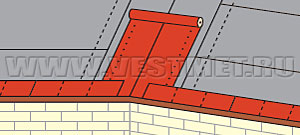

Чтобы увеличить водонепроницаемость ендов, поверх подкладочного слоя рекомендуется укладка ендового ковра RUFLEX SUPER PINTARI. Цвет ендового ковра выбирается в соответствии с цветом мягкой черепицы. Края ковра крепятся кровельными гвоздями с шагом 100 мм.

Монтаж карнизной черепицыМонтаж карнизной гибкой черепицы

Самоклеящаяся карнизная битумная черепица укладывается вдоль карнизного свеса. С каждой плитки предварительно удаляется защитная пленка, которая имеется на ее нижней поверхности. Укладка карнизной мягкой черепицы выполняется стык в стык, от места перегиба карнизной планки необходимо отступить вверх 10-20 мм. Карнизная гибкая черепица прибивается в непосредственной близости от мест перфораций. Место крепежа впоследствии перекрывается рядовой мягкой кровлей.

Монтаж рядовой черепицы Монтаж рядовой гибкой черепицы

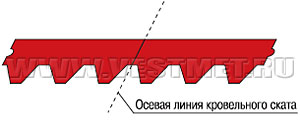

Чтобы избежать незначительных различий по цвету, рекомендуется укладывать битумную черепицу из 4-5 упаковок вперемешку. Рядовая гибкая черепица укладывается от центра карнизного свеса, перемещаясь к торцам кровли.

Мягкая черепица наклеивается, для чего с ее нижней поверхности снимается защитная пленка. После того, как пленка снята, не следует укладывать листы друг на друга. Каждый лист прибивается с использованием 4 гвоздей чуть выше лини паза (20-30 мм). Если укладка гибкой черепицы выполняется на кровлях, уклон которых превышает 1:1 (45 градусов), для крепления каждого листа используется 6 гвоздей.

Монтаж рядовой черепицы

Уклон кровли, градус

до 45° (1 : 1)

свыше 45°

Общий расход на кровлю, кг/м2

0,07*

0,1*

Расход гвоздей на один гонт, шт.

4

6

* Расход гвоздей без учёта комплектующих элементов

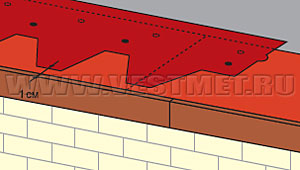

Монтаж рядовой черепицыПервый ряд гибкой черепицы монтируется таким образом, чтобы нижняя кромка ряда находилась на расстоянии не более, чем 1 см от нижнего края предварительно уложенной карнизной мягкой кровли. Места стыка карнизных листов друг с другом должны полностью прикрываться лепестками рядовых листов.

Монтаж рядовой черепицыКаждый последующий ряд монтируется таким образом, чтобы концы лепестков мягкой черепицы находились чуть выше вырезов плиток предшествующего ряда или на одном с ними уровне.

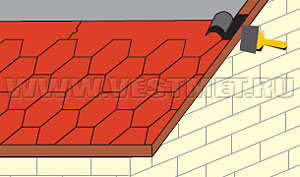

На торцах кровли излишек гибкой черепицы обрезается по краю. Листы на торцевых частях кровли проклеивается на ширину не менее 10 см клеем Katepal K-36.

Монтаж рядовой черепицыОбрезка гибкой черепицы в ендовах выполняется таким образом, чтобы ширина открытой полосы RUFLEX SUPER PINTARI на дне ендовы составляла около 15 см.

Края проклеиваются вдоль линии отреза клеем Katepal K-36 на ширину не менее 10 см. Выполняя обрезку, рекомендуется подкладывать под нее фанеру, чтобы избежать повреждения кровельного ковра.

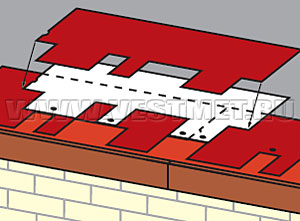

Монтаж черепицы типа RockyМонтаж гибкой черепицы типа Rocky

Рядовая мягкая черепица укладывается, начиная от центра карнизного свеса и перемещаясь по направлению к торцам конька и кровли. Укладка первого ряда выполняется таким образом, чтобы линия перфорации карнизных листов и места ее стыка закрывались лепестками рядовой гибкой черепицы. Каждый последующий ряд укладывается таким образом, чтобы места стыка нижних листов соответствовали центральной части лепестка среднего размера листа черепицы, который монтируется. Для крепления каждого ряда кровельного материала используется 4 гвоздя, которые прибиваются на 20-30 мм выше паза плитки. Гвозди прибиваются в середине с таким расчетом, чтобы следующий ряд гибкой черепицы своими лепестками закрывал шляпки гвоздей.

Примечание: При монтаже гибкой черепицы с каждого гонта снимается защитная пленка.

Монтаж коньковой черепицыМонтаж коньковой битумной черепицы

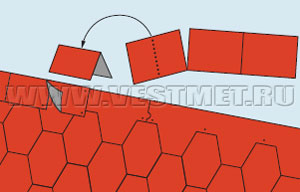

Чтобы получить лист черепицы размером 0,25Х0,33 м, необходимо карнизные листы материала разделить на 3 части. Линия раздела проходит по линии перфорации. Коньковая мягкая черепица монтируется на конек короткой стороной параллельно ему. Предварительно удаляется защитная пленка.

Плитка прибивается с использованием 4 гвоздей - по 2 гвоздя с каждой стороны конька. Это делается таким образом, чтобы гвозди прикрывались следующим листом, который накладывается с нахлестом 5 см.

Монтаж кровельных примыканий

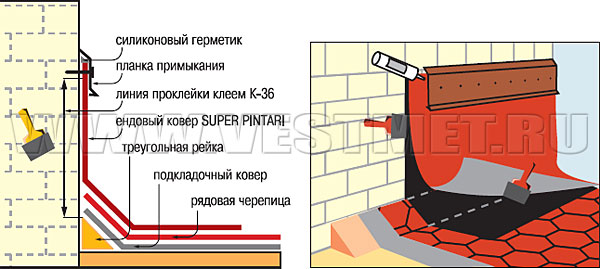

Проходы через кровлю небольшого размера (антенны и т.д.) выполняются с использованием резиновых уплотнителей. В случае прохода через кровлю труб, подверженных нагреванию (дымовые и др.), их необходимо изолировать. Чтобы смонтировать гибкую черепицу вблизи мест проходок, по периметру места соединения мягкой кровли с трубой прибивается треугольная рейка 50х50 мм. После этого вокруг трубы укладывается подкладочный ковер Ruflex (Руфлекс) KEL 60/2200. Нахлесты крепятся с использованием клея Katepal K-36. Листы кровельной черепицы укладываются таким образом, чтобы края их заводились на вертикальную поверхность трубы. Края проклеиваются клеем Katepal K-36. Труба по периметру оклеивается полосой SUPER PINTARI, для чего также применяется клей Katepal K-36. Клей наносится сплошным слоем. Полоса должна быть размещена таким образом, чтобы она прикрывала трубу сверху не менее чем на 30 см, на скате эта величина составляет 20 см. Примыкание закрывается планкой примыкания (металлическим фартуком). Крепление фартука выполняется механическим путем. Швы герметизируются с помощью устойчивого к атмосферным воздействиям силиконового герметика. Аналогично оформляются примыкания к вертикальным стенам.

Монтаж кровельных примыканий
