Руководство по монтажу кровельной вентиляции Vilpe

Монтаж вентиляции Vilpe на мягкой кровле

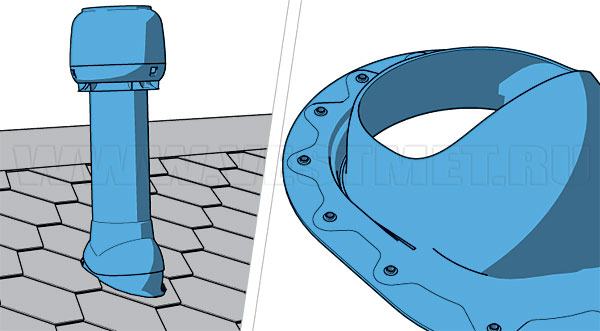

Чтобы установить вентиляционные выходы в ходе монтажа мягкой черепицы, применяется проходной элемент Хуопа.

1. К основанию кровли гвоздями крепится дополнительный кусок кровельного материала, размером 50х50 см. На этот кусок устанавливается проходной элемент, который обрисовывается по внутреннему контуру. Согласно этому контуру в основании мягкой кровли выполняется отверстие. Проходной элемент крепится к основанию гвоздями в соответствии с внешним диаметром фланца.
2. Фланец промазывается битумным клеем.
3. Выходы антенн, вентиляционные и другие выходы крепятся к проходному элементу, для чего используются входящие в комплект поставки шурупы.

Если имеющееся расстояние до конька мягкой кровли превышает один метр, необходима установка снегозадержателя перед вентиляционным элементом.

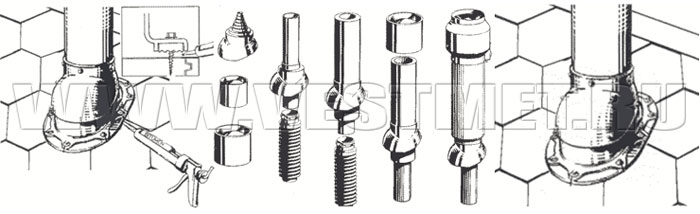

Для установки вентиляционных выходов Vilpe на уже смонтированную мягкую кровлю применяется проходной элемент Классик

1. Проходной элемент устанавливается на смонтированную мягкую кровлю и обрисовывается в соответствии с внутренним контуром.
2. Согласно полученному контуру вырезается отверстие в основании мягкой кровли.
3. Проходной элемент крепится к основанию мягкой кровли с использованием гвоздей.
4. Соединение герметизируется силиконом.
5. Крепление выходов антенн, вентиляционных выходов и др. к проходному элементу выполняется с использованием шурупов, которые входят в комплект поставки.

Монтаж вентиляционных элементов на металлической кровле

Если установка вентиляционных выходов осуществляется на стадии монтажа металлической кровли, применяется проходной элемент Пелти.

1. Шаблон, который входит в комплект поставки, накладывается на металлическую поверхность кровли и обрисовывается.
2. Согласно полученному контуру вырезается отверстие.
3. Резиновый уплотнитель крепится к профилю шурупами. Контур герметизируется силиконом.
4. Петли, которыми снабжается уплотнитель, накидываются на штырьки, которые имеются на проходном элементе. Проходной элемент крепится к металлопрофилю с помощью шурупов.
5. Выходы антенн, вентиляции и др. к проходному элементу крепятся с помощью входящих в комплект поставки шурупов.

6. Уплотнитель гидроизоляционного слоя прибивается к обрешетке со стороны чердака, для чего используются гвозди.

Монтаж уплотнителя гидроизоляционного слоя

1. Уплотнитель прикладывается и обрисовывается в соответствии с имеющимся отверстием в профиле по внутреннему контуру.
2. Согласно обрисованному контуру вырезается отверстие.
3. Шлейки, расположенные по нижнему и верхнему краю уплотнителя, прибиваются к обрешетке.
4. Места соединения гидроизоляционного материала и уплотнителя обрабатываются силиконом.

При монтаже вентиляционных выходов на готовой кровле рекомендуется использование проходного элемента Классик.

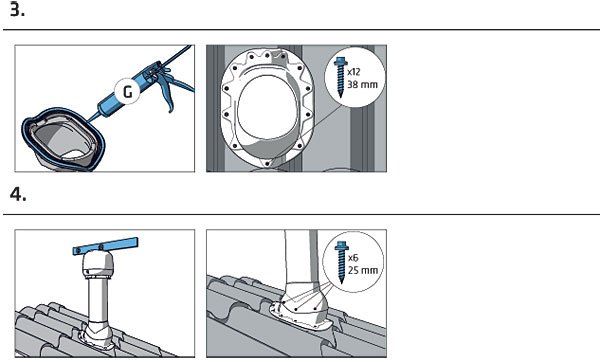

1-2. Контур обрисовывается по шаблону. Согласно контуру вырезается отверстие.

3-4. Проходной элемент крепится к кровле с помощью шурупов так, как показано на рисунке.

Крепление выходов антенн, вентиляционных и других выходов к проходному элементу выполняется с помощью шурупов, которые входят в комплект поставки.

В случаях, когда расстояние до конька кровли превышает 1 метр, необходима установка снегозадержателя перед вентилятором Vilpe.

Инструкция по монтажу вентиляции Vilpe

Условные обозначения, используемые в инструкции

- Для кровель с гидроизоляционной пленкой.

- Для кровель с битумной гидроизоляцией.

- Для районов со снежными зимами устанавливается снегозадержатель.

- При вырезании отверстия использовать шаблон из упаковки.

- Применять клей и герметики для пластика и металла (на безуксусной основе).

- Применять герметики для пластика и битумных материалов.

- Саморез, не входит в комплект.

- Уплотнительная лента для полипропилена и гидроизоляции, не входит в комплект.

- Касается кровель из цементно-песчаной черепицы.

- Касается кровель из металлочерепицы.

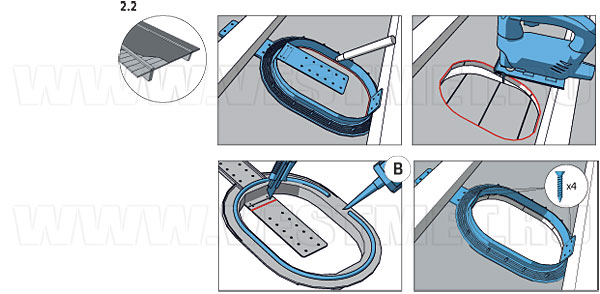

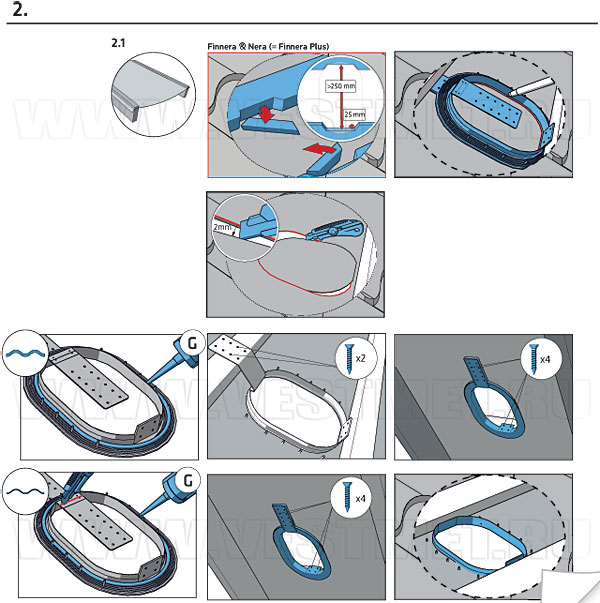

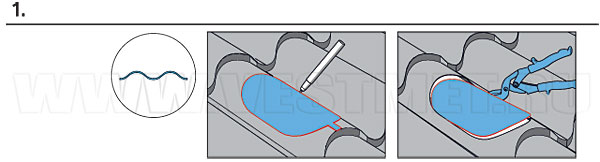

Монтаж кольца гидрозатвора

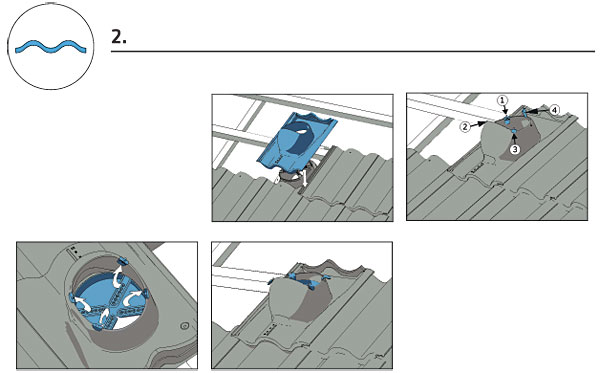

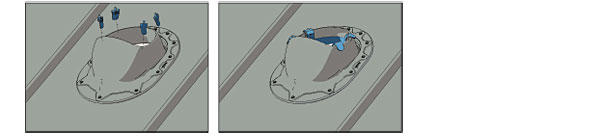

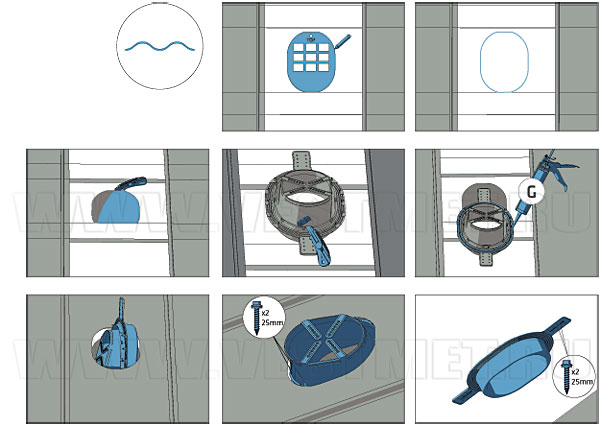

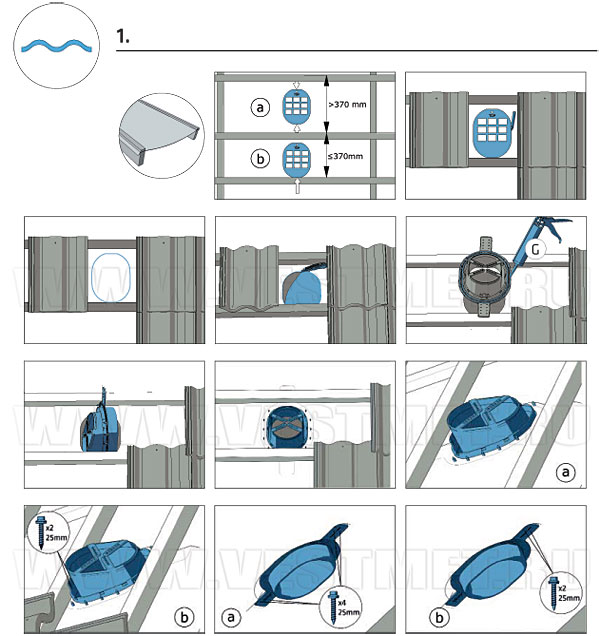

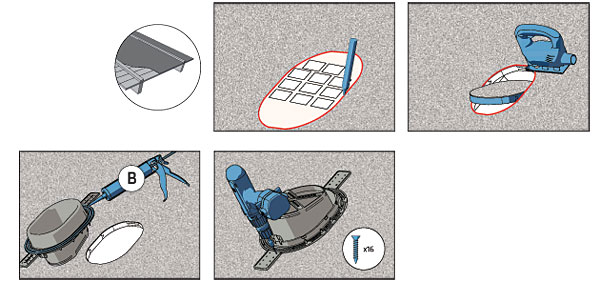

Монтаж 2K-уплотнителя гидрозатвора

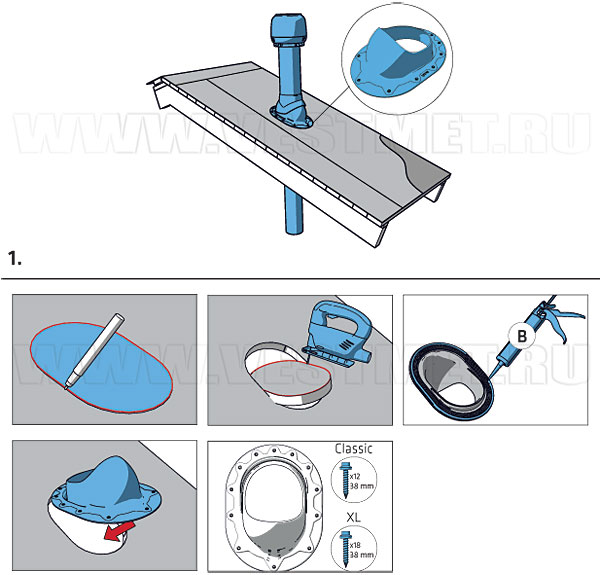

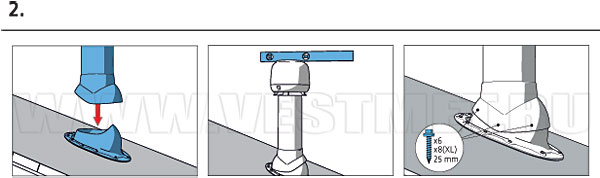

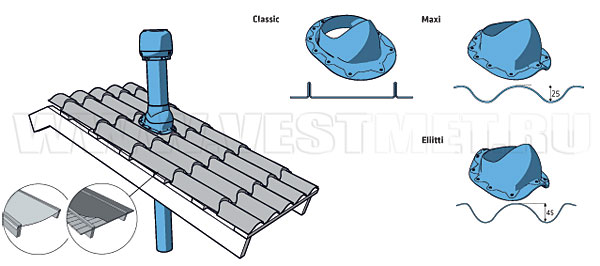

Установка проходного элемента Vilpe CLASSIC

На готовую мягкую кровлю

На металлическую кровлю

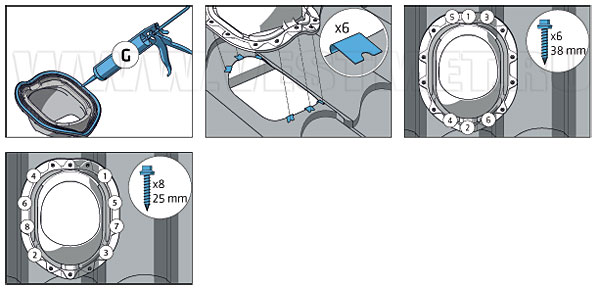

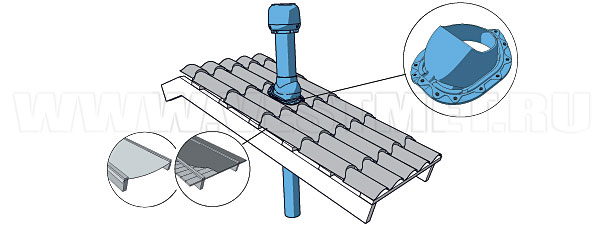

Установка проходного элемента Vilpe Muotokate

Проходной элемент VILPE MUOTOKATE для металлочерепицы с округлым профилем с длиной волны не менее 350 мм и высотой волны 25-45 мм.

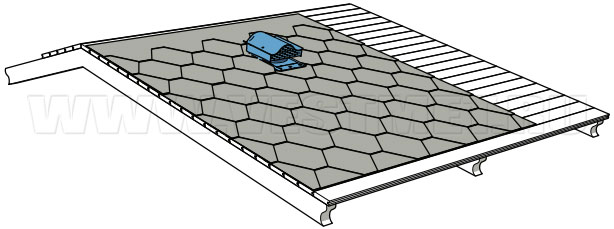

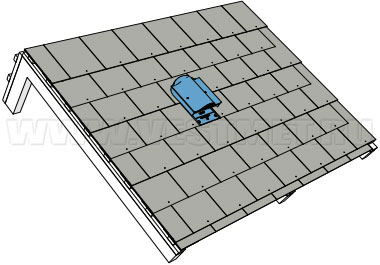

Установка HUOPA-KTV вентиля

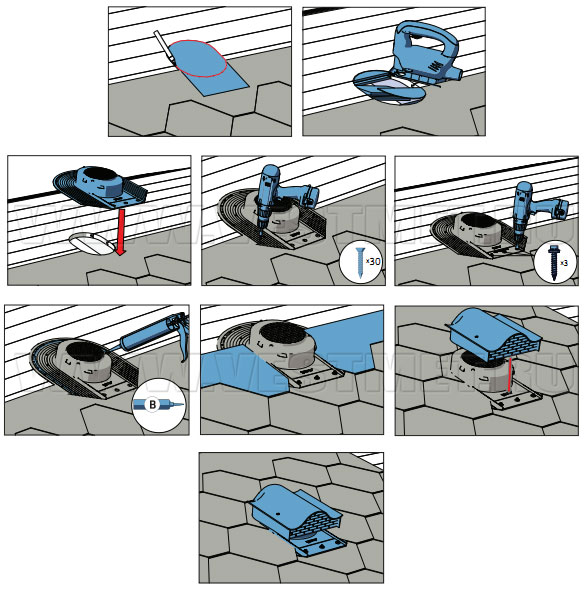

Вариант A

- Использовать битумный герметик.

- Шуруп-саморез, не входит в комплект.

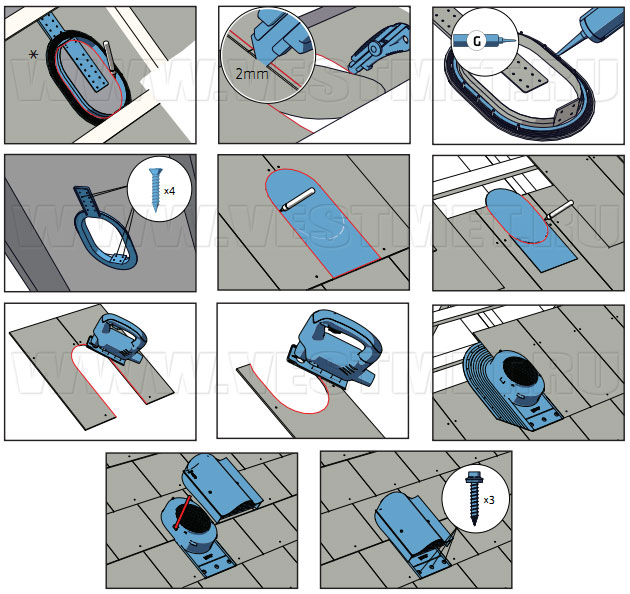

Вариант B

- Использовать герметик на безуксусной основе.

- Шуруп-саморез, не входит в комплект.
