Инструкция по монтажу водосточных систем VINYLON

При разработке конструктива водосточной системы VINYLON основной задачей было создать систему, которую любой человек, даже не имея достаточного опыта, сможет смонтировать в одиночку. Итогом проделанной работы стала уникальная система быстрого и удобного монтажа EasyFix.

Что же такое система монтажа EasyFix?

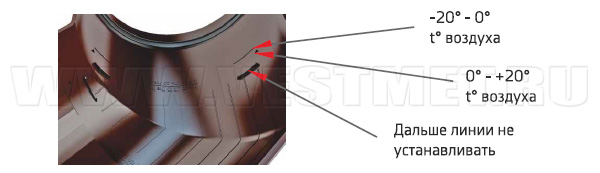

Специальный замок желоба позволяет фиксировать желоба в фитинги и кронштейны в одно движение. Благодаря усиленным краям желоб держит форму, и не перекручивается при установке в кронштейны. Специальные микроупоры показывают верное положение желоба в зависимости от температуры воздуха.

Удобное расположение монтажных отверстий дает возможность монтировать водосток практически из любого положения и при любом варианте стропильной системы. А также использовать при монтаже обычные кровельные саморезы (Ø4,8 и Ø5,5 мм).

Чтобы понять, как работает система монтажа EasyFix, и качественно смонтировать водосточную систему на вашем доме, ознакомьтесь с опубликованной ниже инструкцией по монтажу водосточной системы VINYLON.

Инструменты

Водосточные системы ВИНИЛОН легко собирать и устанавливать. Для монтажа понадобятся простые инструменты и минимальные навыки работы с ними.

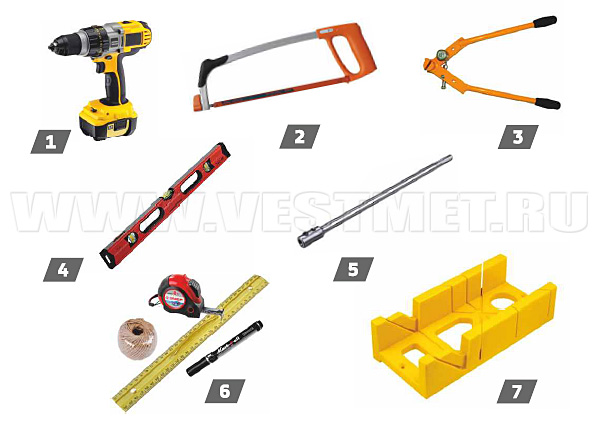

Оборудование и крепеж для установки водосточной системы VINYLON

  1. Шуруповерт;
  2. Ножовка по металлу;
  3. Полосогиб - используется для изготовления металлических кронштейнов. Они понадобятся, если водосток будет устанавливаться на крышу без лобовой доски;
  4. Строительный уровень;
  5. Удлинитель для бит длиной не меньше 130 см. Его можно заменить длинной отверткой;
  6. Измерительные приборы и приспособления для разметки: рулетка, меловой шнур или маркер длинная линейка;
  7. Стусло с глубиной и высотой рабочей части не меньше 90 мм. Оно понадобится для точного распиливания желобов и труб.

Крепеж

Для монтажа водостока Vinylon специалисты компании "Вестмет" рекомендуют использовать крепеж с антикоррозийным покрытием. Вам понадобятся саморезы с длиной рабочей части не меньше 4,2 мм и плоской шляпкой диаметром не менее 8 мм.

Обратите внимание: саморезы с потайной головкой использовать нельзя.

Основные правила монтажа водостоков Винилон

Уклона в сторону воронки/воронок

  1. Собирать водосточную систему надо сверху вниз. Сначала собираются и устанавливаются водосборные желоба, а затем водоотводные трубы.

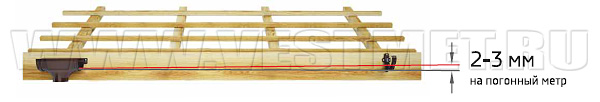

  2. Водосборный желоб должен иметь уклон величиной 2-3 мм на 1 м. длины в сторону воронки (воронок). Если для установки желобов используют металлические кронштейны, уклон обеспечивают, подгибая их в нужных местах. Кронштейны из пластмассы нельзя подгибать: поэтому их просто крепят на разной высоте.

Правила установки желобов

Правила установки желобов

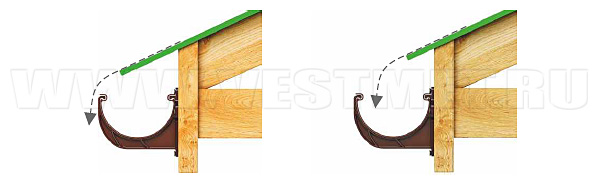

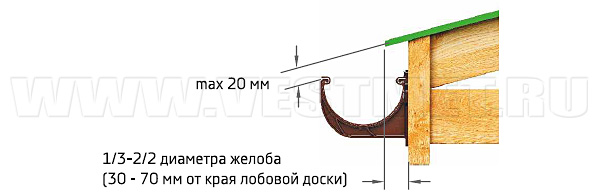

Желоб необходимо устанавливать так, чтобы даже при сильном ливне вода с крыши попадала в него, а не переливалась через край (см. рисунок). Для этого свес кровли должен быть расположен на расстоянии 30…70 мм от края лобовой доски (чем круче уклон кровли, тем больше расстояние).

Правила установки желобов

Правила установки желобовВнимание! Желоб следует устанавливать немного ниже уровня ската кровли, чтобы в него не попадал скатывающийся снег. Если это невозможно, на крышу необходимо установить снегозадержатели.


Установка водосточной системы Vinylon

Водосбор включает в себя горизонтальные элементы водостока, в том числе:

  • водосборные желоба;
  • углы желобов;
  • кронштейны;
  • соединительные муфты;
  • воронки.

Последовательность действий

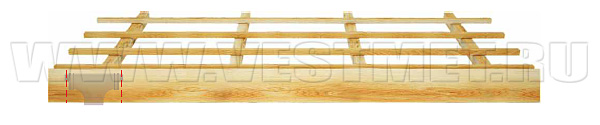

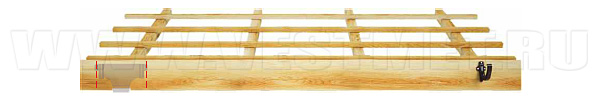

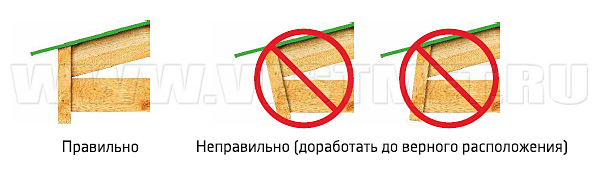

1. Убедитесь, что лобовая доска расположена вертикально.

Установка системы водосбора

2. Выберите место установки воронки. Она должна располагаться над будущей водосборной трубой или близкой к ней.

Установка системы водосбора

3. Установите кронштейн в самой высокой (то есть наиболее удаленной от воронки) точке водосбора. По возможности его следует ставить как можно ближе к угловому элементу.

Установка системы водосбора

4.Установите воронку, закрепив ее на лобовой доске или на кронштейнах так, чтобы обеспечить необходимый уклон желобов.

Установка системы водосбора

На боковой стенке воронки водостоков ВИНИЛОН проделаны четыре отверстия для крепежа, но для надежного монтажа достаточно двух крепежных элементов. Четыре отверстия сделаны для того, чтобы вы могли выбрать удобные для вас точки крепежа.

Установка системы водосбора

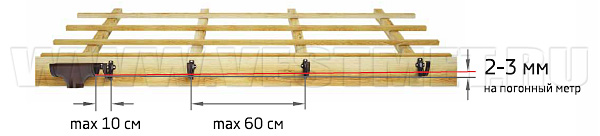

5. Установите кронштейны между уже установленным «верхним» кронштейном и воронкой. Ближайший к воронке кронштейн должен быть установлен на расстоянии не больше 10 см от него. Инженеры компании "Вестмет" напоминают, то расстояние между кронштейнами должно составлять не больше 60 см: в противном случае желоба могут прогибаться под собственным весом или весом снега.

Установка системы водосбора

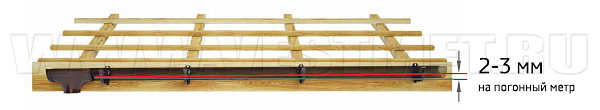

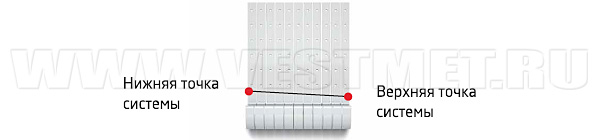

6. После установки кронштейнов необходимо отрегулировать их так, чтобы они обеспечили нужный уклон. Для этого необходимо сначала провести линию уклона, а затем подогнуть кронштейны по этой линии.

Установка системы водосбора

7. Начинайте установку желобов. На кронштейнах водосточной системы Винилон есть маркировочные элементы и упоры, которые не дадут вам установить водосток неправильно.

Установка системы водосбора

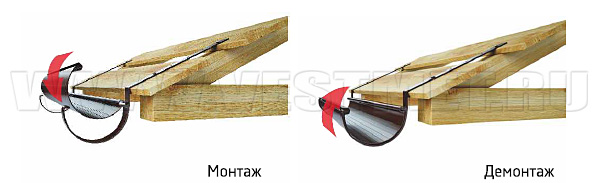

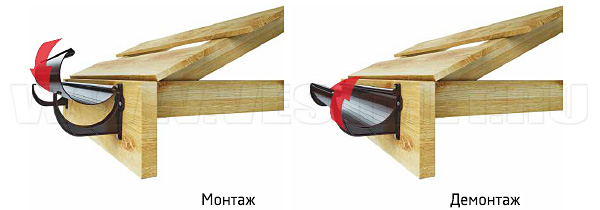

Для установки желоба сначала заведите его дальний край на дальний выступ кронштейна, как показано на рисунке, а затем опустите желоб и защелкните его на ближнем крае кронштейна. Чтобы извлечь желоб из принимающего элемента, достаточно повернуть его в сторону кровли.

Установка системы водосбора



Установка системы водосбора

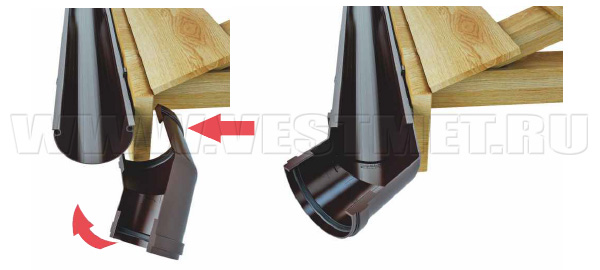

8. После установки желобов закрепите на них заглушки и угловые элементы.

Установка угловых элементов

Принцип установки угловых элементов

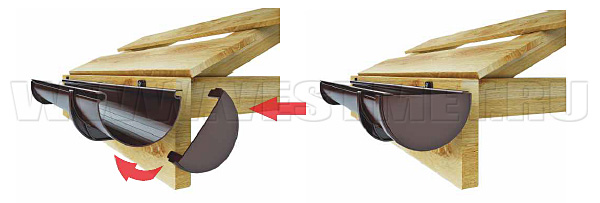

Установка заглушек

Принцип установки заглушки желоба

Установка системы водостока

Система водоотведения включает в себя:

  • водоотводные трубы;
  • переходные элементы;
  • сливы;
  • соединительные муфты;
  • хомуты.

Крепление хомутов

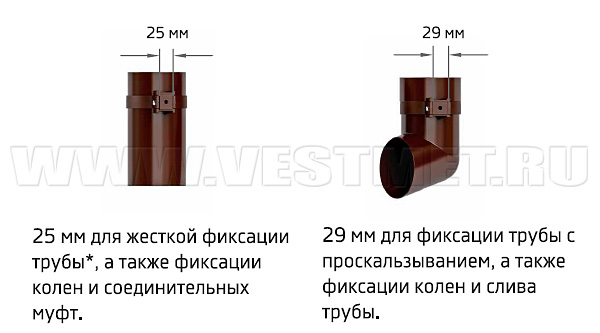

Хомут поставляется компанией "Вестмет" со всем необходимым крепежом. Он может фиксировать трубу жестко или с небольшим зазором. Жесткую фиксацию можно использовать только в том случае, если труба не будет заканчиваться сливом.

Установка системы водоотведения


Переход от водосбора к водоотводу

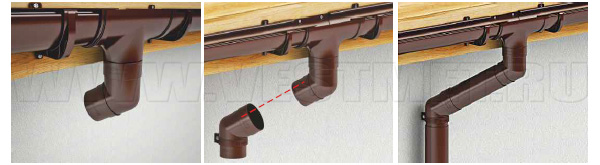

Для перехода горизонтальной водосборной части в вертикальную водоотводную следует использовать два одинаковых колена (ВИНИЛОН предлагает поворотные колена с углом 45° и 67°) и отрезок трубы нужной длины. Эти элементы устанавливаются, как показано на рисунке.

Установка системы водоотведения

Последовательность действий

  1. Наденьте верхнее поворотное колено на воронку до упора.
  2. Наденьте на нижнее колено хомут.
  3. Отметьте место установки нижнего колена. Оно должно быть установлено так, чтобы оси верхнего и нижнего колен совпадали, и между ними можно было установить патрубок.
  4. Подготовьте патрубок необходимой длины. Он должен быть таким, чтобы входить в нижнее колено до упора, а в верхнее – до отметки «вставить до линии».
  5. Соберите конструкцию из двух колен и патрубка и закрепите ее хомутом на нижнем колене.

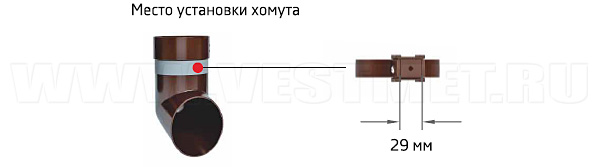

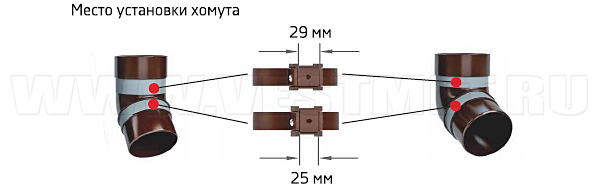

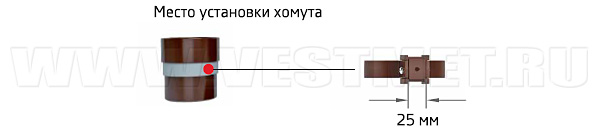

Место установки хомута



РазметкаРазметкаУстановка вертикальных элементов

Разметка

  1. Отметьте на стене место установки слива трубы. Точка слива должна находиться на высоте не меньше 25 см над землей.
  2. Отметьте место установки соединительной муфты (если она нужна).

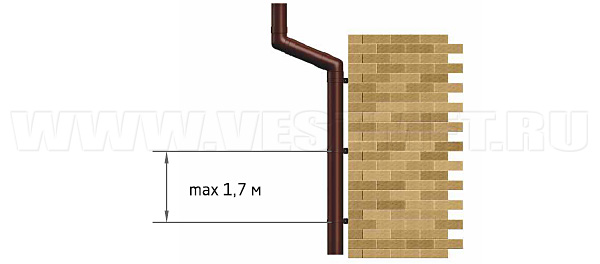

  3. Отметьте места установки промежуточных хомутов. Максимальное расстояние между хомутами для вертикальных труб – 1,7 м.
Установка системы водоотведения



Установка системы водоотведения



Установка системы водоотведения

Обратите внимание: все элементы водоотводной трубы должны быть расположены вертикально. Постоянно контролируйте положение установленных труб во время монтажа водосточной системы Vinylon.

Установка системы водоотведения

Монтаж

  1. Установите хомут слива трубы. Этот хомут несет наибольшую нагрузку: поэтому используйте дополнительные шайбы для крепления. Не затягивайте хомут до конца.
  2. Если надо, установите соединительную муфту.
  3. Установите основания хомутов.

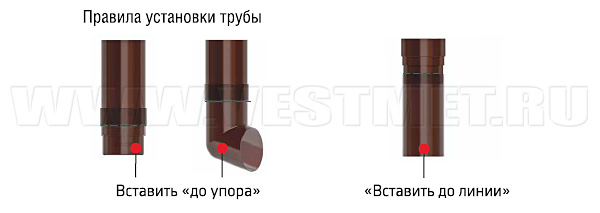

  4. Приступайте к установке труб. Снизу труба устанавливается до отметки «вставить до линии», сверху – до упора.
  5. Установите промежуточные хомуты в основания и затяните их.

Монтаж на фасады с отделкой из винилового сайдинга

Система водосбора

Установка кронштейнов на лобовую доску

Виниловый сайдинг Винилон подвержен значительному тепловому расширению: если вы просто закрепите кронштейны без зазоров, при резких перепадах температур панели могут деформироваться. Чтобы избежать деформации, используйте проставочные шайбы.

Особенности монтажа водостоков на доме, отделанном виниловым сайдингомСверлом для дерева рассверлите в лобовой доске отверстия диаметром 15…16 мм.

Особенности монтажа водостоков на доме, отделанном виниловым сайдингомНаденьте проставочные шайбы на саморезы, которыми будет прикручиваться кронштейн. Наружный диаметр шайбы должен быть больше диаметра высверленного отверстия.

Особенности монтажа водостоков на доме, отделанном виниловым сайдингомЗакрепите кронштейн. Убедитесь, что виниловая доска, через которую проходят саморезы, может перемещаться в разные стороны.


Система водоотведения

Установка оснований кронштейнов для водоотводной системы

Основания кронштейнов следует крепить к вертикальным элементам обрешетки, на которой удерживается сайдинг. Для того, чтобы основание хомута не зажимало виниловую панель, в панели заранее вырезают прямоугольное отверстие. Оно должно быть на 1…2 мм больше, чем основание кронштейна – это позволит избежать повреждения сайдинга при тепловых деформациях.

Особенности монтажа водостоков на доме, отделанном виниловым сайдингом

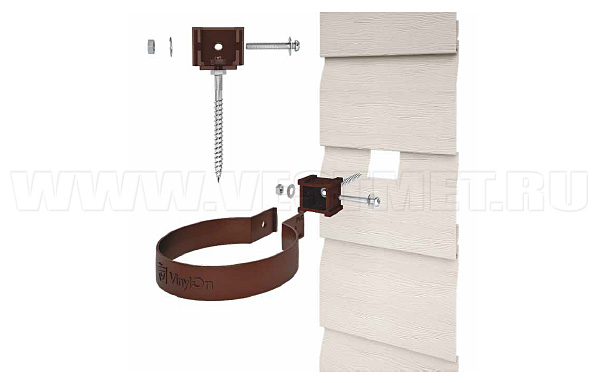

Для фиксации основания хомута следует использовать сантехнической шпильку с двумя гайками, одна из которых устанавливается «перед», а вторая – «за» основанием (см. рисунок).
