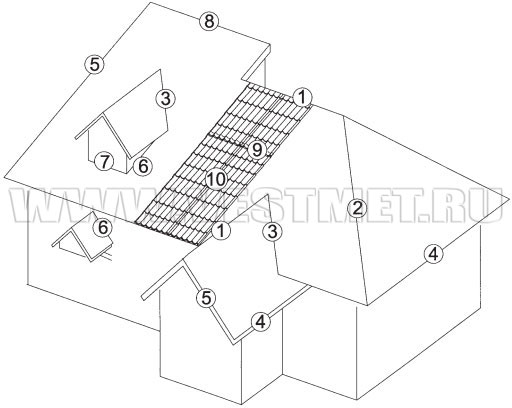

Кровельные изделия
|
Используемые аксессуары Коньковая планка (фасонная/гладкая) + уплотнениеКоньковая планка (фасонная/гладкая) + уплотнение косое Разжелобка + уплотнение под разжелобку Карнизная планка + уплотнение под карниз Фронтонная планка Состыковочная планка Состыковочная планка + уплотнение под состыковку Фронтонная планка + уплотнение под конёк Уплотнительная лента для пологой крыши Уплотнительная лента для пологой крыши |
Прием товара
Проверьте количество полученного товара по накладным. Рекламация в отношении количества или качества товара должна быть обоснована и заявлена производителю или поставщику в течении 8 суток с даты поступления товара на место назначения. Бракованное изделие не следует использовать. Завод не несёт ответственность за неправильный монтаж или небрежное обращение с изделиями.
Продукция Weckman Steel Oy соответствует требованиям ГОСТ 24045-94 и СТО 39503467-003-2007.
Техника безопасности при монтаже металлочерепицы Векман
Избегайте перемещения больших листов в ветреную погоду во избежание их повреждения. При работе с металлическими листами используйте рукавицы и защитную одежду, т.к. края листов очень острые и могут иметь зазубрины. Кровельные листы очень скользкие, особенно мокрые или покрытые ледяной коркой. Используйте при ходьбе на крыше трос безопасности и надлежащую обувь. Проверьте исправность и грузоподъёмность механизма. При перемещении груза находиться под ним строго запрещается. При монтаже соблюдайте технику безопасности.
Условия хранения
Листы должны быть загружены на деревянную ровную подкладку. Пакеты должны быть уложены на расстоянии 20 см от поверхности. Поперечные бруски должны располагаться не более чем через метр (см. рис.1).

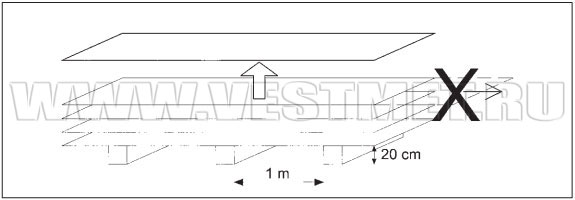

Рис.1 Укладка листов и обращение с ними
При разгрузке пакетов листы необходимо поднимать, ни в коем случае не вытягивать. Острый край листа может повредить покрытие лежащего под ним листа. Тонкие металлические листы легко царапаются и гнутся, что требует осторожного обращения с ними. Длинные листы (фасонные) могут прогнуться – их нельзя поднимать за края. Перемещайте листы в вертикальном положении, держась за боковые стороны. Загрязнения с листов смывать нейтральным моющим средством. Сильные очищающие средства могут повредить пластиковый слой покрытия.
Хранение и складирование
Оцинкованные листы нельзя хранить в плотной упаковке. Листы должны быть уложены на наклонные бруски так, чтобы попавшая между листами вода могла стекать и испаряться. Листы, покрытые пластиком, можно хранить в упаковке или без неё не более двух недель. При необходимости хранения более двух недель, покрытые пластиком листы укладывают как и оцинкованные. Листы связываются в пачки во избежание неприятностей в ветреную погоду.
Перед монтажом следует проверить длины скатов крыши по диагоналям (см. рис.2), чтобы убедиться в прямоугольности кровли. Листы укладывают по линии карниза.

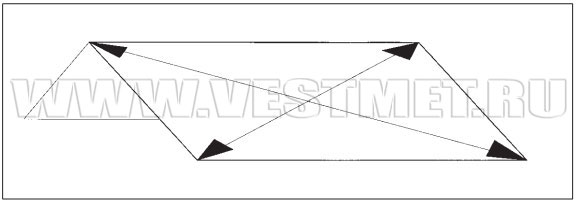

Рис.2 Измерение ската по диагоналям (крест-накрест)
До укладки листов установите необходимые дополнительные опорные доски и бруски для сквозных выводов (напр. пожарный люк) и элементов безопасности на крыше (кровельные и стеновые лестницы, мостик на крыше, снегоуловитель). Листы поднимают на крышу по вертикальным балкам, наклонно прислоненным от карниза до земли (см. рис.3).

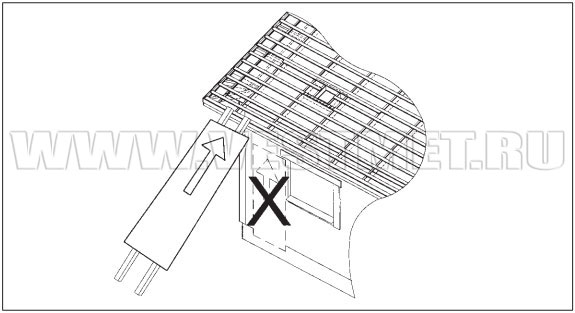

Рис.3 Перемещение листа на крышу
Необходимая резка удаётся лучше всего ножовкой по металлу или ножницами, ручной электропилой с твердосплавными зубьями. Запрещена резка листов шлифмашинкой (болгарка) с абразивными кругами. Следует избегать использования подобного инструмента вблизи стального листа на расстоянии до 10 метров, так как резка и горячие искры расплавляют покрытие. Рабочая поверхность листа должна быть защищена от всевозможных искр и стружек. Очисти поверхность листа от стружек резки и сверла, также от всевозможных металлических предметов (крепежи, клепки), которые могут вызвать поверхностные повреждения и коррозию. После монтажа рекомендуется закрасить соответствующими красками для металла края металла у карниза, лист по краю обреза и царапины на листах. Применяйте достаточно высокие монтажные стойки, расположенные на расстоянии удобном для работы.
Четыре вида фасонных кровель:
тип 1/1025
тип 2/1050
тип 3/1120
тип 4/1100

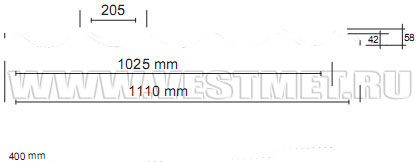

Тип 1/1025

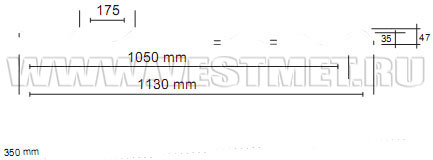

Тип 2/1050

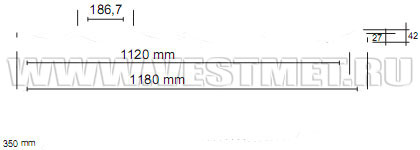

Тип 3/1120

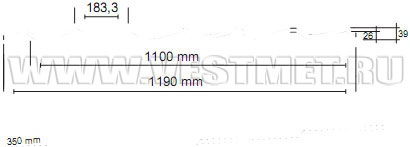

Тип 4/1100
Обмер листов
За длину листа, как правило, принимается длина ската. Если на скате крыши имеются выступы («С», см.рис.4), необходимо учитывать шаг (400 мм – тип 1, и 350 мм – тип 2, 3 и 4), чтобы в местах перехода на листы другой длины совпал рисунок черепицы.

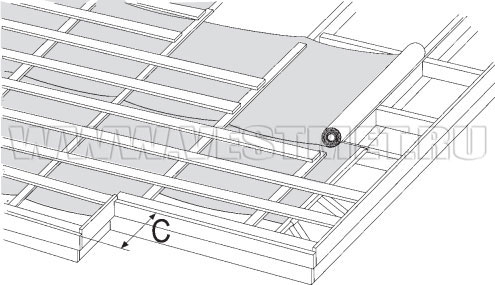

Рис.4 Основание кровли
Если скат имеет ступенчатую форму или длина ската более 6 м, то при монтаже кровли можно использовать листы разной длины. При покрытии ската двумя или более листами, учитывать нахлёст - 130 мм. В исключительных случаях, при заказе листов следует сообщить о дополнительном нахлёсте.
Рекомендуемая длина фасонной кровли указана в таблице 1.
Таблица 1. Данные металлочерепицы Weckman
Полезная ширина, мм |
Полная ширина, мм |
Максимальная длина, мм |
Минимальная длина, мм |
|
Тип 1/1025 |
1025 |
1100 |
6500 |
530 |
Тип 2/1050 |
1050 |
1130 |
6500 |
450 |
Тип 3/1120 |
1120 |
1180 |
6500 |
450 |
Тип 4/1100 |
1100 |
1190 |
6500 |
450 |
Листы типа 1/1025 в некоторых длинах имеют дополнительный поперечный изгиб, что облегчает монтаж и препятствует расползанию листа, что следует учесть при заказе листов типа 1/1025 разной длины на один и тот же скат. Если кровля имеет сложную форму и вы решили использовать черепицу типа 1/1025, лучше всего тщательно обмерить крышу, а за расчетом длины кровельных листов обратиться к специалистам.
Расчет листов
Рассчитывается количество листов следующим образом: длину конька делят на полезную ширину профильного листа и округляют до полной единицы (умножают на количество ската). Полезная ширина последнего ската = полной ширине. Ширину (номинальную) металлочерепицы см. в таблице 1. При замере шатровой крыши, разрезанный лист металлочерепицы нельзя использовать на зеркально – противоположном скате из-за поперечного рисунка. Квалифицированный персонал по расчету кровли Векман поможет рассчитать расход листов для вашей кровли.
Гидроизоляционный настил и вентиляционные рейки
Под листы нужно использовать нижний гидроизоляционный настил, препятствующий попаданию конденсата на конструкцию кровли. Настил расстилают внахлёст по направлению конька, начиная с области карнизного свеса. Крепят настил к стропилам, например, клёпками. Нахлёст настила – в среднем 150 мм. Не натягивайте настил туго между стропилами, оставьте пр. 20-30 мм провиса. По обе стороны конька (шатрового конька) протяните в перегиб более 100 мм настила (см. отдел 2.4). Настил протяните в зоне карнизного свеса так, чтобы конденсат не стекал на стеновую конструкцию и, чтобы струя воздуха беспрепятственно могла пройти к верхней части настила (см. рис. 5).
В зоне фронтонного свеса: настил протяните на расстояние 200 мм от крайней точки стеновой конструкции (см. рис. 6).
Обрешетку прибивают поверх гидроизоляционного настила (мин. толщина досок 32 х 50 мм, рис. 4).

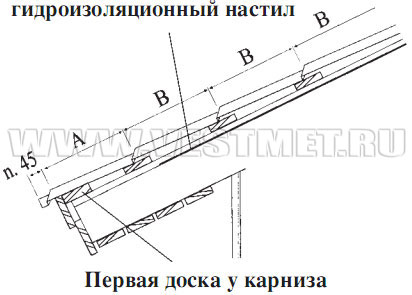

Рис.5 Гидроизоляционный настил
Первая доска у карниза толще других:
на 15 мм - для типа 1
на 10 мм - для типа 2, 3 и 4
Распределение стропил |
900 мм |
1200 мм |
Крепеж по верху волны |
Крепеж по верху волны |
||
А |
А |
В |
||||
Сечение доски обрешетки |
32 х 100 мм |
тип 1/1025 тип 2/1050 тип 3/1120 тип 4/1100 |
350 300 300 300 |
390 330 330 330 |
400 350 350 350 |
|
Вентиляция
Рис.6 Фронтон

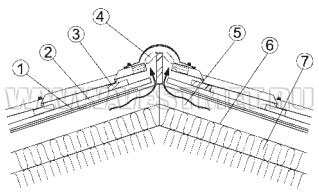

Рис.7 Вентилируемый уплотнитель конька
 |
|
Вентиляция обрешетки
Поверх гидроизоляционного настила, в местах стропил, прибивают вентиляционные рейки так, чтобы от карниза струя воздуха беспрепятственно проходила между настилом и кровельным листом. Воздух с карниза удаляется через вентиляционный элемент конька (шатрового конька) или при коротких строениях конька (до 10 м.) через торец фасонного конька. При кровельном примыкании, при стыке кровли со стеной, вентиляция осуществляется по схеме, например, как на рисунке 9.
Нижняя вентиляция настила
Зона карнизного свеса должна обеспечивать беспрепятственное направление воздуха от карниза в вентиляционное пространство под кровельным материалом. Воздух далее удаляется через ветровые окошки чердака. В кровельных конструкциях, где теплоизоляция направлена по скату до конька, гидроизоляция не натягивается до конька, оставляется непокрытым у конька (прибл. 100 мм) и попадание воды в строение предотвращает вентилируемое уплотнение конька ”ТОП-РОЛЛ” (см. рис. 7) или вентиляционный конек (см. рис. 8). Для предотвращения просачивания влаги на обрешетку под конек на обрешётину прибивается полоска из гидроизоляции.
Рис.8 Вентиляционный конек
 |
|

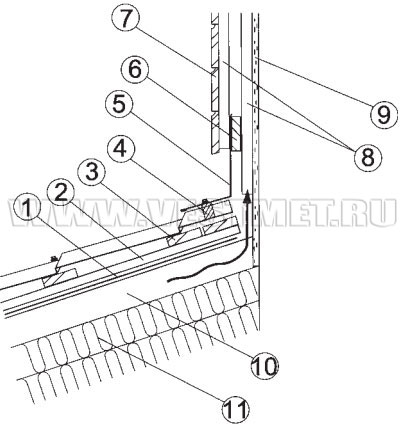

Рис.9 Стык кровли и стены
 |
|
На шатровую и двухскатную кровлю таким же образом устанавливается вентиляционный конёк. Нижний вентиляционный зазор под настилом по всей длине конструкции должен составлять не менее 100 мм. Следует использовать надстропильный вентиляционный брус, в случае заполнения ватой до уровня высоты стропил, для полной нижней вентиляции.
Обрешетка
При выборе толщины обрешетины следует принять во внимание высоту профильного листа и соответствующую длину крепежа (если крепеж с волны профиля). Минимальное сечение досок - 32 х 100 мм. (рис 5). Выходящая на карниз доска должна быть толще других. Для фасонной черепицы типа 2, 3 и 4 - на 10 мм толще, у черепицы типа 1 - на 15 мм толще. Интервал установки обрешетины для фасонной кровли соответствует кратности черепицы. Доски крепятся к стропилам горячеоцинкованными гвоздями 2,8 х 75 мм (2 шт./перекрёст).
Внимание! Оставить у конька непокрытым гидроизоляцией приблизительно 100 мм (см. рис. 10).
Прикрепите 2 обрешетины у конька, на которые укладывают полоску из гидроизоляции.

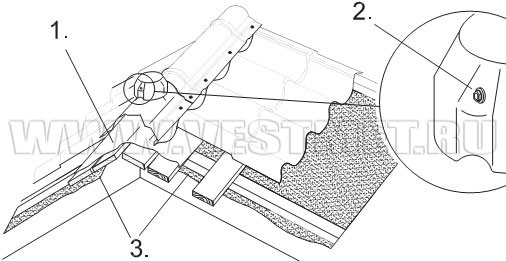

Рис.10 Строение конька
|
 |
Установите необходимые дополнительные опорные доски и бруски для сквозных выводов (напр. пожарный люк, вентиляционная фурма, дымовая труба), см. рис. 11.

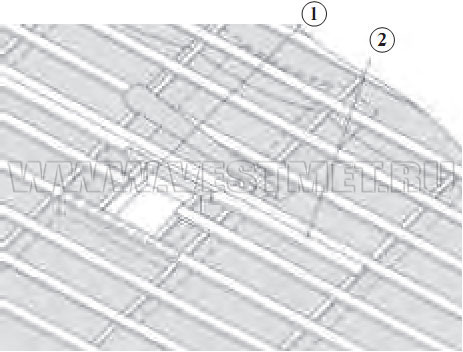

Рис.11 Опорные доски сквозного вывода
 |
|
Используйте брусок под шов при монтаже двух или более листов
Укладка листов
При монтаже следует аккуратно ходить по кровельному листу, так как лист может не выдержать больших нагрузок! При ходьбе по профильному листу следует наступать в места обрешётки. Укладку листа типа 1, 2 и 3 начинают справа налево и наоборот у типа 4. При укладке металлочерепиц с правого торца, край следующего листа подкладывается под последнюю волну предыдущего листа (капиллярный паз накрывается следующим листом), что облегчает монтаж и предотвращает сползание последнего листа, благодаря его поперечному гофрированию.
Листы укладывают по линии карниза, с выступом от него на 45 мм. Монтаж следует начинать, укрепив первый лист одним шурупом по середине у конька, в прогиб волны. Затем уложите второй лист и скрепите нахлёст одним шурупом по верху волны под первой поперечной складкой. Проверьте, что поперечные складки хорошо стыкуются и нижние края составляют ровную линию. Два листа скрепить между собой в нахлёсте шурупами 4,8 х 2,8 мм под каждой поперечной складкой. Скрепите таким образом 3 - 4 листа между собой и выровняйте с помощью отбивочного шнура нижний край по линии карниза. Только после этого листы прикрепляют к обрешетке. Монтаж следующих листов продолжают, прикрепив лист сначала к предыдущему листу и только затем крепить к обрешетке.
Порядок монтажа листов при горизонтальном нахлёсте (см. рис. 12).

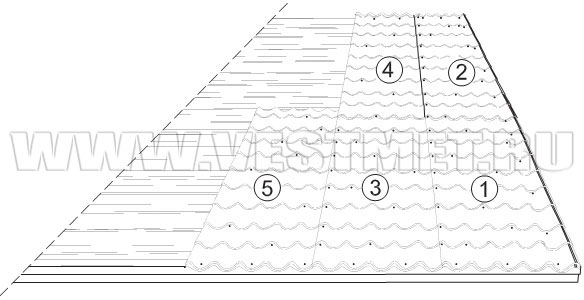

Рис.12 Порядок установки листа и расположение крепежа.
| Расход крепежа (Рис.12) | Расход шурупов на кровлю - 6 шт./ кв.м. |
| У карниза | Крепёж к обрешётине по низу каждой второй волны |
| Вертикальный нахлёст | Крепёж к предыдущему листу под каждую поперечную складку |
| У фронтона | Крепёж к обрешётине в каждую вторую волну под поперечной складкой |
| Горизонтальный нахлёст | Крепёж к обрешётине по верху каждой второй волны под поперечной складкой |
| У конька | Крепёж к обрешётине |
Крепёж листов
Рекомендуемая длина шурупов 4,8 х 50; 4,8 х 65 или 4,8 х 80 мм при крепеже по верху волны. Шурупы 4,8 х 28 мм используются при крепеже кровельного листа по низу волны, у карниза, в нахлёсте и для крепежа планок (см. рис. 14). Для крепежа кровельных листов используются шурупы снабженные уплотнением (ЭПДМ-резина). Целесообразнее крепёж шурупами, чем гвоздями, так как надёжность крепления шурупами вдвое больше.
Во избежание вмятин на листе, шурупы не должны затягиваться слишком туго. Для ввинчивания шурупов используется электродрель с плавной регуляцией скорости вращения и обратным ходом.

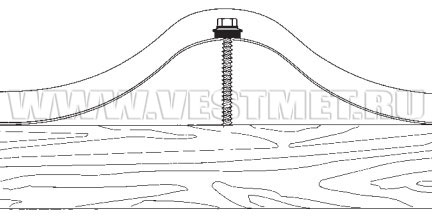

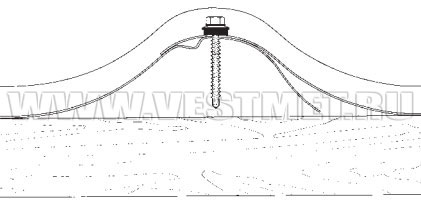

Рис.13 Крепеж по верху волны
Рис.14 Крепеж в нахлёсте
Ендова
Внутренняя разжелобка
V- образная планка устанавливается по следующей схеме (см. рис. 15).
Начните монтаж разжелобки с укладки гидронастила вдоль по направлению разжелобки и прикрепите к стропилам. Затем гидроизоляционный настил устанавливается по всей кровле.
Установите вентиляционные рейки (напр.32 х50 мм) на скат, начиная от опорного узла на расстоянии прибл.50 мм. На таком же расстоянии от опорного узла начинают установку деревянного настила разжелобки. Толщина досок такая же, как и у обрешетины (32 х 100 мм). На вентиляционные рейки устанавливается обрешетина примыкающих скатов с интервалом соответствующий кратности черепицы.
У карниза, в местах примыкания разжелобки к обрешетине, укрепите несколькими шурупами. Нахлест планок для разжелобки – не менее 200 мм, швы нахлеста герметизируются мастикой.
До установки кровельного листа проложите самоклеящееся уплотнение для разжелобки на расстоянии 150 мм от опорного узла. Снимите защитную пленку с уплотнения и проложите по всей длине разжелобки.
Расстояние между краями кровельных листов у разжелобки прибл. 200 мм.

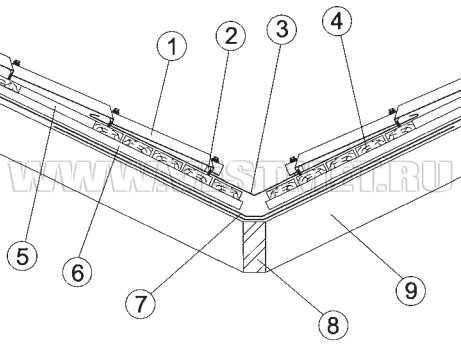

Рис.15 Внутренняя разжелобка
|
 |
Устройство внутренней разжелобки в местах сопряжения основного ската с выступающими конструкциями.
Порядок монтажа внутренней разжелобки, примыкающей к основному скату:
Сквозные выводы
Рекомендуется установка сквозных выводов по возможности ближе к коньку / верхнему карнизу. Вокруг пожарного люка, вентиляционной фурмы и трубы монтируются опорные бруски и необходимые дополнительные доски (сплошная деревянная конструкция, см рис.11). Все стыки у вывода должны быть тщательно герметизированы. Нахлёст основ пожарного люка и вентиляционной фурмы с кровельными листами подобен нахлёсту листов. В комплект сквозных выводов (VILPE-вентиляторы, вентиляционные выходы воздухоочистителей и канализации) входят уплотнитель, основание с уплотнителем, уплотнитель кровельной проходки из метеоустойчивой ЭПДМ-резины (подробная инструкция монтажа приложена к комплекту).
Нельзя допускать большие снеговые нагрузки на вывод, при необходимости снег убирать.
Если расстояние от конька до вывода больше метра, рекомендуется установка снегоуловителя над выводом.
Снегоуловитель (снегозадержатель)
Для безопасной эксплуатации крыши рекомендуется установка снегоуловителя в местах возможного схода снега. Снегоуловитель монтируется в зоне несущей конструкции стены. До монтажа кровельных листов, установите по скату дополнительные опорные доски 50 х 100 мм для крепежных элементов снегоуловителя. Установите крепежные элементы снегоуловителя (4 шт./комплект) в прогиб профиля и прикрепите к опорной доске 8 мм шурупами. Между кровельным листом и крепежным элементом прокладывается уплотнительная лента 3 х 30. Установите 2 овальные трубы к крепежным элементам и закрепите края труб болтом и гайкой 8 х 35 мм (см. рис.16). Крепежные шурупы к кровле (8 мм) в комплект снегоуловителя не входят.

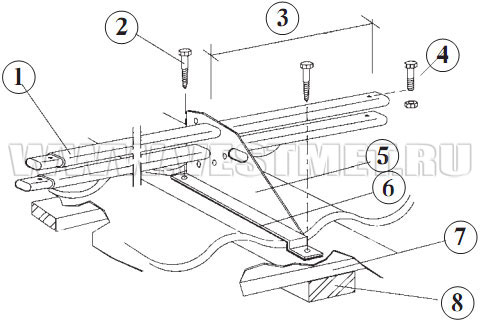

Рис.16 Крепеж снегоуловителя
|
 |
Уплотнение
Для фасонных кровельных листов наименьший угол наклона 1:4 и для трапецеидальных 1:7 (см. рис.17). В случае эксплуатации профильного листа на крышах с уклонами меньше указанных, производитель ответственности не несет. При использовании Weckman-кровли на пологую крышу, когда уклон < 1:4 или для трапецеидального профиля < 1:7, рекомендуется уплотнение вертикального и горизонтального нахлёста.
Фронтонная планка

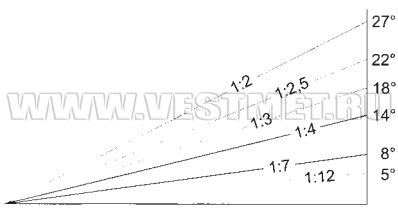

Рис.18 Наименьший угол наклона крыши
 |
Минимальный угол наклона: |
Прикрепите кровельными шурупами фронтонную планку сбоку к фронтонной доске и сверху к кровельному листу. Шаг крепежа приблизительно 800 м. Нахлест фронтонных планок – 100 мм. (См. рис. 6)
Коньковая планка
До установки фасонной коньковой планки закрепите торцевую крышку заклёпками у торца. Нахлёст фасонных коньковых планок – 130 мм, у гладких коньковых планок – 100 мм. Соедините 2-5 планки между собой 4,8 х 28 мм шурупами и установите по направлению конька. Проложите уплотнение между планкой и профильным листом. Прикрепите коньковую планку шурупами сквозь уплотнение к листу по верху каждой второй волны. В случае примыкания конька к скату, вырезать торец коньковой планки под скат и установить вплотную под кровельный лист.
Под фасонную коньковую планку можно использовать самоклеящееся ”ТОП – РОЛЛ”-уплотнение. До установки ”ТОП - РОЛЛ”- уплотнения, прикрепите на гребне стропил дополнительную планку для его укладки (см. рис.7) так, чтобы край доски немного выступал за края кровельных листов. Поверх этой доски застелить уплотнение и закрепить по середине уплотнения заклёпками или гвоздями к планке. Снимите с краёв уплотнения защитную плёнку и прижмите самоклеющиеся края по форме кровельного листа.
К фасонной коньковой планке можете приобрести торцевые крышки, торцы шатровой крыши, Y- и Т-образные коньки, которые крепятся под конёк шурупами. (У Y-образного конька: раздваивающиеся стороны крепятся поверх конька).
Состыковочная планка
Состыковочную планку используют в стыке кровли и стены. Состыковочная планка выгибается под уклон кровли и крепится к профильному листу по верху каждой второй волны (при трапецеидальном листе: шаг крепежа 400 мм). При крепеже планки проложите уплотнение между планкой и профильным листом. Пристенный край планки остаётся под обшивкой стены (при стыке с каменной стеной, пристенный край планки заводится в ”выдру” и уплотняется специальной уплотняющей массой). Проверьте достаточность вентиляции при стыке кровли и стены (см. рис.9).
Нахлёст планок – не менее 100 мм, используйте уплотнительную массу в местах соединения.
Карнизная планка
Карнизная планка у карниза служит направителем стока воды в желоб и препятствует попадание воды на карнизные доски. До установки профильных листов прикрепите карнизную планку к самой нижней обрешётке оцинкованными гвоздями с шагом крепежа 300 мм. Нахлёст карнизных планок – 50 мм. Можно проложить между карнизной планкой и кровельным листом уплотнение во избежание, например, появления птичьих гнёзд.
Профили: W-1, W-2, W-20 и W-45
Обмер листов
За длину листа, как правило, принимается длина ската. При замере листа у внутренней разжелобки, надо принять во внимание дополнительную длину листа у разжелобки в местах сопряжения основного ската с выступающими конструкциями. Рекомендуемая длина для различных профилей указана в таблице 2. При покрытии ската двумя или более листами, учитывать нахлёст – 200 мм. В местах горизонтального нахлёста использовать уплотнение. В исключительных случаях нахлёста следует сообщить при заказе о дополнительном нахлёсте.
Таблица 2. Данные трапецеидальных листов
Полезная ширина мм |
Полная ширина мм |
Рекомендуемая максимальная длина, мм |
Минимальная длина мм |
|
W-1/1064 |
1064 |
1120 |
8000 |
400 |
W-2/1150 |
1150 |
1180 |
6000 |
400 |
W-20R/1100 |
1100 |
1135 |
8000 |
400 |
W-20/990 |
990 |
1030 |
8000 |
400 |
W-45ER/1000 |
1000 |
1050 |
10000 |
400 |
W-45R/900 |
900 |
960 |
10000 |
400 |
Расчёт листов
Количество листов рассчитывается следующим образом: длину конька делят на полезную ширину профильного листа и округляют до полной единицы (умножают на количество ската). Полезная ширина последнего листа ската = полной ширине. Ширину (номинальную) профилей см. в таблице 1.
При замере шатровой крыши, разрезанный трапецеидальный лист можно использовать на зеркально – противоположном скате (капиллярный паз выпадет на другую сторону). Квалифицированный персонал по расчёту кровли Векман поможет рассчитать расход листов для Вашей кровли. Разрез листа для шатровой крыши или для ендова выполняется самим заказчиком, на объекте.
Обрешётка
Интервал и толщина досок обрешётки зависят от несущих особенностей профильного листа, от нагрузок и угла наклона крыши. Минимальное сечение досок обрешётки – 22 х 100 мм. Рекомендуемые толщины досок и шаг крепежа указаны в таблице 3.
В кровельных конструкциях с элементами безопасности на крыше (напр. мостик на крыше, снегоуловитель) рекомендуется использовать в целях надёжности крепёжной основы обрешётку толщиной не менее 32 х 100 мм. Доски прикрепляются к стропилам горячеоцинкованными гвоздями 2,8 х 75 мм (2 шт./перекрёст).
Внимание! Не прибивать конёк, оставить достаточный вентиляционный зазор (см. рис.10).
Установите необходимые дополнительные опорные доски и бруски для сквозных выводов (напр. пожарный люк, вентиляционная фурма, дымовая труба) см.рис.11.
Таблица 3. Толщина досок обрешётки и распределение стропил
Профиль |
Распределение стропил |
Сечение досок обрешетки |
Угол наклона |
||
1:3 |
1:1,5 |
1:1 |
|||
Расстояние между осевыми обрешётин |
|||||
W-2/1150 |
900 мм |
22 х 100 мм |
300 |
400 |
600 |
1200 мм |
32 х 100 мм |
300 |
400 |
600 |
|
1200 мм |
50 х 100 мм |
300 |
400 |
600 |
|
W-1/1064 W-20 W-45 |
900 мм |
22 х 100 мм |
300 |
400 |
600 |
900 мм |
32 х 100 мм |
400 |
600 |
900 |
|
900 мм |
38 х 100 мм |
400 |
900 |
1200 |
|
1200 мм |
38 х 100 мм |
400 |
600 |
900 |
|
1200 мм |
50 х 100 мм |
750 |
900 |
1200 |
|
Укладка листов металлочерепицы Weckman
При монтаже следует аккуратно ходить по профильному листу, так как лист может не выдержать больших нагрузок! При ходьбе по профильному листу, наступать в местах обрешётки: вдоль – в прогиб волны, поперёк – на складку профиля.
Укладку листов начинают справа налево или наоборот. Право- или левосторонний антикапиллярный паз каждого листа при установке должен быть накрыт последующим листом.
Листы укладывают по линии карниза на 45 мм. Монтаж следует начинать, укрепив первый лист одним шурупом по середине у конька, в прогиб профиля. Затем уложите второй лист и скрепите нахлёст одним шурупом у карниза, по верху волны профиля. Листы выровняйте и скрепите между собой шурупами 4,8 х 2.8 мм, с шагом крепежа в 500 мм (при использовании вертикального уплотнения, шаг крепежа – 300 мм). Скрепите таким образом 3 – 4 листа между собой и выровняйте с помощью трассерного шнура нижний край по линии карниза. Только после этого листы прикрепляют к обрешётке. Монтаж следующих листов продолжают, прикрепив лист сначала к предыдущему листу и только затем к обрешётке.
Если количество листов для двухскатной крыши нечётное, то один лист предназначен для разрезания. В таком случае укладку листов на второй скат крыши начинают с обрезанного листа.
Крепёж листов
Профили: W-2/1150, W-1/1064, W-20/990 и W-20R/1100 – рекомендуется крепёж к обрешётке по верху волны профиля шурупами 4,8 х 50 мм; 4,8 х 65 м; 4,8 х 80 мм.
Профили: W-45 R/900 и W-45ER/1000 крепятся к обрешётке по низу волны профиля шурупами 4,8 х 2,8 мм. Для крепежа профильных листов используются шурупы, снабжённые уплотнением (ЭПДМ-резина). Целесообразнее крепёж шурупами, чем гвоздями, так как надёжность крепления шурупами вдвое больше.
Во избежание вмятин на листе, шурупы не должны затягиваться слишком туго. Для ввинчивания шурупов используется электродрель с плавной регуляцией скорости вращения и обратным ходом.
| Расход шурупов: | Расход шурупов на кровлю– 6 шт./кв.м. Расход шурупов на стеновой профиль – 5 шт./кв.м. |
| У карниза | Крепёж к обрешётке/прогону с шагом крепежа не более 400 мм. |
| Вертикальный нахлёст | Крепёж листов между собой по верху волны профиля, с шагом крепежа не более 500 мм, при прокладке уплотнения в нахлёсте – не более 500 мм. |
| У фронтона | Крепёж к обрешётке/прогону, с шагом крепежа не более 50 0 мм или крепёж к каждой обрешётине если расстояние между обрешётками > 500 мм. |
| Горизонтальный нахлёст | Крепёж к обрешётке/прогону по верху волны профиля W-1, W-2 и W-20 с
шагом крепежа не более 400 мм. Крепёж к обрешётке/прогону по низу волны профиля W-45 R, с шагом крепежа не более 400 мм. |
| У конька | Крепёж к обрешётке/прогону по низу волны профиля с шагом не более 400 мм. |
Уход за покрытыми пластиком листами
Листы, покрытые пластиком, следует проверять ежегодно, лучше всего весной. Удалите оставшийся на крыше мусор, при необходимости листы промыть нейтральным моющим средством.
При выявлении повреждения покрытия (расслоение), удалите все отделившиеся куски, ржавые пятна, грязь и мусор стальной щёткой или скребком. Повреждённое место окрасьте ремонтной краской, разработанной изготовителями стали с изготовителями красок.
При выборе соответствующей ремонтной краски, изготовитель краски может предоставить необходимую дополнительную информацию.
УСЛОВИЯ ЕЖЕГОДНОЙ ПРОВЕРКИ КРОВЕЛЬНЫХ ЛИСТОВ С ПЛАСТИКОВЫМ ПОКРЫТИЕМ
| Проверка | Меры |
| Состояние краски, замеливание, возможные изменения цвета или растрескивание или расслоение покрытия. | Состояние поверхности листа определит необходимость следующих мер: промывка, очистка, обработка ржавых пятен и кромки листа, подкраска или покраска заново. |
| Мусор в водостоках. В засорённых желобах развивается коррозия и в результате возможны протечки. | Очистить водосток от мусора, который держит сырость и способствует развитию коррозии. |
| Засорение/загрязнение поверхности листа развивает опасность коррозии, т.к. поверхность сырая. | Очистить поверхность листов от мусора мягкой щёткой или промыть нейтральным моющим средством и дать хорошо просохнуть. |
| Возможные повреждения покрытия, царапины и вмятины. | Определив характер повреждения, выбрать ремонт, покраску заново или замену листа. |
| Крепежи, клёпки, стружка резки и сверла, металлические предметы, оставленные на поверхности листа создают коррозию. | Очистить поверхность от металлических предметов и обработать возможные царапины краской. Заменить неисправленные/неправильные крепежи. |
| Неправильный монтаж или крепёж, несоответствующий инструкциям монтажа, могут стать причиной протечек и коррозии. | Если резьба повреждена, следует заменить на шурупы с большим диаметром. |
| Коррозия краёв ската, стыка листов и кромки нарезанных листов. Распространению коррозии способствует вовремя необработанный край. | Тщательно обработать края металла, а затем покрасить. |
Основные указания по установке кровли Weckman на старую крышу.
Старая профильная крыша
Старая толевая крыша
Старая гладкая толевая крыша
Старая шиферная крыша
Старая черепичная крыша
Старая фальцевая кровля
