Инструкция по монтажу металлочерепицы Ruukki Armorium

Металлочерепица и аксессуары

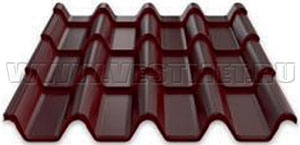

Металлочерепица Ruukki Armorium

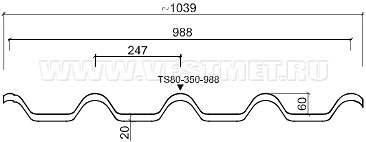

Схема металлочерепицы Ruukki Armorium

Код продукции: TS80-350-988.
Высота профиля: 8 см.
Длина ступени: 35 см.
Рабочая ширина листа: 988 мм.
Общая ширина листа: 1039 мм.
Минимальная длина листа: 85 см.
Максимальная длина листа: 820 см.
Минимально допустимый уклон ската: 9°.
Толщина стали:  0,5 мм.

Содержание цинка: не менее 275 г/кв.м.
Соответствие международным стандартам:

  • EN10346 (горячеоцинкованная листовая сталь);
  • EN 10169-1, EN 10169-2 (листовая сталь с полимерным защитным покрытием).

Продукт: EN 508-1.
Материал: EN 10143.

Коньковая планка круглая Карнизный нащельник складывающийся Нащельник ендовыКраевая накладкаКраевая накладка внутреннаяСтыковой нащельникНащельник верхнего карниза Уплотнительная лента 60x30 мм Винт Конек крыши Снегозадержатели Лестницы Аксессуары металлочерепицы Руукки Плоские листы для специальных нащельников

1. Коньковая планка.
2. Карнизная планка.
3. Планка ендовы.
4. Ветровая (фронтонная) планка.
5. Ветровая (фронтонная) планка внутренняя.
6. Планка примыкания.
7. Планка карниза верхняя.
8. Уплотнитель 60x30 мм.
9а. Кровельный саморез 4,8х28 мм.
9б. Кровельный саморез 4,8х20 мм.
10. Переходной мостик.
11. Снегозадержатель.
12. Кровельная лестница.
13. Стеновая лестница.

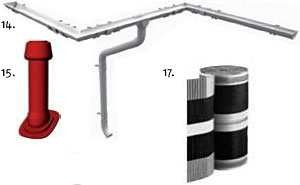

14. Водосточная система.
15. Вентиляционный выход.
16. Гладкие листы.
17. Коньковый аэратор.

Прием продукции

При получении заказа необходимо осмотреть кровельные материалы, убедиться в отсутствии повреждений и полноте комплекта (сверившись с сопроводительными документами). При выявлении несоответствия (тип товара, количество) или механических дефектов следует незамедлительно сообщить об этом представителям компании «Вестмет».

Разгрузочные работы, переноска

Выгрузку кровельных материалов производят на заранее подготовленную ровную, плотную поверхность. В качестве основания для штабелей могут использоваться листы фанеры подходящего размера или аналогичные материалы. В таких условиях металлочерепица может храниться до 1 месяца (в фирменной упаковке или без нее). Если срок хранения превышает 1 месяц, изделия необходимо убрать под навес или разместить на поверхности с небольшим уклоном (чтобы обеспечить сток воды).

Переноску листов необходимо производить аккуратно, не допуская перегибов листов и их контакта друг с другом (во избежание механических повреждений).

Для подъема металлочерепицы Руукки Армориум на кровлю может использоваться подъемная техника с мягкими стропами.

Резка кровельных материалов

При необходимости листы металлочерепицы и доборные планки могут подрезаться по месту монтажа. Для этого применяются ручные циркулярные пилы, ножовки, ножницы по металлу, высечные ножницы и специальные насадки для дрели.

Категорически запрещается применять для этих целей «болгарку» (УШМ), поскольку нагревание листа в месте среза повреждает полимерное покрытие и слой оцинковки. Нарушение данной рекомендации приводит к интенсивной коррозии изделий и прекращению гарантийных обязательств производителя.

В процессе резки кровельные материалы следует укрыть, чтобы не повредить их поверхность металлической стружкой. По окончании монтажа металлочерепицы Ruukki Armorium с материала необходимо смести весь мусор (коррозия мелких отходов, возникших во время резки и сверления, может оставить следы на поверхности покрытия). Если в ходе установки на кровельных материалах появились царапины, их следует полностью закрасить краской подходящего цвета.

Требования техники безопасности

При проведении погрузочно-разгрузочных и монтажных работ необходимо использовать защитную одежду, перчатки, обувь на мягкой нескользящей подошве и страховочное снаряжение.

Неаккуратное касание острого края или обрезанного угла металлочерепицы может привести к травмам. Запрещается осуществлять высотные работы в сложных погодных условиях (например, во время сильного дождя или при ураганном ветре). При использовании подъемных механизмов необходимо надежно закреплять изделия.

Проверка размеров скатов кровли

Финская металлочерепица Ruukki Armorium укладывается перпендикулярно линии конька и карнизов. Указанные линии должны быть ровными и параллельными друг другу, углы скатов должны быть прямыми (на стандартной двухскатной крыше). При выявлении недостатков, специалисты компании "Вестмет" не рекомендуют производить монтаж кровельного материала до их устранения.

Подъем металлочерепицы

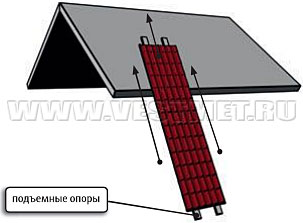

Подъем и укладка листов

Во избежание перегибов запрещается поднимать листы за торцевые края. Не допускается одновременный подъем нескольких листов, если есть риск их повреждения друг об друга. Оптимальный вариант подъема – с помощью опор (от земли до карниза), придерживая за длинные края. Запрещается ходить под листами в процессе их подъема на кровлю.

Проведение замеров

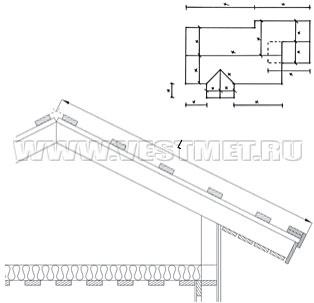

Заказ кровли

В компании "Вестмет" можно купить металлочерепицу Руукки, изготовленную по размерам заказчика. Длина листа (L) должна соответствовать расстоянию от центральной линии конька до внешней доски карниза. Для точного расчета длины листов и количества материала необходимо произвести точные измерения скатов кровли в разных местах. Специалистам "Вестмет" можно представить подробную информацию о размерах крыши или упрощенную схему.

Монтаж пароизоляции

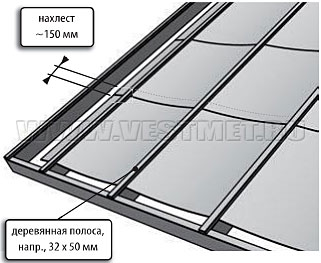

Подготовка внутренней конструкции

Пароизоляционная пленка монтируется для защиты подкровельного пространства от конденсата, образуемого на нижней поверхности металлочерепицы в процессе эксплуатации.

Пленка укладывается поверх стропил горизонтальными полосами от карниза к коньку и закрепляется кровельными гвоздями (должна немного провисать). Нахлест каждого последующего ряда на предыдущий – 15 см. Нахлест полотна в одном ряду – 10 см (производится строго по линии стропил в случаях, когда длина оставшегося фрагмента пленки меньше длины ската). Чтобы обеспечить достаточную вентиляцию кровельного пирога поверх пленки к стропилам прибиваются деревянные бруски сечением 3,2х5 см.

Монтаж обрешетки

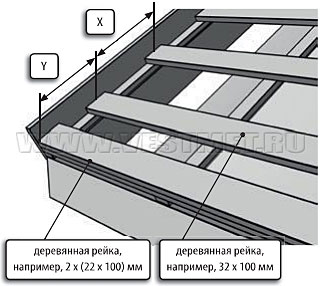

Обшивка рейками

Если шаг между стропилами составляет 90-120 см, в качестве элементов обрешетки рекомендуется использовать деревянные доски сечением 3,2х10 см.

Нижняя доска должна быть толще остальных (элемент монтируется из 2 досок толщиной 2,2 см). Обычно монтаж начинают от карниза. Расстояние между элементами обрешетки должно составлять 30 см от нижнего края нижней доски до центра следующей (Y), 35 см между центрами остальных досок (X).

Монтаж карнизных и фронтонных планок

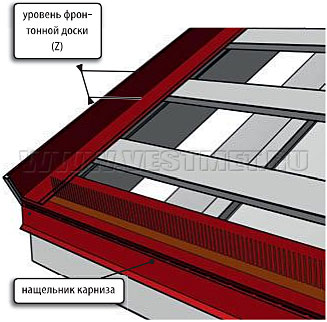

Установка облицовочных панелей

Фронтонная доска должна выступать на 8 см выше плоскости обрешетки (Z). К фронтонным доскам прикрепляются фронтонные планки Руукки. Лобовая доска стропильной системы закрывается карнизной планкой (нащельником). Планка выравнивается по линии карниза и крепится оцинкованными кровельными саморезами или гвоздями. Планки монтируются с нахлестом не менее 1 см. Во избежание протечек дождевой или талой воды внутрь подкровельного пространства рекомендуется установить профиль дна Armorium RA1BB_AR.

Направление монтажа металлочерепицы Ruukki Armorium

Метод и направление монтажа

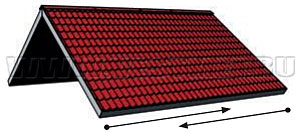

На двухскатных крышах допускается укладка кровельного покрытия в любом направлении от края ската. При монтаже слева направо каждый последующий лист укладывается под приподнятый край предыдущего. При укладке справа налево последующий лист укладывается поверх предыдущего листа.

Метод и направление монтажа

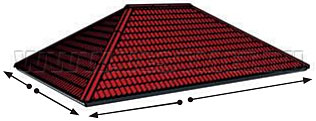

На четырехскатной кровле монтаж рекомендуется начинать от края конька или от ребра ската. Сначала укладываются самые длинные листы (по ним проще выравнивать остальные).

Крепеж

Крепление листов на нужном месте

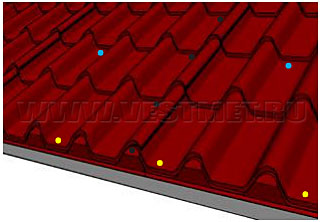

Для прочной фиксации листов поверх деревянной обрешетки рекомендуется использовать кровельные саморезы 4,8х28 мм (стандартные) и 4,8х20 мм (в местах нахлеста листов). Они позволяют сохранить прочность соединения при температурных деформациях и сильных порывах ветра.

Листы крепятся в прогибы волн под ступенью.

На карнизах металлочерепица крепится через волну.

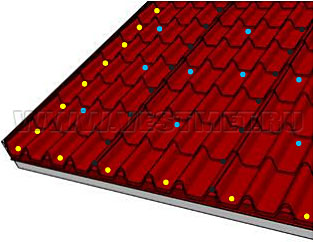

Крепление листов на нужном месте

Стандартные саморезы: 3 волны в сторону – 2 ступени вверх;
Короткие саморезы: по краям листов, под каждой ступенью;
Стандартные саморезы: на карнизах через волну, у фронтонов – под каждой ступенью.

Укладка листов (если длина листа соответствует длине ската)

Монтаж листов

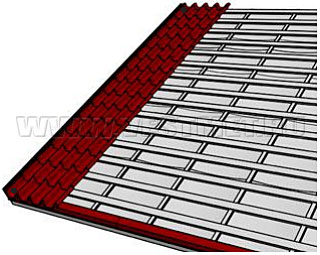

Первый лист укладывается на край ската таким образом, чтобы он свисал ниже линии карниза на 4-4,5 см, и закрепляется 1 саморезом к карнизу и 1 саморезом к коньку (временно).

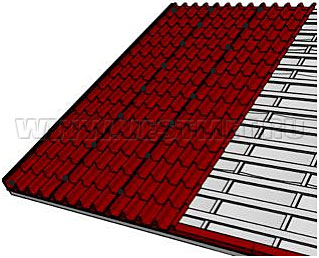

Монтаж листов Последующие 2-3 листа металлочерепицы фиксируются внахлест. Саморезы вкручиваются в гребни волн через 1 ступень.
Монтаж листов

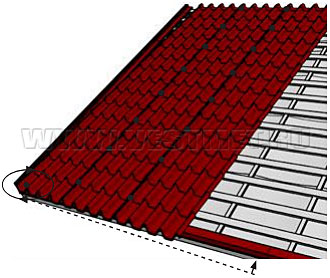

После этого выкручиваются саморезы, временно фиксирующие листы на линии конька. Листы тщательно выравниваются (левый и правый край каждого листа должен свисать над карнизом одинаково – на 4-4,5 см). 2 и 3 лист прикручиваются к карнизу (каждый 1 саморезом).

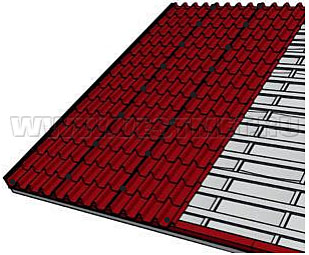

В аналогичном порядке крепятся последующие листы.

Монтаж листов

После укладки всех листов они фиксируются дополнительными саморезами в соответствии со схемой, изложенной в разделе «Крепеж».

По окончании работ необходимо удалить с кровельного покрытия остатки металлической стружки и прочий мусор. При наличии царапин их следует закрасить походящей по цвету краской.

Укладка листов с вертикальным соединением

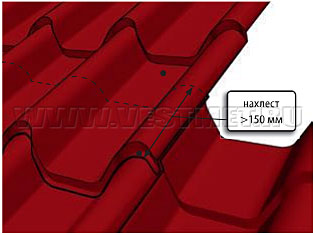

Продольное соединение

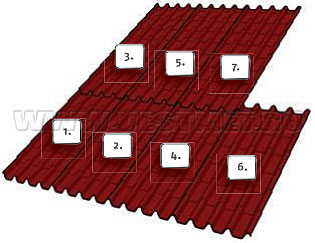

Чтобы обеспечить прочное, герметичное соединение листов, следует придерживаться схемы укладки, представленной на рисунке.

Продольное соединение

Нахлест по длине поверх ступени предыдущего листа должен составлять не менее 15 см.

Внизу волны лист прикручивается к обрешетке. В зоне нахлеста стандартный саморез вкручивается в торцевую часть волны или в нижнюю часть ступени без крепления к обрешетке.

При продольном соединении листов должен сохраняться общий рисунок профиля металлочерепицы.

Монтаж ендовы

Монтаж ендовы

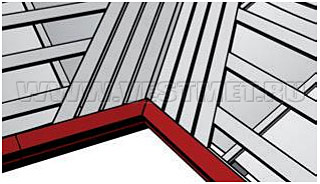

В зоне ендовы монтируется сплошная обрешетка с небольшими зазорами между элементами (до 2 см). Обрешетка ендовы устанавливается в одной плоскости с основной обрешеткой ската.

Карнизные планки подрезаются под нужным углом и крепятся к лобовой доске.

Монтаж ендовы

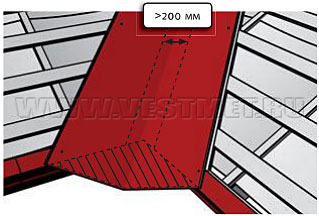

На внутренний угол, образуемый смежными скатами, устанавливается планка ендовы и крепится кровельными гвоздями. При продольном соединении планки укладываются с нахлестом 20 см. Для дополнительной герметизации места нахлеста обрабатываются специальной мастикой. Нижний край планки выравнивается и обрезается по линии карниза.

Монтаж ендовы

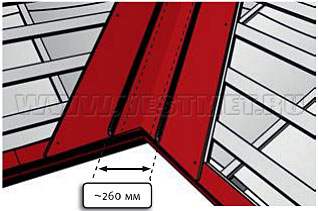

На планку ендовы наносятся 2 линии, по которым впоследствии будет производиться укладка крайних листов металлочерепицы на смежных скатах. Рекомендуемое расстояние между ними – 20 см. Края ендовы должны закрываться металлочерепицей примерно на 25 см с каждой стороны.

На расстоянии 3 см от линий в сторону края ендовы монтируется уплотнительная лента 60х30 мм (предварительно с нее снимается защитная пленка).

Монтаж ендовы

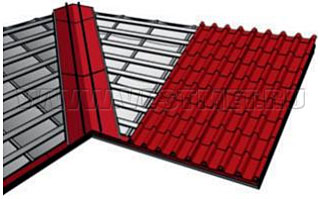

Рядом с ендовой укладываются целые листы металлочерепицы.

Монтаж ендовы

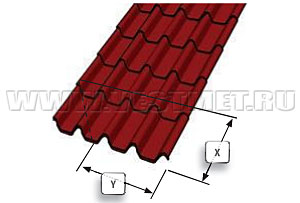

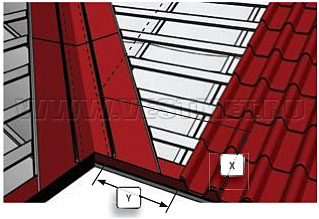

Чтобы правильно подрезать листы, которые будут укладываться поверх планки ендовы, необходимо:

  • отметить на обрешетке линию, соответствующую ширине листа;
  • измерить допустимую ширину листа на линии карниза (Y);
  • измерить расстояние от линии карниза до перпендикуляра к линии, соответствующей ширине листа.
Монтаж ендовы

По итогам замеров на лист металлочерепицы наносится дополнительная разметка, в соответствии с которой он обрезается.

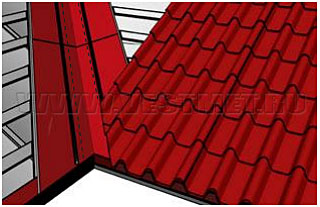

Монтаж ендовы

В аналогичном порядке (с соблюдением нанесенной на планку ендовы разметки) производится подрезка, укладка и фиксация саморезами остальных листов.

Монтаж ендовы

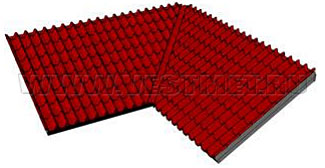

После завершения монтажа металлочерепицы Руукки Армориум в зоне ендовы необходимо аккуратно удалить с ее поверхности металлическую стружку и при необходимости закрасить царапины.

Аксессуары

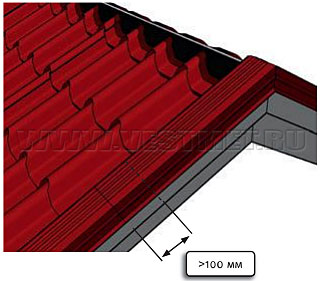

Краевая накладка

Ветровая (фронтонная) планка

Ветровые планки монтируются по краю скатов, перпендикулярно карнизам, таким образом, чтобы закрыть первую волну металлочерепицы. Рекомендуемый шаг саморезов – 1 м, нахлест – 10 см. При необходимости планка подрезается на линии конька.

Наполнитель конька

Коньковый аэратор

С клеящего слоя удаляется защитная пленка, затем аэратор укладывается по линии конька поверх листов металлочерепицы.

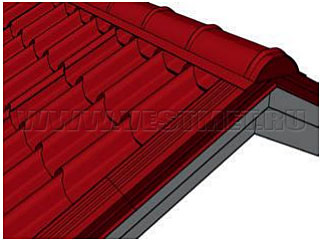

Коньковая планка

Коньковая планка

Монтируется с нахлестом 10 см. Крепится к листам металлочерепицы и обрешетке кровельными саморезами. Рекомендуемый специалистами компании "Вестмет" шаг – через 3 волны.

Уход за металлочерепицей Руукки Армориум

Специалисты компании "Вестмет" рекомендуют регулярно проверять состояние кровельного покрытия. В обычных условиях поверхность металлочерепицы самоочищается во время дождей. В некоторых случаях органический мусор (ветки, листья) может скапливаться на скатах, в водосточной системе и ендовах, затрудняя дальнейшую эксплуатацию. Очистку следует производить не реже 1 раза в год.

Стойкая грязь удаляется при помощи воды, щетки, влажной ткани, неагрессивных моющих средств, электрических моек высокого давления (не более 50 бар).

Детализированные схемы

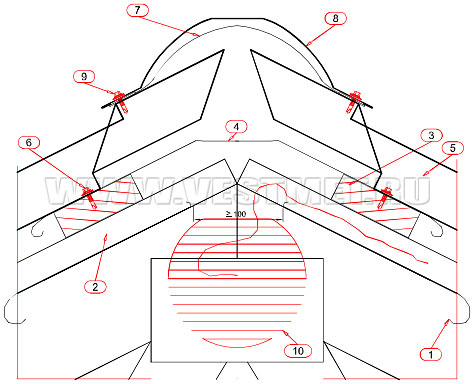

Конек

Конек

1. Пароизоляция (вент. зазор на коньке – не менее 10 см).
2. Крепление пароизоляции (бруски сечением 32х50 мм).
3. Деревянная обрешетка (доски сечением 32x100 мм).
4. Полоса пароизоляции (ширина около 40 см).
5. Лист металлочерепицы.
6. Кровельный саморез.
7. Коньковый аэратор.
8. Планка конька.
9. Кровельный саморез.
10. Вентиляционное оборудование (при необходимости).

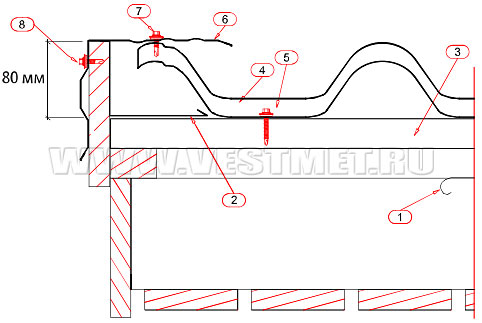

Свес

Свес

1. Пароизоляция.
2. Донный нащельник.
3. Деревянная обрешетка (доска сечением 32x100 мм).
4. Металлочерепица.
5. Кровельный саморез.
6. Ветровая планка.
7. Кровельный саморез.
8. Кровельный саморез.

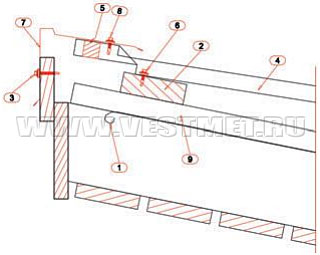

Верхний карниз

Верхний карниз

1. Пароизоляция.
2. Деревянная обрешетка (доска сечением 32x100 мм).
3. Кровельный саморез.
4. Металлочерепица.
5. Уплотнитель.
6. Кровельный саморез.
7. Карнизная планка верхняя.
8. Кровельный саморез.
9. Крепление пароизоляции (брусок сечением 32х50 мм).

Поверхность крыши

Поверхность крыши

1. Стропило.
2. Крепление пароизоляции (брусок сечением 32х50 мм).
3. Деревянная обрешетка (доска сечением 32x100 мм).
4. Кровельный гвоздь.
5. Металлочерепица.
6. Кровельный саморез.
7. Кровельный саморез.
8. Пароизоляция.

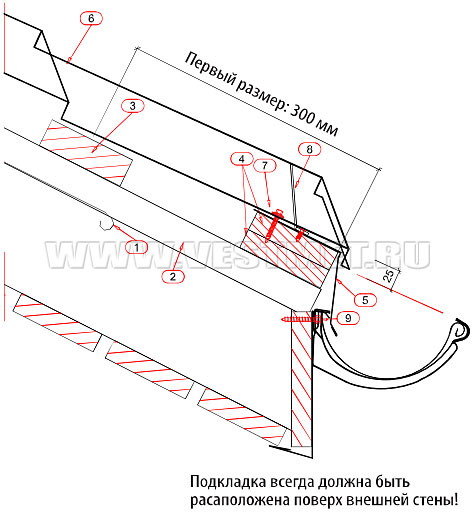

Карнизы

Карнизы

1. Пароизоляция.
2. Крепление пароизоляции (брусок сечением 32х50 мм).
3. Деревянная обрешетка (доска сечением 32x100 мм).
4. Нижняя конструкция обрешетки (2 доски сечением 22x100 мм).
5. Карнизная планка.
6. Металлочерепица.
7. Кровельный саморез.
8. Вентиляционная решетка.
9. Кровельный саморез.

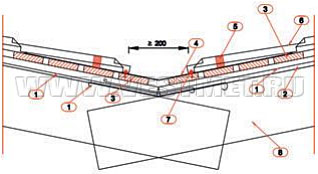

Ендова

Ендова

1. Пароизоляция.
2. Крепление пароизоляции (брусок сечением 32х50 мм).
3. Деревянная обрешетка (доска сечением 32x100 мм).
4. Планка ендовы.
5. Уплотнитель.
6. Металлочерепица.
7. Кровельный саморез.
8. Стропила.
