Инструкция по монтажу фасадной плитки ХАУБЕРК от ТЕХНОНИКОЛЬ

Общие правила

  • Фасадная плитка ТЕХНОНИКОЛЬ ХАУБЕРК может применяться для облицовки жилых, производственных, коммерческих, административных зданий, а также объектов социального назначения.
  • Если здание будет эксплуатироваться круглый год, следует тщательно проработать вопросы, связанные с конструкцией фасада (особенности обрешетки, теплоизоляции, вентиляции) и инженерной инфраструктуры (режим работы отопительного оборудования и систем кондиционирования). Для дачных домов, эксплуатируемых только в теплое время года, указанные операции не потребуются.
  • Использование при отделке здания плитки с разными кодами цветов может привести к ухудшению его внешнего вида (вследствие несбалансированности цветовой гаммы). Легкие разночтения оттенков в рамках одного варианта расцветки является следствием технологии производства и не противоречит действующим стандартам качества. Чтобы добиться максимально естественного баланса тонов, специалисты компании "Вестмет" рекомендуют перед облицовкой смешать плитки из нескольких пачек (не более 5-6).
  • Если фасадные работы осуществляются при низких температурах (до 5 °C), рекомендуется перед монтажом плитки ТЕХНОНИКОЛЬ HAUBERK поместить материал в закрытое теплое помещение и извлекать его оттуда по мере расходования. При температуре ниже 10 °C клеящий слой плитки следует разогреть при помощи теплового фена.
  • Запрещается хранить фасадную плитку HAUBERK под прямыми солнечными лучами (в этом случае клей спекается с защитной полимерной пленкой), а также производить штабелирование поддонов друг поверх друга.
  • Легкое сгибание и встряхивание упаковки перед ее вскрытием способствует разделению продукции на отдельные листы.

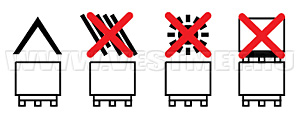

Поддоны с материалом не должны подвергаться воздействию прямых солнечных лучей. Складировать поддоны один на другом недопустимоКрепеж

  • Фасадная плитка ТЕХНОНИКОЛЬ ХАУБЕРК крепится при помощи оцинкованных гвоздей с широкой шляпкой (из расчета 8 штук на 1 плитку).
  • Гвозди вбиваются строго перпендикулярно к плоскости основания, плотно фиксируя плитку, но не продавливая ее поверхность. Каждый последующий ряд должен перекрывать шляпки гвоздей предыдущего ряда.
  • Повышенная прочность соединения обеспечивается за счет самоклеящегося слоя, имеющегося на нижней поверхности плитки (при низких температурах прогревается тепловым феном).
  • При необходимости дополнительно наносится клей-адгезив 88 ТН, состоящий из 2 компонентов. Максимальная толщина слоя – 1 мм (иначе плитка может вздуться или возникнут подтеки). Схема нанесения клея представлена на рис. 1.1.

ВАЖНАЯ ИНФОРМАЦИЯ: компания ТЕХНОНИКОЛЬ не несет ответственности за дефекты, возникшие вследствие нарушения технологии монтажа фасадной плитки и обрешетки.

Схема крепления фасадной плитки

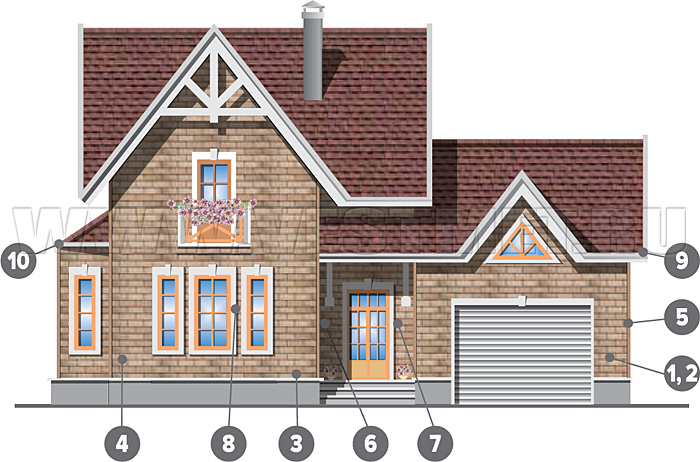

Этапы монтажа

Этапы монтажа

Монтаж сплошной обрешетки

Плитка HAUBERK крепится к сплошному деревянному основанию, имеющему следующие характеристики:

  • высокая прочность и жесткость;
  • ровная поверхность;
  • толщина – от 9 мм;
  • влажность – до 20%;
  • промежутки между элементами – 2-3 мм;
  • при отсутствии цокольной части здания нижние элементы основания покрываются защитными составами (например, НЕОМИД 430), рекомендуемая высота обработанной полосы – 15 см.

Разметка

  • Перед началом монтажа фасадной плитки ТЕХНОНИКОЛЬ ХАУБЕРК на деревянное основание наносятся линии вертикальной и горизонтальной разметки, выполняющие функции направляющих.
  • Разметка позволяет избежать ошибок при укладке плитки рядом с дверными и оконными проемами.
  • Расстояние между вертикальными линиями соответствует ширине фасадной плитки, расстояние между горизонтальными линиями – около 80 см (высота 5 рядов плитки).
  • Разметка не обозначает линии, на которых должны располагаться гвозди, используемые в качестве крепежа.

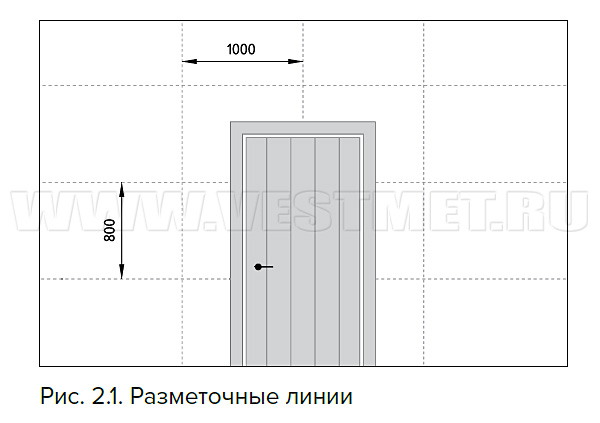

Разметочные линии

Монтаж отлива

  • Если фундамент или цоколь здания образует «ступеньку», перпендикулярную плоскости фасада, поверх него монтируются планки отлива, предназначенные для отведения атмосферных осадков.
  • Монтаж начинается от угла здания. Первая планка подрезается под нужным углом.
  • Последующие планки устанавливаются с нахлестом 5 см.

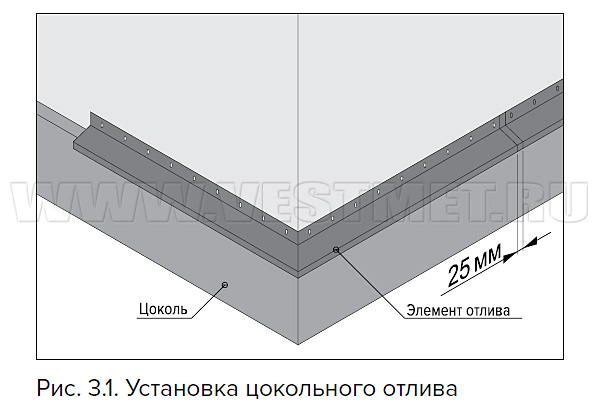

Установка цокольного отлива

Монтаж 1-го и последующего рядов фасадной плитки

  • 1-й ряд монтируется на расстоянии 0,5-1 см от угла здания.
  • Предварительно у плитки, используемой в 1-м ряду, отрезаются лепестки.
  • 2-й и последующие ряды монтируются со смещением в 1/2 лепестка относительно предыдущего ряда (на плитках имеются соответствующие отметки).
Монтаж первого ряда фасадной плитки

Монтаж второго и последующих рядов фасадной плитки

Монтаж внешних и внутренних угловых элементов

  • Плитки, расположенные вдоль углов здания, обрезают таким образом, чтобы расстояние от края до угла составляло 0,5-1 см.
  • При облицовке углов применяют фирменные стальные уголки ТЕХНОНИКОЛЬ HAUBERK с алюцинковым покрытием и базальтовой посыпкой.
  • Установка производится снизу вверх. Рекомендуемый инженерами компании "Вестмет" нахлест – 5 см.
  • В качестве крепежа используются стальные оцинкованные саморезы с шагом 30 см (вкручиваются с обеих сторон).

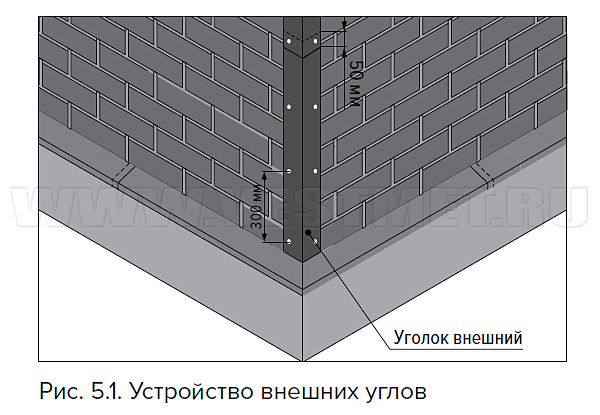

Устройство внешних углов

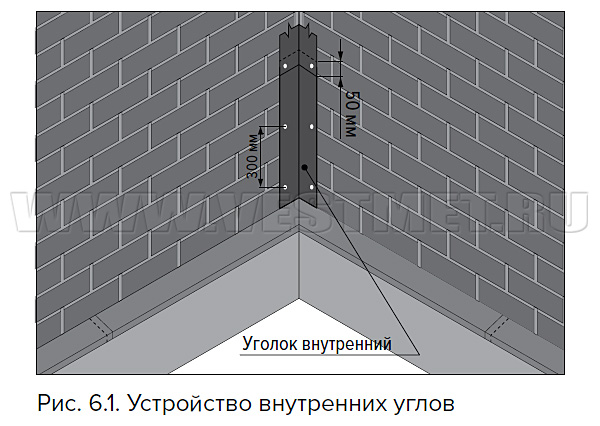

Устройство внутренних углов

Оформление дверных проемов

  • Если плитка выходит за линию проема, ее обрезают ножом.

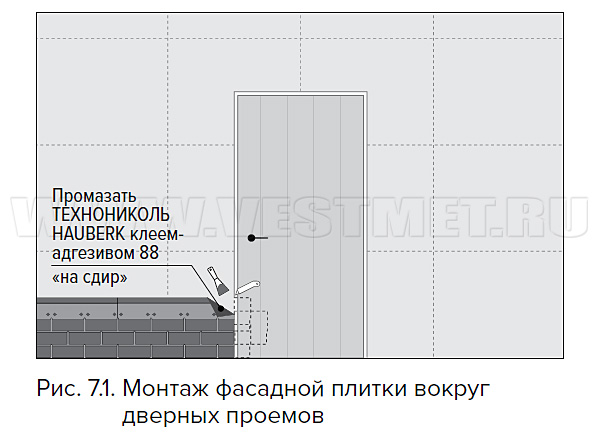

Монтаж фасадной плитки вокруг дверных проемов

  • По окончании укладки плитки по периметру верхней и боковых сторон проема монтируют планки наличников.

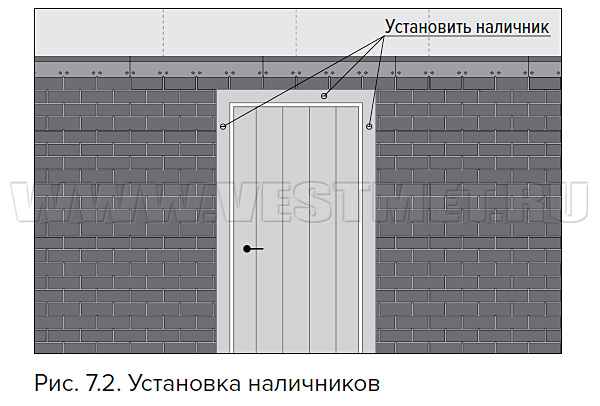

Установка наличников

Оформление оконных проемов

  • Если плитка выходит за линию проема, ее обрезают ножом.

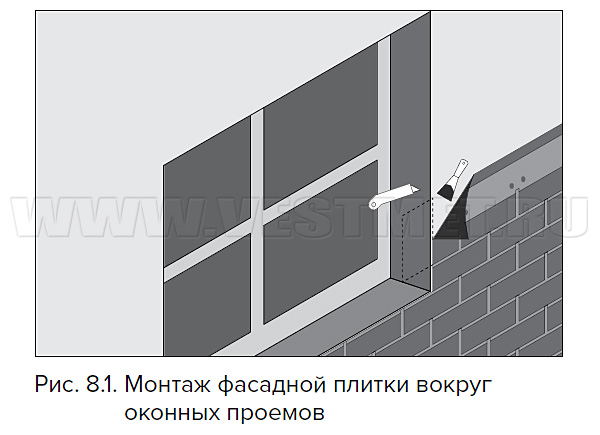

Монтаж фасадной плитки вокруг оконных проемов

  • Укладка производится с обеих сторон проема до его верхней линии.
  • По окончании монтажа производится установка оконного наличника и отлива.

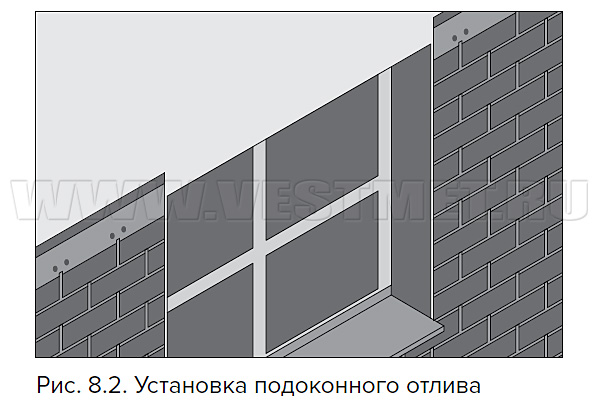

Установка подоконного отлива

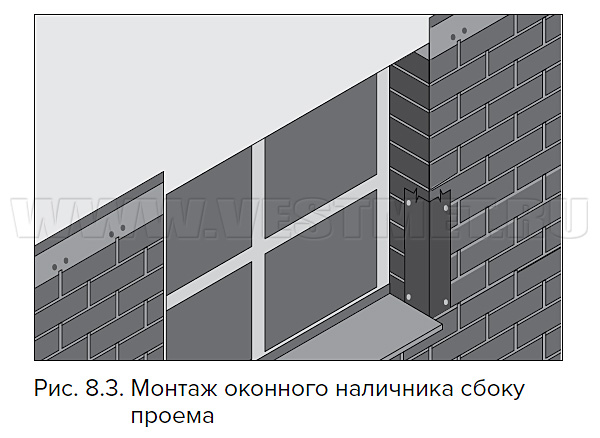

  • Боковые стороны оконного проема также могут быть облицованы фасадной плиткой (если степень углубления окна в плоскость фасада позволяет это сделать).
Установка подоконного отлива

  • После этого устанавливаются боковые наличники, затем – верхний наличник.

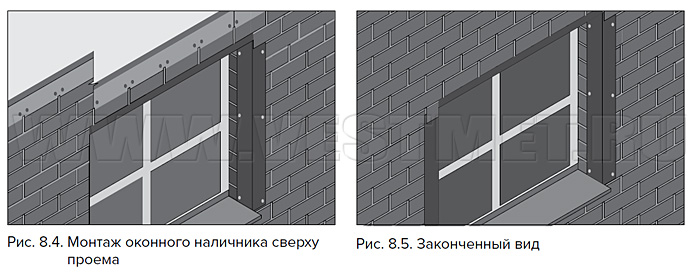

Монтаж оконного наличника сверху проема

Монтаж верхнего ряда плитки ТЕХНОНИКОЛЬ HAUBERK (под карнизным свесом)

1) фасадную плитку заводят выше линии свеса и фиксируют прижимной рейкой с шагом 10 см, затем обшивают нижнюю поверхность карнизного свеса;

Монтаж верхнего ряда под карнизным свесом

2) производят подшивку свеса, материал ведут до линии подшивки, затем монтируют прижимную рейку с шагом 10 см.

Монтаж верхнего ряда под карнизным свесом

Монтаж верхнего ряда плитки (в зданиях без карнизного свеса)

  • Поверх плитки вдоль ската устанавливается планка капельника.
Монтаж верхнего ряда фасадной плитки в домах без карнизного свеса

Гарантийные обязательства

  • Вся продукция соответствует требованиям ГОСТ 32806-2014 (EN-544:2011);
  • Срок гарантии на фасадную плитку ТН – 10 лет;
  • Срок хранения до начала монтажных работ – 1 год.

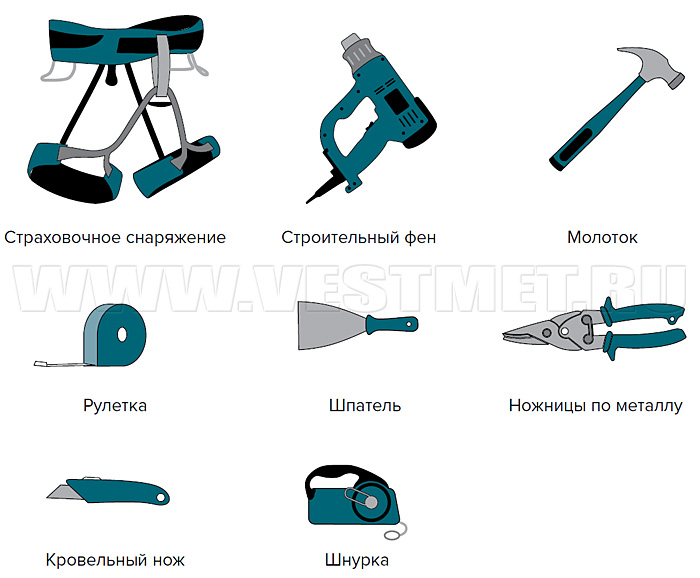

Инструменты и оборудование, необходимые для монтажа

Инструменты и оборудование
