Монтаж трубчатых снегозадержателей Grand Line

Монтаж трубчатых снегозадержателей

Общая информация

Трубчатые снегозадержатели имеют небольшой вес, не нагружают конструкцию кровли. Назначение — защита от неконтролируемого схода снега и льда в больших объемах.

Такие элементы кровельной безопасности сотрудники компании "Вестмет" рекомендуют монтировать вдоль всех кровельных карнизов. Для одноуровневой крыши оптимальный вариант установки — в сплошную линию на одном уровне и над мансардными окнами, вентиляционными трубами. На многоуровневых крышах снегоуловители размещают в линии на каждом уровне, над входами, въездами в гараж.

При установке конструкции стыкуются друг с другом. Для этого на трубах предусмотрены обжимы с одной стороны. Стыки усиливают болтовыми соединениями (М8). Если требуется, трубчатую часть конструкции можно укоротить по месту. Для обрезки не используется болгарка. Резы выполняют электролобзиком либо ножовкой по металлу.

Комплектация

Наименование
Кол-во, шт (1 м)
Кол-во, шт (Зм)
1
Кронштейн универсальный
2
4
2
Труба
2
2
3
Болт М8х30
3
3
4
Гайка М8
2
2
5
Шайба А8
2
2
б
Саморез 8x60
4
8
7
EPDM резиновый уплотнитель
8
16

Порядок установки

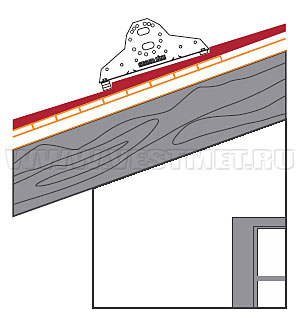

Порядок монтажаНаметьте линии:

  • вдоль линии кровельного свеса, выше него, на уровне несущей стены;
  • точки расположения кронштейнов намечают, учитывая шаг волны, на участке ее прогиба;
  • шаг между кронштейнами — не больше 90 см;
  • между последним кронштейном и краем трубы — не больше 30 см.

Трубчатые снегозадержатели Гранд Лайн поставляются с универсальным набором крепежей, которые могут устанавливаться на металлочерепицу, профлист, битумную черепицу. Их крепят к обрешетке так, чтобы они попадали на центр доски (не ближе 2 см от ее краев). Отверстия выполняют заранее. Для крепления используют саморезы 8х60.

Для установки предварительно готовят прочное основание. Для контробрешетки используют бруски 50х50 или больше, для обрешетки — доски 25х150 или 30х100. СНиП II-26-76 «Кровли» рекомендует обустраивать сплошную обрешетку (без зазоров между досками) на участках монтажа элементов кровельной безопасности.

Монтаж трубчатых снегозадержателей для фальцевой кровли

Общая информация

Покрытие скатных фальцевых кровель — гладкое, что повышает риск схода больших масс снега и льда. Комплектация снегоуловителями обязательна.

Компания «Вестмет» рекомендует устанавливать снегозадержатели вдоль всех карнизов фальцевых кровель, над расположенными на скатах мансардными окнами, вентиляционными трубами, другими важными объектами.

Трубчатые снегозадержатели Grand Line имеют универсальную конструкцию, могут устанавливаться на крыши с разным типом покрытия. Для надежного монтажа на фальц используется дополнительная скоба кронштейна.

При монтаже руководствуются требованиями СНиП II-26-76, предусматривая сплошную обрешетку на местах установки элементов кровельной безопасности.

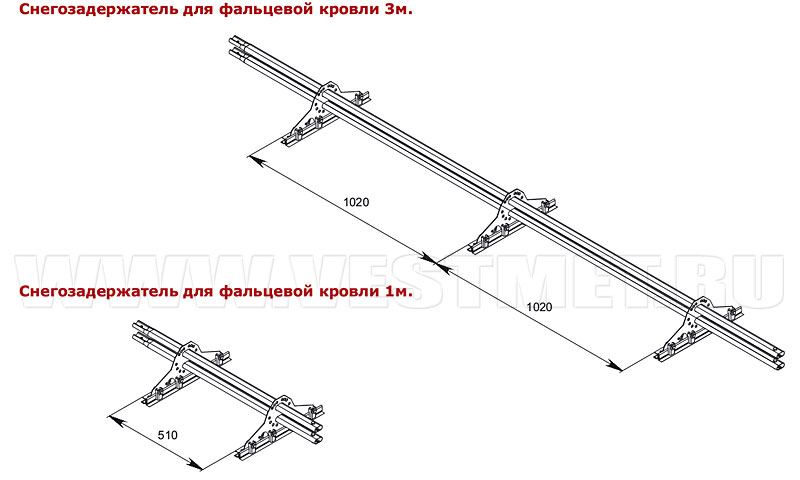

Комплектация снегозадержателя для фальцевой кровли (1 и 3 метра)

Наименование
Снегозадержатель Grand Line 1 м: кол-во; шт.
Снегозадержатель Grand Line 3 м: кол-во; шт.
1
Кронштейн универсальный
2
3
2
Труба
длина 1 м - 2 шт.
длина 3 м - 2 шт.
3
Болт М8х35
10
14
4
Гайка М8
10
14
5
Шайба А8
10
14
6
Скоба крепление на фальц
8
12

Порядок установки

Порядок монтажаМеста установки снегозадержателей определяются с учетом конструкции кровли, длины ее скатов, предполагаемой снеговой нагрузки. Их не размещают на карнизах, смещая кронштейны к коньку или ребру так, чтобы они находились над несущими стенами.

Кронштейны располагают с учетом расстояния между фальцами, но не более чем в 90 см друг от друга. Последний кронштейн смещают не больше чем на 30 см от края трубы.

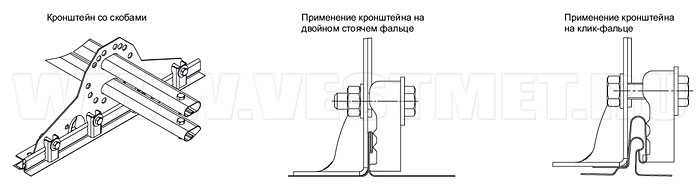

Для крепления на фальц используются скобы и болты. Скоба прижимает кронштейн к фальцу, надежно фиксирует его. Каждый кронштейн крепится четырьмя такими элементами.

Когда снегоуловители установлены, в их отверстия вставляют трубы, фиксируют их болтами.

Крепежи имеют симметричную форму. Их можно устанавливать на кровли с клик-фальцами, а также с левым или правым расположением фальца.

Монтаж сегозадержателей на фальцевую кровлю

Расчет количества рядов снегозадержателей для скатной кровли

В таблице приведены данные для такого расчета. Найдите значение, которое соответствует вашему снеговому району и углу наклона ската. Это значение — максимальная длина ската для одного ряда снегозадержателей. Оно дано в двух вариантах — для монтажа кронштейнов с шагом в 55 и в 110 см.

Если фактическая длина превышает этот показатель, используется больше рядов (кратно превышению).

Пример расчета. Для дома в Москве (третий снеговой район) с длиной ската в 9 м и наклоном в 35° расчетное значение при установке кронштейнов через каждые 55 см — 7,2 м. Длина ската превышает его, и для эффективной работы снегоуловителей их необходимо установить в два ряда.

Важно!

Учитывайте, что указанные табличные значения являются средними для конкретного региона. В отдельные периоды снеговые нагрузки могут превышать их, и потому рекомендуется увеличивать их значение на 25%. Также учитывается преобладающее направление ветра. Снеговая нагрузка с наветренной стороны будет выше. Если объект находится рядом с границей двух снеговых районов, рассчитывайте количество снегозадержателей по тому району, где снеговая нагрузка будет выше.

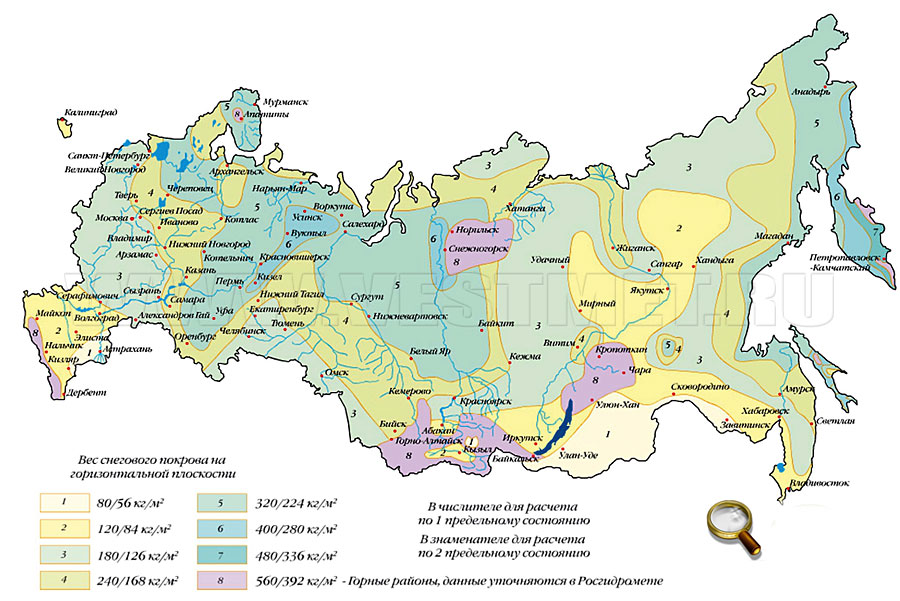

Снеговой район
1
2
3
4
5
6
7
8
Расстояние между кронштейнами, мм.
550
1100
550
1100
550
1100
550
1100
550
1100
550
1100
550
1100
550
1100
Угол наклона кровли, град.
Менее 15
37,7
27,1
25,2
18,3
16,8
12,2
12,6
9,1
9,4
6,9
7,5
5,5
6,3
4,6
5,4
3,9
15-25
23,1
16,8
15,4
11,2
10,3
7,5
7,7
5,6
5,8
4,2
4,6
3,4
3,9
2,8
3,3
2,4
26-37
16,2
11,8
10,8
7,9
7,2
5,2
5,4
3,9
4,1
3,0
3,2
2,4
2,7
2,0
2,3
1,7
38-45
13,8
10,0
9,2
6,7
6,1
4,5
4,6
3,3
3,5
2,5
2,8
2,0
2,3
1,7
2,0
1,4
46-55
11,9
8,7
7,9
5,8
5,3
3,9
4,0
2,9
3,0
2,2
2,4
1,7
2,0
1,4
1,7
1,2
