Кровельная вентиляция ТЕХНОНИКОЛЬОптимальность решения
Надежность
Эстетичность
Доступность
Кровельная вентиляция ТЕХНОНИКОЛЬ

При обустройстве кровли в числе дополнительных комплектующих устанавливаются элементы систем кровельной вентиляции.

Их делят на две категории:

  • устройства подкровельной вентиляции: отводят влажный теплый воздух, обеспечивают приток свежего воздуха с улицы. Такая вентиляционная система защищает утеплитель от увлажнения, обеспечивает долговечность конструкции и материалов кровли;
  • компоненты систем вентиляции внутренних помещений. Такие системы используются для оптимизации микроклимата внутри дома. Вентиляционные каналы выводятся на крышу с использованием специальных элементов.

Корпорация ТЕХНОНИКОЛЬ изготавливает элементы систем вентиляции обоих типов. Для их производства используются качественные материалы (полипропилен для корпусов, пенополиуретан для изоляции и пр.). Такие изделия удобны в монтаже, долговечны, привлекательно выглядят и не портят внешнего вида кровли. Они обеспечивают эффективную вентиляцию, помогая поддерживать во внутренних помещениях и в подкровельном пространстве оптимальные показатели влажности воздуха.

Характеристики вентиляции крыш ТЕХНОНИКОЛЬ

Характеристика
Нормальное значение
Плотность материала, г/см3
0,943 - 0,949
Текучести расплава, г/10 мин
0,5 - 0,7
Разброс данного показателя в одной партии, % не более
±10
Максимальное число включений, шт.
3
Золы в материале (по массе) %, не более
0,06
Летучих веществ в составе материала (по массе) %, не более
0,09
Предельная текучесть при растяжении, МПа, не менее
17
Прочность, необходимая для разрыва, МПа не менее
20,6
Разрыв при минимальном относительном удлинении %
700
Удельная доля стабилизатора по массе %, не менее
0,25

Эксплуатация вентиляции кровли возможна при температуре воздуха от - 50°С до + 90°С.

Гарантия производителя: 15 лет.

Срок службы: свыше 30 лет.

Палитра доступных цветов:

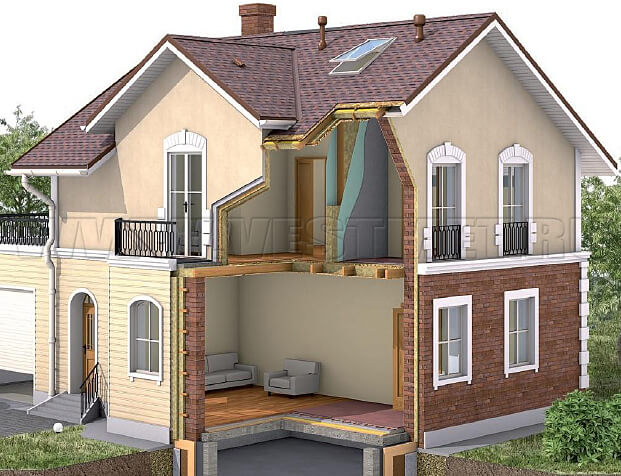

Вентиляция подкровельного пространства

ТЕХНОНИКОЛЬ предлагает элементы кровельной вентиляции для скатных крыш с покрытием из металлочерепицы, битумной черепицы, других материалов. Они могут устанавливаться как на этапе обустройства кровли, так и после его завершения.

Применение элементов кровельной вентиляции ТЕХНОНИКОЛЬ дает следующие преимущества:

  • эффективный воздухообмен между подкровельным и уличным пространством: воздух не застаивается, постоянно обновляется, вместе с ним отводятся водяные пары;
  • даже при высокой влажности наружного воздуха влага в подкровельном пространстве не скапливается;
  • на поверхности внутренних элементов кровли не образуется конденсат даже при большой разнице температур между подкровельным и наружным пространством;
  • за счет отвода влажного воздуха деревянные элементы (стропила, обрешетка) остаются сухими, защищенными от гниения, развития грибка;
  • теплоизоляция остается сухой, ее характеристики не ухудшаются из-за увлажнения.

При использовании вентиляции кровли ТЕХНОНИКОЛЬ циркуляция воздуха обеспечивается за счет:

  • поступления холодного воздуха с улицы через продухи в нижней части кровельных скатов;
  • отвода теплого воздуха и испарений через аэраторы (теплый воздух поднимается при нагреве и выводится через их отверстия). Чем большей является разница по высоте между аэратором и продухами, тем более продуктивной будет вентиляция подкровельного пространства.

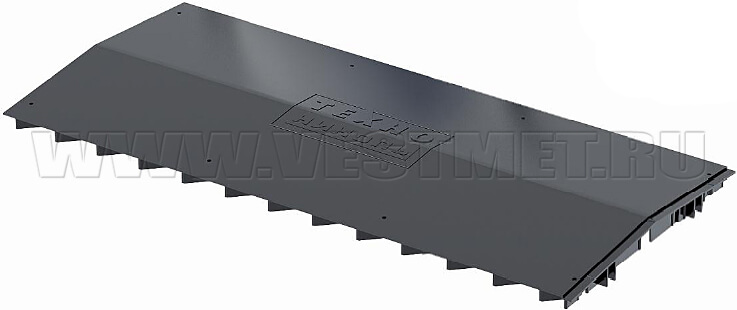

Коньковый аэратор

Сплошной аэратор Сплошной аэратор устанавливается на стыке скатов (ребра, конек). Чтобы он обеспечивал циркуляцию воздуха, необходимо предусмотреть вентиляционные отверстия в нижней части ската. Элемент незаметен на кровле за счет того, что после монтажа он накрывается кровельным материалом.

Размеры элемента — 0,61х0,29 м.

При монтаже нескольких аэраторов в ряд выполняется стык накрывающего и накрываемого торцов, что обеспечивает герметичность элемента.

1 аэратор обеспечивает вентиляцию 25 м2 подкровельного пространства.

Поставляется с полиуретановым фильтром. Фильтрующий элемент препятствует проникновению влаги, насекомых в подкровельное пространство.

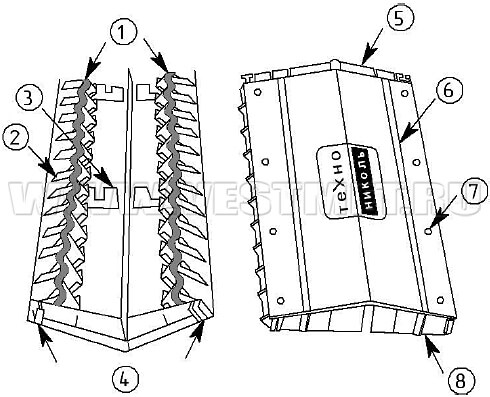

Аэратор состоит из следующих элементов:

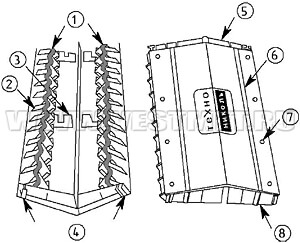

Детали Конькового аэратора ТЕХНОНИКОЛЬ
  1. Полиуретановый фильтр.
  2. Ребра, между которыми выходит воздух.
  3. Перегородка (дополнительное ребро жесткости).
  4. Накрывающие элементы.
  5. Накрываемые элементы.
  6. Разметка для укладки кровельного покрытия.
  7. Крепежные отверстия.
  8. Накрывающие элементы.

Аэраторы устанавливаются на коньковые крыши с углом наклона скатов 12-45° во время укладки покрытия.

Допустимый уклон кровли
Допустимый уклон кровли

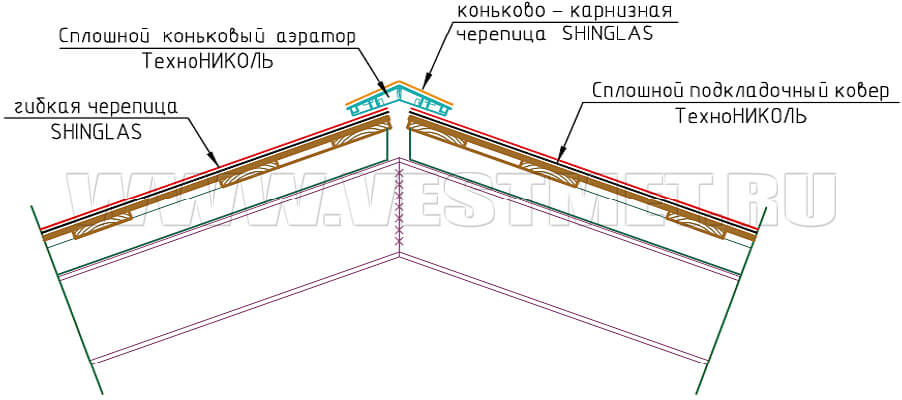

уклон скатов от 12° до 18°

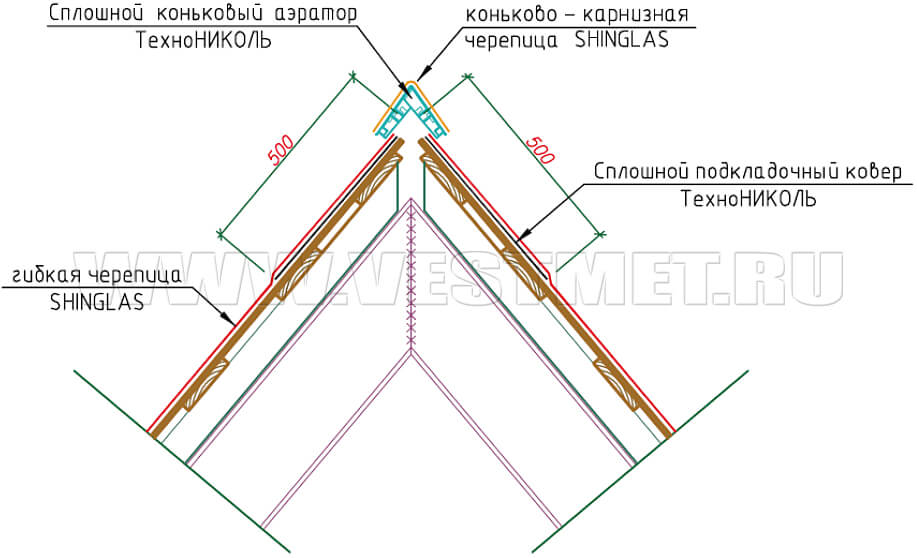

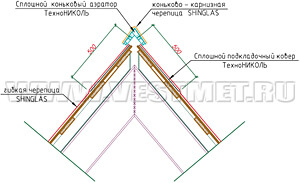

уклон скатов свыше 18°

Важно! Коньковые аэраторы необходимо устанавливать в процессе монтажа мягкой кровли, точно следуя инструкции, которая имеется в каждой упаковке, поставляемой компанией "Вестмет".

Цвет изделия
Тип кода ЕКН
Тип кода ITF-14
Тип кода EAN-13
Единица измерения
Количество в таре из картона (61х42х45 см)
Масса, кг
Черный
218244
14640003130538
4640003130531
шт.
15 шт.
0,65

Точечные аэраторы

При уклоне скатов крыши менее 12° либо в случае, если установка конькового аэратора невозможна, используются точечные элементы вентиляции. Их также можно устанавливать в дополнение к коньковому аэратору либо в случаях, когда он не обеспечивает достаточной циркуляции воздуха. При монтаже точечных аэраторов и кровельных вентилей предусматривают дополнительные вентиляционные отверстия со стороны кровельных свесов. Для решения этой задачи можно использовать перфорированные софиты либо обустраивать вентиляционные продухи.

  • 1 элемент вентиляции устанавливается на 5-10 м2 площади крыши.
  • Вентилируемый зазор под кровельным покрытием должен иметь высоту не более 5 см.
  • Точечные элементы вентиляции размещают в верхней части ската (расстояние до конька — от 50 до 80 см).

Скатный аэратор PILOT

Аэратор PILOT скатный ТЕХНОНИКОЛЬ

Диаметр монтажного отверстия — 110 мм.

1 аэроэлемент рассчитан на 5 м2 крыши.

Цвет — черный.

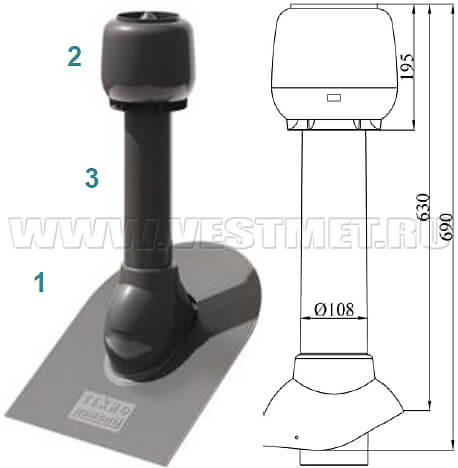

Конструкция скатного аэратора PILOT:

Детали Аэратора PILOT
  1. Проходной элемент (основа для монтажа).
  2. Защитный колпак.
  3. Основная часть.

Достоинства точечного аэратора PILOT:

Назначение — вентиляция конструкции кровель без конька. За счет высокого основания возникает перепад давления между подкровельным и наружным пространством.

Высота элемента — 69 см. Даже зимой при наличии снега на крыше он выполняет свои функции.

Защитный колпак препятствует попаданию воды, снега, пыли в подкровельное пространство.

При установке угол наклона аэратора можно регулировать. Это позволяет вертикально устанавливать трубу элемента независимо от того, какой наклон имеет скат.

Точечные аэраторы

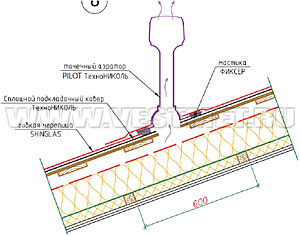

Аэроэлемент используют совместно с битумной черепицей, монтируется во время ее укладки. После монтажа проходного элемента его закрывают кровельным покрытием.

Важно! Точечный скатный аэратор PILOT можно устанавливать только вместе с монтажом гибкой черепицы (например, ТЕХНОНИКОЛЬ ШИНГЛАС) - надлежит строго следовать приложенной инструкции.

Цвет изделия
Тип кода ЕКН
Тип кода ITF-14
Тип кода EAN-13
Единица измерения
Количество в таре из картона (61х42х45 см)
Масса, кг
Черный
356165
14640003132174
4640003132177
шт.
2
2,165

Скатный аэратор КТВ

Аэратор КТВ скатный ТЕХНОНИКОЛЬ

Диаметр проходного отверстия — 110 мм.

Монтаж выполняют из расчета 1 элемент на 5 м2 крыши.

Цветовая гамма: .

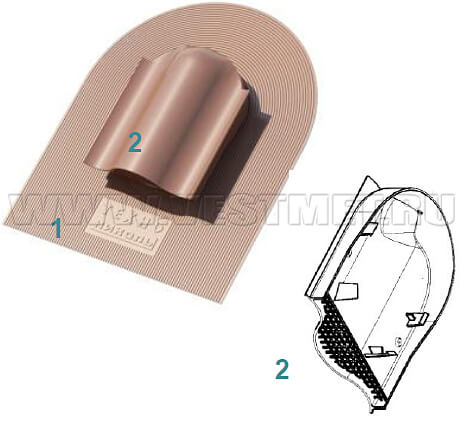

Конструкция точечного аэратора КТВ:

Детали Аэратора КТВ скатный
  1. Проходной элемент.
  2. Основная часть с защитным сетчатым элементом.

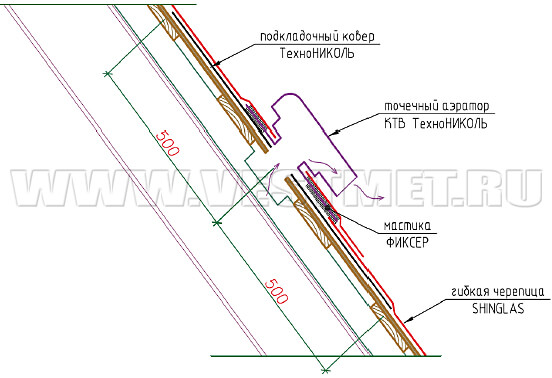

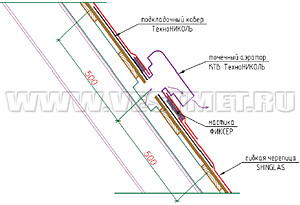

Аэратор КТВ используется только на крышах из гибкой битумной черепицы и устанавливается при ее укладке. Подошва проходного элемента после крепления закрывается кровельным покрытием. Аэратор КТВ специалисты компании "Вестмет" рекомендуют устанавливать на кровлях, где использование коньковых аэраторов невозможно. Места для монтажа изделий должны находиться в 0,5-0,8 м от стыка скатов. В результате установки аэраторов возникает разница давления, и воздух циркулирует в подкровельном пространстве, отводя влажные испарения.

Аэратор КТВ скатный ТЕХНОНИКОЛЬ

Элемент изготовлен из морозостойкого прочного полипропилена. Он окрашивается в массе, не меняет цвета под действием лучей солнца.

Защитная сетка в корпусе препятствует попаданию мусора, насекомых под кровельное покрытие.

Внимание! Устанавливается непосредственно при монтаже гибкой черепицы. Правила установки подробно показаны и описаны в Инструкции по применению, которая прилагается к продукции в каждой коробке.

Цвет изделия
Тип кода ЕКН
Тип кода ITF-14
Тип кода EAN-13
Единица измерения
Количество в таре из картона (61х42х45 см)
Масса, кг
Красный
229337
14640003130576
4640003130579
шт.
4
1,1
Зеленый
229338
14640003130613
4640003130616
шт.
4
1,1
Коричневый
229339
14640003130552
4640003130555
шт.
4
1,1
Серый
229340
14640003130637
4640003130630
шт.
4
1,1
Синий
329369
14640003130651
4640003130654
шт.
4
1,1
Черный
229336
14640003130590
4640003130593
шт.
4
1,1

Кровельный вентиль SKAT

Отличается от аэратора КТВ способом установки.

Вентиль SKAT кровельный ТЕХНОНИКОЛЬ

1 изделие обеспечивает вентиляцию 5 м2 крыши.

Диаметр проходного отверстия — 110 мм.

Цветовая палитра:   .

Используется для крыш с непрофилированным покрытием (фальцевые кровли, битумная черепица).

Установка возможна на скаты с уклоном от 5°.

Монтаж выполняют после обустройства кровельного покрытия.

Цвет изделия
Тип кода ЕКН
Тип кода ITF-14
Тип кода EAN-13
Единица измерения
Количество в таре из картона (61х42х45 см)
Масса, кг
Красный
362668
14640003132211
4640003132214
шт.
10
0,86
Зеленый
362670
14640003132198
4640003132191
шт.
10
0,86
Коричневый
362664
14640003132259
4640003132252
шт.
10
0,86
Серый
362665
14640003132235
4640003132238
шт.
10
0,86
Синий
362669
14640003132273
4640003132276
шт.
10
0,86
Черный
362671
14640003132297
4640003132290
шт.
10
0,86

Кровельный вентиль SKAT Monterrey

Используется для скатных крыш из металлочерепицы. Основание элемента повторяет форму волны профиля «Монтеррей».

Вентиль SKAT Monterrey кровельный ТЕХНОНИКОЛЬ

Изделия устанавливаются из расчета 1 шт. на 5 м2 кровли.

Проходное отверстие диаметром 110 мм.

Цветовые оттенки:   .

За счет изогнутой формы монтажного основания вентиль можно монтировать на металлочерепицу после ее укладки. Он герметичен и не дает протечек, что подтверждено испытаниями (интенсивный полив, с разным давлением, под разными углами).

Сотрудники «Вестмет» рекомендуют использовать такие изделия для крыш из металлочерепицы Гранд Лайн, Металл Профиль и др. (профиль «Монтеррей» либо «Супермонтеррей»).

Результаты испытаний:

Производитель
Профиль
Наличие протечек
Grand Line
Monterrey
нет
Металл Профиль
Монтеррей
нет
Металл Профиль
Супермонтерей
нет
Металлкомплект
Монтеррей Супер
нет

Для защиты стыков от протечек инженеры компании "Вестмет" рекомендуют использовать силиконовый герметик при монтаже вентиля.

Важно!  Данный аэроэлемент предназначен исключительно для крыш, покрытых металлочерепицей с профилем Monterrey, и монтируется только на уже установленную кровелю.

Цвет изделия
Тип кода ЕКН
Тип кода ITF-14
Тип кода EAN-13
Единица измерения
Количество в таре из картона (61х42х45 см)
Масса, кг
Красный
376149
14640003132310
4640003132313
шт.
10
0,86
Зеленый
376147
14640003132358
4640003132351
шт.
10
0,86
Коричневый
376148
14640003132334
4640003132337
шт.
10
0,86
Серый
376150
14640003132372
4640003132375
шт.
10
0,86
Синий
376151
14640003132396
4640003132399
шт.
10
0,86
Черный
376152
14640003132419
4640003132412
шт.
10
0,86

Элементы систем вентиляции внутренних помещений

Система вентиляции внутренних помещений используется для отвода неприятных запахов, регуляции влажности воздуха, поддержания нормального микроклимата. Компания "Вестмет" предлагает большой выбор решений для вывода систем вентиляции на кровлю. Выходы вентиляции ТЕХНОНИКОЛЬ производятся из полипропилена. Материал ударопрочен, морозостоек, не подвержен действию влаги и УФ-лучей.

Вентиляционный выход ТЕХНОНИКОЛЬ D110

Вентиляционный выход ТЕХНОНИКОЛЬ D110

Диаметр проходного отверстия — 110 мм.

Высота — 50 см.

Цветовая гамма:   .

Назначение — вентиляция канализационных стояков, отвод неприятных запахов. При установке место монтажа закрывается посадочной юбкой. Изделие можно использовать на кровлях с любым покрытием. Дополнительно на вентиляционный выход может устанавливаться вентиляционный колпак (закрывает его, защищает от попадания внутрь осадков, мусора, насекомых).

Цвет изделия
Тип кода ЕКН
Тип кода ITF-14
Тип кода EAN-13
Единица измерения
Количество в таре из картона (61х42х45 см)
Масса, кг
Красный
358025
14640003132686
4640003132689
шт.
5
0,83
Зеленый
358031
14640003132679
4640003132672
шт.
5
0,83
Коричневый
358036
14640003132693
4640003132696
шт.
5
0,83
Серый
358028
14640003132709
4640003132702
шт.
5
0,83
Синий
358033
14640003132716
4640003132719
шт.
5
0,83
Черный
358037
14640003132723
4640003132726
шт.
5
0,83

Вентиляционный выход ТЕХНОНИКОЛЬ D 125/160 с теплоизоляцией

Вентиляционный выход ТЕХНОНИКОЛЬ изолированный D125/160

Диаметр: внутренний/наружный — 125/160 мм.

Высота — 50 см.

Цветовая палитра:   .

Изолированный вентиляционный выход. Отводит неприятные запахи из стояка канализации, может использоваться как часть системы вентиляции помещений дома. Труба выхода защищена теплоизоляционным слоем из пенополиуретана (защищает от формирования конденсата). За счет этого даже при заморозках система вентиляции остается работоспособной. Установка возможна на крыши любого типа.

Цвет изделия
Тип кода EKH
Тип кода ITF-14
Тип кода EAN-13
Единица измерения
Количество в таре из картона (61х42х45 см)
Масса, кг
Красный
358026
14640003131269
4640003131262
шт.
4
1,805
Зеленый
358029
14640003131283
4640003131286
шт.
4
1,805
Коричневый
358034
14640003132730
4640003132733
шт.
4
1,805
Серый
358030
14640003131290
4640003131293
шт.
4
1,805
Синий
358035
14640003131306
4640003131309
шт.
4
1,805
Черный
358027
14640003131276
4640003131279
шт.
4
1,805

Рекомендации по установке вентиляции кровли ТЕХНОНИКОЛЬ

Для выходов вентиляции кухонь, нежилых и жилых комнат дома рекомендуется купить защитные колпаки. Они закроют трубы, защитят их от попадания внутрь мусора, осадков, насекомых.

На канализационные выходы колпаки не устанавливаются, чтобы эффективность вентиляции была максимальной.

Для соединения выходов с канализационными трубами и кухонной вытяжкой используют муфты, патрубки, подбирая их по размеру.

При установке вентиляционных выходов дополнительно потребуются проходные элементы. Они нужны, чтобы стык выхода с покрытием кровли был герметичным. Купить проходные элементы ТЕХНОНИКОЛЬ вы сможете в любом офисе компании "Вестмет".

Для регулировки угла наклона выхода относительно ската кровли используют посадочные юбки. Такую регулировку выполняют, добиваясь вертикального положения элемента.

При установке вентиляционных выходов их крепят к проходным элементам саморезами (входят в цену, поставляются в комплекте).
