Монтаж водосточной системы МП Модерн

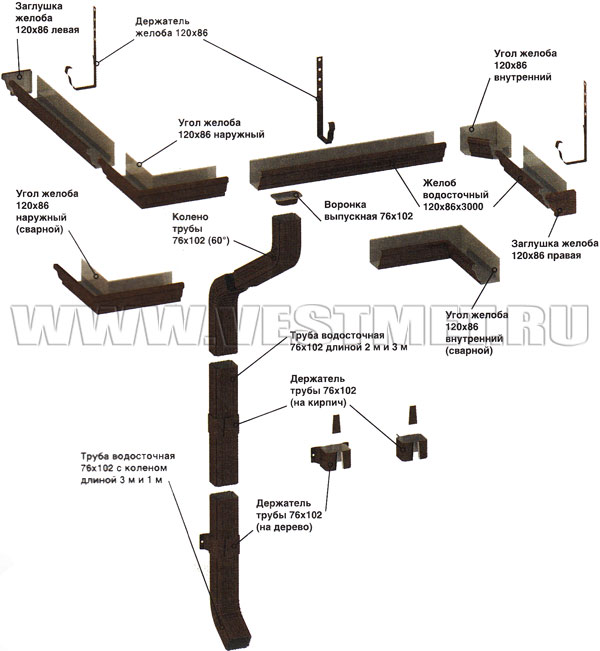

Комплектация водосточной системы МП Модерн

Комплектация водосточной системы МП Модерн

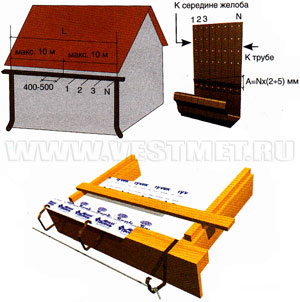

Держатели желоба

Внимание! Держатели желобов устанавливаются до монтажа карнизов и металлочерепицы.

  • На нижней доске обрешетки через 400 - 500 мм отмечают места установки держателей желоба. На одну водосточную трубу должно приходиться не более 10 м желоба.
  • 1 вариант разметки:
  • Держатели желоба нумеруют и размечают из расчета общего уклона желоба 2-5 мм на 1 м, загибают с помощью полосогиба, а затем устанавливают на отмеченные места.
  • 2 вариант разметки:
  • Первый и последний держатели крепят на отмеченные места и отгибают вниз, между ними натягивают шнур. Остальные держатели крепят и отгибают так, чтобы они касались шнура.

Держатели желоба

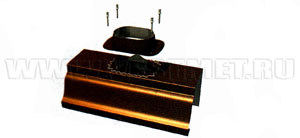

Воронка выпускная
  • При необходимости отпиливают желоб до требуемой длины.
  • В месте установки воронки в желобе делают Х-образный разрез, края которого загибают наружу, либо вырезают круглое отверстие диаметром 45-50 мм.
  • Воронку крепят к желобу заклепками, стык обрабатывают герметиком.
  • Воронка выпускная является универсальной: она служит для присоединения к прямоугольному желобу, как прямоугольной трубы так и круглой.
  • Рекомендуемое расстояние от края желоба до выпускной воронки не менее 200 мм.
Воронка выпускная
Заглушка желоба
  • Открытый торец желоба закрывают заглушкой, применив герметик и заклепки (не менее 3 штук на заглушку).
Заглушка желоба

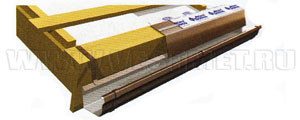

Установка желоба
  • Вставляют и закрепляют желоб в держателях.
  • Прикрепляют к обрешетке карнизные планки.
Установка желоба

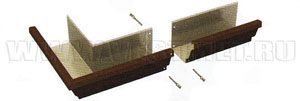

Желоб и угол желоба
  • Для соединения желобов между собой или с углом желоба срезают на 50 мм передний крючкообразный загиб желоба. На эту длину вставляют в него второй желоб.
  • Соединяют желоба с помощью герметика и заклепок.
Желоб и угол желоба

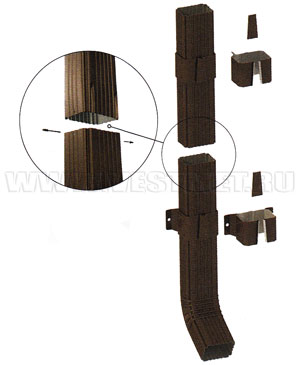

Держатели трубы, водосточная труба, колено трубы
  • Два вида держателей позволяют использовать их на любых поверхностях и материалах.
  • К стене здания крепят держатели трубы из расчета: один держатель на один метр трубы и на стыке двух труб.
  • Трубы вставляют в держатели и фиксируют с помощью замков держателя.
  • Воронку соединяют с водосточной трубой с помощью 2-х колен и отрезка трубы.
  • Внизу трубы крепят сливное колено (расстояние до отмостки - 300 мм).
  • Если входящая труба обрезана по месту, то у нее при помощи клещей «гофра» предварительно обжимают углы. После чего трубы вставляют одна в другую и фиксируют заклепками.
Держатели трубы, водосточная труба, колено трубы
