Монтаж водосточной системы МП Престиж

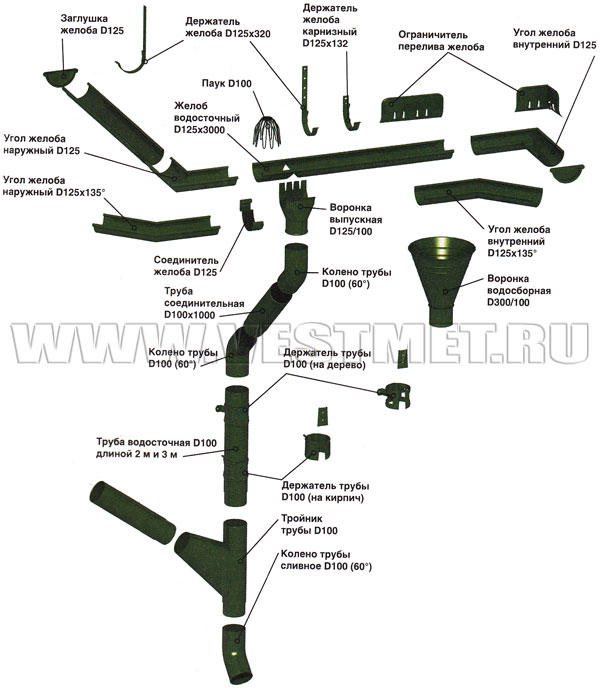

Комплектация водосточной системы МП Престиж

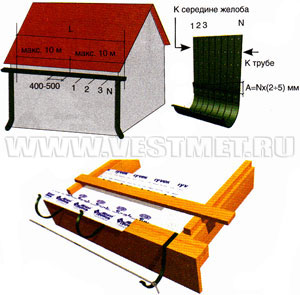

Держатели желоба

Внимание! Держатели желобов устанавливаются до монтажа карнизов и металлочерепицы.

  • На нижней доске обрешетки через 400 - 500 мм отмечают места установки держателей желоба. На одну водосточную трубу должно приходиться не более 10 м желоба.
  • 1 вариант разметки:
  • Держатели желоба нумеруют и размечают из расчета общего уклона желоба 2-5 мм на 1 м, загибают с помощью полосогиба, а затем устанавливают на отмеченные места.
  • 2 вариант разметки:
  • Первый и последний держатели крепят на отмеченные места и отгибают вниз, между ними натягивают шнур. Остальные держатели крепят и отгибают так, чтобы они касались шнура.

Держатели желоба

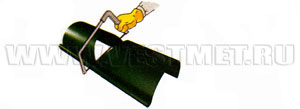

Желоб
  • При необходимости отпиливают желоб до требуемой длины.
  • Отмечают и вырезают на желобе V-образное отверстие шириной 100 мм под выпускную воронку.
  • Рекомендуемое расстояние от края желоба до выпускной воронки 150 мм.
Желоб
Воронка выпускная
  • Передний край воронки заводят под внешний загиб желоба.
  • Плотно прижимают воронку к желобу и фиксируют её, загнув резной фланец воронки на заднюю кромку желоба.
Воронка выпускная
Заглушка желоба
  • На торцы желобов с помощью киянки устанавливают заглушки.
Заглушка желоба

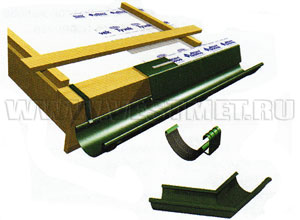

Соединение желобов и углов желоба
  • Вставляют и закрепляют желоб в держателях.
  • Прикрепляют к обрешетке карнизные планки.
  • Для соединения желобов между собой или с углами желоба их вставляют друг в друга с нахлёстом в 25-30 мм.
  • На месте стыка обязательно устанавливают соединитель желоба с резиновой прокладкой. Задним фланцем соединителя зацепляют за внутренний край желоба, подтягивают переднюю часть соединителя к желобу, защелкивают замок и фиксируют его язычком.
Соединение желобов и углов желоба

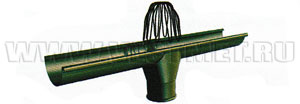

Паук
  • Для предотвращения засорения водосточной трубы листьями и иным мусором, в воронку устанавливают паук.
  • В зависимости от условий эксплуатации, примерно раз в год требуется очищать паук от листвы, иначе сток воды будет затруднен.
Паук

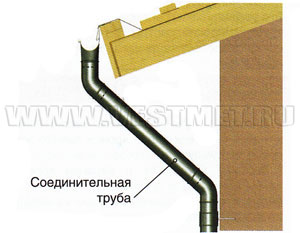

Соединительная труба и колено трубы
  • Воронку соединяют с водосточной трубой с помощью 2-х колен и соединительной трубы.
  • Размер соединительной трубы необходимо уточнить по месту и отпилить ее инструментом по резке металла.
  • Два обжима на трубе позволяют использовать отрезки трубы в двух местах.
  • Отрезки трубы, которые остались в процессе монтажа, можно использовать, если сделать на них обжимку при помощи клещей «гофра».
Соединительная труба и колено трубы

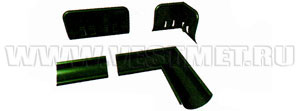

Ограничитель перелива
  • В местах повышенного стока воды (например, под ендовой) на желоб или угол желоба устанавливают ограничитель перелива.
Ограничитель перелива

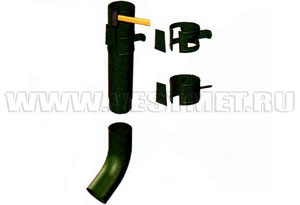

Держатели трубы и водосточная труба
  • Два вида держателей трубы позволяют использовать их на любых поверхностях и материалах.
  • К стене здания крепят держатели трубы из расчета: один держатель на один метр трубы и на стыке двух труб.
  • Трубы отрезают до необходимой длины, вставляют их в держатели и фиксируют с помощью замков держателя.
  • Внизу трубы крепят сливное колено (расстояние до отмостки - 300 мм).
Держатели трубы и водосточная труба

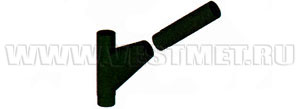

Тройник трубы
  • Если к одному стояку подводятся трубы с двух воронок, применяется тройник трубы.
  • Тройник имеет обжим с нижней стороны. Его устанавливают аналогично водосточной трубе. Широкий раструб для входа трубы сбоку позволяет подводить трубу под разным углом.
Тройник трубы

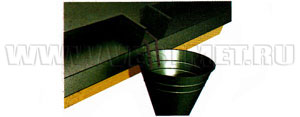

Воронка водосборная
  • Для сбора воды с фальцевой кровли и некоторых сложных видов кровли вместо желобов используют водосборную воронку.
  • Воронку вставляют в верхнее колено трубы или трубу и дополнительно крепят в верхней части к карнизу хомутом из металлической полосы и саморезом.
Воронка водосборная
