Монтаж водосточной системы МП Проект

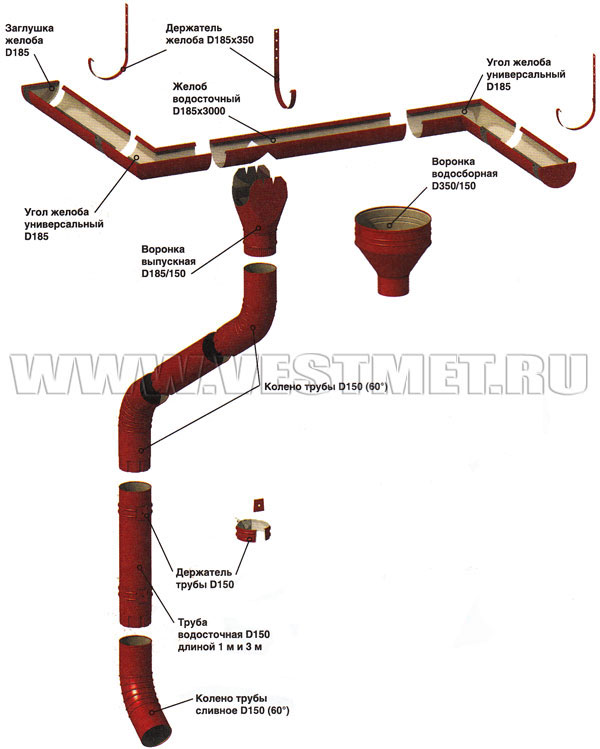

Комплектация водосточной системы МП Проект

Комплектация водосточной системы МП Проект

Держатели желоба

Внимание! Держатели желобов устанавливаются до монтажа карнизов и металлочерепицы.

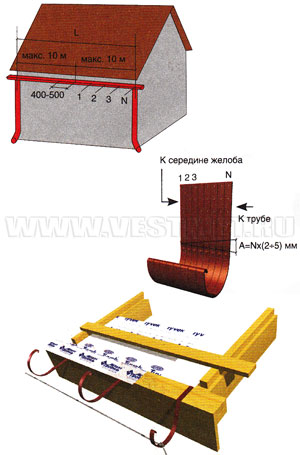

  • На нижней доске обрешетки через 400 - 500 мм отмечают места установки держателей желоба. На одну водосточную трубу должно приходиться не более 10 м желоба.
  • 1 вариант разметки:
  • Держатели желоба нумеруют и размечают из расчета общего уклона желоба 2-5 мм на 1 м, загибают с помощью полосогиба, а затем устанавливают на отмеченные места.
  • 2 вариант разметки:
  • Первый и последний держатели крепят на отмеченные места и отгибают вниз, между ними натягивают шнур. Остальные держатели крепят и отгибают так, чтобы они касались шнура.
  • В случае устройства водосточной системы МП ПРОЕКТ на кровлях без применения желобов (например, для фальцевой кровли) на одну водосточную трубу должно приходиться не более 120 кв.м кровли.

Держатели желоба
Желоб
  • При необходимости отпиливают желоб до требуемой длины.
  • Отмечают и вырезают на желобе V-образное отверстие шириной 160 мм под выпускную воронку.
  • Рекомендуемое расстояние от края желоба до выпускной воронки не менее 200 мм.
Желоб

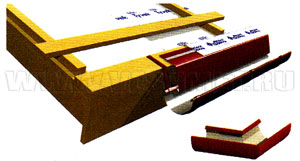

Желоб и угол желоба
  • Вставляют и закрепляют желоб в держателях.
  • Прикрепляют к обрешетке карнизные планки.
Желоб и угол желоба

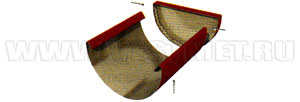

Заглушка желоба
  • Открытый торец желоба закрывают заглушкой, применив герметик и заклепки (не менее 3 штук на заглушку).
Заглушка желоба

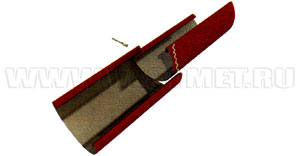

Соединение желобов и углов желоба
  • Для соединения желобов между собой и с углами желоба вставьте их друг в друга с нахлестом в 60-90 мм, предварительно отогнув кромку нижнего желоба.
  • Перед тем, как соединить желоба, наносится герметик на соприкасающиеся поверхности.
  • После соединения кромку возвращают в исходное положение.
  • Для увеличения жесткости соединения рекомендуется вершины соединенных желобов соединить заклепкой.
Соединение желобов и углов желоба

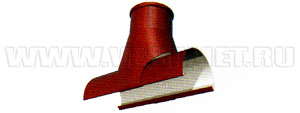

Воронка выпускная
  • Плотно прижать воронку к желобу над отверстием и зафиксировать её, загнув резные фланцы воронки на кромки желоба.
Воронка выпускная

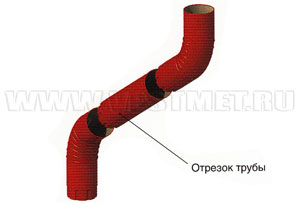

Соединение труб и колена трубы
  • Воронка с водосточной трубой соединяется с помощью двух колен и отрезка трубы.
  • На отрезке трубы при помощи клещей «гофра» предварительно обжимают концы, после чего колено и трубы вставляют друг в друга.
Соединение труб и колена трубы

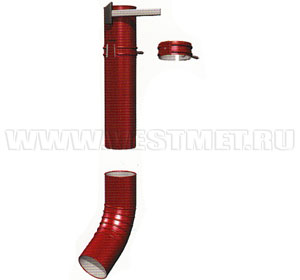

Держатели трубы, водосточная труба и сливное колено
  • К стене здания крепят держатели трубы из расчета: один держатель на один метр трубы и на стыке двух труб.
  • Трубы отрезают до необходимой длины, вставляют их в держатели и фиксируют с помощью клиновидных замков держателя.
  • Рекомендуется дополнительно зафиксировать замок саморезом к трубе через технологическое отверстие.
  • Внизу трубы крепят сливное колено (расстояние до отмостки - 300 мм).
Держатели трубы, водосточная труба и сливное колено

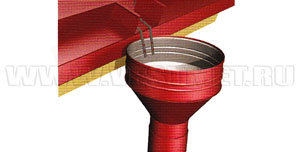

Воронка водосборная
  • Для сбора воды с фальцевой кровли и некоторых сложных видов кровли используется водосборная воронка.
  • Воронку вставляют в верхнее колено трубы или трубу и дополнительно крепят в верхней части к карнизу хомутом из металлической полосы или саморезом.
Воронка водосборная
