Монтаж пластиковой водосточной системы Гранд Лайн Стандарт

Общая информация

GL Стандарт — водосток из ПВХ. Назначение — отвод воды с поверхности кровли. Изготавливается концерном Grand Line на заводе в Обнинске.

Гарантия

Все комплектующие и элементы водосточной системы Гранд Лайн Стандарт поставляются с гарантийными сертификатами.

Компания «Гранд Лайн» гарантирует:

• отсутствие деформаций на срок в 30 лет. Под действием погодных факторов элементы водосточной системы не расслаиваются, не растрескиваются, на их поверхности не образуется вздутий;
• стабильность цвета на срок в 10 лет. Изделия не обесцвечиваются, исходный оттенок меняет насыщенность равномерно и плавно, без образования пятен.

Гарантия действует при условии правильной транспортировки, хранении и уходе, при монтаже по требованиям инструкции.

Транспортировка:

• перевозку выполняют в транспорте с крытым кузовом;
• размеры кузова больше длины упаковок или соответствуют ей;
• при перевозке фирменную упаковку не снимают. При транспортировке без упаковки изделия прокладывают защитным материалом, чтобы не повредить их, не поцарапать их поверхность;
• до начала перевозки упаковки крепят в кузове так, чтобы они не могли перемещаться;
• транспортировка выполняется при температуре внутри кузова в диапазоне от -50 до +50°C;
• погрузку и выгрузку выполняют минимум два человека, длинные упаковки берут с двух сторон, чтобы не допустить деформаций, переломов, перегибов;
• бросать, ударять, перегибать упаковки или изделия нельзя.

Правила хранения:

• трубы и желоба можно хранить в помещении или на улице. Уличное хранение допускается в ненарушенной упаковке, на основании с наклоном в 5° для стока дождевой воды. При хранении изделий без упаковки их накрывают брезентом;
• комплектующие хранятся в крытых помещениях;
• для хранения используют поддоны или бруски, размещенные с шагом в 0,5 м. Они должны формировать ровную плоскость;
• упаковки или отдельные изделия должны размещаться ровно, без переломов, изгибов, скручиваний.

Расчет водостока

Ниже — пример расчета для типового дома с кровлей, площадь которой составляет 159 м².

Количество желобов

Стандартная длина желоба — 3 м. Чтобы рассчитать их количество:

• определите общую протяженность свесов (суммируйте длины всех сторон крыши, на которые будут устанавливаться желоба);
• полученное число разделите на 3, округлите в большую сторону.

Пример: свесы имеют общую протяженность 26,5 м, что соответствует 9 желобам.

Углы желоба

На каждом из углов крыши устанавливается по одному угловому элементу. На рис. 1 видно, что взятый для примера дом имеет один такой угол.

Система GL Стандарт комплектуется универсальными угловыми элементами, их можно устанавливать на внутренних и наружных углах.

Воронки

Количество сливных воронок соответствует числу водосточных стояков на фасаде. Эти элементы объединяют желоба и трубы. Каждый из них рассчитан на отвод воды с 62-87 м² поверхности крыши. При этом воронки устанавливаются не реже, чем через каждые 10 м пог. желоба.

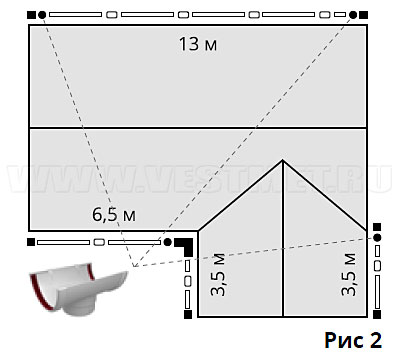

Пример: общая длина желобов — 26,5 м, площадь крыши — 159 м². При таких параметрах достаточно 3 воронок, но длинный скат больше 10 м. На нем нужно установить 2 воронки, поэтому их общее количество — 4 (см. рис. 2).

Заглушки и соединители

Соединители устанавливаются на каждом из стыков желобов друг с другом. Их количество рассчитывают отдельно для каждого из скатов. Их длины делят на 3 м (длина желоба) и округляют в меньшую сторону.

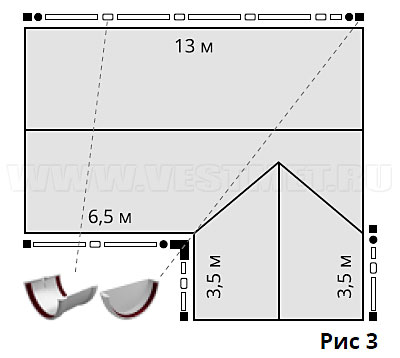

Пример: на рис. 3 видно, что для установки желобов потребуется 8 соединителей.

Заглушки устанавливаются на оставшиеся открытыми торцы желобов. Для замкнутых систем их не используют.

На взятой для примера кровле открытыми остаются 6 торцов желобов, потребуется 6 заглушек (рис. 3).

Кронштейны

Кронштейны — крепежные элементы, устанавливаются на участках:

• через каждые 50 см или меньше по всей длине желобов;
• с двух сторон от воронок, углов, соединителей на расстоянии до 10 см от них.

Расчет количества кронштейнов:

• сумму количества углов, соединителей, воронок умножить на 2;
• общую длину желобов в см разделите на 50;
• сложите оба получившихся числа.

Пример:

• для кровли используется 13 соединительных элементов (воронок, углов, соединителей), 19*2=26;
• общая длина желобов — 2650 см, 2650/50=53;
• 53+26=79 кронштейнов.

Трубы

Стандартная длина водосточной трубы — 3 м. Чтобы рассчитать их количество, высоту здания до карниза делят на 3 и округляют в большую сторону. Полученное число умножают на количество воронок.

Соединительное и сливное колена, соединители труб

Для водосточного стояка на фасаде используют:

• соединители. Устанавливаются на стыках водосточных труб, если высота стояка больше 3 м. Их количество равно числу таких стыков;
• соединительные колена трубы. Устанавливаются парами. Соединяют воронку и водосточную трубу, если на фасаде по линии ее монтажа нет выступов больше 2 см. Количество — число водосточных стояков, умноженное на 2;
• сливное колено — устанавливается в нижней части водосточного стояка, чтобы вода сливалась на грунт или в дождеприемник, не разбрызгиваясь. Количество равно числу стояков.

Хомуты трубы

Крепежи для труб:

• устанавливаются с шагом не более 80 см;
• обязательно используются на участках соединения труб друг с другом (крепят нижнюю трубу);
• устанавливаются на месте стыков с коленами.

Для взятого в качестве примера дома потребуется:

• 9 желобов;
• 1 угол;
• 8 соединителей желоба;
• 4 воронки;
• 6 заглушек;
• 79 кронштейнов;
• 8 труб;
• 8 колен трубы и 4 сливных колена;
• 4 соединителя трубы;
• 28 хомутов.

Чтобы рассчитать водосток для вашего дома или его цену, обратитесь к менеджерам компании «Вестмет».

Порядок монтажа

Инструменты:

• рулетка, строительный карандаш, строительный шнур;
• крестовая отвертка или шуруповерт;
• ножовка по металлу, болгарка или циркулярная пила с мелкозубым диском для подрезки желобов и труб;
• для крепления используются саморезы длиной больше 30 мм.

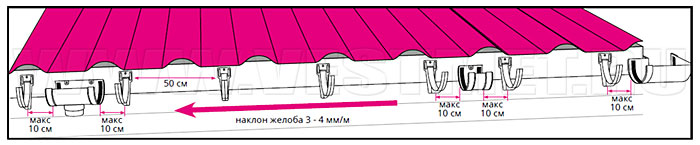

Уклон желобов выдерживают между воронкой и дальними от нее кронштейнами (3-4 мм/м пог.). Первыми устанавливают дальние кронштейны. Далее задают уклон с помощью шнура, отмечают место установки воронки, крепят ее. Промежуточные кронштейны крепят с учетом наклона, начиная с дальнего от воронки края. Шаг между ними — не больше 50 см. Шаг между кронштейнами и соединительными элементами — не больше 10 см. Далее крепят соединительные элементы.

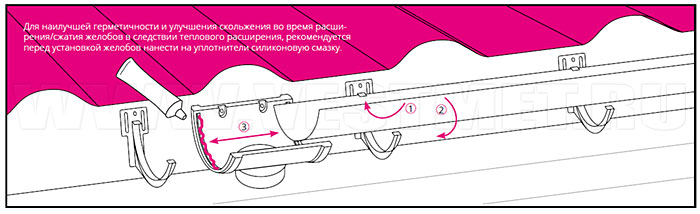

Желоба устанавливают после монтажа кронштейнов. Их предварительно подрезают по длине, если нужно. Первой в крепления заводится внутренняя кромка — ее вставляют в пазы кронштейнов, соединителей, воронки. Внешняя кромка фиксируется до щелчка. Желоб в итоге должен быть вставлен на всю глубину, до соответствующей отметки на креплениях.

Если водосток Grand Line Стандарт устанавливается на стропила, дополнительно используют металлические крюки или удлинители. Они крепятся на стропильные балки, после чего на них устанавливают кронштейны. Для крепления кронштейнов используют болты М6 с гайками.

Установка труб

Труба крепится на стену металлическими или пластиковыми хомутами. Хомуты из металла используют для фасадов из камня, дерева.

Хомуты устанавливают первыми с шагом в 80 см и не далее, чем в 30 см от концов трубы.

Трубы крепят внутри хомутов саморезами с буром («клоп»), их размер — 11х3,9 (3,5) мм. Для стяжки металлических хомутов используйте клин (входит в цену, поставляется в комплекте).

Сливное колено крепят так, чтобы его горловина располагалась в 20 см от решетки дождеприемника или поверхности земли.
