Правила обращения с металлочерепицей, резки и крепления

Правила обращения с металлочерепицей

Правила транспортировки

  • автотранспорт должен иметь возможность беспрепятственной верхней погрузки;
  • длина кузова/прицепа должна быть равна или больше длины упаковки продукции минимум на 20 см;
  • скорость транспортировки – не более 80 км/ч;
  • упаковки должны быть закреплены по всей длине для исключения возможного непроизвольного перемещения.

Приемка продукции

  • осмотрите упаковку продукции на предмет дефектов. Проверьте количество упаковок;
  • если обнаружен дефект или несоответствие количества продукции, сделайте фотографии продукции непосредственно в кузове машины. Фотографии должны однозначно подтверждать, что повреждение продукции произошло до момента разгрузки;
  • в отгрузочных документах обязательно должна быть отметка о состоянии и внешнем виде прибывшей продукции, заверенная подписью водителя;
  • окончательная приемка по количеству/качеству внутри пачки производится в течение 21 календарного дня с момента поступления продукции на склад или к месту монтажа;
  • претензия, в случае несоответствия продукции по количеству/качеству, должна быть направлена в адрес компании Grand Line® в течение 21 календарного дня с момента поступления продукции на склад или на место монтажа.

Разгрузка и перемещение

  • разгрузка пачек листов в заводской упаковке осуществляется при помощи подъемной техники с мягкими стропами, при длинах пачек более 5 метров – с помощью траверс.

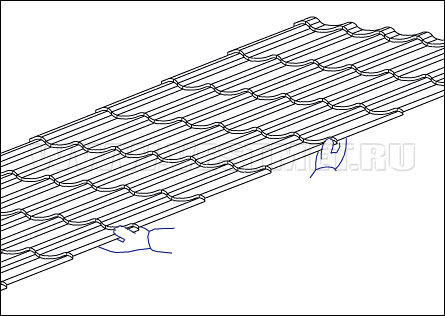

Перемещение металлочерепицы

ВНИМАНИЕ! При работе с металлочерепицей пользуйтесь рукавицами.

  • при ручной разгрузке привлеките достаточное количество рабочих, из расчета 1 человек на 1,5-2 м.п. листа, но не менее 2-х человек;
  • снятие листов металлочерепицы с пачки производится с предварительным небольшим смещением в сторону нижнего края листа, во избежание появления сколов и потертостей;

ВНИМАНИЕ! Листы металлочерепицы нужно брать за края линий штамповки с боковых сторон листов. Приложение усилий в точке между краями линий штамповки с боковых сторон листа может привести к необратимой деформации листа в точках приложения усилий. Распакуйте пачки и разложите металлочерепицу в соответствии с «раскладкой» листов в отдельные стопки для каждого ската при работе со «спецзаказом» или в отдельные стопки по размерам листов при работе с мерными листами. Для безопасного подъема листов на крышу смонтируйте «направляющие» из досок от уровня отмостки до уровня карниза.

  • отдельные листы поднимаются по направляющим, установленным от карниза до земли;
  • если высота здания не позволяет установить направляющие, необходимо собрать деревянную подъемную конструкцию, закрепить листы и осуществлять подъем листов в конструкции;
  • переносить листы необходимо в вертикальном положении, не допуская сильных перегибов;
  • подъем листов на кровлю может осуществляться с помощью подъемной техники и мягких строп.

Хранение

  • храните изделия в помещениях (или на площадках) без прямого воздействия солнечных лучей и дождя, исключите возможность механических повреждений листов;
  • храните изделия на ровной поверхности, обеспечив зазор между поверхностью хранения и изделиями не менее 50 мм;
  • храните металлочерепицу в заводской упаковке не более одной недели. При более длительном хранении удалите упаковку (металлическую стяжку, пленку и т.д.);
  • не храните продукцию в пачке больше месяца. При более длительном хранении продукции обеспечьте вентилируемый зазор между панелями не менее 5 мм (например, проложив рейки между листами);
  • удалите защитную пленку до или в процессе монтажа металлочерепицы. Срок хранения металлочерепицы с нанесенной защитной пленкой должен составлять не более 30 дней с момента получения заказа. При этом изделия необходимо тщательно предохранять от воздействия солнечных лучей.

ВНИМАНИЕ! От момента распаковывания пачки листов металлочерепицы до момента фиксации листов на кровле существует опасность неконтролируемых перемещений листов под действием порывов ветра.

ВНИМАНИЕ! Перед выходом на крышу убедитесь в правильности выбранного вами способа страховки.

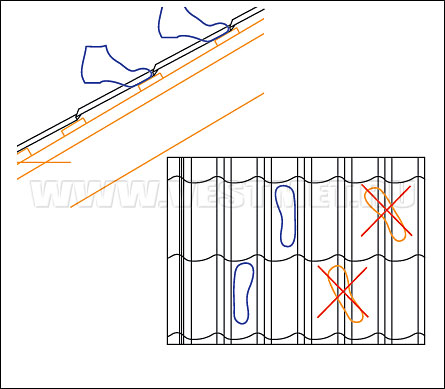

Движение по металлочерепице

Качественная металлочерепица, купить которую вы можете в офисах компании Вестмет, не деформируется при передвижении по листам человека в обуви с мягкой подошвой при соблюдении следующих правил:

  • нога должна находится всегда только на одной "черепичке";
  • стопа всегда должна быть параллельна линии ската; w наступать можно только в прогиб волны с переносом веса на носок.

ВНИМАНИЕ! Не наступайте на гребень волны. Даже кровельщик весом менее 50 кг помнет лист качественной металлочерепицы, если наступит на гребень волны в точке между линиями штамповки.

Почти всегда поверхность металлочерепицы получает незначительные повреждения при транспортировке, разгрузке, монтаже. Царапины и потертости на полимерном покрытии можно окрасить специальной ремонтной краской, которую, как правило, приобретают в комплекте с кровлей.

ВНИМАНИЕ! Избегайте попадания краски на поверхности, не нуждающиеся в окраске. Со временем характер выцветания исходного полимерного покрытия может не совпадать с характером выцветания краски, что может привести к ухудшению общего внешнего вида окрашенной поверхности.

ВНИМАНИЕ! В компании Вестмет вы также можете купить следующие виды стройматериалов производства Grand Line: металлические водостоки Гранд Лайн, виниловый сайдинг Карельский брус (блок-хаус), Корабельный брус, Сибирский брус, софиты Гранд Лайн, фасадные панели "Я-фасад", профнастил для забора.

Правила резки металлочерепицы

ВНИМАНИЕ! Запрещается резать металлочерепицу абразивным диском ("болгаркой").

Факт резки металлочерепицы абразивным диском («болгаркой») автоматически приводит к снятию гарантии качества защитного покрытия металлочерепицы.

ВНИМАНИЕ! Прежде чем приступить к резке, наденьте защитные рукавицы и защитные очки.

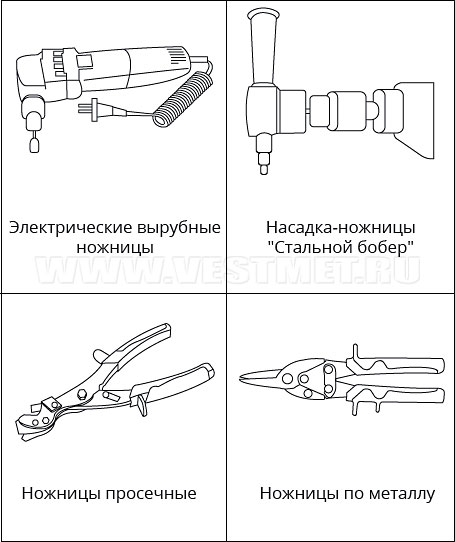

Инструменты для резки металлочерепицы

Удобнее всего работать электрическими вырубными ножницами – ими можно резать металлочерепицу и на крыше, и на площадке. Также для резки можно использовать насадку на дрель "Стальной бобер" и ручной инструмент, если требуется сделать точный небольшой рез.

Резать ножницами металлочерепицу труднее, чем резать ножницами плоский лист. Надо подобрать удобные ножницы и потренироваться.

На этапе обучения, а в ряде случаев и при монтаже металлочерепицы, следует отступить от разметочной линии на сторону «обрезка» на несколько сантиметров, отрезать «на грубую», а затем подровнять линию.

Правила крепления металлочерепицы

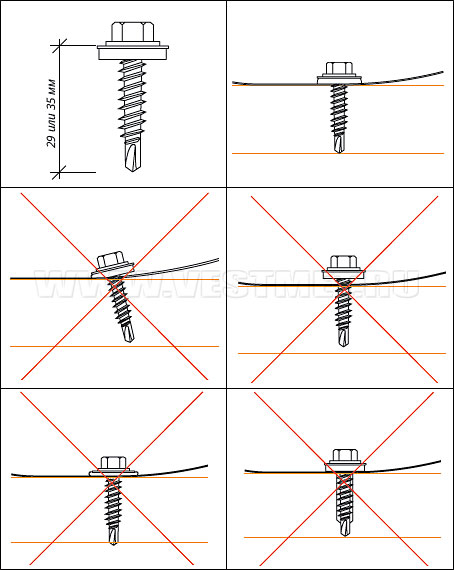

Для крепления металлочерепицы к обрешетке из досок применяйте специальные кровельные саморезы 4,8х29 или 4,8х35 мм с прокладкой из ЭПДМ-резины, окрашенные в цвет кровли. Отрегулируйте ограничение вращающего момента шуруповерта таким образом, чтобы при окончательном прижатии листа металлочерепицы к обрешетке резиновая прокладка была слегка сжата.

Крепление металлочерепицы

Закручивайте саморез перпендикулярно доскам обрешетки. При уменьшенном вращающем моменте шуруповерта не будет достигнуто необходимое для герметизации сжатие прокладки. При увеличенном вращающем моменте шуруповерта прокладка будет сжата слишком сильно, что может привести к снижению срока службы прокладки. Кроме того, при увеличенном вращающем моменте шуруповерта возникнет опасность проворачивания самореза в обрешетке и ослабление крепления.

Постоянно визуально контролируйте степень сжатия прокладки. При попадании самореза в более плотную древесину, например в сучок, при «штатной» настройке шуруповерта саморез может остаться «недокрученным». Увеличьте ограничение вращающего момента шуруповерта, докрутите саморез и восстановите на шуруповерте ранее выставленное ограничение вращающего момента.

Крепление металлочерепицы

ВНИМАНИЕ! Удалите образовавшуюся при закручивании саморезов стальную стружку, используя для этого, например, мягкую щетку.

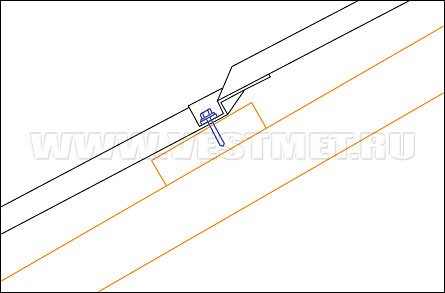

Главное правило крепления металлочерепицы к обрешетке

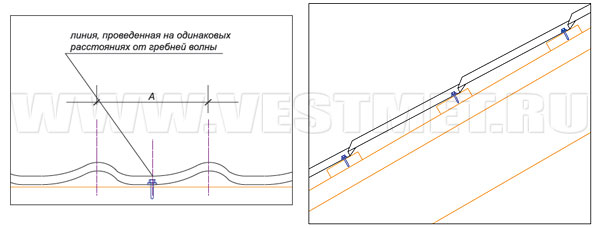

При креплении листов металлочерепицы по площади ската закручивайте саморезы в штатные места, расположенные на 10–15 мм ниже линии штамповки посередине между гребнями соседних волн. При правильно смонтированной шаговой обрешетке можно смело закручивать саморез в любое штатное место, поскольку под штатным местом гарантированно есть доска шаговой обрешетки. Металл лежит на этой доске без зазора и при закручивании самореза лист металлочерепицы будет надежно прижат к шаговой обрешетке без деформации листа. При этом саморезы будут почти незаметны на крыше, поскольку расположены в тени от «ступеньки». Шаговой обрешеткой называется обрешетка из досок одинакового размера, смонтированных на равных расстояниях друг от друга с шагом, равным шагу металлочерепицы. Карнизная и подконьковая доски обрешетки могут иметь другую толщину и могут быть установлены вне общего ритма шаговой обрешетки.

Крепление металлочерепицы

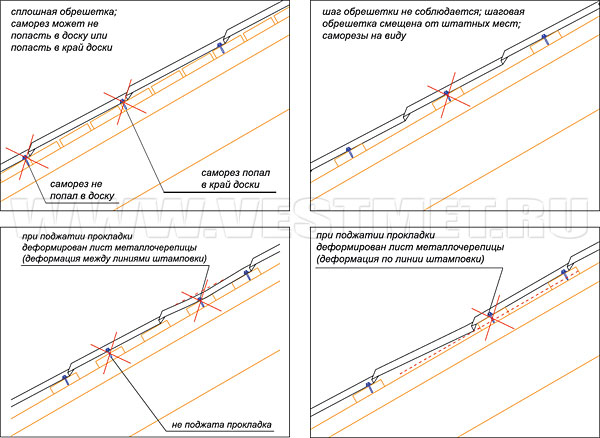

ВНИМАНИЕ! На следующих четырех рисунках показаны типичные ошибки при креплении металлочерепицы к обрешетке.

Правило №1. Стыковка листов металлочерепицы по волнам

Крепление металлочерепицы

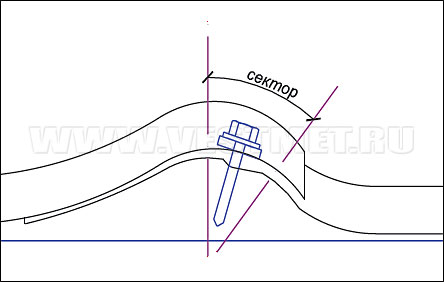

Скрепление листов металлочерепицы между собой по волнам предназначено для защиты «плоскости ската» от воздействия бокового ветра и для придания всей «плоскости ската» однородного внешнего вида, используйте для этого саморезы 5,5х19. Закручивайте саморезы в каждый ряд на 10-15 мм ниже линии штамповки в любое место «сектора» от гребня волны до наружного края верхнего листа, как показано на рисунке.

ВНИМАНИЕ! Для того, чтобы продольные стыки листов не выделялись на плоскости кровли, закрутите все саморезы этих стыков до окончательного крепления листов к обрешетке.

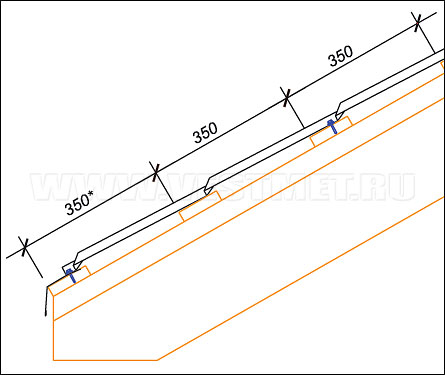

Правило №2. Стыковка листов металлочерепицы по рядам

Стыковка листов по рядам всегда проходит на доске шаговой обрешетки. Закрутите саморезы в штатные места в каждую волну.

Места крепления металлочерепицы по площади и по периметру листов

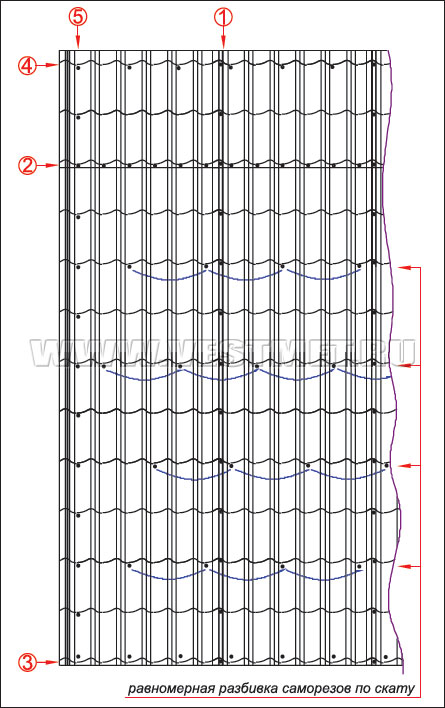

На рисунке показаны места крепления металлочерепицы по площади (главное правило) и по периметру листов (правила 1-5)

По площади ската закручивайте саморезы с равномерной «разбивкой» по скату, двигаясь, например, от карниза к коньку через ряд, закручивая саморезы в каждую третью волну (в каждую вторую для Kamea и Kredo), со сдвигом влево или вправо на одну волну при переходе на следующий прикрепляемый ряд. Для защиты кровли от воздействия ветровой нагрузки дополнительно закрепите саморезами:

  • листы металлочерепицы между собой при стыковке по волнам (правило №1);
  • листы металлочерепицы между собой при стыковке по рядам (правило №2);
  • листы металлочерепицы к обрешетке по линии карниза (правило №3);
  • листы металлочерепицы к обрешетке по линии конька (правило №4);
  • листы металлочерепицы к обрешетке вдоль торцевых линий (правило №5).
Равномерная разбивка саморезов по скату

Суммарный расход саморезов составляет в среднем 7,5–9 штук на 1 м2.

Правило №3. Крепление металлочерепицы на карнизе

Наиболее распространен способ формирования узла карниза, при котором нижний штатный рез металлочерепицы выступает за край карнизной планки примерно на 50 мм, и дождевая вода попадает в водосточный желоб прямо с листа металлочерепицы. Карнизная планка служит для защиты деревянных элементов конструкции от брызг.

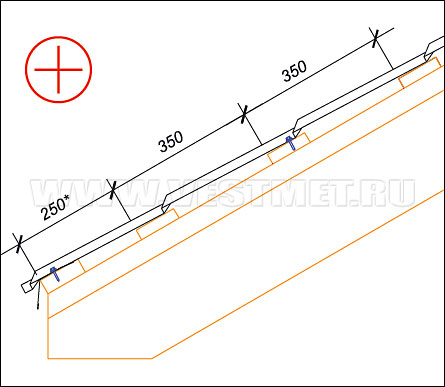

Для того, чтобы нижняя волна не «просела» вниз, карнизная доска должна быть толще остальных на 10–15 мм. Межцентровое расстояние от карнизной доски до первой доски шаговой обрешетки составляет 250 мм.

Прикрутите саморезы по карнизной линии на 60–70 мм выше линии штамповки в каждую вторую волну. При применении второго способа формирования узла карниза штатный рез металлочерепицы расположен поверх карнизной планки, и дождевая вода попадает в водосток с карнизной планки.

Крепление металлочерепицы - схема

Этот способ может пригодиться для поиска выхода из сложных ситуаций, например, при монтаже металлочерепицы со ступенчатым карнизом и неудачными размерами ступенек или при нарушенной геометрии кровли.

Правило №4. Крепление металлочерепицы при подходе к коньку

При монтаже кровли «складскими» листами верхняя доска шаговой обрешетки будет опорной доской конька. В большинстве случаев вам надо будет смонтировать выше верхней доски шаговой обрешетки дополнительную подконьковую доску, обеспечив при этом зазор между подконьковыми досками соседних скатов не менее 80 мм для обеспечения подкровельной вентиляции.

Крепление металлочерепицы

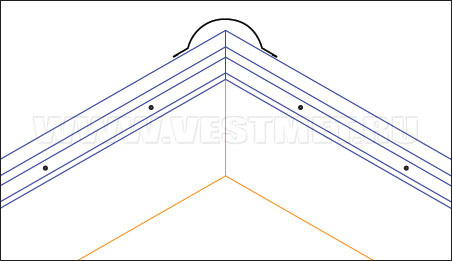

Для того чтобы появилась возможность вывести коньковую планку на торцах дома поверх торцевых планок, смонтируйте подконьковую опорную доску увеличенной на 10–15 мм толщины. Если вы смонтируете подконьковую доску обычной толщины, конек будет «просажен» вниз относительно линии торцевой планки.

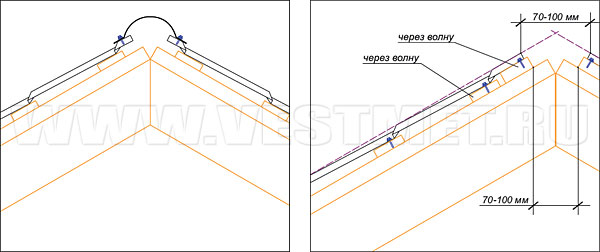

Крепление коньковой планки к металлочерепице

Для закрепления коньковой (хребтовой) планки притяните ее саморезами к самым высоким точкам листов металлочерепицы. Поскольку эти точки расположены на одинаковом расстоянии от обрешетки, коньковая планка не будет деформироваться при затягивании саморезов до штатного сжатия прокладки. Расстояние между саморезами не должно превышать 0,8 м.

Крепление коньковой планки к металлочерепице

Правило №5. Крепление металлочерепицы по торцам ската

Закрутите саморезы по торцевым линиям ската в штатные (соответствующие главному правилу) места металлочерепицы в каждую волну.

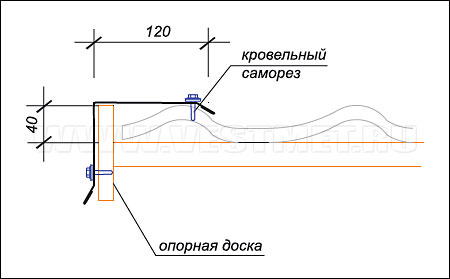

Крепление торцевой планки

Для закрепления торцевой планки притяните ее саморезами к самым высоким точкам листов металлочерепицы в каждую вторую волну.

Крепление торцевой планки

Поскольку эти точки расположены на одинаковом расстоянии от обрешетки, торцевая планка не будет деформироваться при затягивании саморезов до штатного сжатия прокладки.

Крепление торцевой планки

Кроме этого, прикрепите торцевую планку к фронтонной доске саморезами с шагом не более 0,8 м. Поскольку эти саморезы будут хорошо просматриваться, прикручивайте саморезы в соответствии с разметкой с целью соблюдения ритма.
