Инструкция по монтажу мансардных окон

Мансардные окна устанавливают в плоскости скатной кровли для естественного освещения и проветривания расположенных под крышей помещений. При выборе окон учитывают то, какой будет температура и влажность воздуха в помещении. При нормальной влажности и температуре устанавливают окна в деревянных рамах (в линейках моделей Velux это — Optima, Premium, и пр.). Если влажность превышает 55%, выбирают модели с профилями из ПВХ (линейка GLP).

Чтобы монтаж мансардных окон был качественным, важно правильно встроить их в конструкцию кровли. Оконный блок монтируют с помощью оклада, предусматривая тепло-, паро-, гидроизоляцию между ним и конструкцией кровли. Работы проводят в следующем порядке.

Расчет размеров окна

При таком расчете учитывают угол наклона ската, расстояние между стропилами, требования к естественному освещению мансарды. Мансардное окно встраивается в наклонную плоскость крыши так, чтобы:

  • между чистовым полом и нижним краем рамы оставалось расстояние в 80-90 см;
  • между чистовым полом и верхним краем рамы было расстояние не более 200 см.

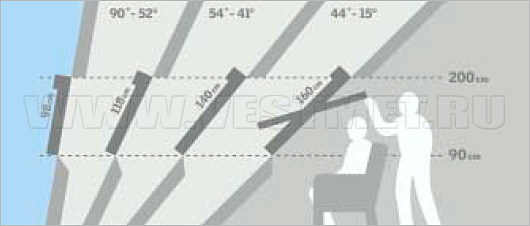

Выбор размера и высоты установки мансардного оконного блока

Ширину проема подбирают произвольно, по требованиям к общей площади остекления. При этом учитывают расстояние между балками стропил. Если несущие конструкции кровли уже готовы, ширина проема не должна превышать его. Если важно, чтобы окно было широким (панорамным), на этапе обустройства стропильной системы балки стропил устанавливают на требуемом расстоянии в месте монтажа мансардных окон.

Подбор комплектующих

Устройство окладаМансардные окна устанавливаются вместе с окладами. Оклад фиксирует оконный блок, повышает герметичность установки. Его подбирают с учетом того, каким является кровельное покрытие: плоским или профилированным. При монтаже оклада его детали устанавливают и крепят внахлест, выполняя его так, чтобы вода стекала по ним, не попадая в зазоры.

Крепежи подбирают по требованиям производителя мансардных окон. Специалисты компании "Вестмет" обращают внимание, что крепежные элементы должны быть совместимы с материалом кровли.

Изоляция оконного блока выполняется либо с помощью готовых комплектов, либо с использованием пленочных и рулонных материалов, герметиков.

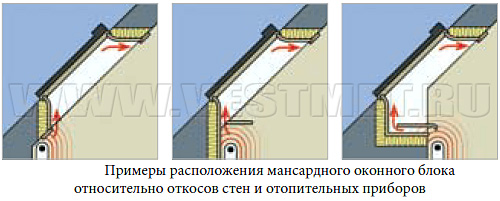

Примеры расположения мансардного оконного блока

Дополнительно для более комфортного использования мансардных окон можно купить готовые решения для их автоматизации, рулонные шторы или жалюзи.

Подготовка к монтажу мансардных окон

До начала установки в помещении проводят следующие работы:

  • зону, в которой будут устанавливаться мансардные окна, освобождают, очищают от строительного мусора, посторонних предметов. Если требуется, на месте монтажа устанавливают строительные леса или помост;
  • если мансардные окна устанавливаются на уже существующую кровлю, ее «раскрывают», снимая кровельное покрытие на участке монтажа оконного блока;
  • подготовка оконного проема. Оконный проем располагают в плоскости кровли, с учетом требований к освещенности, организации вентиляции, обзору, удобству использования. При обустройстве проема в уже существующей кровле сначала вырезают небольшое сквозное отверстие (около 40х40 см), удаляя изоляцию, элементы обрешетки и т.п. После этого проем расширяют до требуемых размеров. Определяя их, оставьте зазор в 2-3 см по бокам, необходимый для монтажа теплоизоляции вокруг оконного блока. По длине готовый проем должен быть на 4,5 см больше оконного блока. Гидроизоляцию кровли не удаляют полностью, а подворачивают так, чтобы защитить проем от проникновения влаги. Если требуется, при обустройстве проема предусматривают возможность восстановления пароизоляционного слоя. Для этого закрепленный по периметру оконного проема пароизоляционный материал соединяют с существующей пароизоляции кровли. На стыках материал проклеивается специальными лентами;
  • установка монтажных комплектующих. Кронштейны или монтажные пластины поставляются вместе с мансардными окнами. Их устанавливают на оконный короб до его монтажа;
  • монтаж теплоизоляции. При использовании штатного комплекта, его устанавливают по инструкции производителя. Если используется утеплитель, теплоизоляционный контур формируют по периметру окна, изолируя его от конструкции кровли.

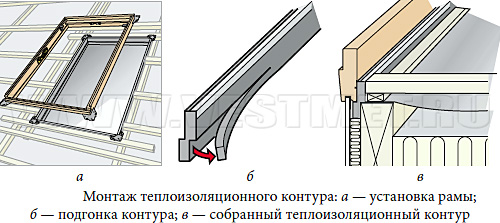

Монтаж теплоизоляционного контура

Установка мансардных окон

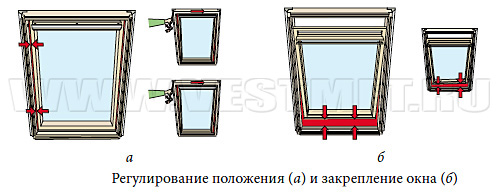

Регулирование положения (а) и закрепление окна (б)

Короб окна помещают в плоскость проема и регулируют его положение так, чтобы добиться плотного прилегания ним и оконной рамой. Сначала нижнюю часть рамы подгоняют к обрешетке, контролируя ее по горизонтали. Далее раму смещают по горизонтали так, чтобы расстояние от нее до краев проема было одинаковым справа и слева. Чтобы зафиксировать окно в правильном положении, может потребоваться клин (обычно поставляется в комплекте). Когда конструкция выровнена, ее закрепляют.

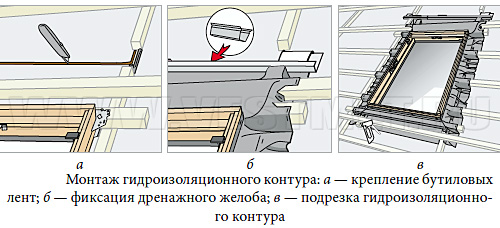

Монтаж гидроизоляционного контура

Гидроизоляция периметра. Для защиты от влаги по периметру окна обустраивают контур из гидроизоляционной мембраны. Она должна пропускать воздух и испарения из-под кровли. Для формирования контура из полотна мембраны вырезают детали, которые крепятся с одной стороны к оконной коробке, а с другой — к обрешетке на крыше. Дополнительно над оконным проемом на расстоянии не больше, чем 50 см, устанавливается дренажный желоб. Он нужен, чтобы вода со ската не стекала на окно, а отводилась по бокам от проема. На участках разрезов и стыков гидроизоляции используют самоклеящиеся ленты.

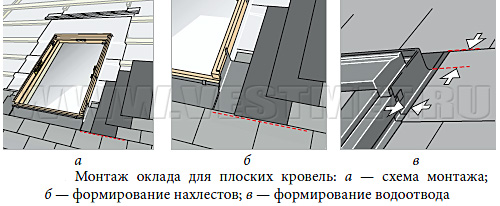

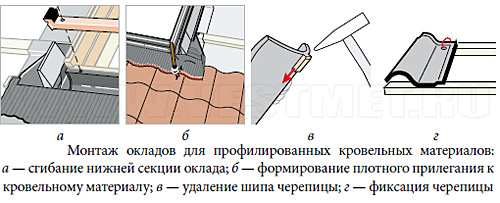

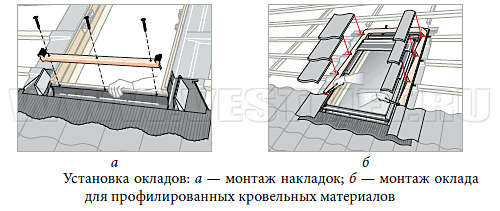

Установка окладов

Установка оклада. Технология монтажа оклада зависит от его типа: для плоского или профилированного кровельного покрытия. Оклады для профилированных кровельных материалов устанавливаются так, чтобы обеспечить плотное прилегание уплотнителя и нижней секции к поверхности металлочерепицы или черепицы. Нижняя секция такого оклада имеет гибкую часть, которую сгибают по форме профиля кровельного покрытия. Дополнительно после установки нижнюю секцию оклада можно простучать обрезиненным молотком, чтобы подогнать ее по форме. Для лучшей гидроизоляции места соединения оклада с кровельным покрытием обрабатывают герметиком. При установке плоского оклада его нижнюю секцию размещают так, чтобы она выходила на кровельное покрытие с таким же нахлестом, который выполнялся для полотен материала кровли. Между кровельным покрытием и окном оставляют небольшое расстояние, формируя водоотвод, по которому влага будет стекать от проема.

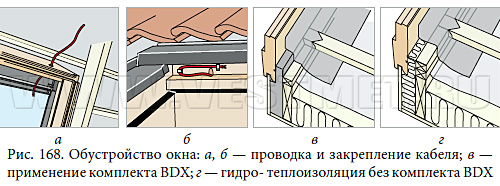

Установка окладов Установка окладов Обустройство окна

Обустройство откосов. Когда мансардное окно установлено, с внутренней стороны кровли выполняют откосы. Верхний откос должен быть вертикальным, нижний — горизонтальным. Материалы для их выполнения подбирают индивидуально, в соответствии с типом материалов отделки для мансардного помещения.

Пароизоляция мансардного окна

Если предполагается установка привода, датчиков, кабели для их подключения прокладывают до того, как будет выполнена отделка откоса. В оконной коробке должно быть предусмотрено отверстие для прокладки кабеля. Кабель выводят из этого отверстия на длину около 20 см.

Специалисты компании "Вестмет" настоятельно рекомендуют придерживаться инструкции по монтажу мансардных окон.

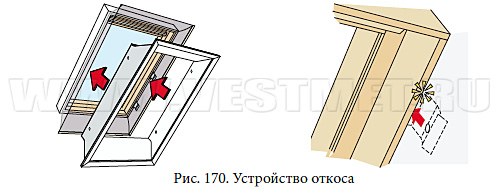

Устройство откосов
