Монтаж металлочерепицы Металл Профиль Монтерроса, Монтекристо, Трамонтана

Укладка листов металлочерепицы

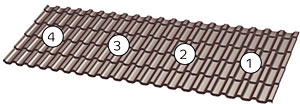

При длине листов металлочерепицы, равной длине ската (Рис. 1)

Первый лист металлочерепицы выравнивают по карнизу и торцу крыши и закрепляют одним саморезом у конька.

Если монтаж кровли ведется справа налево, то второй лист укладывают внахлест на первый. Если слева направо, то край второго листа подкладывают под край первого.

Третий лист монтируют аналогично второму. Скрепленные между собой три листа выравнивают параллельно карнизу крыши.

Листы соединяют саморезами в крайнюю верхнюю часть волны или в торец профиля (Рис. 5) так, чтобы они не были прикручены к обрешетке и могли при этом соединять листы друг с другом. Шаг крепления через 1 волну (Рис.6).

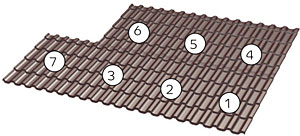

При длине листов металлочерепицы меньше длины ската осуществляется их стыковка по длине (Рис. 2).

Первый и четвертый лист металлочерепицы скрепляют между собой, выравнивают по карнизу и торцу крыши и закрепляют одним саморезом у конька.

Если монтаж кровли ведется справа налево, то второй лист укладывают внахлест на первый. Если слева направо, то край второго листа подкладывают под край первого.

Третий лист монтируют аналогично второму. Скрепленные между собой четыре листа выравнивают параллельно карнизу крыши.

Листы соединяют саморезами в крайнюю верхнюю часть волны или в торец профиля (Рис. 5) так, чтобы они не были прикручены к обрешетке и могли при этом соединять листы друг с другом. Шаг крепления через 1 волну (Рис.6).

ВНИМАНИЕ! Самонарезающие винты, соединяющие листы металлочерепицы в продольном направлении необходимо смещать относительно края листа металлочерепицы на расстояние 20 – 25 мм (см. Рис. 5).

Крепление листов металлочерепицы

Крепление металлочерепицы осуществляется самонарезающими винтами 4.8х28 с ЭПДМ-прокладкой. Количество саморезов 6-8 шт. на кв. м.

Низ листа металлочерепицы прикрепляют саморезами в прогиб волны в местах прилегания к обрешетке через 1-2 волны, но не менее 2 шт. на ширину листа (Рис. 3).

В местах стыковки листов саморезы крепятся в крайнюю верхнюю часть волны или в торец профиля с шагом через 1 волну (Рис. 6).

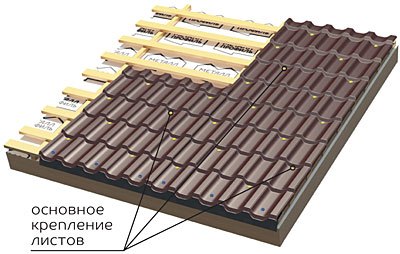

Основное крепление листа осуществляется в крайние прогибы волн листа в шахматном порядке (Рис. 4), при этом на профилях МП  Трамонтана и МП Монтекристо центральная волна не закрепляется, в отличие от МП Монтерроса, которая имеет 4 волны. Самонарезающие винты располагаются в прогибах волн на расстоянии 10 мм от ступеньки.

Условные обозначения параметров металлочерепицы:

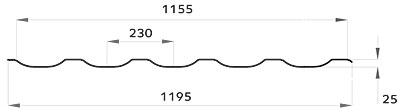

ТРАМОНТАНА

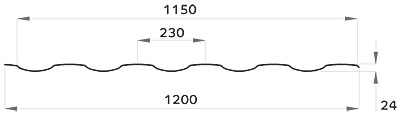

МОНТЕКРИСТО

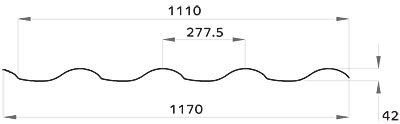

МОНТЕРРОСА
