Руководство по монтажу металлочерепицы

Данная инструкция дает подробную информацию, которая касается монтажа металлочерепицы. Этот кровельный материал приобрел в последнее время большую популярность благодаря своей легкости, удобству монтажа, прочности и доступной цене. Вес 1 м2 этого кровельного покрытия составляет всего 4-6 кг. Это дает возможность применять металлочерепицу в том числе для реставрационных кровельных работ в старых зданиях. Ее укладка - занятие несложное, но, прежде, чем приступать к монтажу металлочерепицы, необходимо ознакомиться с инструкцией. Инструкция по металлочерепице не даст допустить распространенных ошибок по ее монтажу.

Элементы кровли

  1. Карнизная планка.
  2. Доска обрешетки.
  3. Спадающий брус контробрештки.
  4. Гидроизоляционная пленка.
  5. Стропило.
  6. Конек.
  7. Листы металлочерепицы.
  8. Уплотнитель конька.
  9. Заглушка конька.
  10. Ветровая доска.
  11. Водосточная труба.
  12. Держатель трубы.
  13. Водосточный желоб.
  14. Держатель желоба.
  15. Снеговой барьер.
  16. Ендовая внешняя.
  17. Ендовая внутренняя.

Замер кровли и расчет

Изготовление металлочерепицы производится согласно размерам, указанным заказчиком (длина). Длина листа черепицы при расчете кровли принимается равной длине ската. Монтаж листа металлочерепицы к основанию выполняется таким образом, чтобы его край выступал за карниз на 40 мм. Это обеспечивает пространство для вентиляции на коньке. Расчет кровельного материала выполняется по чертежу, но рекомендуется все же измерить готовую обрешетку. Замеры кровли производятся также и по диагоналям – это необходимо для того, чтобы убедиться в правильной прямоугольной форме кровли.

При монтаже кровли из металлочерепицы, необходимо рассчитать нужное количество листов: длину карниза необходимо разделить на полезную ширину листа материала.

К примеру, для металлочерепицы Монтеррей расчет выглядит следующим образом:

  • Полезная ширина листа – 1100 мм
  • Длина карниза – 11300 мм
  • Количество листов: 11300:1100=10,27

Соответственно, для двух скатов потребуется 11х2=22 листа.

Примечание: расчет каждой крыши производится в индивидуальном порядке. Форма заявки на детальный расчет кровли.

Выступающий скат

Выступающий скат

При монтаже металлочерепицы необходимо обращать внимание на то, чтобы поперечный рисунок профиля всегда образовывал у карниза единую линию. Если для устройства кровли на одном скате используются разные по длине листы, они обязательно должны быть кратны шагу волны. К примеру, шаг волны для черепицы Монтеррей составляет 350 мм.

Профиль типа "Монтеррей"

Необходимость в вентиляции пространства между основанием кровли зависит от таких факторов, как:

  • влажность наружного и внутреннего воздуха;
  • толщина теплоизоляции;
  • перепад температур между температурой наружного воздуха и температурой конструкций;
  • герметичность кровли и основания.

ГидроизоляцияЧтобы на внутренней поверхности кровельного материала не скапливалась влага и конденсат, чердачные помещения теплоизолируются. Выполняется также гидроизоляция под обрешеткой, принимаются меры по обеспечению оптимальной вентиляции.

Гидроизоляция Гидроизоляционный материал (гидроизоляционная прокладка) устанавливается по направлению от карниза к коньку внахлест. Обязательно предусматривается зазор под коньком, величина которого составляет не менее 50 мм. Это необходимо для того, чтобы влага беспрепятственно испарялась – в тех случаях, когда чердак является теплым. Обрешетка выполняется с таким расчетом, чтобы для движения воздуха от карниза до пространства под коньком крыши не создавалось преград. В самом высоком месте кровли выполняются вентиляционные отверстия. Если чердачное помещение является неотапливаемым, проветривание его осуществляется через торцевые окошки. Если в помещении постоянно наблюдается повышенная влажность, необходимо обеспечить принудительную вентиляцию.

Правила хранения и пользования металлочерепицы

Хранение

Хранение В случае, если монтаж металлочерепицы не производится немедленно, листы материала рекомендуется прокладывать рейками. Переносить листы металлочерепицы нужно, взяв за ее края по длине листа. Края листов являются острыми, поэтому при их переноске следует соблюдать осторожность.

Дополнительная обработка

Резка кровли

Резка листов при монтаже металлочерепицы выполняется вручную. Для этого применяется специальный инструмент, допускается использование ножниц по металлу. В случаях, если выполняются скосы, нужна ручная электрическая пила с твердосплавными зубьями. Можно использовать также высечные ножницы.

Внимание!!! Использовать для резки металлочерепицы шлифовальные машинки с абразивными кругами запрещается.

Уход за покрытием листа

Опилки, которые образуются при резке или сверлении металлочерепицы, необходимо удалить с поверхности покрытия. В противном случае металлическая крошка со временем ржавеет и портит внешний вид кровли. Если в процессе монтажа кровельный материал подвергся загрязнению, его можно легко удалить, используя неабразивное моющее средство.

Окраска

Даже если в процессе монтажа покрытие металлочерепицы несколько пострадало, лист от ржавчины предохранит цинковый слой, который находится под покрытием. Царапины на поверхности листа можно закрасить краской соответствующего цвета.

Внимание!!! На места срезов, особенно тех, где обрезка производилась по месту, а также срезов в месте прогиба волны, рекомендуется нанести слой краски.

Внимание!!! Применение особенно сильных моющих средств может вызвать повреждения пластикового покрытия кровельного материала.

Инструкция по монтажу обрешетки

Обрешетка

Обрешетка

Для выполнения обрешетки под металлочерепицу применяются доски 25-30х100мм. Интервал между досками устанавливается в зависимости от вида черепицы. К примеру, для профиля Монтеррей интервал профиля составляет 350 мм. Монтируя обрешетку, необходимо также учесть, что толщина доски, которая выходит на карниз, должна превышать толщину остальных досок на 10- 15 мм.

Обрешетка и прокладка

Обрешетка и прокладка

Внимание!!! Монтаж обрешетки осуществляется только после укладки гидроизоляционного материала.

Если имеются опасения, что под листами кровельного материала вентиляция будет недостаточной, монтаж обрешетки сопровождается установкой гидроизоляционного материала. Это поможет предотвратить появление на нижней стороне листа металлочерепицы конденсата. Поглощение влаги гидроизоляционным материалом осуществляется со стороны теплоизоляции. Гидроизоляционный материал также предотвращает попадание влаги, которая представляет собой образовавшийся в результате перепадов температур конденсат.

Торцевая планка

Торцевая планка

Торцевая планка выбирается с таким расчетом, чтобы она была на высоту волны выше обрешетки (величина H). Для профиля Монтеррей эта величина составляет 40 мм. Крепление досок обрешетки к стропилам выполняется с использованием оцинкованных гвоздей.

Карнизная планка

Карнизная планка

Прежде чем монтировать кровельные листы, необходимо закрепить карнизную планку RL. Нахлест при этом составляет 100 мм. Крепление карнизной планки осуществляется с помощью оцинкованных гвоздей, которые вбиваются с шагом 300 мм. Для резки листа применяются ножницы по жести.

Коньковая планка

Коньковая планка

Для того, чтобы крепление коньковой планки было надежным, под нее устанавливаются и прибиваются две дополнительные доски.

Монтаж кровельных листов

Монтаж кровельных листов

На двускатных крышах монтаж начинается с торца, на шатровых крышах крепление металлочерепицы начинается от самой высокой точки ската.

Металлочерепица укладывается таким образом, чтобы каждый следующий лист накрывал замок волны предыдущего листа. У черепицы Монтеррей эти замки находятся на левом краю листа. Монтаж листов металлочерепицы можно начинать либо с правого, либо с левого торцов. Монтаж существенно облегчается, если начать его с левого края. В этом случае каждый последующий лист закладывается под последнюю волну предыдущего.

Край листа выравнивается по карнизу, крепление его производится на расстоянии 40 см от карниза. Удобно сначала скрепить между собой 3-4 листа, закрепить их на коньке с помощью одного шурупа, затем тщательно выровнять по карнизу и окончательно зафиксировать по всей длине. Монтаж кровельных листов

После того, как первый лист кровельного материала закреплен у конька с помощью одного шурупа, укладывается второй лист таким образом, чтобы нижние их края находились на одной линии. С помощью шурупа под первой поперечной складкой по верху волны скрепляется нахлест. Если состыковать листы не удается, лист сначала необходимо приподнять, а затем слегка его наклонять и продвигаться по направлению снизу вверх, укладывая одну складку за другой и по верху волны скрепляя их шурупом под каждой поперечной складкой. Таким образом можно скрепить между собой 3-4 листа, а нижний их край тщательно выровнять по карнизу. После этого листы окончательно крепятся на обрешетку.

Крепление металлочерепицы к обрешетке

Для крепления листов металлочерепицы Монтеррей применяются специальные кровельные шурупы. Для удобства работы рекомендуется использовать электродрель со специальной насадкой. При монтаже этого кровельного покрытия применяются самонарезающие шурупы с уплотнительной шайбой. Шуруп ввинчивается в прогиб волны и располагается под поперечной волной, в направлении, перпендикулярном листам. Для крепления одного квадратного метра профиля применяется 8 шурупов, так как крепление листа по краям производится не в каждой, а в каждой второй волне.

Места нахлеста по длине

Места нахлеста по длине

В местах, где выполняется нахлест по длине (250 мм), листы устанавливаются в соответствии с поперечным рисунком. Крепление их осуществляется вышеописанным способом. Однако каждый конкретный случай монтажа может иметь свои особенности. Крепление в местах нахлеста выполняется под поперечным рисунком в каждую вторую волну.

Правила передвижения

Правила передвижения

При ходьбе по профилю следует соблюдать осторожность. Желательно использовать обувь с мягкой подошвой. Наступать при проведении монтажных работ разрешается на обрешетку или на листы материала в прогибе волны.

Уплотнительные ленты

Уплотнительные ленты

Как правило, уплотнительные ленты при монтаже кровли необходимо использовать на стыках или под коньком. Применение уплотнительной ленты не требуется, если в основание крыши уложен гидроизоляционный материал, за исключением внутренних стыков. В местах, где имеются сквозные отверстия или нахлесты, допускается применение силиконовой массы или других видов герметика. Крепление уплотнительной ленты к профилю производится с использованием небольших гвоздей. После этого можно покрывать планкой стык или конек.

Внутренний стык

Внутренний стык Внутренний стык

Для оформления внутренних стыков применяется планка для разжелобки LSJ. Планки устанавливаются с нахлестом не менее 150 мм. Шов герметизируется уплотнительной массой. Внутренний стык может быть также выполнен с использованием накладки ендовы LSPL. Крепление ее осуществляется без уплотнителей, с применением шурупов или заклепок, которые размещаются с шагом 300-500 мм по верху волны профиля.

Торцевая планка

Торцевая планка

Крепление торцевой планки LPT-250 к основанию выполняется с использованием шурупов. При правильно выполненной обрешетке торцевая планка оптимальным образом размещается поверх волны профиля на торце.

Установка коньковой планки

Установка коньковой планки

Только после того, как установлены и закреплены все кровельные листы, монтируется коньковая планка LH 3. Под конек закрепляется уплотнительная лента. Коньковая планка устанавливается таким образом, чтобы она накрывала уплотнительную ленту и все шурупы. Крепление коньковой планки производится с использованием шурупов на каждой второй волне профиля. К коньку с помощью заклепок или шурупов крепятся торцы.

Снегозадержатель

Снегозадержатель

Чтобы снег не скатывался с крыши над входом, рекомендуется установка снегозадержателей LE. Снегозадержатель закрепляется на расстоянии 350 мм от карниза, под вторым поперечным рисунком. Под снегозадержатель на профиле устанавливается крепление, которое фиксируется к обрешетке с помощью большого шурупа. Крепление к профильному листу нижнего края снегозадержателя выполняется обычными шурупами по каждой второй волне.

Сквозные отверстия

Сквозные отверстия

Элементы для сквозных отверстий изготавливаются из прочного стеклопластика и обрабатываются таким образом, чтобы полностью соответствовать цвету и рисунку листов металлочерепицы. Поэтому установка их не нарушает эстетической целостности кровельного покрытия. Установка элементов сквозных отверстий, пожарного люка и др., осуществляется в соответствии с прилагаемой инструкцией по монтажу металлочерепицы. Зазоры, которые образуются после монтажа элементов сквозных отверстий, необходимо загерметизировать. При монтаже обрешетки необходимо помнить, что крепление тяжелых элементов (вентиляционные трубы) осуществляется через панель сквозного отверстия.

Комплектующие

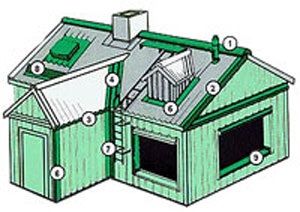

Комплектующие

  • Все доборные элементы выполняются из того же материала, что и кровельные листы.
  • Длина каждого элемента составляет 2000 мм.
  • При необходимости по заказу могут быть изготовлены нестандартные элементы по чертежам, предоставленным заказчиком. Наценка в этом случае составит 50% стоимости стандартного элемента.
Комплектующие Комплектующие Комплектующие Комплектующие
Комплектующие Комплектующие Комплектующие Комплектующие
Комплектующие Комплектующие Комплектующие Комплектующие
Комплектующие Комплектующие Комплектующие Комплектующие

Лестницы

Настенные лестницы

Настеные лестницы

Крепление настенных лестниц производится таким образом, чтобы верхняя ступенька лестницы размещалась на уровне карниза. Расстояние от первой ступеньки до земли должно составлять около 1000 мм. Расстояние между лестницей и стеной составляет минимум 200 мм. Фиксация поручней выполняется с применением специальных креплений.

Переходные мостики

Переходные мостики

Если наклон крыши превышает 1:8, удобство передвижения по ней обеспечат переходные мостики. Фиксация креплений производится с использованием металлочерепицы к дополнительному основанию, которое должно учитываться при разметке обрешетки. Для крепления применяются шурупы. Расстояние между шурупами составляет 1000 мм.

Лестницы на крыше

Лестницы на крыше

Лестницы на крыше крепятся сквозь кровельный лист шурупами к обрешетке. Лестница на крыше может соединяться с настенной лестницей. Соединение выполняется у основания поручней.

Монтаж системы слива воды (водосточных систем)

Системы водостоков являются необходимым элементом любого здания. Наиболее целесообразным будет приобретение и установка их одновременно с приобретением и монтажом кровельного покрытия. В компании Вестмет вы можете купить водосточные системы из пластика (Döcke Standard, Döcke Lux, Verat, VinylOn) и металла (Grand Line, Металл Профиль Престиж, Ruukki, Aquasystem).

Ниже представлено описание монтажа системы водостоков. Прежде, чем к нему приступить, необходимо окрасить все наружные доски, а также доски карниза. Желоба крепятся, как правило, параллельно карнизу.

Крюки под желоб

Крюки под желоб

Крепление крюков под желоб осуществляется таким образом, чтобы расстояние между верхним краем желоба и линией, продолжающей лист металлочерепицы, составляло минимум 25 мм. Расстояние между крюками составляет около 900 мм. Однако необходимо принять во внимание, что повышенная прочность конструкции необходима на концах желоба, а также в месте выхода водосточной трубы и на стыках желоба.

Места соединения водосточной трубы и желоба

Места соединения

Отверстие для водосточной трубы вырезается в нужном месте. На желобах полукруглой формы выполняется V-образный пропил.

Места стыка на желобах

Для того, чтобы состыковать друг с другом желоба, их размещают впритык и защелкивают замком. Для герметизации шва применяются силиконовые герметики.

Концы желоба

Концы желоба

На концы желоба устанавливаются заглушки, которые крепятся шурупами или заклепками. Швы герметизируются.

Место соединения водосточной трубы и желоба

Место соединения водосточной трубы и желоба

Водосточную трубу с желобом соединяют с использованием так называемого «воротничка». В местах нахлеста по всему периметру примыкания используется силиконовый герметик. Применение герметика необязательно в местах, где соединяются «воротничок» и колено.

Крепление водосточной трубы

Крепление водосточной трубы

Крепление трубы к стене производится с использованием специальных хомутов. Расстояние между ними составляет около 1900 мм. В местах стыка водосточной трубы также устанавливаются крепления. От конца водосточной трубы до земли должно быть минимум 300 мм. Закрыть замок крепления можно, легко по нему постукивая.

Изгибы

Изгибы

При необходимости часть трубы между коленами отпиливается. Места, где водосточная труба соединяется с коленом, необходимо надежно прикрепить к стене.
