Монтаж водосточной системы Металл Профиль Модерн

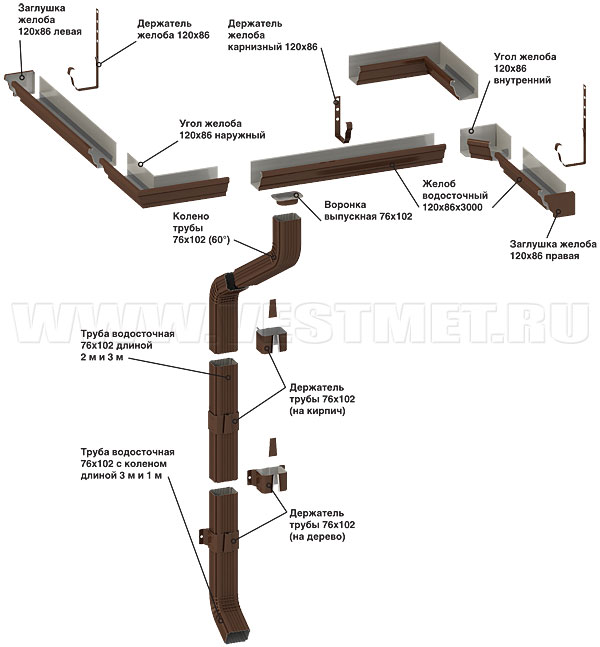

Комплектация водосточной системы МП МОДЕРН

Комплектация водосточной системы МП МОДЕРН


При монтаже системы водостоков Металл Профиль Модерн специалисты компании "Вестмет" советуют придерживаться следующих рекомендаций.

Монтаж держателей

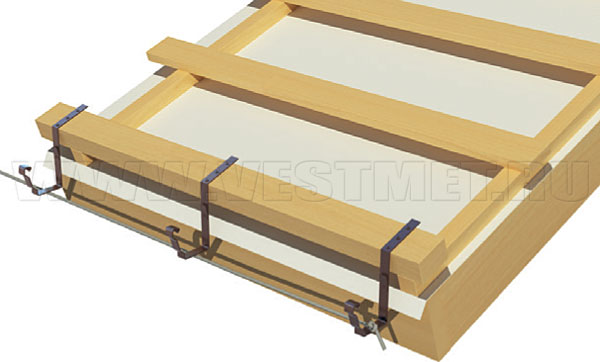

Установка держателей желобов

Важно! Установку держателей желобов выполняют до укладки кровельного покрытия и монтажа карнизов.

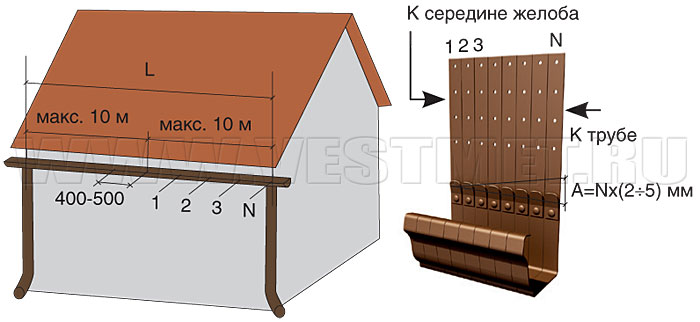

Держатели крепятся к обрешетке, на ее нижнюю доску. Предварительно места их установки намечают через каждые 40-50 см. Длину линии желобов рассчитывают так, чтобы она составляла не больше 10 м на каждый стояк на фасаде.

Для выполнения разметки специалисты компании "Вестмет" рекомендуют использовать один из следующих двух вариантов.Держатели желоба установка

1. Пронумеруйте держатели и наметьте точки их установки по номерам так, чтобы общий уклон желоба составил от 2 до 5 мм на 1 м пог. Далее подогните их полосогибом и установите.

2. Сначала наметьте точки установки первого и последнего в ряду держателей, предусмотрев необходимый перепад по высоте. Далее строительным шнуром наметьте линию уклона и выполните крепление и подгибку держателей в соответствии с ней.

Установка воронки

Воронка выпускная

Если требуется, желоб укорачивают ножовкой до нужной длины.

На месте монтажа воронки в дне желоба выполняют крестообразный разрез.

Получившиеся края отгибают вниз. Другой вариант — вырезать отверстие в виде круга диаметром 4,5-5 см.

Воронку крепят заклепками и дополнительно обрабатывают соприкасающиеся поверхности с помощью герметика «Металл Профиль». Это поможет защитить стык от протечек.

Воронка — универсальный элемент, который можно использовать вместе с трубами с круглым либо прямоугольным сечением.

Расстояние от края желоба до места врезки воронки должно составлять не меньше 20 см.

Установка заглушек

Установка заглушки желоба

Заглушки устанавливают на открытые торцы желобов. Каждую из них крепят тремя или более заклепками. На место соединения дополнительно наносят герметик.

Крепление желоба

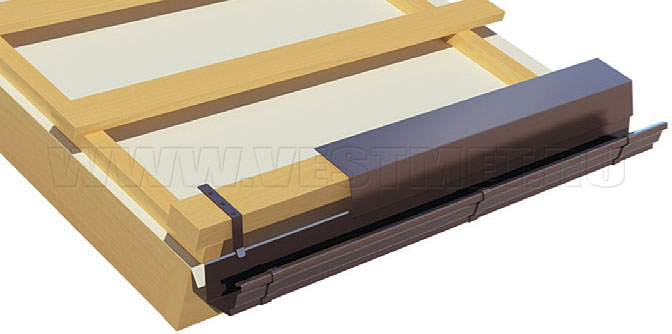

Установка желоба

Желоба вставляются в держатели и надежно фиксируются.

Далее устанавливают карнизные планки на обрешетку.

Соединение с угловыми элементами

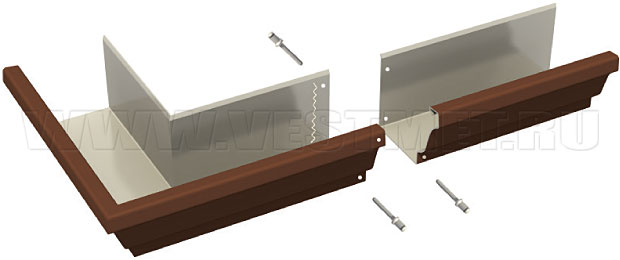

Желоб и угол желоба

Желоб имеет выполненный в виде крючка передний загиб. Его срезают на 5 см, после чего выполняется его соединение с угловым элементом так, чтобы он был вставлен на глубину среза. Соединение желобов между собой выполняется так же. На соприкасающиеся поверхности предварительно наносится герметик.

Сборка стояка водостока на фасаде

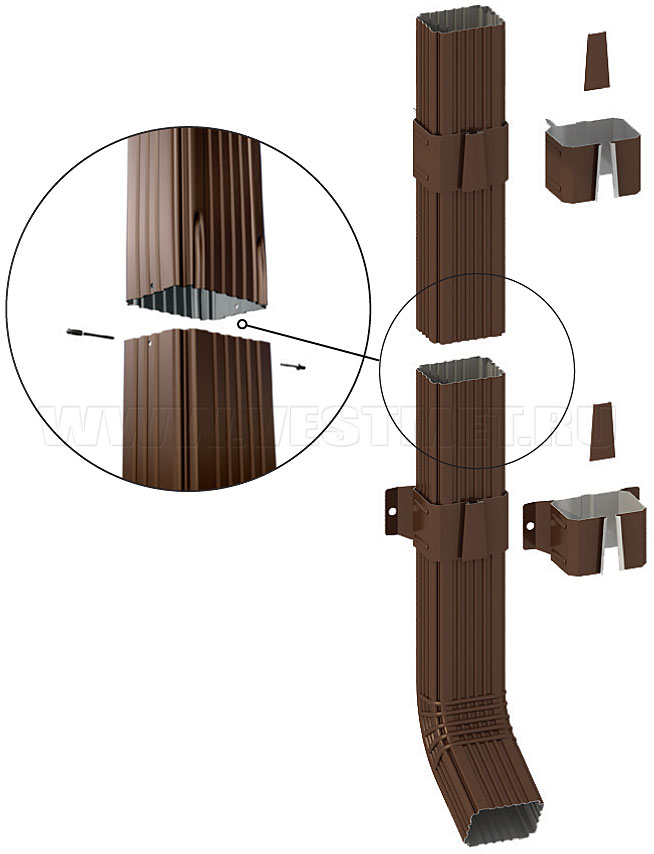

Держатели трубы, водосточная труба, колено трубы

Стояк состоит из держателей (кронштейнов), труб, колена.

Для водосточной системы МП Модерн «Металл Профиль» предлагает две конструкции кронштейнов, что позволяет крепить ее на фасадах из любых материалов.

Держатели устанавливаются на всех стыках труб и в промежуточных точках с шагом до 1 м.

При установке трубы вставляют в кронштейны и крепят с помощью замков.

Для соединения установленного стояка с воронкой используется труба необходимой длины и два переходных колена.

В нижней части стояка на высоте в 30 см от поверхности земли устанавливают сливное колено.

Если устанавливается предварительно подрезанная труба и входящий при выполнении стыка край является ровным, его обжимают клещами «гофра». Это позволит вставить одну трубу в другую. Когда соединение выполнено, его фиксируют заклепками.
