Монтаж кровли Ондулин (руководство по монтажу)

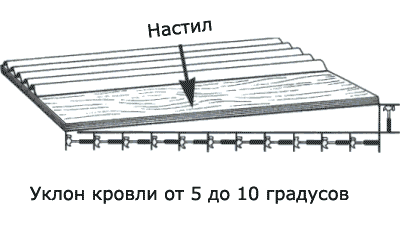

  1. Если угол наклона кровельного ската составляет от 5 до 10 градусов, то основание под кровельное покрытие Ондулин выполняется в виде сплошного настила из обрезной доски или влагостойкой фанеры. Битумные волнистые листы Ондулин укладываются с концевым нахлестом в 30 сантиметров и с боковым нахлёстом в две волны кровельного листа.
    Монтаж волнистых листов Ондулин

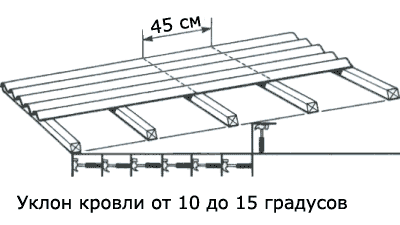

  2. Если угол наклона скатов - 10°-15°, то основанием под мягкую кровлю Ондулин служит шаговая обрешетка. Промежуток между рейками должен составлять 45 сантиметров, концевой нахлест на стыке соседних листов - 20 см, а для бокового нахлеста достаточно 1 волны.
    Монтаж битумных листов Ондулин

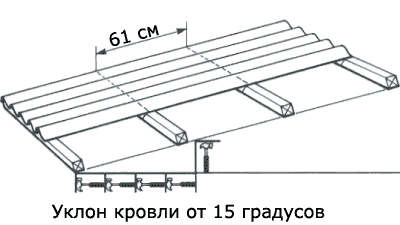

  3. Если угол наклона ската больше 15°, то шаг обрешетки можно увеличить до 60 сантиметров, а концевой нахлест уменьшить до 17 см. Боковой нахлест - такой же, как в предыдущем случае, на 1 волну кровельного листа.
    Монтаж битумных кровельных листов Ондулин
  4. Брусья обрешетки должны располагаться на равном расстоянии друг от друга и строго параллельно карнизу. Чтобы добиться этого, монтажники компании «Вестмет» используют в работе специальный деревянный инструмент - интервал.
    Битумные волнистые листы Ондулин
  5. Разметку на листы Ондулина лучше всего наносить цветным карандашом. Кроме того, специалисты рекомендуют иметь под рукой обрезок кровельного листа, который может пригодиться для нанесения отметок на волнистой поверхности кровельного материала.
    Монтаж битумных волнистых листов Ондулин
  6. Для раскроя листов битумной черепицы Ондулин лучшим инструментом является обыкновенная ножовка. Один и тот же инструмент можно использовать и для работы с деревянными элементами кровельной конструкции, и для резки Ондулина. А чтобы ножовка не застревала, мастера компании «Вестмет» советуют смазывать ее машинным маслом. Резать битумные листы можно также с помощью циркулярной пилы или ручной электропилы.
    Монтаж битумных волнистых листов Ондулин
  7. Монтаж Ондулина значительно упрощается благодаря тому, что битумные кровельные листы имеют низкую удельную массу. При достаточно большой площади лист Ондулина весит всего 6 килограммов. Поэтому материал легко поднимать на крышу и укладывать на скатах кровли.
    Монтаж битумных волнистых листов Ондулин
  8. Укладка кровельных листов начинается от края кровли и ведется в сторону, противоположную превалирующему направлению ветра в данной местности. Второй ряд желательно начинать с половины листа - как показано на рисунке. В этом случае на угловом стыке нахлест составит только три листа, а не четыре.
    Монтаж битумных волнистых листов Ондулин
  9. Фиксировать листы мягкой кровли Ондулин следует по каждой волне в местах нахлестов и через волну - к промежуточным рейкам обрешетки. Расход гвоздей на один лист составляет 20 штук.
    Монтаж битумных волнистых листов Ондулин
  10. Чтобы правильно фиксировать кровельные листы, вбивая гвозди строго по линии реек шаговой обрешетки, советуем использовать натянутую веревку.
    Монтаж битумных волнистых листов Ондулин
  11. На коньке крыши монтируются специальные коньковые элементы. Укладывать их рекомендуется в направлении, противоположном преобладающим ветрам, с перехлестом в 12,5 сантиметров.
    Монтаж битумных волнистых листов Ондулин
  12. Ендовы, которые должны быть надежно защищены от протечек влаги, выполняются с использованием специального доборного элемента. Перед монтажом этого элемента - ендовы Onduline - в соответствующем месте сооружается дополнительная обрешетка.
    Монтаж битумных волнистых листов Ондулин
  13. Щипец кровли (верхняя часть торцовой стены, ограниченная скатами) оформляется с использованием щипцового или конькового элемента, которые входят в поставку кровельного покрытия Ондулин.
    Монтаж битумных волнистых листов Ондулин
  14. Помимо этого щипец может быть выполнен из стандартного листа Ондулина, который необходимо согнуть и прикрепить гвоздями к щипцовой доске. Осуществлять такую операцию специалисты компании «Вестмет» советуют только при плюсовой температуре.
    Монтаж битумных волнистых листов Ондулин
  15. Ребро или хребет кровли оформляется с помощью конькового элемента. При необходимости вместо него можно использовать также щипцовый элемент.
    Монтаж битумных волнистых листов Ондулин
  16. На стыке кровельного покрытия с вертикальными поверхностями (стена, дымовая труба, вентиляционная шахта и т.п.) необходимо позаботиться о надежной гидроизоляции места примыкания. Для оформления места стыка используется доборный элемент ендовы.
    Монтаж битумных волнистых листов Ондулин
  17. На торцевом примыкании кровли к вертикальной поверхности (например, к стене) используется специальный покрывающий фартук. Он фиксируется крепежным материалом по каждой волне профиля. Места стыков фартука со стеной обеспечиваются гидроизоляцией, исключающей проникновение влаги.
    Монтаж битумных волнистых листов Ондулин
  18. Для эффективной вентиляции подкровельного пространства могут понадобиться не только вентиляционные отверстия у карниза и у конька крыши, но и дополнительные выходы на скате. Обустраиваются они с использованием фирменного кровельного вентилятора Onduline. Вентилятор фиксируется по каждой волне кровельных листов, а верхний лист закрепляется с нахлестом, накрывая основание вентилятора.
    Монтаж битумных волнистых листов Ондулин
  19. Для того, чтобы обеспечить возможность выхода на кровлю и монтажа осветительного оборудования на чердаке, устанавливается кровельное окно. Оно прибивается по каждой волне, верхний лист укладывается поверх основания окна с нахлестом.
    Монтаж битумных волнистых листов Ондулин
  20. Если необходимо закрыть просвет кровельного листа на карнизе крыши либо между листом Ондулина и коньковым элементом, можно использовать заполнитель карниза Onduline. Необходимость его применения зависит от конструкции конкретной кровли и условий вентиляции подкровельного пространства.
    Монтаж  Ондулин
  21. Для наиболее эффективной гидроизоляции карниза крыши рекомендуется смонтировать карнизный короб. При этом свес кровельного листа на карнизе крыши должен быть не больше 7 сантиметров.
    Монтаж Ондулин (Onduline)
  22. Выход на крышу вентиляционных каналов обустраивается с помощью вентиляционной трубы, которая фиксируется по каждой волне кровельного листа. Верхний лист Ондулина кладется на основание вентиляционного выхода с нахлестом.
    Установка кровельных листов Ондулин
  23. Поскольку существует опасность, что у карниза под кровлю могут залетать птицы и насекомые, рекомендуем использовать защищающую от этой угрозы кровельную гребенку. Она крепится на карнизе крыши под крайним листом Ондулина.
    Монтаж кровельных листов Ондулин
  24. Для монтажа мягкой кровли Ондулин на крыше может использоваться не только деревянная, но и металлическая обрешетка. К ней кровельные листы прикрепляются саморезами Стелфикс с помощью шуруповерта или дрели.
    Монтаж кровельных листов Onduline
  25. Для гидроизоляции стыков с вертикальными поверхностями предназначена самоклеющаяся лента Ондуфлеш. Её можно использовать, например, для гидроизоляции примыканий к дымовым трубам.
    Монтаж кровель Ондулин
  26. Примыкание кровельного покрытия Ондулин к мансардным и чердачным окнам также изолируется от протечек лентой Ондуфлеш.
    Монтаж кровельного материала Ондулин
  27. Гидроизоляционная лента Ондуфлеш может использоваться также для герметизации стыков в ендове.
    Монтаж волнистых листов Ондулин
  28. Самоклеющаяся лента Ондуфлеш заметно улучшает гидроизоляцию карниза крыши.
    Монтаж кровли Ондулин
  29. Ондуфлеш - это универсальная лента, которая позволяет герметизировать любые стыки и примыкания кровельного покрытия Ондулин к другим элементам кровельной конструкции, к стенам и иным вертикальным поверхностям, к чердачным и мансардным окнам и сквозным выходам на кровлю.
    Монтаж мягкой кровли Onduline
  30. Ниже на рисунке показана конструкция кровли, для которой наиболее часто используется Ондулин. Вы можете увидеть весь «кровельный пирог» в разрезе - включая тепло- и гидроизоляцию, обрешетку и само покрытие. Обращаем ваше снимание на то, что срок службы покрытия напрямую зависит от правильной вентиляции, гидроизоляции и теплоизоляции кровли. Серьезное значение имеет также пароизоляция, и для нее производителем Onduline разработан специальный материал - Ондутис.
    Монтаж кровли Ондулин

Специалисты компании «Вестмет» напоминают, что производители кровельных материалов поставляют свою продукцию вместе с инструкциями по ее использованию. Монтаж мягкой кровли следует вести в соответствии с этой инструкцией, а наши советы являются дополнением к ней, которые основаны на опыте наших мастеров.
