Руководство по монтажу волнистых листов Ондулин поверх старой кровли

Ремонт крыши за два дня

Если кровельное покрытие протекает при дожде или промерзает зимой, если через крышу «уходит» тепло, решить эти проблемы можно всего за пару дней. Система реконструкции кровли «Капюшон» позволит обновить ее, не снимая старое покрытие. Ондулин можно уложить на него: это быстро, надежно, просто.

Почему Ондулин?

Материал имеет небольшой вес. Он не создает серьезной дополнительной нагрузки на стропильную систему, и ее не надо усиливать, чтобы обновить покрытие.

Если на скатах есть небольшие неровности, их необязательно исправлять. Ондулин — гибкий материал, и он может скрыть такие недочеты без потерь в надежности.

Бюджетный ремонт крыши. Ондулин — экономичный материал. Его цена ниже, чем у других материалов, количество отходов минимально, дополнительные расходы не потребуются — для монтажа достаточно собрать только обрешетку.

Монтаж можно выполнить самостоятельно. Для укладки Ондулина используется обычный инструмент (ножовка, измерительные инструменты, молоток).

Новая кровля будет надежной. Протечки не появятся в течение минимум 15 лет, что подтверждается гарантией. При правильном монтаже и надежной обрешетке материал выдерживает порывы ветра до 48 м/с и снеговую нагрузку до 960 кг/м 2.

Система «Капюшон» упрощает ремонт крыши. Старый кровельный материал можно не снимать, и это дает следующие преимущества:

  • конструкции кровли, утеплитель, помещение чердака или мансарды остаются закрытыми, их не нужно дополнительно защищать от дождя;
  • не нужно тратить время, чтобы демонтировать старые материалы, а потом вывозить строительный мусор;
  • если мансарда или чердак не использовались, при реконструкции крыши ее можно утеплить, чтобы сделать помещения под ней жилыми;
  • теплоизоляция и укладка нового покрытия уменьшат потери тепла и помогут сэкономить на отоплении;
  • если на скатах был уложен шифер, его демонтаж может быть опасным из-за асбестовой пыли (чтобы она не накапливалась в легких, всем, кто находится рядом, нужны средства защиты).

При самостоятельной реконструкции крыши удобнее использовать битумные листы Ондулин, а не металлические материалы. Металл требует устройства ровного основания (старое покрытие придется снимать или выравнивать). Его тяжело перевозить и поднимать на скаты. Чтобы покрытие не ржавело, важно не повредить его при монтаже. Работать с металлом сложнее. Для выполнения резов должны использоваться специальные просечные ножницы. Ондулин легче, его проще поднимать на кровельные скаты, можно укладывать даже на неровные поверхности. Битумные листы можно нарезать с помощью любого инструмента (ножовки, пилы, лобзика).

Система «Капюшон» позволяет быстро реконструировать старые крыши из профлиста, рубероида, шифера, металла без его демонтажа. Старый материал дополнительно защищает от протечек и используется как основание для укладки Ондулина. Расходы при такой реконструкции кровли минимальны.

Подготовка к монтажу

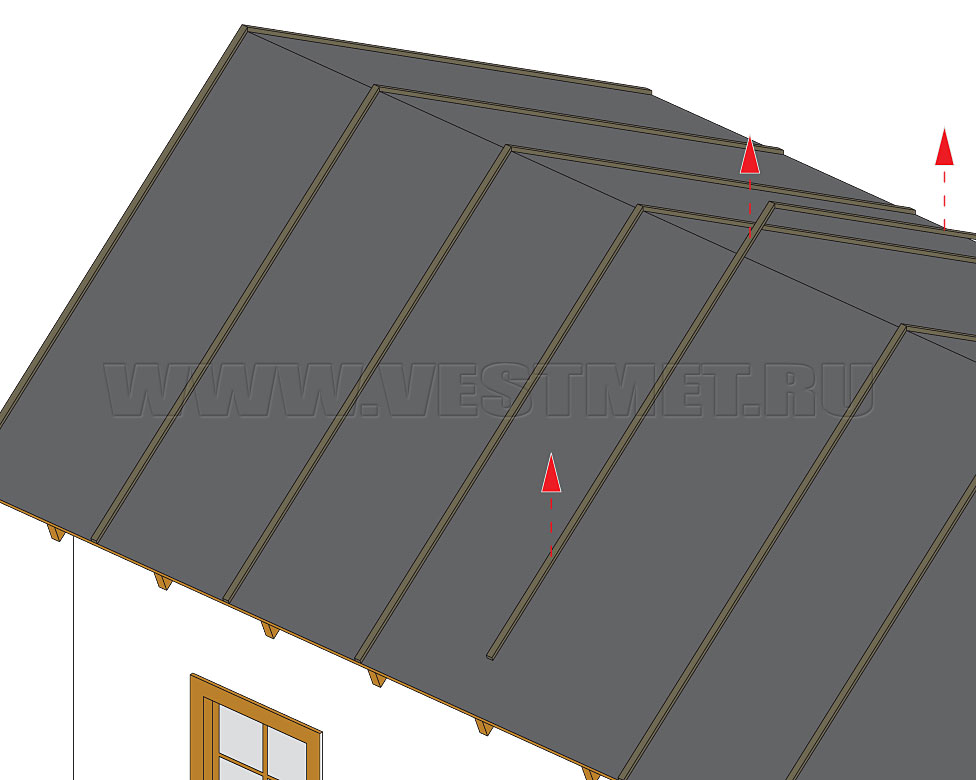

Стропила, обрешетку, другие элементы старой несущей конструкции крыши осматривают. Если есть ветхие, поврежденные, сгнившие элементы, их заменяют новыми. Если есть рейки, установленные поверх стропильных балок, их убирают. Демонтируют части старой кровли, которые будут мешать укладке нового покрытия. Если старый конек был металлическим, его снимают, чтобы в подкровельном пространстве была вентиляция. Крышу очищают, осматривают, удаляют ветхие материалы, ремонтируют, если нужно.

Монтаж Ондулина поверх старой кровли из металла
Металл

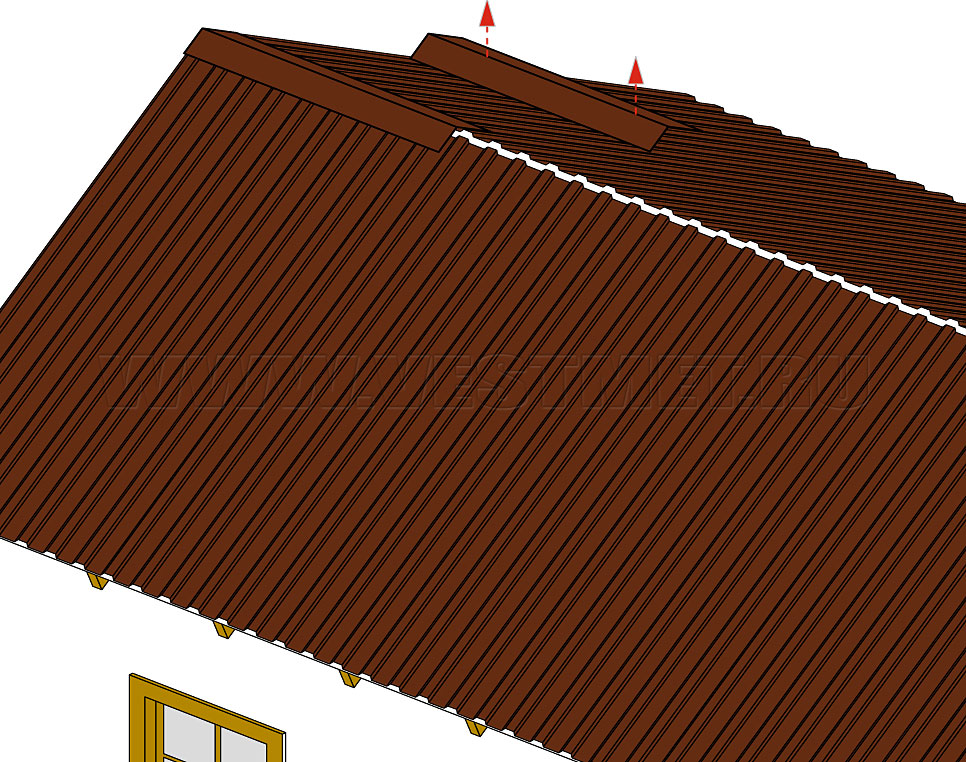

Монтаж Ондулина поверх старой кровли из профлиста
Профлист

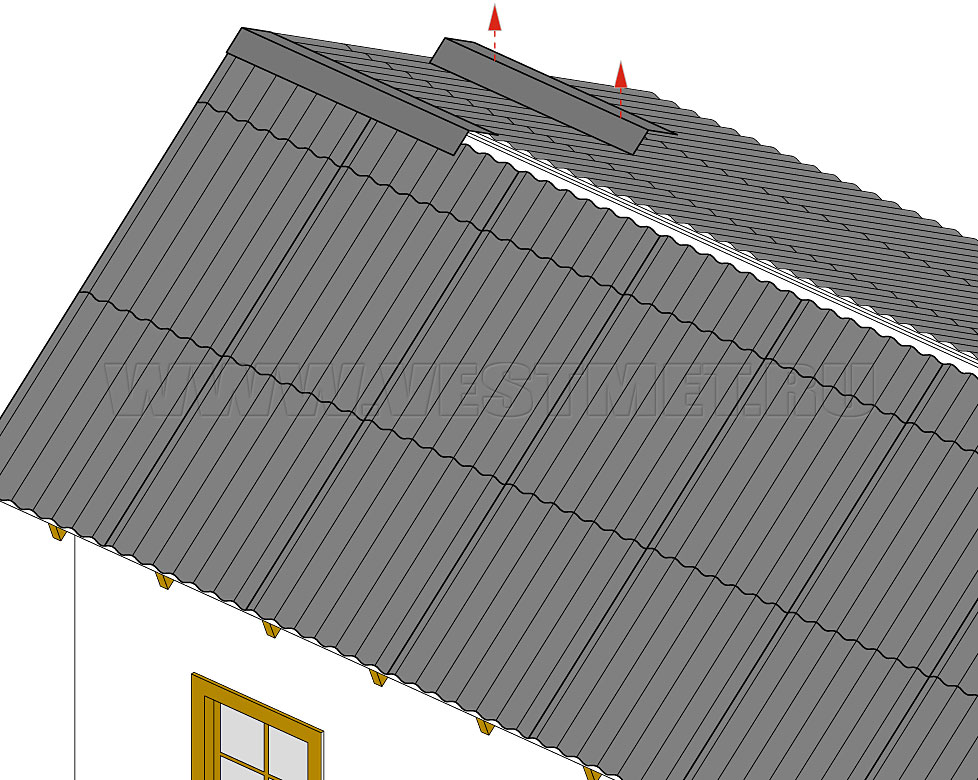

Монтаж Ондулина поверх старой кровли из шифера
Шифер
Монтаж Ондулина поверх старой кровли из рубероида
Рубероид

Необходимые инструменты для монтажа ОндулинИнструменты: для крепления листов нужен молоток, подрезку выполняют ножовкой по дереву (лучше смазать маслом полотно) или электропилой. При разметке используют измерительные инструменты, цветной карандаш.

Необходимые условия для монтажа листов ОндулинРаботы проводят при положительной температуре. С осторожностью, без перегибов и нагрузок листы можно укладывать при заморозках до -5°C (не ниже). Не рекомендуется работать с материалом при слишком высокой (выше +30°C) температуре.

Подкровельная вентиляцияПри монтаже Ондулина рекомендуется организовать подкровельную вентиляцию. При циркуляции воздуха под кровельным покрытием влага будет отводиться от деревянных балок и теплоизоляции.

ЛестницаХодить по крыше лучше, уложив переходные мостики или кровельные лестницы.

Разметка кровельных листов ОндулинОндулин удобно размечать цветным карандашом, подкладывая отрезок листа, используя рейку с ровным краем или натянутый шнур.

Не рекомендуется растягивать или поджимать листЛисты крепят, не поджимая и не растягивая их больше, чем на 1 см.

Монтаж обрешетки

Осмотрите существующие стропильные балки и обрешетку, коньковый брус. Если нужно, замените или усильте их.

Оценка состояния элементов кровли
Металл

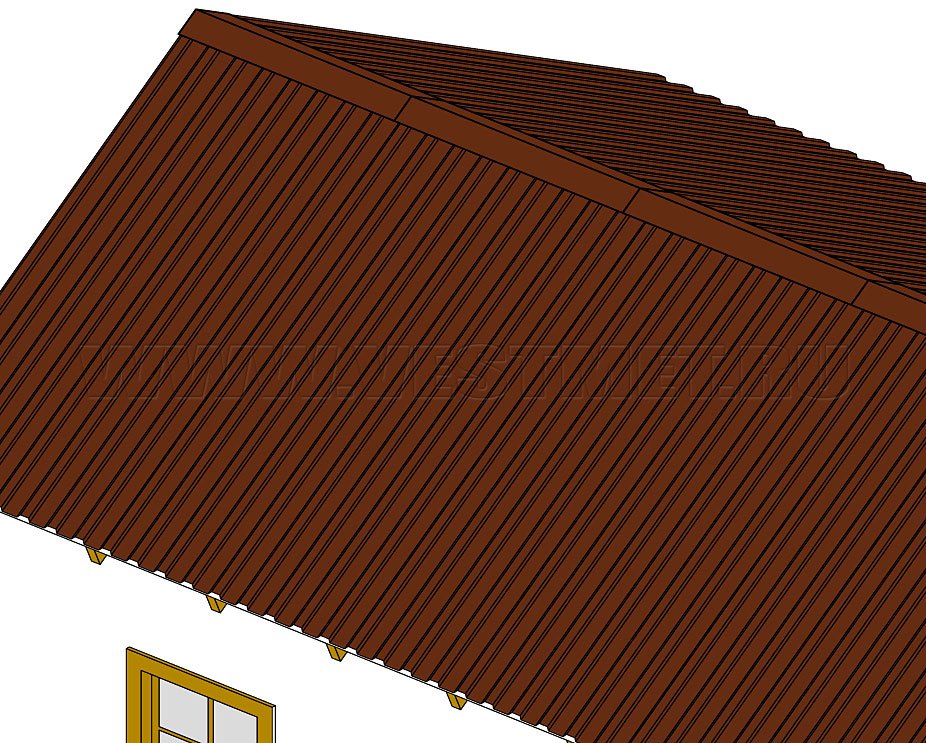

Оценка состояния элементов кровли, профлист
Профлист
Оценка состояния элементов кровли, шифер
Шифер
Оценка состояния элементов кровли, рубероид
Рубероид

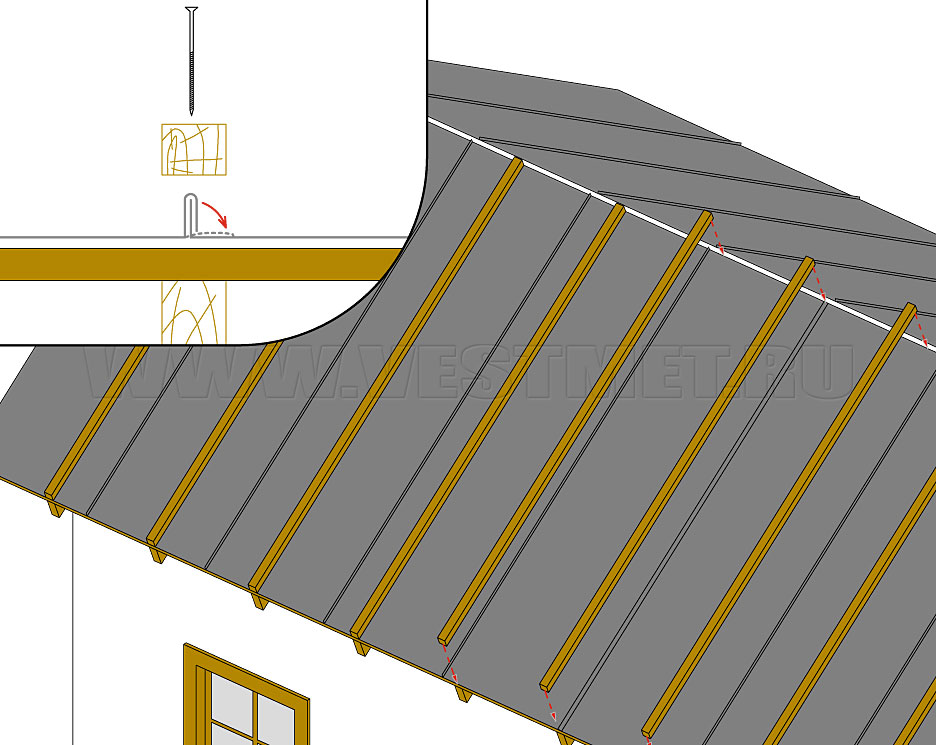

На фальцевых крышах с выступающим вертикальным замком бруски должны быть выше, чем он. Их набивают строго вдоль стропильных балок. Попадающие на стропила замки подгибают, чтобы они не выступали над поверхностью металла.

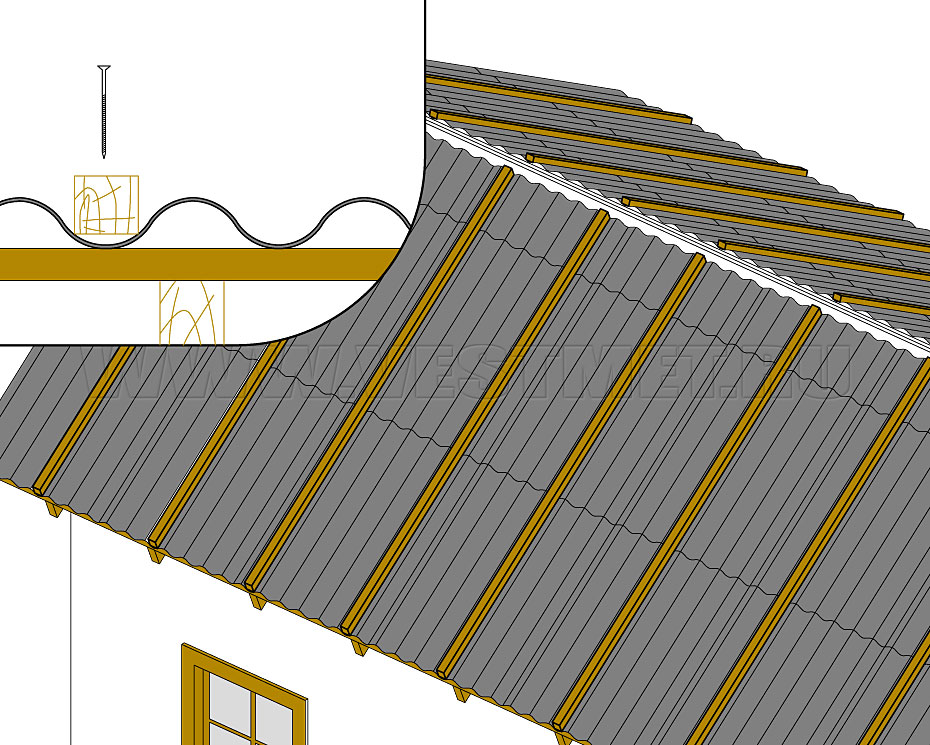

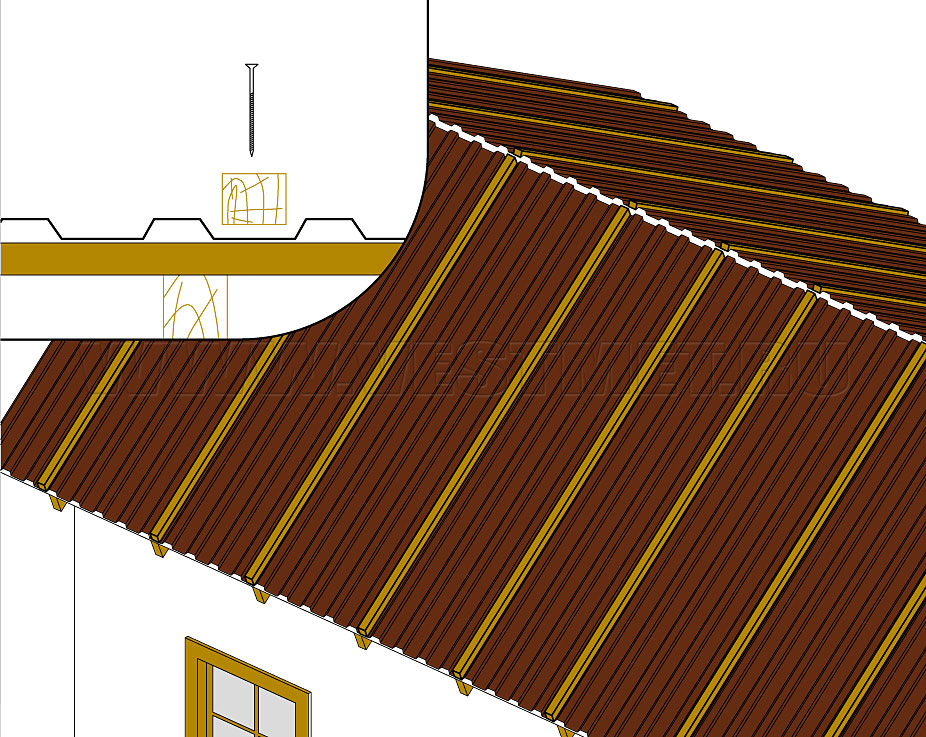

Если покрытие профилированное (профлист, шифер), толщина бруска должна быть больше высоты профиля. Брусья набивают в прогибах профиля вдоль стропильных балок.

На крыше из рубероида бруски должны выступать над существующими крепежными рейками. Их закрепляют точно в стропила (крепеж проходит через старое покрытие).

Бруски вдоль стропил
Металл
Бруски вдоль стропил
Профлист
Бруски вдоль стропил
Шифер

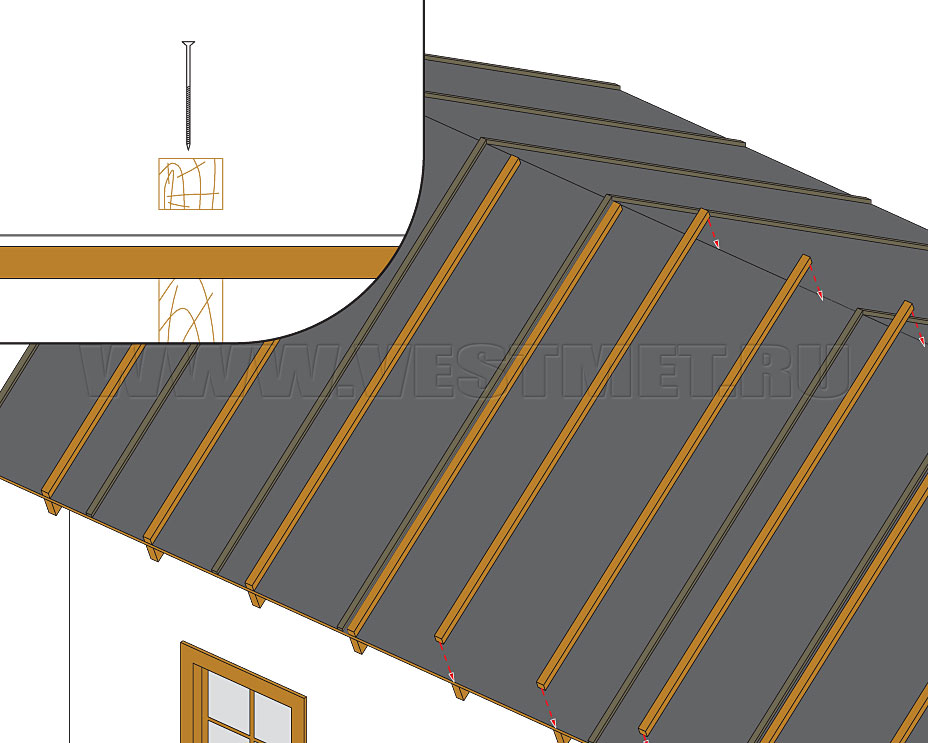

Бруски вдоль стропил
Рубероид

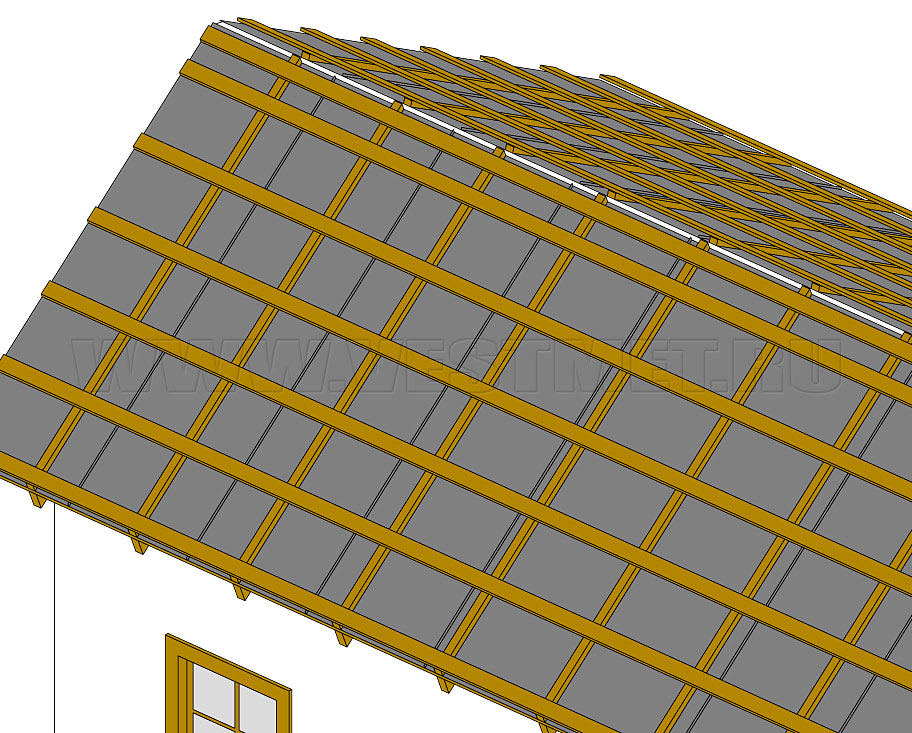

Горизонтальная контробрешетка набивается на установленные бруски. Расстояние между ее брусками определяют по наклону кровли. В 10 см от конька устанавливают дополнительные обрешетины для монтажа конька.

Установка обрешетки
Металл
Установка обрешетки
Профлист
Установка обрешетки
Шифер
Установка обрешетки
Рубероид

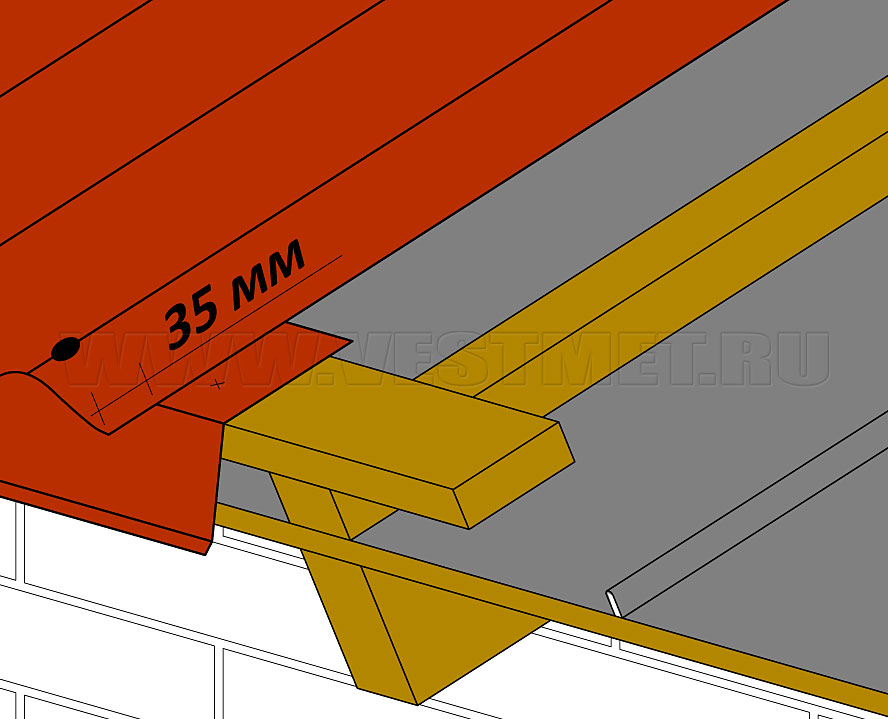

Если вдоль карниза есть щели или будет устанавливаться водосток, по краю ската крепят карнизную планку (капельник).

Использование карнизной планки
Металл

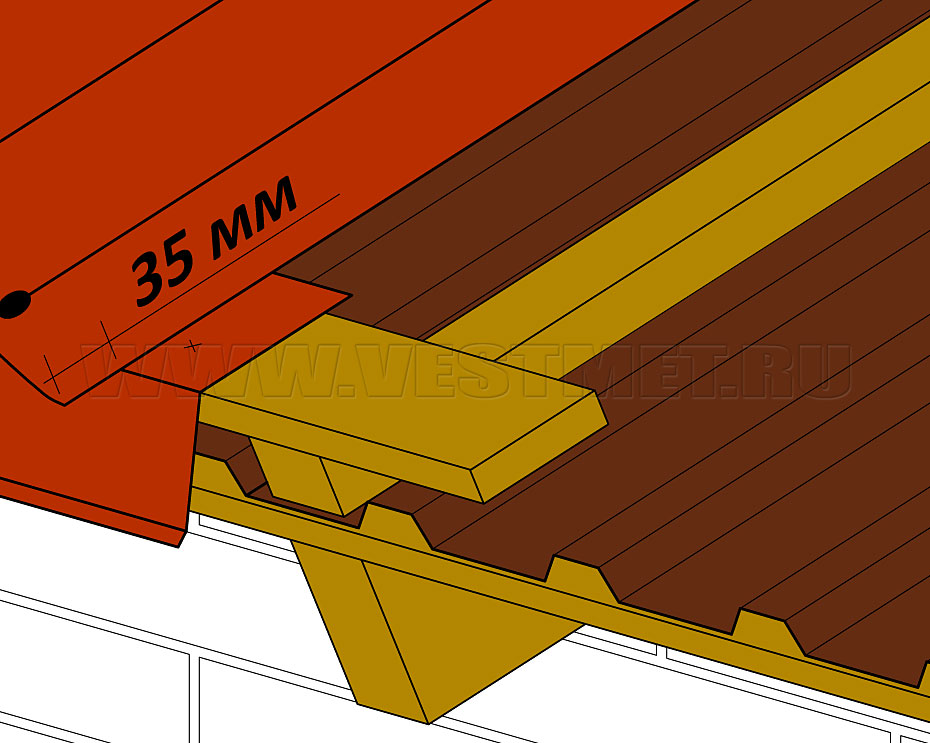

Использование карнизной планки
Профлист
Использование карнизной планки
Шифер

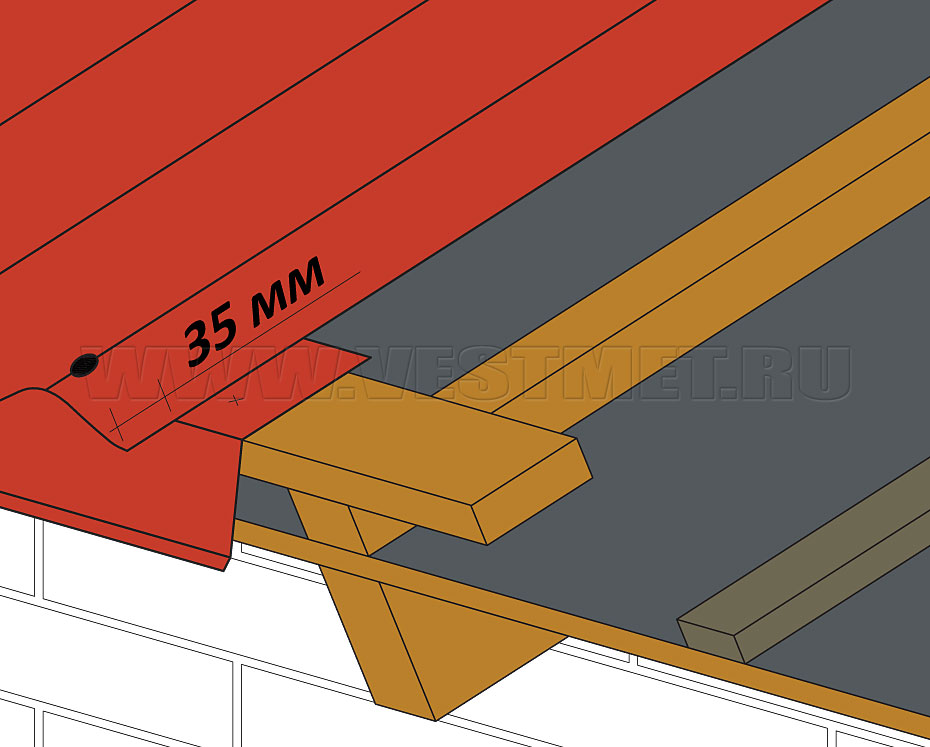

Использование карнизной планки
Рубероид

Основные узлы устанавливают по инструкции к материалу (Ондувилла, Ондулин или черепица Ондулин).

Наклон ската и шаг обрешетки

Наклон от 1/11 до 1/6 (5-10°)

Монтаж обрешетки при угле наклона крыши от 5 градусов

По всей площади скатов собирают сплошной настил из OSB3, ФСФ-фанеры или доски. Нахлесты между листами увеличены (на две волны по бокам и в 30 см по горизонтали).

Наклон от 1/6 до 1/4 (10-15°)

Монтаж обрешетки при угле наклона крыши от 10 градусов

Бруски набивают через каждые 45 см (по осям). По бокам листов нахлест выполняют в 1 волну, по горизонтали — на 20 см.

Наклон от 1/4 и более (от 15°)

Монтаж обрешетки при угле наклона крыши от 15 градусов

Шаг рядовой обрешетки — 61 см. По бокам выполняют нахлест на ширину 1 волны, по горизонтали — на 17 см.

В инструкции указывается максимально возможный шаг обрешетки. Если набивать бруски с меньшим шагом, кровля будет прочнее, прослужит больше, будет лучше выдерживать снеговую нагрузку. В районах со снежными зимами, шаг между брусками уменьшают, а нахлесты увеличивают.

Порядок крепления гвоздями

Нижний ряд и концевой нахлест

Нижний ряд и концевой нахлест Последовательность фиксации гвоздями

Промежуточные ряды

Промежуточные ряды Последовательность фиксации гвоздями

Чтобы закрепить лист на обрешетке, вбивайте гвозди в гребень волны, чтобы ножка входила строго под прямым углом к плоскости покрытия.

Если крепление листов выполняется неправильно, возможно появление протечек и деформация материала.

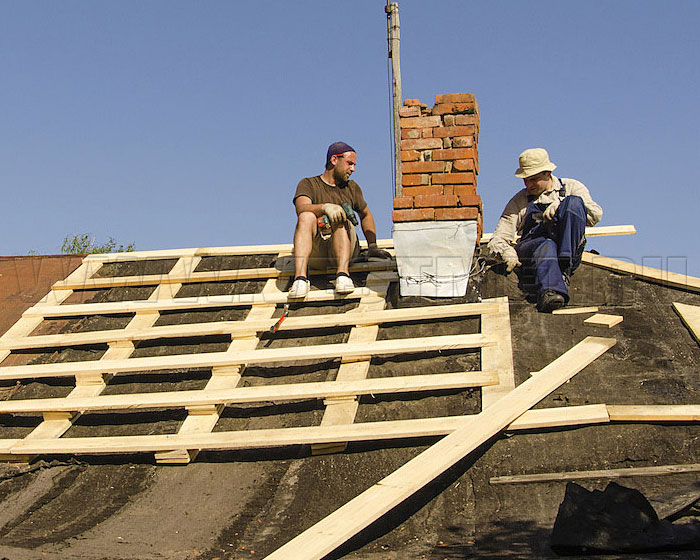

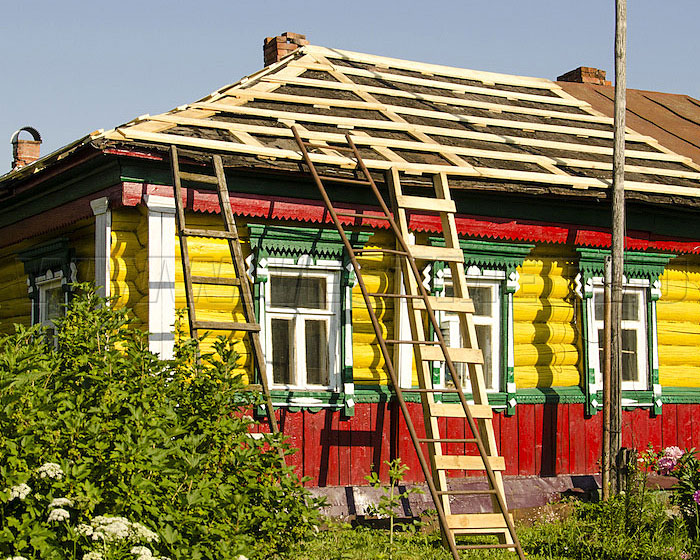

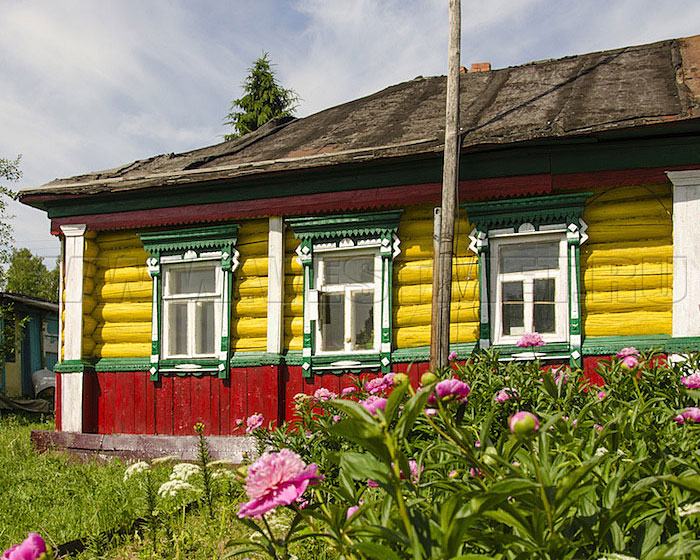

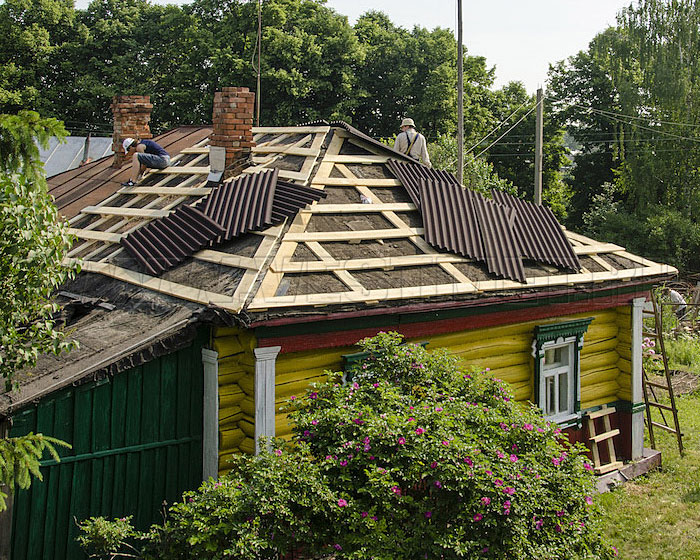

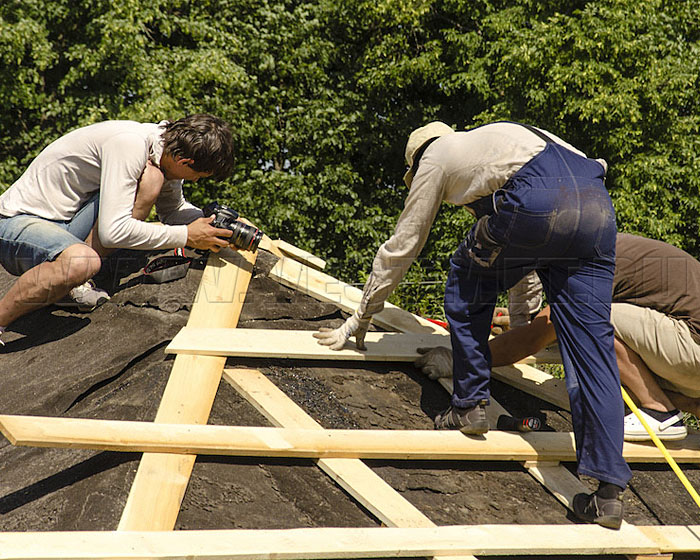

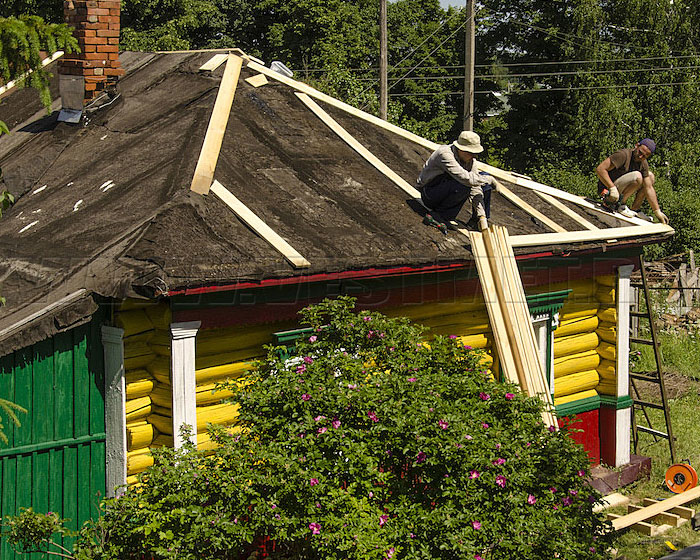

Фото реконструкции крыши

Фото реконструкции крыши Реконструкция крыши с использованием листов Ондулина Монтаж Ондулина
Фото монтажа Ондулина Ондулин для реконструкции крыши Монтаж Ондулина поверх старой кровли
