Монтаж системы водостоков Металл Профиль Престиж

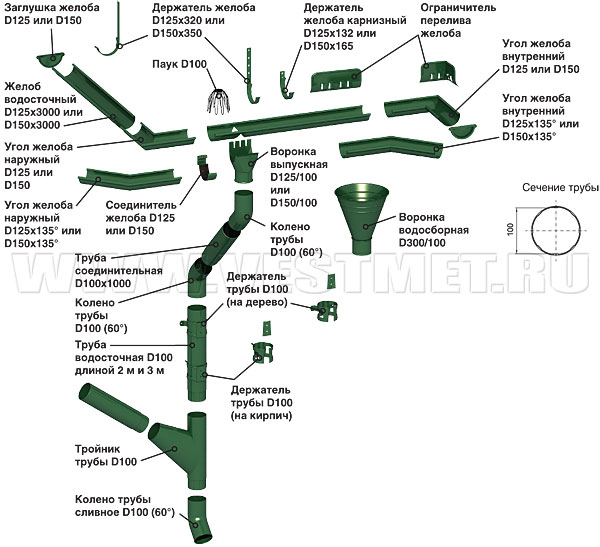

Комплектация водосточной системы МП ПРЕСТИЖ

МП Престиж D150/100 и D125/100 – водосточная система круглого сечения, идеально подходящая для частного домостроения. Отлично сочетается с любым кровельным покрытием.

Желоб водосточный

Желоб водосточный МП Престиж Сечение желоба водосточного МП Престиж Сечение желоба водосточного МП Престиж
Комплектация водосточной системы МП ПРЕСТИЖ

Материал изготовления МП Престиж: оцинкованная сталь 1 класса цинкования (275 г/м2) с двусторонним покрытием пластизол (100 мкм) с каждой стороны.

Преимущества МП Престиж:

  • оптимальное соотношение сечения желоба и трубы;
  • два типоразмера: D125/100 и D 150/100;
  • усиленные держатели желоба (4 мм);
  • широкий ассортимент комплектующих;
  • престижный и современный дизайн.

Держатели желоба

Держатели желоба

ВНИМАНИЕ! Держатели желобов устанавливаются до монтажа карнизов и металлочерепицы.

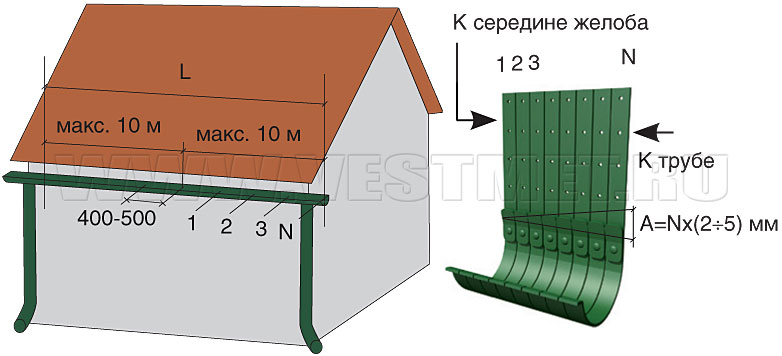

На нижней доске обрешетки через 400 - 500 мм отмечают места установки держателей желоба. На одну водосточную трубу должно приходиться не более 10 м желоба.

Держатели желоба

1 вариант разметки:

Держатели желоба нумеруют и размечают из расчета общего уклона желоба 2÷5 мм на 1 м, загибают с помощью полосогиба, а затем устанавливают на отмеченные места.

2 вариант разметки:

Первый и последний держатели крепят на отмеченные места и отгибают вниз, между ними натягивают шнур. Остальные держатели крепят и отгибают так, чтобы они касались шнура.

Желоб

Желоб

При необходимости отпиливают желоб до требуемой длины.

Отмечают и вырезают на желобе V-образное отверстие шириной 100 мм под выпускную воронку.

Рекомендуемое расстояние от края желоба до выпускной воронки 150 мм.

Воронка выпускная

Воронка выпускная

Передний край воронки заводят под внешний загиб желоба.

Плотно прижимают воронку к желобу и фиксируют её, загнув резной фланец воронки на заднюю кромку желоба.

Заглушка желоба

Заглушка желоба

На торцы желобов с помощью киянки устанавливают заглушки.

Соединение желобов и углов желоба

Соединение желобов и углов желоба

Вставляют и закрепляют желоб в держателях.

Прикрепляют к обрешетке карнизные планки (см. «Монтаж элементов кровельной системы. Карнизные планки»).

Соединение желобов между собой или углами желоба осуществляется встык с зазором 2-3 мм.

На месте стыка обязательно устанавливают соединитель желоба с резиновой прокладкой. Задним фланцем соединителя зацепляют за внутренний край желоба, подтягивают переднюю часть соединителя к желобу, защелкивают замок и фиксируют его язычком.

Паук

Паук

Для предотвращения засорения водосточной трубы листьями и иным мусором, в воронку устанавливают паук.

В зависимости от условий эксплуатации, примерно раз в год требуется очищать паук от листвы, иначе сток воды будет затруднен.

Соединительная труба и колено трубы

Соединительная труба и колено трубы

Воронку соединяют с водосточной трубой с помощью 2-х колен и соединительной трубы.

ВНИМАНИЕ! Соединение воронки с коленом производится с раструбом колена большего диаметра.

Размер соединительной трубы необходимо уточнить по месту и отпилить ее инструментом по резке металла.

Два обжима на трубе позволяют использовать отрезки трубы в двух местах.

Отрезки трубы, которые остались в процессе монтажа, можно использовать, если сделать на них обжимку при помощи клещей «гофра».

Ограничитель перелива

Ограничитель перелива

В местах повышенного стока воды (например, под ендовой) на желоб или угол желоба устанавливают ограничитель перелива.

Держатели трубы и водосточная труба

Держатели трубы и водосточная труба

Два вида держателей трубы позволяют использовать их на любых поверхностях и материалах.

К стене здания крепят держатели трубы из расчета: один держатель на один метр трубы и на стыке двух труб.

Трубы отрезают до необходимой длины, вставляют их в держатели и фиксируют с помощью замков держателя.

Внизу трубы крепят сливное колено (расстояние до отмостки - 300 мм).

Тройник трубы

Тройник трубы

Если к одному стояку подводятся трубы с двух воронок, применяется тройник трубы.

Тройник имеет обжим с нижней стороны. Его устанавливают аналогично водосточной трубе. Широкий раструб для входа трубы сбоку позволяет подводить трубу под разным углом.

Воронка водосборная

Воронка водосборная

Для сбора воды с фальцевой кровли и некоторых сложных видов кровли вместо желобов используют водосборную воронку.

Воронку вставляют в верхнее колено трубы или трубу и дополнительно крепят в верхней части к карнизу хомутом из металлической полосы и саморезом.
