Руководство по установке винилового сайдинга VinylOn (Россия)

Утепление стен перед началом монтажа сайдинга

Облицовка стен сайдингом дает хорошую возможность утепления здания. Технология установки сайдинга позволяет использовать его с различными видами теплоизоляционных материалов.

Утепление стен перед монтажом винилового сайдинга

При выборе утеплителя рекомендуется обращать внимание на такие параметры, как коэффициент теплопроводности, срок службы, впитывание влаги, устойчивость к различным воздействиям, горючесть. Одним из оптимальных вариантов утеплителя под сайдинг является каменная вата. Этот теплоизоляционный материал обладает низкой теплопроводностью, удобен в применении, биологически и химически инертен, паропроницаем, не горит.

Толщину утеплителя подбирают с учетом климатических условий, материала, конструкции и толщины стен. Во многих случаях предпочтение отдается утеплителю толщиной 5 см. Обычно он является более выгодным по соотношению цены и степени повышения теплозащиты здания.

Для укладки утеплителя на стены здания крепят обрешетку из брусков, толщина которых равна толщине теплоизоляционного материала. Так, если используется утеплитель толщиной 5 см, то для устройства обрешетки оптимально подойдут бруски сечением 50х50 мм. Их устанавливают горизонтально на расстоянии друг от друга, соответствующем ширине теплоизоляционного материала (например, 60 см). Утеплитель укладывают между брусками вплотную к стене.

Поверх утеплителя к обрешетке крепят ветрозащитную мембрану. Этот материал должен обладать хорошими защитными свойствами и быть паропроницаемым, чтобы влага могла испаряться из утеплителя. Примером такого материала является пароизоляция Tyvek, которую вы можете купить в компании Вестмет по низкой цене. При укладке ветрозащитной мембраны следует руководствоваться инструкцией ее производителя.

После проведения этих работ приступают к монтажу обрешетки для крепления сайдинга.

Устройство обрешетки для монтажа сайдинга

Подготовка основания под сайдинг является важным этапом работ по облицовке фасадов дома. От нее зависит правильность и удобство монтажа сайдинга, а в итоге и внешняя привлекательность здания.

Для устройства обрешетки применяются оцинкованные профили сечением 50х50, 40х50 или 40х40 мм. Можно использовать также обработанные антисептиком деревянные бруски сечением от 25х40 мм.

Важно: расстояние между профилями или брусками обрешетки не должно превышать 40 см. Правильность расположения планок обрешетки необходимо контролировать при помощи уровня.

Планки обрешетки нужно обязательно устанавливать по периметру оконных и дверных проемов, на углы (как внешние, так и внутренние), фронтоны и свесы кровли. Вокруг окон, дверей и на углах удобно использовать в качестве обрешетки доски 25х100 мм. Обрамление окон Обрамление дверей

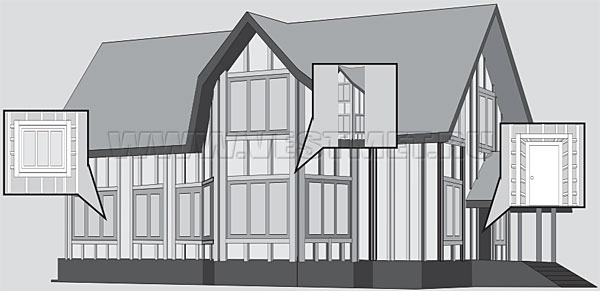

Подготовка поверхности для монтажа сайдинга ВинилОн

Оборудование и инструменты для установки

При отделке здания сайдингом используются инструменты:

Шуруповерт
Шуруповерт (понадобится, если для крепления сайдинга будут использоваться саморезы).
Ножовка
Ручная пила или ручные ножницы по металлу.
Молоток
Молоток.
Рулетка
Измерительная рулетка, шнур, мел.
Угольник
Угольник для построения прямых углов.
Уровень
Уровень для оценки правильности вертикалей и горизонталей.
Пластиковые защитные очки
Защитные очки из пластика.

Понадобятся также специальные инструменты:

Инструмент для правки
Инструмент для демонтажа (правки) сайдинга – помогает снять и установить панель.
Перфоратор
Перфоратор для увеличения имеющихся и пробивания дополнительных крепежных отверстий в сайдинге.
Пуансон
Пуансон для нанесения надрезов на края сайдинга и сгибания надрезанных участков.

Измерять и наносить разметку на сайдинг рекомендуется у стены. Резать его удобно на столе..

Резка сайдинга

В летнее время виниловый сайдинг VinylOn можно резать ручной пилой или ножницами по металлу. Для резки панелей и аксессуаров при низкой температуре понадобятся инструменты с мелкими зубьями.

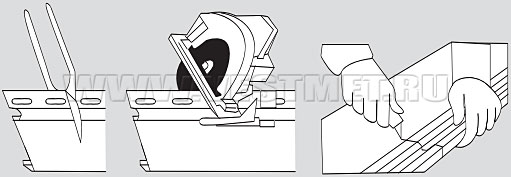

Резка винилового сайдинга

Циркулярная пилаСайдинг удобно разрезать дисковой (циркулярной) пилой с установленным в противоположную сторону мелкозубчатым диском. Благодаря такой установке диска спил получается более аккуратным и ровным. Не следует использовать пилу с поставленным в обратную сторону диском для резки других материалов (например, дерева).

Для раскроя сайдинга можно использовать также углошлифовальную машину с диском по металлу.

При резке сайдинга ножницами по металлу используйте лезвия не на всю длину, а только на три четверти. Это поможет сделать разрез более точным и аккуратным. Начинать резать панель ножницами рекомендуется сверху, от крепежного края.

В случае резки сайдинга ножом не нужно прилагать чрезмерных усилий и прорезать его насквозь. Достаточно сделать неглубокий надрез и отломать по нему панель.

Важно: во время раскроя сайдинга и аксессуаров надевайте специальные защитные очки. При осуществлении всех работ не нарушайте правила безопасности, пользуйтесь исправными инструментами и необходимыми средствами защиты.

Общие правила монтажа сайдинга ВинилОн

При изменении окружающей температуры виниловый сайдинг несколько изменяет свои линейные размеры. Его закрепляют так, чтобы обеспечить возможность расширения и сжатия материала.

Основные правила монтажа винилового сайдингаОсновные правила монтажа винилового сайдингаКрепежи для сайдинга должны быть устойчивыми к коррозии и иметь достаточную длину. Этим требованиям соответствуют, например, гвозди с широкой шляпкой (толевые) оцинкованные длиной 40 мм и саморезы для тонких пластин оцинкованные длиной 16-18 мм.

Крепить панели и аксессуары следует так, чтобы оставались температурные зазоры для их расширения и сжатия. Если крепление сайдинга осуществляется при помощи гвоздей, то их нужно забивать не вплотную. Между шляпкой гвоздя и сайдингом должен оставаться зазор около 1 мм. При использовании саморезов их ввинчивают полностью, а потом делают один оборот обратно.

В таблице ниже приведены показатели температурного расширения сайдинга VinylOn при температуре от 0 °С до 20 °С:

Длина элемента, м 1 2 3 3.66
  Суммарное расширение (мм)
Горизонтальный сайдинг и аксессуары (панели D4.5Dutchlap, стартовые и финишные планки, околооконные профили, j-профили и j-наличники, карнизные доски, галтели, софиты) 3 6 8 10
Вертикальные аксессуары (соединительные H-профили, наружные и внутренние углы) 2 4 6

Крепление сайдингаСайдинг можно крепить только через перфорационные отверстия. Крепежи следует располагать перпендикулярно поверхности прикрепляемого элемента. Шаг между крепежами должен быть не более 40 см

Не допускается вбивать гвозди или ввинчивать саморезы непосредственно через сайдинг. Нельзя устанавливать крепежи под наклоном.

Для прикрепления сайдинга с отрезанными перфорационными отверстиями необходимо предварительно проделать в нем крепежные отверстия.

После закрепления сайдинг должен сохранять некоторую подвижность.

При монтаже всех элементов не забывайте о температурных зазорах.

Основные правила монтажа винилового сайдинга ВинилОнРасчет длины соединяющихся с аксессуарами панелей делайте с учетом зазоров в 3-6 мм. При определении ширины зазоров ориентируйтесь на температуру окружающего воздуха. Если работы ведутся в жаркую погоду, то материал уже находится в состоянии расширения и зазор можно делать минимальным. В холодную погоду, напротив, ширина зазора должна быть близка к верхней границе.

Основные правила монтажа винилового сайдинга ВинилОнОсновные правила монтажа винилового сайдинга ВинилОнПри закреплении горизонтального сайдинга все крепежи нужно устанавливать по центру крепежных отверстий.

При закреплении вертикальных аксессуаров в первых сверху перфорационных отверстиях крепежи размещают у их верхнего края, а остальные крепежи – по центру отверстий.

Сайдинг рекомендуется монтировать в следующем порядке: сначала вертикальные аксессуары (угловые и H-профили), отделка оконных и дверных проемов, затем горизонтальный сайдинг: стартовые планки, панели, подшивка свесов, софиты.


Монтаж стартовых планок

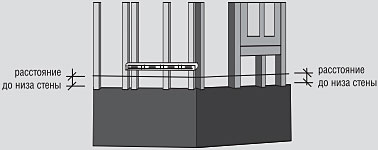

Установка стартовых планокВначале находят и отмечают нижнюю точку стен. От любого угла здания по всему его периметру нужно провести под контролем уровня строго горизонтальную линию. Если все сделано правильно, окончание линии совпадет с исходной точкой.

Для определения нижней точки стен относительно горизонта измеряют расстояние от начерченной линии до низа стены на всех углах здания.

Стартовую полосу начинают монтировать от места, где это расстояние будет максимальным.

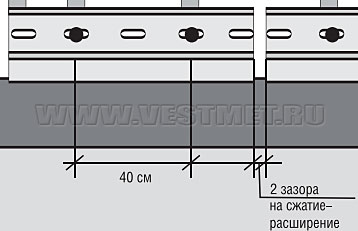

Установка стартовых планокОт нижней точки стены отступают вверх на 4,5 см, ставят здесь маячок и проводят по периметру здания еще одну линию. Другой вариант – измерение в этой точке расстояния от отмеченной линии до маячка и последующее нанесение на этом расстоянии линии по периметру фасада.

На углах здания отмечают границы угловых элементов (по ширине полок угла) с учетом температурных зазоров.


Установка стартовых планокСтартовую планку устанавливают так, чтобы ее верхний край совпадал с отмеченной горизонтальной линией. Прикрепляют планку к обрешетке через перфорационные отверстия.

Последующие стартовые планки устанавливают с температурными зазорами между их краями.

По завершении монтажа стартовых планок рекомендуется проверить по уровню их горизонтальность.




Монтаж угловых элементов

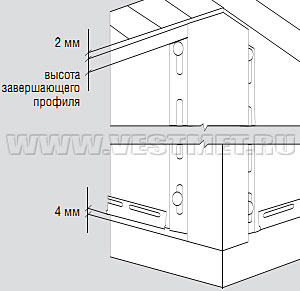

Установка внутренних и внешних угловОтрежьте угловой элемент на 6 мм меньше нужной длины (для температурных зазоров).

Опустите нижний край углового элемента на 4 мм ниже края стартового профиля.

Закрепите угловой элемент вверху двумя крепежами. Крепежи устанавливайте у верхнего края первых сверху перфорационных отверстий.

Остальные крепежи располагайте посередине крепежных отверстий через каждые 30-40 см.

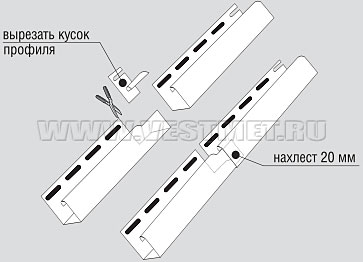

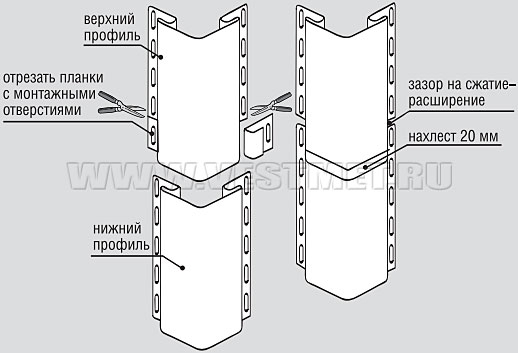

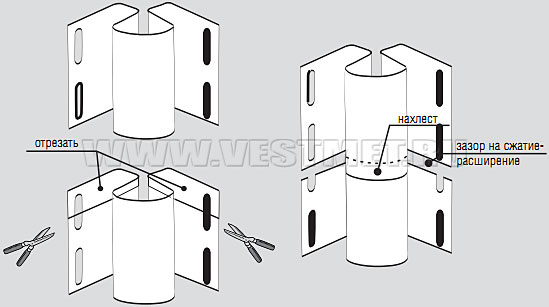

Если нужно соединить два угловых элемента, то стыки делают внахлест, при этом верхний элемент монтируют поверх нижнего. Такое соединение позволяет предотвратить попадание атмосферной влаги под обшивку.

Внизу верхнего углового элемента отрезают планки с крепежными отверстиями и оставляют только его внешнюю часть.

Установка внутренних и внешних углов

Первым закрепляют нижний угловой элемент, а затем поверх него устанавливают верхний.

Важно: крепежные планки отрезают на длину, достаточную для создания температурного зазора, а ширина нахлеста должна быть на 2 см больше ширины зазора.

Место стыка вертикальных элементов удобно предварительно разметить на земле или какой-либо горизонтальной поверхности (например, на столе). После нанесения разметки крепежные планки отрезают на нужную длину, а затем элементы прикрепляют к основанию.

На внутренние углы аксессуары монтируются так же, как и на внешние.

Установка внутреннего угла Установка внутреннего угла

Вместо специальных аксессуаров для отделки углов здания можно использовать J-профили. Такие "наборные" углы обойдутся несколько дешевле, чем специальные угловые аксессуары.

Использование J-профиля Использование J-профиля

Для обеспечения надлежащего качества отделки специалисты компании "Вестмет" рекомендуют оформление углов осуществлять при помощи специально предназначенных для них аксессуаров.

Угловые элементы помогают сделать обшивку здания герметичной и привлекательной.

Монтаж соединительных H-профилей

Установка H-профилей соединительныхДля прикрепления H-профилей монтируются добавочные планки обрешетки, поэтому их расположение на здании необходимо определить заранее.

Обычно соединительные H-профили устанавливают по краям дверей, окон и в середине стен.

Н-профили удобно использовать при облицовке сайдингом длинных стен и в местах соединения основного здания с пристройками.

При установке и креплении H-профилей следует руководствоваться общими правилами монтажа вертикальных элементов (см. выше).

Температурный зазор сверху между H-профилем и свесом кровли либо софитом – 1-3 мм.

Установка H-профилей соединительныхНижний край H-профиля обрезают так, чтобы оставалась только его лицевая часть. Его опускают на 4 мм ниже краев стартовых профилей.

На здании в месте монтажа H-профиля могут располагаться выступающие конструкции, которые будут препятствовать его температурному расширению (например, цоколь). Между ними и краем H-профиля нужно оставлять зазор шириной 4-6 мм.

При необходимости наращивания H-профилей в длину верхние и нижние элементы стыкуют по такому же принципу, что и угловые аксессуары:

  • части соединяют внахлест, при этом верхняя должна располагаться на нижней;
  • внизу верхнего H-профиля отрезают крепежные планки и оставляют только его внешнюю часть;
  • первой прикрепляют к обрешетке нижнюю часть, а потом поверх нее верхнюю.

Важно: крепежные планки H-профиля отрезают на длину, достаточную для создания температурного зазора. Ширина нахлеста должна быть на 2 см больше ширины зазора.

Обрамление дверей и окон

Установка обрамлений окон и дверейУстановка обрамлений окон и дверейДвери и окна могут находиться в одной плоскости со стеной или быть "утопленными" в нее.

В ассортименте VINYLON представлены специальные аксессуары для облицовки проемов любых видов: околооконные профили, j-профили и j-наличники.

Установка обрамлений окон и дверейУстановка обрамлений окон и дверейЕсть два варианта отделки проемов – "на угол" и "внахлест". При любом из этих способов вверху проемов горизонтальные элементы монтируют поверх вертикальных, а внизу – вертикальные профили поверх горизонтальных.

Температурные зазоры: вверху над боковыми профилями – 1-3 мм, внизу под ними – 3-5 мм, с обеих сторон нижнего горизонтального элемента – по 2-3 мм.

Установка обрамлений окон и дверейУстановка обрамлений окон и дверейПри отделке стыков "на угол" не нужно отрезать под углом края всех профилей. На нижних стыках отрезают только углы боковых профилей, а на верхних – углы горизонтального профиля.

Околооконные профили, j-профили и j-наличники монтируются аналогично.



Облицовка проемов J-профилями

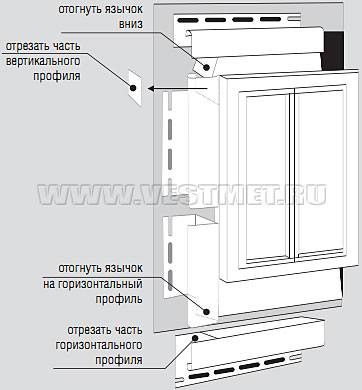

Отделка проемов J-профилем VINYL-ONДля облицовки проема нужно подготовить четыре J-профиля необходимого размера. Для определения их длины к ширине той стороны проема, на которую будет устанавливаться профиль, прибавляют две ширины используемого J-профиля.

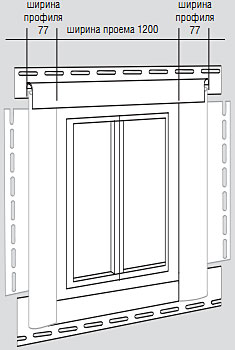

Пример (см. рисунок): ширина верхней стороны проема – 1200 мм, ширина используемого J-профиля – 77 мм. Расчет длины верхнего J-профиля: 1200+77+77=1354 мм.

Обшивка проемов должна выполнять не только декоративную функцию, но и защищать материалы от влаги. Чтобы вода не попадала под обшивку, края верхнего горизонтального J-профиля надрезают на ширину профиля. Получившиеся "язычки" сгибают книзу и заводят внутрь предварительно обрезанного как показано на рисунке бокового профиля.

В нижней части проема также необходимо сделать "язычки" и отрезать часть профиля для стекания воды (см. рисунок ниже).

Профили не должны плотно стыковаться друг с другом, между ними нужно оставлять промежуток 3-5 мм для температурного расширения/сжатия.

Околооконные профили и j-наличники устанавливаются аналогично.

Отделка проемов J-профилем

Облицовка проемов околооконными профилями ВинилОн

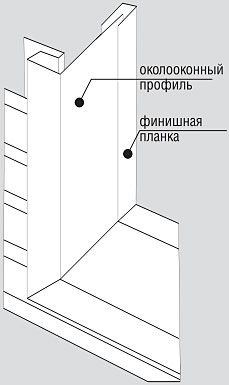

Отделка проемов околооконным профилем VINYL-ONДля отделки утопленных вглубь стены дверей и окон используются специальные аксессуары – околооконные профили. Ширина их рабочей части – 215 мм, поэтому они подходят для оформления даже значительно углубленных проемов.

Принцип монтажа околооконных профилей такой же, как и j-профилей, различие только в установке их откосной части.

По периметру проема на внутренние края откосов монтируют финишные планки для фиксации откосных краев околооконных профилей.

Температурные зазоры при использовании околооконных профилей:

- Откосные стороны верхнего и нижнего профилей должны быть короче ширины проема на величину зазоров на расширение/сжатие с двух сторон. Верхний профиль по краям подрезают до нужной ширины, а на нижнем делают надрезы и получившиеся "язычки" сгибают вверх.

- Боковые профили вверху вплотную соединяют с верхним горизонтальным профилем, а у их нижнего края оставляют промежуток на расширение/сжатие материала.

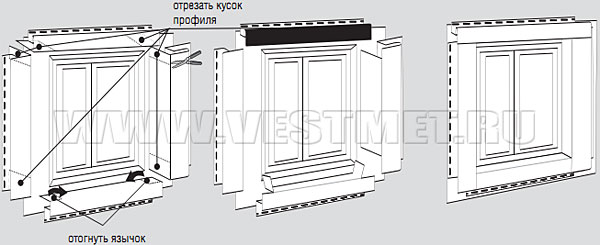

Отделка проемов околооконным профилем VINYL-ON

Облицовка проемов j-наличниками

Отделка проемов j-наличником VINYL-ON

Если окно или дверь находится на уровне стены, то для оформления проема используют j-наличники. Их монтируют по такому же принципу, что и околооконные профили: сначала горизонтальные элементы, потом боковые, с аналогичными температурными зазорами.

Монтаж финишных профилей и карнизных молдингов (галтелей)

Установка финишных планокУстановка финишных планокФинишные профили устанавливают перед монтажом верхних панелей сайдинга. Их прикрепляют под карнизами или софитами.

Зачастую последние панели сайдинга приходится отрезать до нужного размера, тогда пуансоном делают специальные надрезы по их краю. При помощи получившихся "лепестков" панель закрепляют внутри финишного профиля.

Если карнизные свесы будут отделываться софитами VINYL-ON, то для фиксации последних стеновых панелей рекомендуется использовать специальные карнизные молдинги – галтели VINYL-ON. В отличие от финишных планок, галтели прикрепляются к карнизам, а не к стенам. Их можно расположить на расстоянии, удобном для закрепления последних стеновых панелей.

Установка финишных планок и Галтелей (карнизных молдингов)Верхнюю стеновую панель сначала соединяют замком с предыдущей панелью. Затем ее верхний край заводят внутрь завершающего элемента и коротким перемещением вверх фиксируют панель.

Галтель допускается монтировать поверх уже закрепленного сайдинга. Тогда на соединяющейся с ней панели потребуется перфоратором проделать добавочные крепежные отверстия. Если нужно, для выравнивания панели под нее устанавливают деревянную рейку.

Закрепляют панель обыкновенным способом, а затем устанавливают на нее галтель так, чтобы она прикрывала крепежные отверстия.

Монтаж аксессуаров на фронтоны

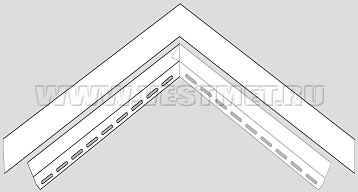

Установка финишных планок и Галтелей (карнизных молдингов)На фронтонах крыш в качестве вспомогательных (принимающих) элементов можно использовать галтели, j-профили и внутренние угловые профили. Принципы их установки такие же, как и вертикальных аксессуаров.

В случае необходимости соединения двух элементов, их монтируют с нахлестом друг на друга в 20 мм. Нижний элемент при этом обрезают (см. рисунок) и располагают под верхним.

Соединение профилей у конька выполняют следующим образом. Элементы прикладывают к коньку для разметки стыка. Один профиль полностью отрезают по линии стыка. На втором профиле обрезают только крепежную часть, а лицевую планку оставляют и при закреплении элементов помещают ее за первый профиль.

Внимание! Фронтоны крыш у карнизов могут сильно нагреваться. Чтобы это не повлияло на состояние установленного в данной области сайдинга, рекомендуется отступать от места стыка стены с кровлей на 20-25 мм.

Установка аксессуаров на фронтон

Монтаж софитов

Установка софитовСофиты монтируют до прикрепления последних (верхних) стеновых панелей.

Кровли разных зданий отличаются по своей конструкции. Одним из важных принципов является обеспечение достаточной циркуляции воздуха в подкровельном пространстве, поэтому карнизные свесы рекомендуется делать открытыми. С закрытых свесов перед монтажом софитов старые доски нужно убрать.

Для прикрепления софитов по центру карнизного свеса монтируют рейку обрешетки.

Необходимо следить за тем, чтобы принимающие аксессуары для софитов располагались параллельно друг другу. Для этого вначале монтируют принимающие аксессуары на карнизы, а потом при помощи уровня устанавливают параллельные им элементы на стены.

Длина софитов рассчитывается как расстояние между внутренними сторонами принимающих аксессуаров минус 6-8 мм.

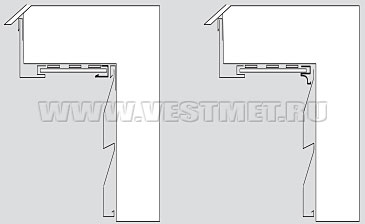

Установка софитов и карнизной доски

Один край софита помещают в принимающий аксессуар, прикрепленный к стене, а второй – в прикрепленный к карнизу.

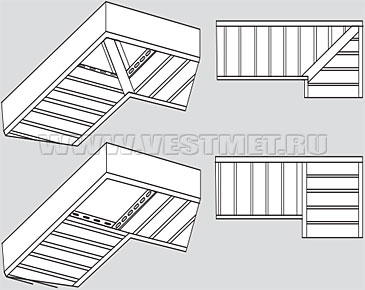

Соединение софитов по углам кровли можно делать под прямым углом или под углом 45°.

Монтаж панелей сайдинга

Панели сайдинга, как отмечают специалисты компании Вестмет, легче всего монтировать на глухую стену.

Основные правила установки горизонтального сайдинга:

  • При соединении панелей друг с другом не нужно на них слишком сильно нажимать. Панели защелкиваются свободно, при умеренном физическом усилии.
  • Во избежание деформации материала обеспечивайте возможность для его температурного расширения/сжатия.
  • Периодически во время монтажа контролируйте правильность расположения панелей по горизонтали. Неровное расположение даже одной панели может привести к искривлению всей отделки дома.

Установка горизонтального сайдингаГоризонтальный сайдинг начинают устанавливать от угла или дверного проема.

Боковой край нижней панели помещают в принимающий профиль. Нижний край панели заводят в замочную часть стартового профиля и легким натяжением панели вверх защелкивают замок. Не нужно тянуть панель вверх очень сильно, она должна сохранять возможность небольшого смещения по горизонтали.

Сначала панель прикрепляют посередине, а затем двигаются к краям. Завершающие крепежи должны располагаться в 10-15 см от краев панели.

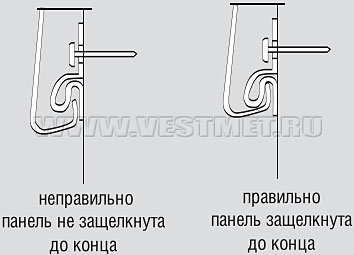

Важно: Соединение края панели с вертикальным профилем не должно быть плотным. Между панелью и внутренней стороной принимающего аксессуара должен оставаться зазор.

Стыковку панелей рекомендуется осуществлять при помощи соединительных H-профилей VINYL-ON. Их использование поможет сделать обшивку более аккуратной и привлекательной.

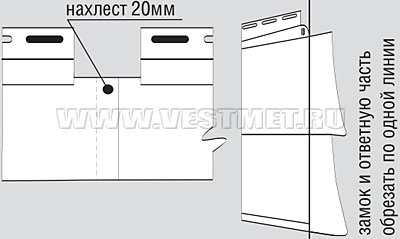

Если панели соединяются внахлест, то необходимо помнить о следующих правилах:

  • Стыки не должны располагаться под или над оконными проемами.
  • Места стыков панелей на стене следует изменять через каждые 2 или 3 ряда.
  • В районе нахлестов необходимо обрезать по одной линии крепежные части панелей (см. рисунок).
Монтаж панелей

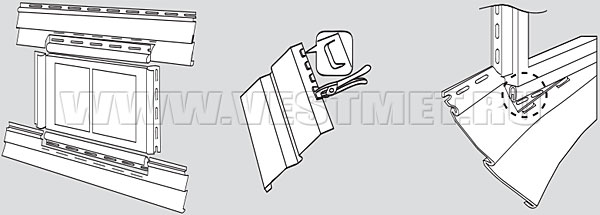

Монтаж панелей ВинилОнМонтаж панелей VinylOnЕсли на фасаде имеются какие-либо выступающие конструкции, то монтаж горизонтального сайдинга рекомендуется начинать от них. Это поможет уменьшить количество стыков панелей на стене.

Часто при облицовке стены под оконным проемом панели приходится обрезать. Для расчета ширины вырезаемой части панели к ширине оконного проема прибавляют по 2-3 мм на температурные зазоры с каждой стороны. Панель размечают и вырезают на нужную глубину.

Монтаж горизонтального сайдинга
Монтаж горизонтального сайдинга ВинилОн

На подрезанной панели пуансоном вырезают "лепестки", с помощью которых она будет прикрепляться к нижнему элементу отделки оконного проема.

Аналогичным образом монтируют горизонтальный сайдинг над окнами и дверями.

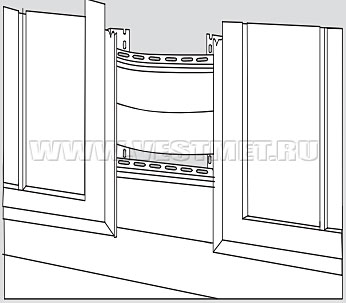

В местах, где два вертикальных профиля находятся близко друг от друга (например, между расположенными рядом оконными проемами), панели слегка сгибают и вставляют в принимающие профили.

Монтаж панелей сайдинга ВинилОн

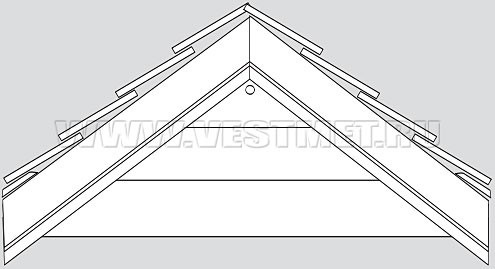

Для облицовки горизонтальным сайдингом фронтонов кровли понадобятся шаблоны, воспроизводящие углы уклона кровельных скатов.

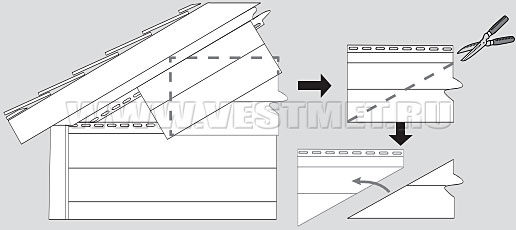

Установка горизонтального сайдинга на фронтоне крыши

Для изготовления шаблонов один отрезок панели устанавливают над обшивкой стены горизонтально. Второй отрезок располагают параллельно свесу кровли.

Используя нижнюю сторону второго отрезка панели в качестве линейки, отмечают на горизонтальной панели линию.

Панель отрезают по нанесенной линии и используют ее как шаблон для разметки других панелей.

Для отделки фронтонов кровли, скаты которой имеют разный уклон (например, при устройстве мансарды), шаблоны нужно сделать под все их углы.

Длина панелей для отделки фронтонов зависит от ширины облицовываемой части фронтона.

Между внутренней стороной принимающего аксессуара и краем панели следует обязательно оставлять температурный зазор.

Монтаж винилового сайдинга ВинилОн

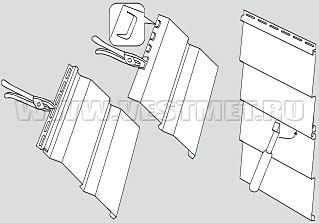

Замена панелей ВинилОнДля прикрепления последней горизонтальной панели под коньком кровли крепеж устанавливается прямо сквозь панель. Таким способом сайдинг крепится только здесь.

Для демонтажа панелей сайдинга используется специальный инструмент с изогнутым концом. Его заводят за панель, поддевают заднюю часть замка, а затем движением вниз вдоль панели открывают замок. Для монтажа на это место новой панели эти действия повторяют в обратном направлении.






Облицовка сайдингом примыкающих к кровле стен

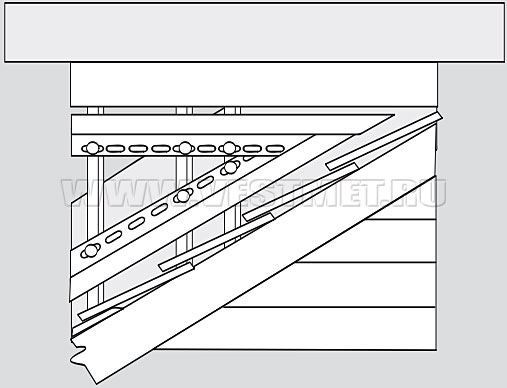

Установка сайдинга на стенах, примыкающих к кровлеКровельное железо может довольно сильно греться на солнце. Если оно используется в районе обшиваемой поверхности, то принимающие аксессуары нужно прикреплять на расстоянии не менее 20-25 мм от листов жести.

Внимание! При отделке кровли стальными листами без покрытия отраженные лучи солнца могут нагреть сайдинг до температуры выше 60°.

В области примыкания стен к крыше рекомендуется использовать целые панели, чтобы, по возможности, избежать создания нахлестов. Если это невозможно, то нахлесты делают в направлении "от кровли". Это позволит предотвратить попадание сходящего с крыши снега под обшивку.
