Руководство по монтажу металлических софитов Гранд Лайн (Grand Line)

Общие сведения

Металлические софиты Grand Line позволяют произвести отделку различных горизонтальных поверхностей, обращенных лицом вниз. Софиты предназначены для декоративной отделки карнизных и торцевых свесов кровли, террас, навесов и т.д. При необходимости софиты могут использоваться и для отделки вертикальных элементов свесов и фасадов.

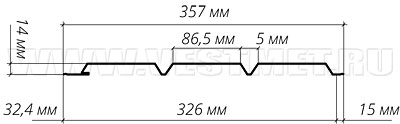

Металлический софит Grand Line

Металлический софит Grand Line Софит без перфорации
Софит без перфорации
Софит с полной перфорацией
Софит с полной перфорацией
Софит с частичной перфорацией
Софит с частичной перфорацией

Панели софита производятся в стандартном размере 3 м или под заказ, размером, оптимально подходящим для конкретного объекта. выбирайте более удобный и экономичный вариант.

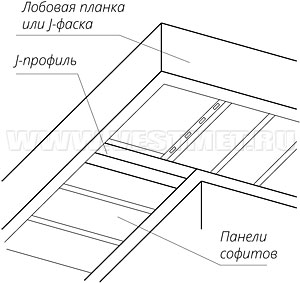

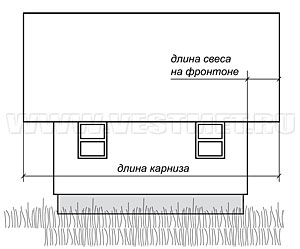

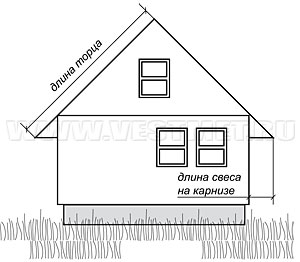

Сделайте замеры длины свесов по плоскости подшивки, ширину лобовой доски и общей длины карнизов и торцов, которые будут подшиваться софитом.

Длина карнизаДлина свеса на карнизе
Рис.1

Каждый объект индивидуален и требует выбора схемы подшивки, учитывающей особенности конструкции свеса и эстетические предпочтения владельца. В данной инструкции рассматриваются наиболее популярные, стандартные варианты. Изучите предложенные схемы и выберете наиболее подходящую для вашего случая.

Внимание! При выборе типа софита необходимо учитывать особенности устройства карнизного свеса и необходимость обеспечения входа воздуха в подкровельное и чердачное пространство. Если такая необходимость есть, требуется использование только полностью перфорированного софита.

На рисунке 2 приведен пример использования полностью перфорированного софита для варианта холодной кровли из металлочерепицы с обрывом гидроизоляции на карнизном свесе.

Монтаж полностью перфорированного софита Гранд Лайн для варианта холодной кровли
Рис.2

Как правило, в частном строительстве в качестве обрешетки для монтажа софитов используются деревянные доски или бруски. Допускается использование оцинкованных металлических профилей.

Внимание! Приемка, перемещение и хранение софита должны производиться в строгом соответствии с правилами, прописанными в гарантийном талоне и памятке для клиента.

Защитная пленка должна быть удалена до монтажа изделий. Срок хранения панелей с защитной пленкой - не более 30 дней с момента получения заказа. Необходимо предотвратить попадания изделия в пленке под прямые солнечные лучи.

Внимание! Категорически запрещено резать металлический софит абразивным кругом (болгаркой)! Использование абразивного круга (болгарки) может привести к повреждению полимерного покрытия и ускоренной коррозии металла. На повреждения, возникшие в результате применения «болгарки», гарантия не распространяется.

Для резки панелей рекомендуется использовать вырубные ножницы, насадку на дрель «Стальной бобер», мультифункциональный резак. Для резки панели в районе замка используйте ручные ножницы по металлу. Для монтажа металлического софита также могут потребоваться следующие инструменты: рулетка, строительный уровень, кровельные клещи, лобзик с пилкой по металлу, шуруповерт.

Насадка-ножницы
Ручные ножницы
Вырубные ножницы
Просекатель отверстий
Мультирезак
Электоролобзик
Насадка-ножницы
«Стальной Бобер»
Ручные ножницы
Вырубные
ножницы
Просекатель
отверстий
Мультирезак
Электоролобзик

Для подкраски поврежденного полимерного покрытия на поверхности панелей и доборных элементов используйте корректор для устранения царапин.

Крепление панелей производится саморезами с прессшайбой.

Для обрешетки из деревянного бруса для крепления панелей и доборных элементов используются саморезы ПШ (№1, рис.3).

Саморезы
Рис.3

Для металлической обрешетки используются саморезы со сверлом ПШС (№2, рис.3). Доборные элементы могут крепиться как саморезами, так и стальными вытяжными заклепками (№3, рис.3).

Металлические софиты Grand Line комплектуются стандартными планками, которые изготавливаются в пленке. Стандартные длины планок - 2 и 3 м. При необходимости заказ может комплектоваться нестандартными доборными элементами по эскизам заказчика.

Планка финишная
Планка лобовая
Планка угла внутреннего
Планка
J-профиль
J-фаска
Планка
финишная 46х25
Планка
лобовая
Планка угла
внутреннего
Планка
Н-образная
J-профиль
J-фаска

Наиболее популярный способ подшивки – горизонтальный. К стропилам (или кобылкам) крепятся бруски, которые формируют каркас карнизного короба.

При подготовке к монтажу софита контролируйте будущую плоскость подшивки с помощью отвеса и строительного уровня.

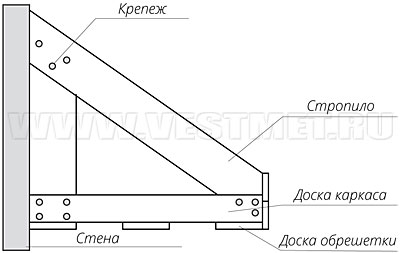

Крепление софита
Рис.4

Со стороны стены и лобовой доски прибейте 2 доски для крепления к ним доборных элементов и планок софита. Если длина свеса более 80 см, используйте 3 точки крепления для софита (рис. 4). Доски должны быть достаточной ширины, чтобы закрепить в них и доборные элементы и софиты, например, 100 мм.

Схема с J-фаской

Схема с использованием J-фаски наиболее эстетична, так как позволяет скрыть крепеж.

В качестве приемного профиля со стороны стены используйте J-профиль 1 (рис. 5). Прикрепите его к доске, вплотную к стене или к материалу облицовки фасада саморезами с шагом 500-600 мм.

Схема с использованием J-фаски
Рис.5

По верхней линии лобовой доски закрепите Финишную планку 2.

Приложите J-фаску 3 к месту крепления. Она должна входить в финишную планку и крепиться к доске обрешетки. если требуется, подгоните длину плоской части, обрезав лишнее.

Вставьте J-фаску в финишную планку и закрепите, как показано на рисунке (рис. 5). Использование финишной планки позволяет исключить волнистость плоской части J-фаски.

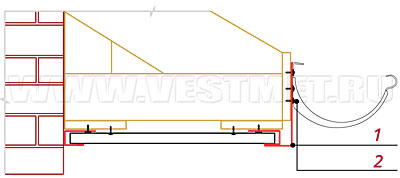

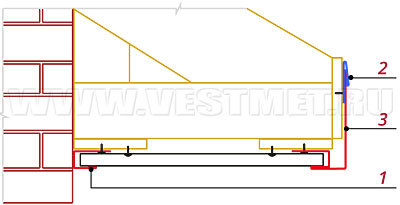

В случае использования коротких крюков водосточной системы финишную планку можно не использовать, поскольку крепление крюков производится в лобовую доску (рис. 6). В этом случае рекомендуется крепить J-фаску 1 сверху саморезами 2 в заранее сделанную перфорацию просекателем овальных отверстий.

Крепление крюков в лобовую доску
Рис.6

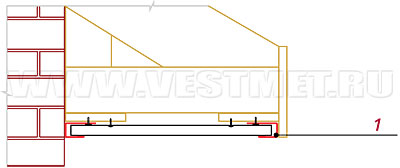

Когда лобовая или торцевая доски выполняют декоративную функцию и остаются открытыми, используйте 2 J-профиля 1 (рис. 7).

Использование J-профиля
Рис.7

Наращивание и поворот доборных элементов

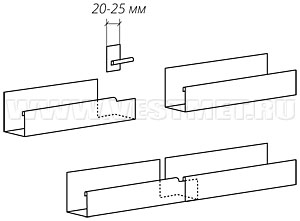

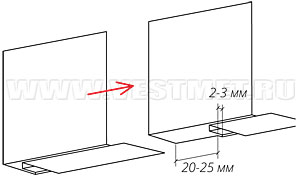

Перед установкой подготовьте планку, которую планируете наращивать, как показано на рис. 8 для J-профиля и на рис. 9 для J-фаски.

Обрезанный край нижней полки подготовленной J-фаски должен войти в зазор между нижней полкой и пазом планки, с которой она стыкуется.

Для подготовки планок используйте ручные ножницы по металлу и кровельные клещи.

J-профиль допускается монтировать просто встык.

Наращивание доборных элементов Наращивание доборных элементов
Рис.8 Рис.9

Когда присутствуют повороты J-фаски, например, на карнизах вальмовой кровли, начните ее монтаж с угла.

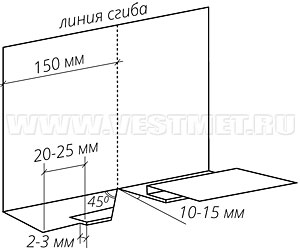

Для подготовки J-фаски к повороту отметьте линию сгиба планки на повороте в 150 мм от края (рис. 10).

Срежьте приемный паз до линии сгиба, оставив завальцовку нижней полки.

Сделайте вырез на нижней полке от линии загиба под 45°. На краю срежьте 25 мм завальцовки.

Подготовка J-фаски
Рис.10

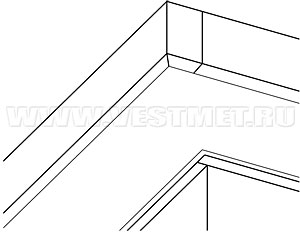

Согните J-фаску по линии, чтобы обрезанный под 45° край нижней полки был снаружи. Короткий край планки не крепится к обрешетке, он прижмется к лобовой доске следующей планкой при стыковке (рис. 11).

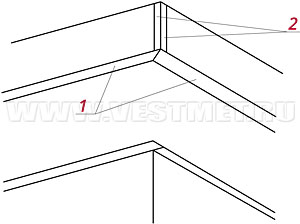

На торцах лобовой доски, например, на переходе от карниза к фронтону, для обрамления J-фаски 1 можно использовать финишную планку 2 или сделать загиб края, чтобы скрыть кромку (рис. 12).

Наращивание и поворот доборных элементов Наращивание и поворот доборных элементов
Рис.11 Рис.12

Монтаж панелей софита при использовании J-фаски

Подготовьте панели софита таким образом, чтобы длина панели была на 40 мм меньше, чем длина карнизного свеса от стены до края лобовой доски.

Монтаж панелей софита при использовании J-фаски
Рис.13

Начинайте монтаж панелей от края или от угла карнизного свеса.

Заведите подготовленную панель 3 до упора в паз J-профиля 2, второй край вставьте в паз J-фаски 1. Сдвиньте панель на середину пазов и закрепите саморезами (рис. 13).

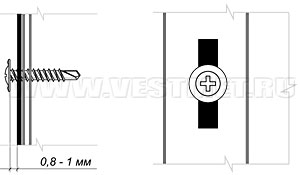

Не крепите софит слишком плотно. Оставьте расстояние примерно 0,8-1 мм между нижним краем шляпки самореза и панелью так, чтобы она имела свободный ход по горизонтали (рис.14).

Монтаж металлического софита Гранд Лайн
Рис.14

Саморез вкручивается в центр перфорированного отверстия. Если отверстие не попадает на обрешетку, сделайте отверстие просекателем (рис. 19).

Схема с лобовой планкой

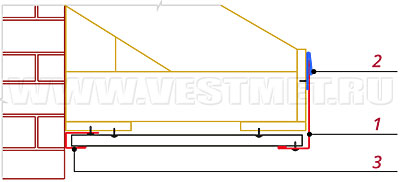

Если требования к внешнему виду подшивки позволяют оставить открытым крепеж, можно использовать Лобовую планку 1 (рис 16).

Схема с лобовой планкой
Рис.16

Закрепите J-профиль 3 и Финишную планку 2, как описано выше.

Подготовьте панель софита так, чтобы длина панели была на 10-20 мм меньше длины карнизного свеса от стены до края лобовой доски.

Наращивание и поворот лобовой планки

Наращивание Лобовой планки можно производить простой накладкой. Нахлест между планками 25-50 мм.

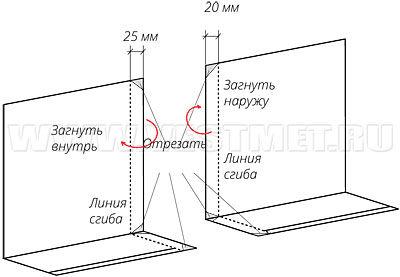

Более эстетичный вариант, позволяющий скрыть обрезную кромку – вариант с загибами на стыкующихся краях (рис. 17).

Наращивание и поворот лобовой планки
Рис.17

Подготовьте планки, как показано на схеме. Загибы производятся на 180° так, чтобы планки при монтаже плотно входили в зацеп. После стыковки место стыка можно простучать киянкой через брусок.

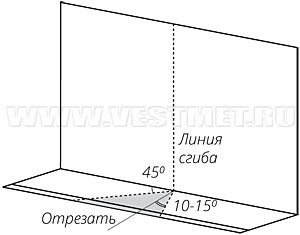

Для оформления поворота наметьте линию сгиба и сделайте вырез, как показано на рисунке 18.

Наращивание и поворот лобовой планки
Рис.18

Согните Лобовую планку по линии так, чтобы обрезанный край под 45° был снаружи, и крепите, как описано выше.

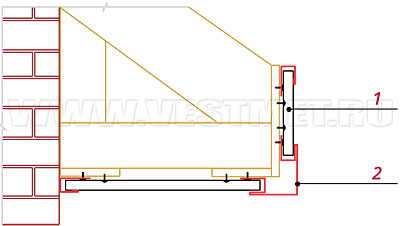

Отделка лобовой доски софитом

Если используются стропила шириной 200 мм и более, которые не обрезаются горизонтально, лобовая доска может получиться достаточно широкой, более 250 мм. В этом случае можно сделать отделку лобовой доски панелями софита 1.

На рисунке показан вариант перехода от подшивки к лобовой доске через Планку угла внешнего сложную 2 (рис 19).

Отделка лобовой доски софитом
Рис.19

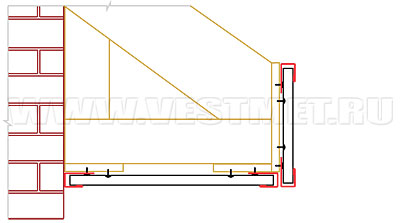

Менее эстетичный, но более простой вариант, – используя 2 J-профиля (рис 20).

Отделка лобовой доски софитом
Рис.20

Монтаж доборных элементов и панелей софита производите по правилам, описанным выше.

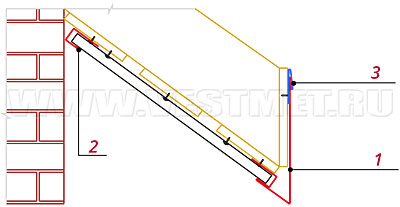

Подшивка по открытым стропилам под углом

Достаточно популярен вариант подшивки, когда не делается карнизной коробки, и подшивка производится непосредственно по стропилам.

Подшивка по открытым стропилам под углом
Рис.21

На рисунке показан вариант с использованием стандартной J-фаски 1, J-профиля 2 и финишной планки 3. Угол между полками легко догибается до нужного с помощь двух досок или брусков.

Для данного вида подшивки могут использоваться практически все вариации, описанные выше для горизонтального способа крепления софитов.

Монтаж софитов на повороте карниза

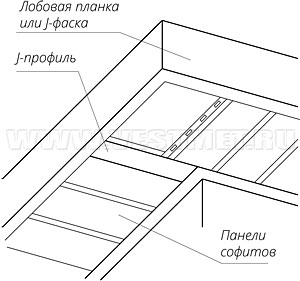

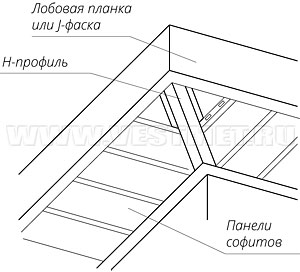

Оформление поворота можно производить как по диагонали (рис. 22, рис. 23), так и под прямым углом (рис. 22, рис. 23). В обоих случаях на стыке панелей софита могут использоваться Н-профиль (рис. 22, рис. 24) либо 2 J-профиля (рис. 24, рис. 25). Если не требуется скрыть крепеж, используйте Планку стыковочную простую.

Монтаж софитов на повороте карниза Монтаж софитов на повороте карниза
Рис.22 Рис.23
Монтаж софитов на повороте карниза Монтаж софитов на повороте карниза
Рис.24 Рис.25

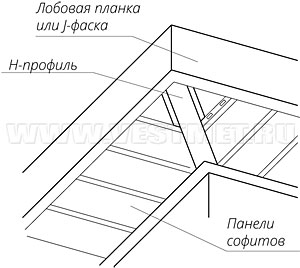

Диагональный стык с Н-профилем

Диагональный стык с Н-профилем

Перед монтажом планки сделайте ее разметку, приложив к месту установки так, чтобы зазоры между доборными элементами были минимальны. Обрежьте лишнее (рис. 22). Закрепите планку саморезами к обрешетке.

Сделайте разметку панелей, примыкающих к Н-профилю так, чтобы стык выглядел симметрично. Учитывайте правила монтажа панелей софита.

При монтаже первой панели от угла контролируйте прямой угол между софитом и лобовой доской.

Завершающий этап монтажа

После того, как монтажные работы завершены, с поверхности подшивки следует удалить строительный мусор, оставшуюся защитную пленку, металлическую стружку, подкрасить царапины и потертости.

Очистка осуществляется влажной тряпкой из вискозно-хлопковых материалов с необразивным моющим средством или струей воды под давлением 2-3 атм.
