Монтаж подкровельных пленок Tyvek

Преимущества Tyvek®

Свойства Tyvek   TyvekTyvek® позволяет лишним испарениям выходить, тем самым защищает конструкцию от возникновения конденсата и сохраняет утеплитель сухим.
  TyvekTyvek® защищает конструкцию от влаги (дождь, снег), ветра, пыли, насекомых.
  Tyvek® Solid SilverTyvek® Solid Silver снижает нагрев воздуха внутри помещения в теплое время года, тем самым уменьшая затраты на кондиционирование.
  AirGuardAirGuard® SD5 для поддержания комфортного влажностного баланса и предотвращения «эффекта парника» (сырость, конденсат).
  AirGuard® ReflectiveAirGuard® Reflective для снижения потерь тепла в холодное время года.

Свойства Тайвек
Предупреждения
ГидрозащитаГидрозащита более 1,5 м водяного столба Не устанавливать в непосредственной близости от источников открытого огня. Tyvek® изготовлен из полиэтилена.
Высокая паропроницаемостьВысокая паропроницаемость При химической обработке деревянных элементов конструкции применение материала Tyvek® допускается только после их полного просыхания, не ранее, чем через 24 часа после обработки.
Высокая прочностьВысокая прочность Для монтажа материала Tyvek® необходимо использовать рейки. Запрещается крепить или прихватывать материал скобами-гвоздями к стропилам или обрешетке и оставлять в таком состоянии под дождем.
Материал допускается устанавливать любой сторонойМатериал допускается устанавливать любой стороной В случае отсутствия пароизоляции в утепленной мансарде или наличии в ней щелей или отверстий возможно намокание утеплителя или намерзание льда в утеплителе или на внутренней поверхности Tyvek® в зимний период.
УФ стабилизованУФ стабилизован. Допускается оставлять материал под воздействием солнечных лучей не более 4-х месяцев Не оставлять Tyvek® под воздействием солнечных лучей более 4 месяцев.
Не токсиченНе токсичен
Срок службыСрок службы более 50 лет

Общие сведения


Фотография структуры мембраны Tyvek®
при увеличении в 200 раз

Паропроницаемость и гидроизоляция Tyvek®

Строительные мембраны Tyvek®

В современной строительной практике все более широкое применение находят гидроизоляционные мембранные материалы, обладающие способностью пропускать водяные пары. Они предназначены для защиты теплоизоляции и элементов конструкции скатных кровель и стен от атмосферных осадков, ветра, влаги.

Компания Дюпон (основана в США в 1802 г.) на протяжении многих лет производит и совершенствует мембраны под торговой маркой Tyvek® (Тайвек®).

Ассортимент строительных мембран DuPontTM Tyvek® включает в себя высокотехнологичные рулонные материалы, предназначенные для гидроизоляции скатной кровли, ветрозащиты стен и пароизоляции.

Материал Tyvek® изготовлен из полиэтилена высокой плотности. Уникальная нетканая структура Tyvek®, разработанная специалистами Дюпон, обеспечивает сочетание прочности, защитных свойств и паропроницаемости по всей поверхности полотна.

Высокая паропроницаемость материалов Tyvek® позволяет влаге из утеплителя и других элементов конструкции свободно проходить через нее в вентилируемое пространство, что предотвращает процесс скапливания конденсата, разрушения древесины, препятствует снижению характеристик теплоизоляции.

В конструкциях стен каркасного типа важное значение имеет дополнительная защита с помощью Tyvek® от воздействия ветрового напора и воздухопроницаемости через щели и стыки элементов, которые образуются вследствии температурных деформаций и допусков при монтаже.

Монтаж мембраны Tyvek® может осуществляться непосредственно на теплоизоляцию и стропильную конструкцию без вентиляционного зазора, что создает дополнительное пространство для утепления.

Применение гидро- и ветрозащитных мембран Tyvek® позволяет достигнуть экономии на отоплении и кондиционировании зданий до 40%.

Преимущества использования Tyvek®

  • увеличивает срок службы элементов конструкции и теплоизоляции;
  • нет капилярного проникновения влаги;
  • позволяет выполнить конструкции кровель с одним вентиляционным зазором;
  • улучшает теплоизоляционные параметры и энергоэффективность здания;
  • способствует достижению необходимого температурно-влажностного баланса в помещении;
  • многолетний опыт применения в различных странах и климатических условиях;
  • возможно использовать в качестве временной кровли до 4 месяцев.

Гидроизоляция скатной кровли

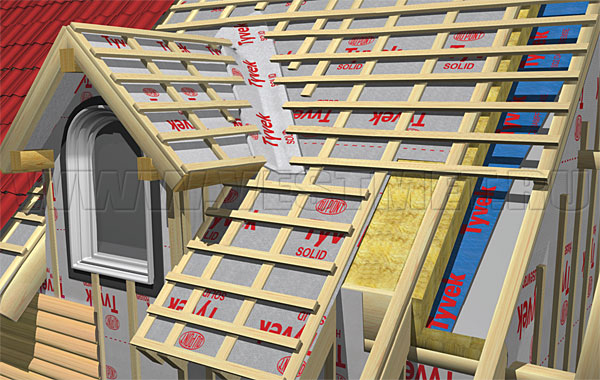

Рис. 1 Устройство утепленной мансарды

Устройство утепленной мансарды

Рекомендуется применять:
• Tyvek® Solid
• Tyvek® Soft
• Tyvek® Supro
• Tyvek® Solid Silver

Не рекомендуется применять:
• Tyvek® Housewrap

Материал Tyvek® раскатывается параллельно или перпендикулярно стропилам снаружи кровли (рис. 1).

Tyvek® обязательно крепится контробрешеткой к стропилам. Для фиксации контробрешетки применяются гвозди.

Не допускается применять скобы или гвозди без установленной деревянной рейки поверх мембраны в местах креплений.

Материал Tyvek® Soft допускается устанавливать любой стороной. Tyvek® Solid, Tyvek® Solid Silver и Tyvek® Supro рекомендуется монтировать белой (без маркировки) стороной внутрь.

Tyvek® Soft, Tyvek® Solid, Tyvek® Solid Silver и Tyvek® Supro рекомендуется устанавливать по поверхности утеплителя без зазора. С зазором допускается устанавливать только Tyvek® Solid Silver и Tyvek® Supro.

Для холодных чердаков также рекомендуется применять материалы Tyvek® Solid, Tyvek® Solid Silver или Tyvek® Supro.

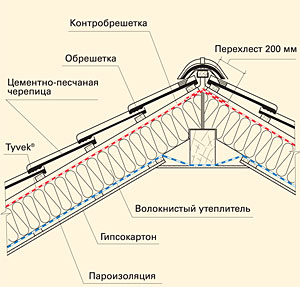

Рис. 2 Конек
Конек

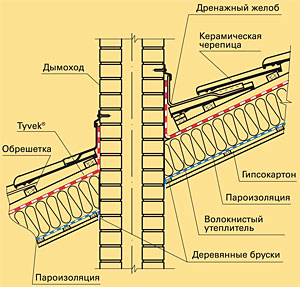

Рис. 3 Дымоход
Дымоход

Перехлест полотен Tyvek® определяется в соответствии с таблицей 1.

Таблица 1. Перехлест полотен Tyvek® в зависимости от угла наклона кровли

Угол наклона кровли, °
Горизонтальное перекрытие, мм
Вертикальное перекрытие, мм
12,5 – 14
225
100
15 – 34
150
100
34+
100
100

При углах наклона кровли менее 12,5° применение паропроницаемых материалов затруднено в связи с возможностью накопления слоя воды на поверхности мембраны. В таких случаях не рекомендуется применять мембраны без дополнительной поддерживающей конструкции снизу.

На коньке перехлест составляет 200 мм (рис. 2).

В ендовах (рис. 1) для обеспечения дополнительной надежности рекомендуется укладывать материал с нахлестом 300 мм и обеспечить накладку над основным слоем из материала Tyvek® шириной 300 – 500 мм по всей длине ендовы. Касательно устройства ендовы рекомендуется консультация специалиста.

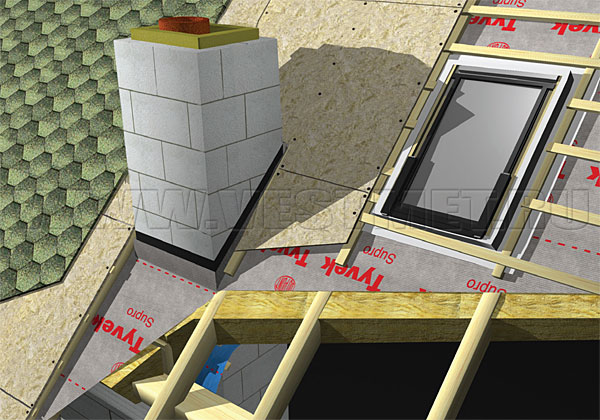

Рис. 4 Дымоход и мансардное окно

Дымоход и мансардное окно

В местах перехлеста полотен допускается проклейка лентами на бутил-каучуковой основе Tyvek® Butyl Tape или Tyvek® Acrylic Tape. В местах примыкания Tyvek® к элементам строительной конструкции (рис. 3 и рис. 4) проклейка лентой на бутил-каучуковой основе Tyvek® Butyl Tape обязательна. В случае разрыва полотна возможна проклейка аналогичными клейкими лентами.

Для нормального функционирования кровли необходимо обеспечить надлежащую вентиляцию. Ширина вентиляционного зазора над материалами Tyvek® должна быть не менее 50 мм.

Необходимо обеспечить свободный проход воздуха в вентиляционном зазоре, для чего обязательно устанавливается контробрешетка; перекрытие мест движения воздуха не допускается.

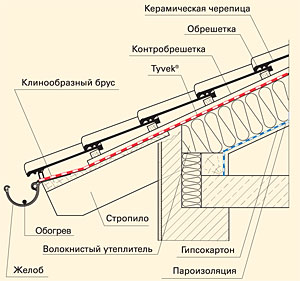

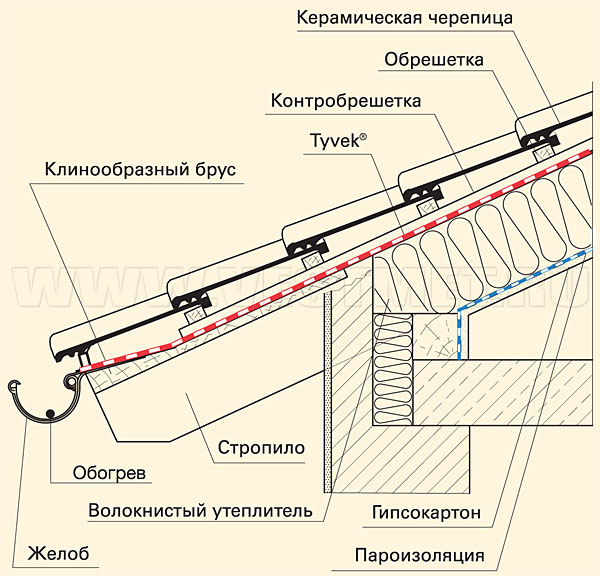

Рис. 5 Отвес
Отвес

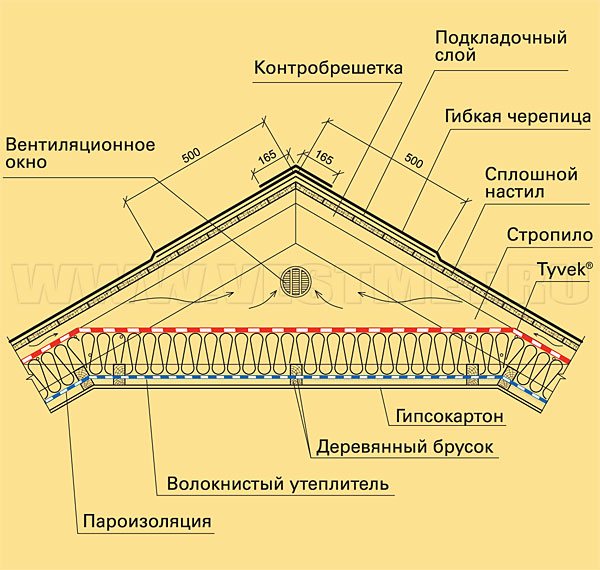

Рис. 6 Вентиляция под коньком
Вентиляция под коньком

Для устройства продухов под коньком используются различные аксессуары, которые представлены в ассортименте производителей кровельных материалов. Воздух должен свободно попадать в вентиляционный зазор и выходить из него. Для этого в районе карниза следует также предусмотреть продухи. Tyvek® выводится на сливной желоб (рис. 5) или на капельник под сливным желобом (рис. 7).

В обоих случаях рекомендуется крепить Tyvek® путем проклей ки по периметру прилегания материала по бутил-каучуковой лентой Tyvek® Butyl Tape. Это делается с целью надежного крепления и исключения биения материала в ветровом потоке. В случае вывода Tyvek® на сливной желоб рекомендуется установить обогрев желоба, чтобы удалить снег, который может препятствовать движению воздуха.

В некоторых конструкциях не представляется возможным применение продухов под коньковым элементом кровельного покрытия. В таких случаях возможно организовать вентиляционное отверстие в фронтовой части мансарды (рис. 6), площадь сечения которого должна быть не менее площади сечения вентилируемого зазора.

Гидроизоляция и ветрозащита стен

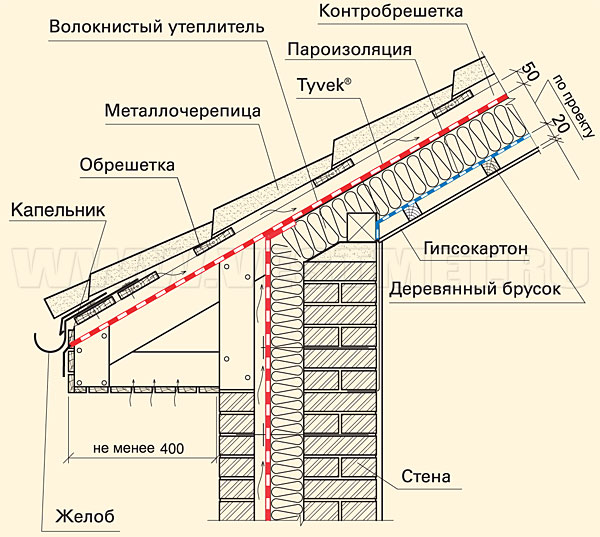

Рис. 7 Кирпичная кладка и отвес
Кирпичная кладка и отвес

Рекомендуется применять:
• Tyvek® Housewrap
• Tyvek® Solid Silver

Допускается применять:
• Tyvek® Solid
• Tyvek® Soft
• Tyvek® Supro

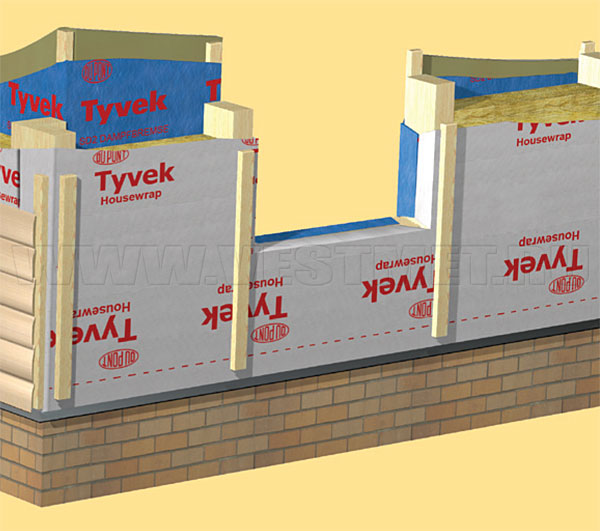

Рис. 8 Каркасный дом
Каркасный дом

Рекомендуется применять:
• Tyvek® Solid Silver
• Tyvek® Solid
• Tyvek® Housewrap

Допускается применять:
• Tyvek® Soft
• Tyvek® Supro

Применение Tyvek® рекомендуется и для кирпичных домов с колодезным типом утепления (между двумя слоями кирпича применяется волокнистый утеплитель). В таком случае необходимо организовать вентиляционный зазор 20–50 мм по всей площади стены у поверхности Tyvek® и продухи внизу у цоколя и наверху у карниза.

Материал раскатывется перпендикулярно стойкам и фиксируется к ним скобами с шагом 300–500 мм. В дальнейшем рекомендуется установить контробрешетку (рис. 8) для обеспечения дополнительного зазора и надежного крепления материала конструкции. Для фиксации рейки применяются гвозди.

Рекомендуется не оставлять зазор между Tyvek® и утеплителем. Возможен монтаж Tyvek® как по поверхности утеплителя, так и по поверхности OSB или влагостойкой фанеры.

Монтаж материалов Tyvek® осуществляется непосредственно на поверхность утеплителя (рис. 9). Материал Tyvek® допускается устанавливать любой стороной к утеплителю.

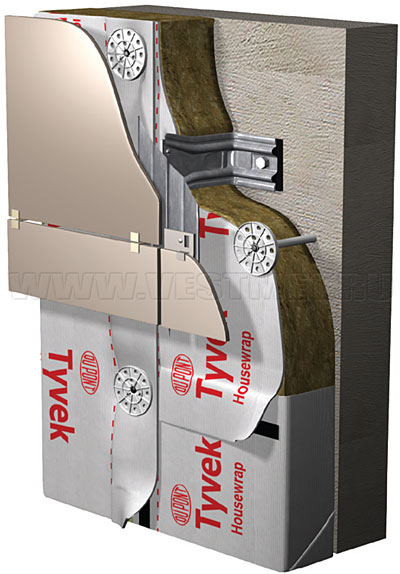

Рис. 9 Система навесных вентилируемых фасадов
Система навесных вентилируемых фасадов

Рекомендуется применять:
• Tyvek® Housewrap Fire Curb™
• Tyvek® Housewrap
• Tyvek® Solid Silver
• Tyvek® Solid

Допускается применять:
• Tyvek® Supro

Этапы монтажа:

  1. устанавливаются кронштейны крепления навесного фасада (в соответствии с техническими условиями производителя фасадной системы);
  2. крепятся плиты утеплителя минимальным количеством дюбелей (1 - 2 на плиту);
  3. полотно Tyvek® раскатывается с натягом (без зазора) по поверхности утеплителя вертикально (возможно и горизонтально). В местах выходов кронштейнов в полотне Tyvek® прорезаются отверстия.
  4. утеплитель и Tyvek® окончательно фиксируется необходимым количеством дюбелей к стене (в соответствии с техническими условиями производителя утеплителя).

Количество дюбилей рекомендованное для крепления Tyvek® не менее 4-х на 1 м2. Минимальное расстояние дюбеля от края полотна не менее 70 мм. Перехлест полотен Tyvek® составляет 150 мм.

Для лучшей фиксации рекомендуется располагать дюбели в местах перехлеста полотен (рис. 9). В местах выхода кронштейнов и перехлеста полотен допускается проклейка клеящими лентами на бутил-каучуковой основе (рис. 9). В случае разрыва полотна возможна проклейка аналогичными лентами.

При применении материала Tyvek® Houserwrap возможны акустические хлопки в случае, если мембрана не натянута. Места примыканий к окнам и дверям проклеиваются клеящими лентами на бутил-каучуковой основе.

Пароизоляция

Материал раскатывается параллельно или перпендикулярно стропилам с внутренней стороны чердака и фиксируется к ним скобами с шагом 300 – 500 мм. В дальнешем рекомендуется установить контробрешетку (рис. 10) для обеспечения дополнительного зазора между внутренней облицовкой и пароизоляцией.

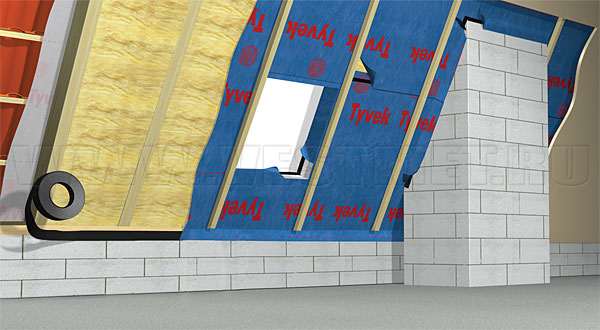

Рис. 10 Монтаж пароизоляции
Монтаж пароизоляции

Рекомендуется применять:
• AirGuard® SD5
• AirGuard® Reflective

Допускается применять:
другие пароизоляционные материалы надлежащего качества.

В местах перехлеста полотен, а также в местах креплений и примыканий (в т. ч. дымоходу) обязательна проклейка лентами бутил-каучуковой или акриловой основе Tyvek® Acrylic Tape, Tyvek® Double-sided Tape, Tyvek® Butyl Tape. В случае разрыва полотна возможна проклейка аналогичными клейкими лентами.

Материал допускается устанавливать любой стороной, однако предпочтительнее монтировать надписью внутрь помещения.

Для холодных чердаков пароизоляция не требуется. В случае, если дом с холодным чердаком отапливается в зимний период пароизоляция устанавливается под перекрытием подчердачного этажа.

Общий принцип установки пароизоляции в стены и в потолок аналогичен монтажу в кровлю (рис. 8 и рис. 10).
