Рекомендации по монтажу водосточной системы Aquasystem

Монтаж водосточной системы из стали, цинк-титана или меди не требует сложного оборудования. Достаточно лишь нескольких инструментов:

  • Рулетка.
  • Киянка или резиновый молоток.
  • Отвертка.
  • Ножницы по металлу.
  • Пассатижи.
  • Инструмент для гибки крюков (кронштейногиб).

Вместо отвертки можно использовать шуруповерт, а вместо ножниц - ножовку по металлу.

1. Монтаж крюков для установки водосточного желоба

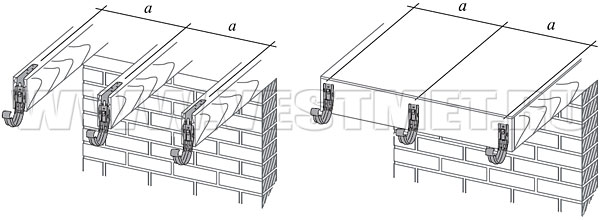

Установка крюков крепления желоба

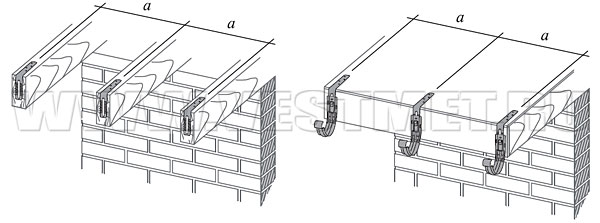

Для установки водосточных желобов используются короткие, длинные или универсальные крюки (кронштейны). Обычно они монтируются на брусьях стропил до начала укладки кровельных материалов. Сплошной настил под кровельное покрытие также может служить основанием для крепления крюков водосточной системы.

Промежуток между кронштейнами при использовании стальных водостоков должен составлять от 50 до 90 сантиметров. Аналогичную дистанцию следует соблюдать при установке водостоков из цинк-титана. Для медных водостоков шаг между крюками меньше - от 30 до 60 см.

При этом следует учесть, что по краям желоба, на стыке между соседними желобами и на углах требуются дополнительные кронштейны.

Установка крюков крепления желоба при монтаже водостока Аквасистем

Кронштейны крепятся к основанию саморезами. Особые требования предъявляются к крепежным элементам при монтаже медных водостоков - саморезы для них должны быть либо анодированными (с медным покрытием) либо изготовленными из нержавеющей стали.

Чтобы вода свободно стекала в сторону воронки, желоба должны устанавливаться с уклоном, который составляет 2 мм на каждый метр водостока или 2 см на десять метров. Если на одном скате крыши необходимо установить два водосточных желоба, то они монтируются с наклоном от середины в противоположные стороны.

Разметка, учитывающая наклон водостоков, наносится до начала монтажа, а кронштейны должны быть заранее пронумерованы.

Загиб крюков зависит от угла наклона скатов крыши и осуществляется с помощью специального инструмента - кронштейногиба. После этого кронштейн нужно примерить к скату и при необходимости подогнуть дополнительно. Сначала данная операция проводится для одного крюка, и когда нужный угол загиба определен, фиксирующий винт кронштейногиба следует закрутить до упора. Таким образом устанавливается угол загиба для всех остальных крюков на этом скате.

Монтаж водосточной системы Аквасистем

При загибе кронштейнов необходимо иметь в виду, что передний край водосточного желоба должен находиться ниже заднего ровно на 6 миллиметров.

Монтаж водосточной системы Aquasystem начинается с крайних крюков, расположенных в верхней и нижней точке будущего желоба (с учетом его наклона). Между этими крюками протягивается шнур, отмечающий дно желоба.

Установка крюков крепления желоба

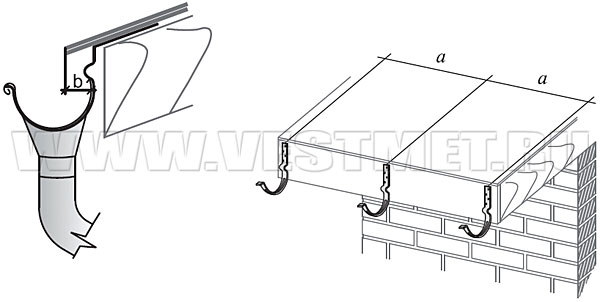

Покрытие кровли может нависать над водосточным желобом не больше, чем на треть его диаметра.

Короткие кронштейны крепятся к лобовой доске или к торцам стропильных брусьев таким же способом, как и длинные.

Универсальные кронштейны могут использоваться и как короткие, и как длинные крюки - но во втором случае требуются специальные удлинители.

Рекомендации по монтажу водосточной системы Aquasystem

Удлинитель позволяет регулировать наклон желоба и увеличивать его до 5 сантиметров, что повышает эффективность стока воды.

Установка крюков крепления желоба

2. Подготовка отверстия для воронки

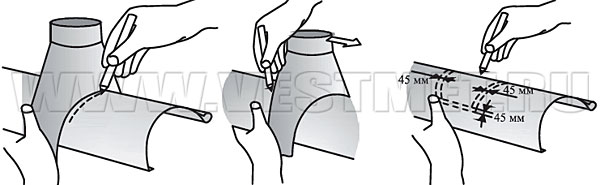

Разметка отверстия под воронку желоба

Отверстие для воронки может быть расположено в любом месте водосточного желоба - в зависимости от того, где она должна быть установлена для перенаправления потока воды из желоба в трубу. В этом месте делается разметка с использованием воронки, как указано на рисунке - с зазором в 45 миллиметров с каждой стороны.

Установка воронки желоба

Затем отверстие вырезается с помощью ножниц или ножовки по металлу, а его края подгибаются наружу. На рисунке желоб перевернут (так удобнее выполнять разметку и резку). На смонтированном водостоке отверстие располагается внизу.

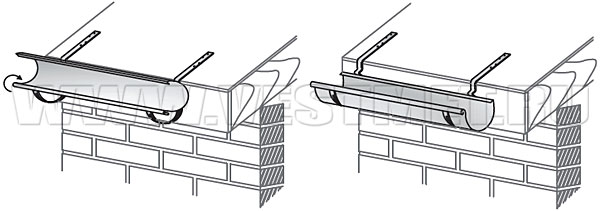

3. Монтаж желобов.

Установка желобов

Желоб вставляется в кронштейн таким образом, чтобы носик кронштейна попал в завиток желоба. После этого желоб нужно повернуть, как показано на рисунке - в направлении ската крыши до щелчка.

4. Соединение желобов.

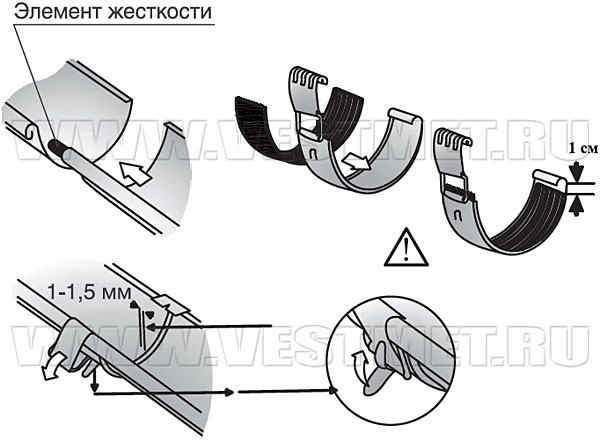

Элемент жесткости вставляется с одной стороны в завиток желоба таким образом, чтобы он вошел в него приблизительно наполовину. Затем он вводится аналогичным образом в завиток второго желоба.

В соединитель желоба вставляется уплотнитель - как показано на рисунке, ребристой поверхностью вверх. При этом уплотнитель ставится таким образом, чтобы у завитка он не доходил до края на 10 миллиметров.

Установка соединителей желобов

Далее нужно отогнуть фиксатор пряжки на угол от 60° до 90° и накинуть соединитель на заднюю часть водосточного желоба той стороной, которая противоположна замку соединителя.

Между желобами в месте соединения должен оставаться зазор в 1-1,5 миллиметра. Соединитель выравнивается по этой линии, после чего защелкивающиеся замки с фиксатором обеспечивают надежную фиксацию смежных желобов.

В месте стыка между желобами необходимы добавочные кронштейны, которые устанавливаются в 10-15 сантиметрах от точки соединения с обеих сторон.

5. Монтаж углов

Угловые элементы водостоков могут быть установлены двумя методами.

1) Крепление через элемент жесткости.

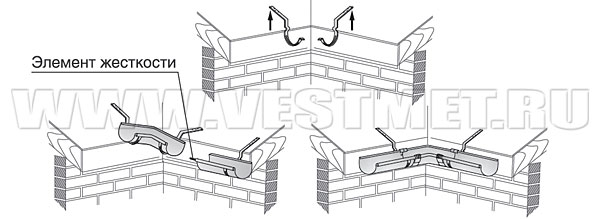

Установка углов Aquasystem

Кронштейны, подготовленные для установки на углу кровли, сначала соединяются с угловым элементом. Он устанавливается в крюки, и только после этого вся конструкция фиксируется на кровельном свесе саморезами. А затем через элементы жесткости углы связываются с прилегающими водосточными желобами.

Установка углов

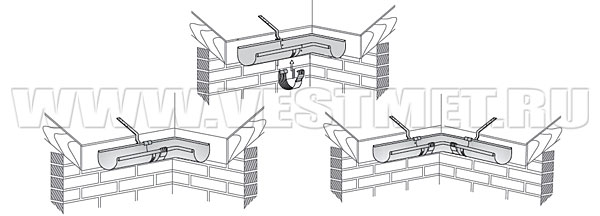

2) Жесткая фиксация.

Монтаж водосточной системы Aquasystem

Следующие операции производятся отдельно от монтажных работ на крыше и представляют собой подготовку изделия, которое будет смонтировано затем на карнизе кровли.

  • Наклонить угловой элемент на себя и вставить в его завиток на глубину 3 сантиметра завиток металлического желоба.
  • Повернуть угловой элемент в противоположную сторону (от себя), дабы его край оказался внутри желоба.
  • Обработать стык угла с желобом силиконовым герметиком.
  • Скрепить угол с желобом двумя заклепками.

Следующий этап - установка готовой конструкции.

  • Установить подготовленный угол на заранее установленные кронштейны на скате крыши (желательно использовать дополнительные крюки для усиления конструкции).
  • С использованием соединительных элементов связать угол с прилегающими водосточными желобами.

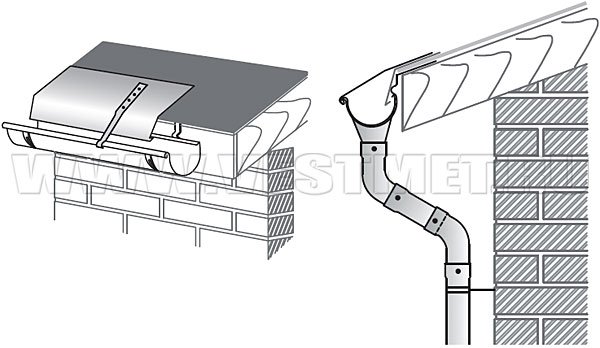

6. Монтаж поддержки желоба

Элемент «поддержка желоба», как отмечают специалисты компании Вестмет, необходим для более надежного крепления водосточного желоба и монтируется после установки карнизного фартука. В верхней части он закрепляется саморезами. При использовании медных элементов водосточной системы применяется крепеж с особой защитой от коррозии - анодированный или из нержавеющей стали.

Установка поддержки желоба

В нижней части завиток желоба заводится под завиток поддержки. Для дополнительной фиксации могут использоваться вытяжные заклепки.

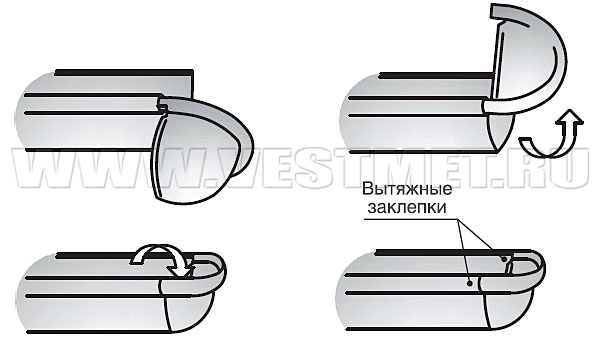

7. Монтаж полукруглой заглушки

Заглушка устанавливается, как показано на рисунке. Наклонив ее на 15° относительно желоба, нужно вставить ее завиток в завиток желоба и повернуть до упора, чтобы заглушка закрыла торец водостока.

Установка полукруглой заглушки желоба

Место стыка желоба и заглушки необходимо загерметизировать, для чего можно использовать герметик на основе силикона или клей TEC 7. Для более надежной фиксации заглушек на стальных водостоках рекомендуется применять заклепки, а на медных водостоках - пайку.

8. Монтаж торцевых заглушек

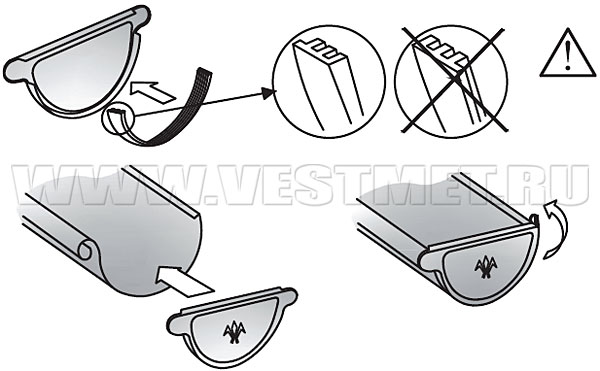

Установка заглушек желоба

Плоские заглушки на концах желобов монтируются следующим образом:

  • Уплотнитель из резины ставится, как показано на рисунке, ребристой стороной вверх.
  • Заглушка прикладывается к желобу и рукой, легким постукиванием, «наживляется» на торец желоба.
  • После правильного совмещения заглушки, уплотнителя и желоба заглушка окончательно закрепляется с помощью киянки.
  • Ушко заглушки загибается для крепления ее к задней стороне желоба.

Заглушка устроена таким образом, что ее можно использовать на любом торце желоба - как с правой стороны, так и с левой.

9. Монтаж воронок

Воронки, перенаправляющие поток воды из горизонтальной плоскости в вертикальную, устанавливаются после того, как водосточные желоба закреплены на кронштейнах.

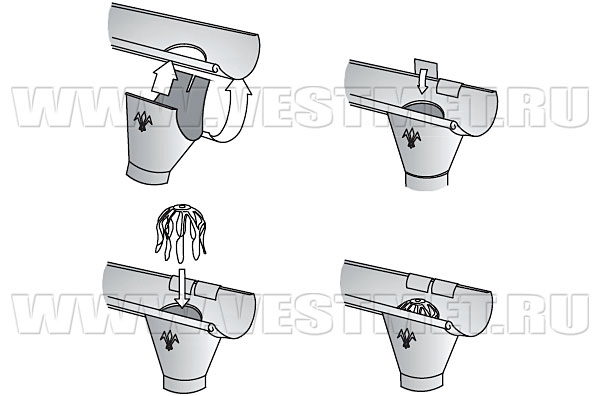

Установка воронки желоба

Воронка крепится в том месте, где вырезано отверстие для нее. Передним фальцем она крепится к передней кромке водосточного желоба, а фиксирующие пластины должны быть загнуты на задней кромке.

Для защиты от мусора, который может попасть в водослив с кровли, предусмотрена специальная сетка «Паук».

10. Монтаж универсальных колен

Если карниз крыши выступает над стеной менее чем на 25 сантиметров, то для соединения желоба с трубой достаточно двух переходных колен. При большем расстоянии от карнизного свеса до стены между универсальными коленами нужно вставить дополнительный отрезок водосточной трубы.

Установка колен и выбор длины промежуточной трубы

В нижней части трубы желательно установить отвод, благодаря которому вода уходит в сторону от цоколя здания. Отвод моет быть как обычным, так и декорированным.

Как колена сверху, так и отводы внизу лучше всего закрепить вытяжными заклепками.

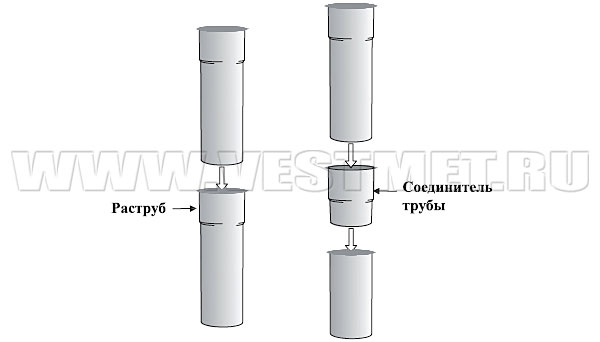

11. Монтаж соединителя трубы

Установка соединителя трубы

Если требуется соединять между собой обрезки водосточных труб, у которых нет собственного раструба, то задействуется соединитель трубы. У него есть раструб, в которую часть трубы вставляется сверху, и узкая часть, которая вставляется в другую часть трубы снизу.

12. Монтаж S-обвода

S-обводы используются для обхода выступов на фасаде, размер которых не превышает 5 сантиметров.

Установка S-обвода

Монтируются эти обводы таким же образом, как и универсальные колена.

13. Крепление водосточных труб

Установка комплектов для крепления трубы

Для фиксации водосточных труб на стенах из любых материалов применяется комплект крепежных элементов, состоящий из дюбелей, метизов, хомутов и декоративных накладок.

Установка комплектов для крепления трубы

Водосточные трубы фиксируются к фасаду с шагом примерно в 1,5 м в следующем порядке:

  • В стене проделывается отверстие для дюбеля.
  • Дюбель закрепляется в соответствующем месте.
  • Метиз ввинчивается в декоративную накладку.
  • С помощью ключа метиз вкручивается в дюбель.
  • Накладка проворачивается в противоположном направлении и таким образом прижимается к стене.
  • При необходимости накладка фиксируется герметиком.
  • На метиз накручивается гайка - таким образом, чтобы снаружи оставалось не менее 5 миллиметров резьбы метиза.
  • Задняя часть хомута крепится на метиз, после чего ее следует законтрить гайкой.
  • В эту часть хомута вводится водосточная труба.
  • Последней устанавливается передняя часть хомута, которая соединяется с задней винтами.

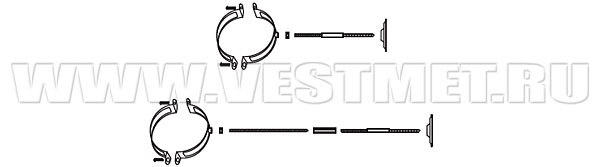

На вентилируемых фасадах и фасадах с наружным утеплением желательно крепить водосточные трубы с применением шпильки-удлинителя, а также соединительной гайки, которые не входят в стандартную комплектацию водосточной системы. Их можно приобрести отдельно.

14. Монтаж водосборных воронок

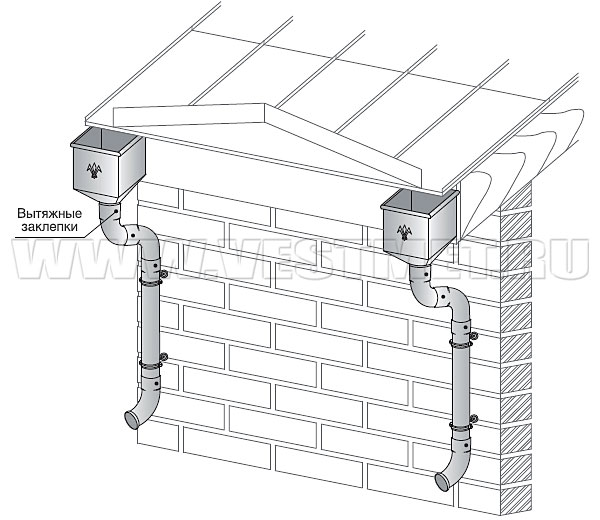

Иногда возникает ситуация, когда воду с крыши приходится отводить без применения водосточных желобов - например, в ендовах или при сложной конфигурации кровли. В этом случае помогает установка водосборных воронок.

Установка водосборных воронок

Метод установки этих воронок зависит от конкретных особенностей кровельной конструкции.

15. Дополнительные рекомендации по монтажу

Во всех случаях, когда при монтаже используются вытяжные заклепки, их следует окрашивать краской, соответствующей цвету элементов водосточной системы.

Специалисты компании "Вестмет" обращают ваше внимание на то, что при установке медных водостоков Аквасистем необходимо особенно строго придерживаться соответствующих требований инструкции и в ходе монтажных работ следует в обязательном порядке использовать перчатки «Ультратек».
