Монтаж системы водостоков Металл Профиль Проект

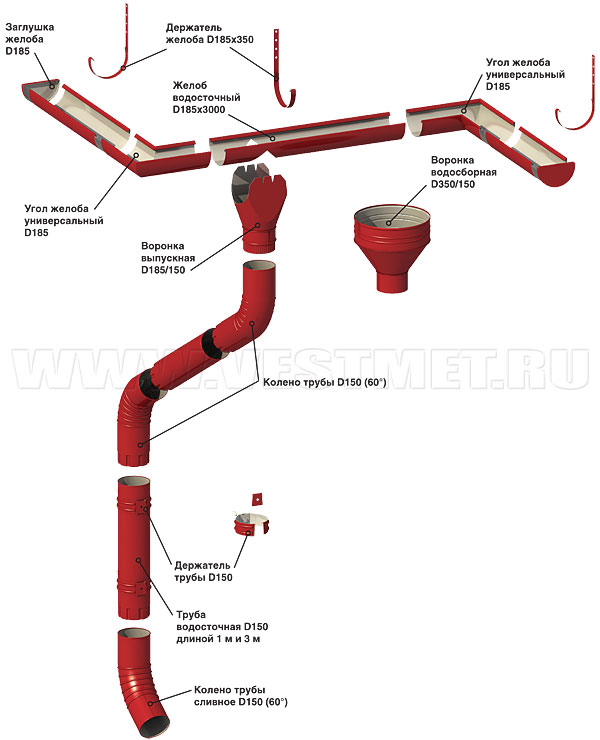

Комплектация водосточной системы МП ПРОЕКТ

Монтаж водосточной системы МП Проект

Держатели желоба

Держатели желоба Держатель желоба Установка держателей желоба

ВНИМАНИЕ! Держатели желобов устанавливаются до монтажа карнизов и металлочерепицы.

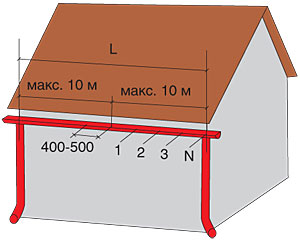

На нижней доске обрешетки через 400 - 500 мм отмечают места установки держателей желоба. На одну водосточную трубу должно приходиться не более 10 м желоба.

1 вариант разметки:

Держатели желоба нумеруют и размечают из расчета общего уклона желоба 2÷5 мм на 1 м, загибают с помощью полосогиба, а затем устанавливают на отмеченные места.

2 вариант разметки:

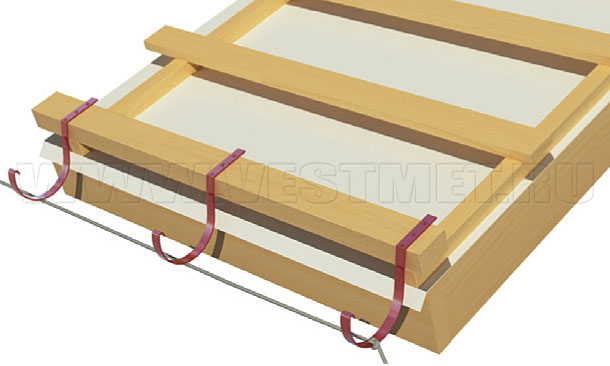

Первый и последний держатели крепят на отмеченные места и отгибают вниз, между ними натягивают шнур. Остальные держатели крепят и отгибают так, чтобы они касались шнура.

В случае устройства водосточной системы МП ПРОЕКТ на кровлях без применения желобов (например, для фальцевой кровли) на одну водосточную трубу должно приходиться не более 120 кв.м кровли.

Желоб

Желоб

При необходимости отпиливают желоб до требуемой длины.

Отмечают на желобе и вырезают V-образное отверстие шириной 160 мм под выпускную воронку.

Рекомендуемое расстояние от края желоба до выпускной воронки не менее 200 мм.

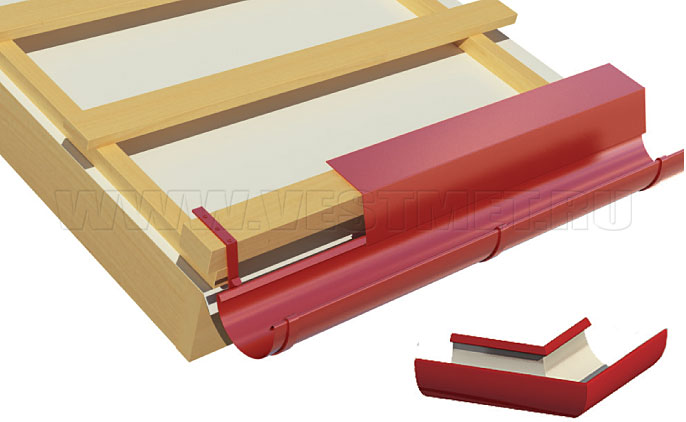

Желоб и угол желоба

Желоб и угол желоба

Вставляют и закрепляют желоб в держателях.

В необходимых местах устанавливают углы желоба.

Прикрепляют к обрешетке карнизные планки (см. «Монтаж элементов кровельной системы. Карнизные планки»).

Заглушка желоба

Заглушка желоба

Открытый торец желоба закрывают заглушкой, применив силиконовый герметик «Металл Профиль»и заклепки (не менее 3 штук на заглушку).

Соединение желобов и углов желоба

Соединение желобов и углов желоба

Для соединения желобов между собой и с углами желоба вставьте их друг в друга с нахлестом в 60-90 мм, предварительно отогнув кромку нижнего желоба.

Перед тем, как соединить желоба, наносится силиконовый герметик «Металл Профиль» на соприкасающиеся поверхности.

После соединения кромку возвращают в исходное положение.

Для увеличения жесткости соединения рекомендуется вершины соединенных желобов соединить заклепкой.

Воронка выпускная

Воронка выпускная

Плотно прижать воронку к желобу над отверстием и зафиксировать её, загнув резные фланцы воронки на кромки желоба.

Соединение труб и колена трубы

Соединение труб и колена трубы

Воронка с водосточной трубой соединяется с помощью двух колен и отрезка трубы.

На отрезке трубы при помощи клещей «гофра» предварительно обжимают концы, после чего колено и трубы вставляют друг в друга.

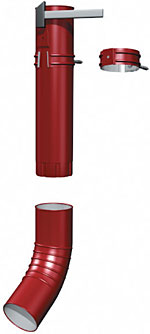

Держатели трубы, водосточная труба и сливное колено

Держатели трубы, водосточная труба и сливное колено

К стене здания крепят держатели трубы из расчета: один держатель на один метр трубы и на стыке двух труб.

Трубы отрезают до необходимой длины, вставляют их в держатели и фиксируют с помощью клиновидных замков держателя.

Рекомендуется дополнительно зафиксировать замок саморезом к трубе через технологическое отверстие.

Внизу трубы крепят сливное колено (расстояние до отмостки - 300 мм).

Воронка водосборная

Воронка водосборная

Для сбора воды с фальцевой кровли и некоторых сложных видов кровли используется водосборная воронка.

Воронку вставляют в верхнее колено трубы или трубу и дополнительно крепят в верхней части к карнизу хомутом из металлической полосы или саморезом.
