Снегозадержатели для кровли Orima

Телефон: +7 (495) 789-96-72 (многоканальный)

Трубчатый снегозадержатель ORIMA

Трубчатый снегозадержатель ORIMAПрименяются для защиты проходов от падающего снега у краев наклонных крыш. С их помощью можно защищать садовые деревья, кустарники, другое имущество. Подбираются в соответствии с материалом кровли, ее наклоном, длиной ската. Овальная форма трубок обеспечивает прочность всей конструкции. Снегозадержатели Orima имеют сертификаты, которые подтверждают их качество, надежность.

Основные характеристики

  • максимально возможное расстояние между креплениями составляет 1.2 м;
  • для защиты деталей применяется горячее цинкование или горячее цинкование с порошковой окраской;
  • форма трубки - овальная, может выдерживать большие нагрузки по сравнению с круглой формой.

ГОСТ 23118-99, СНиП II-23-81.

Крепления для различных типов кровли

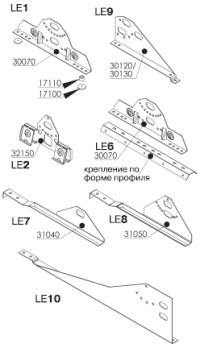

Крепления трубчатых снегозадержателей

Для гибкой черепицы (мягкой кровли)

LE1 (код 30070)

Для металлочерепицы

LE1 (код 30070 + 17100 + 17110)

LE9 350 мм (код 30120)

LE9 400 мм (код 30130)

Фальцевая кровля

LE2 (код 32150)

Для профнастила

LE6 (код 30070 + крепление по форме профиля)

Для черепицы (натуральной)

LE7 для 1 трубки (код 31040)

LE8 для 2 трубок (код 31050)

Для Ондулина

LE10 изготовляется по размерам кровли

Сетевые снегозадержатели Orima

Сетевые снегозадержатели ORIMAДля высоких городских крыш. Их применение исключает падение даже небольших кусочков льда. Их высота составляет 150 мм, при стандартной длине — 1,25 м и 2,5 м. Может быть удлинен за счет применения стыковочного узла или другого снегозадержателя.

 Характеристики

  • максимальное расстояние между креплениями составляет до 1,2 м;
  • горячее цинкование или горячее цинкование и порошковая окраска эффективно защищают комплектующие от коррозии.

ГОСТ 23118-99, СНиП II-23-81.

Крепления для различных типов кровли

Крепления сетевых снегозадержателей

Гладкая кровля

VLE1 (код 32100)

Металлочерепица

VLE7 350 мм (код 30120 + 32140)

VLE7 400 мм (код 30130 + 32140)

Фальцевая кровля

VLE2 (код 32150 + 32140)

Кровельный профнастил

VLE5 (код 32100 + крепление по форме профиля)

Натуральная черепица

VLE6 (код 32080)

Пластинчатые снегозадержатели

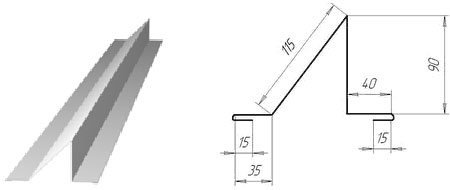

Пластинчатый снегозадержатель Orima

Снегозадержатель-ножка (уголковые снегозадержатели)

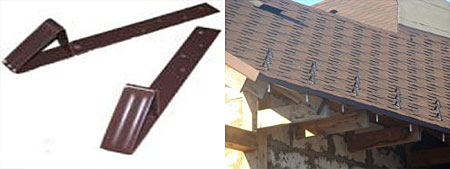

Снегозадержатель-ножка Orima

Таблица расстояний

На длинных скатах часто приходится устанавливать несколько снегозадержателей. В данной таблице указано наибольшее возможное удаление одного элемента от другого по длине ската, которое рассчитано по основному значению снеговой нагрузки. Источник: SS 831335

Пример: Наклон крыши 1:3 = 18°, снеговая нагрузка 2 кН/м2. В этом случае максимальная длина ската на один ряд снегозадержателей составляет 9,7 м.

Наклон
крыши		 Снеговая нагрузка кН/м2
1 1,5 2 2,5 3 4
6° 60 40 30 24 20 15
10° 36 24 18 15 12 9,1
14° 27 18 13 11 8,9 6,7
18° 19 13 9,7 7,7 6,4 4,8
23° 14 9,1 6,9 5,5 4,6 3,4
27° 11 7,4 5,5 4,4 3,7 2,8
33° 10 6,8 5,1 4,1 3,4 2,5
38° 12 7,8 5,9 4,7 3,9 2,9
42° 14 9,3 7,0 5,6 4,7 3,5
45° 17 11 8,3 6,7 5,6 4,2
50° 25 17 13 10 8,5 6,3
55° 53 36 27 21 18 13
