Монтаж отечественного снегозадержателя Русь

Монтаж на металлочерепицу и мягкую кровлю

Монтаж на металлочерепицу и мягкую кровлю

В комплект снегозадержания для металлочерепицы и мягкой кровли входят:

Кол-во
Наименование
2
Круглая труба L - 2,95 м
3
Опора
9
Уплотнитель резиновый
6
Винт 8/60
Крепление снегозадержателяРекомендуемый способ крепления снегозадержателя - прикручивание крепления насквозь с обоих концов к несущей обрешетке металлочерепицы шурупами 8x60 мм. Отверстия под болты уплотняются EPDM-резиной. Расстояние между креплениями - 0,5-1 м.

1 - верхнее крепление и одна уплотнительная резина.
2 - нижнее крепление и две уплотнительные резины, на мягкой кровле одна уплотнительная резина.
3 - обрешетка.

Расстояние между креплениями определяется длиной ската и наклоном. При вычислениях следует принять во внимание кровельный материал, уклон крыши, кровельную конструкцию, частоту крепления. На длинных скатах крепления устанавливаются в два или более рядов.

Также снегозадержатели нужно использовать на многоярусных крышах.

Нагрузка снега кН/кв.м
1,8
2,6
Расстояние между креплениями (мм)
600
900
1200
600
900
1200
Наклон крыши
Максимальная длина ската в метрах
< 15
18
12
9
12,5
8,3
6,2
15-22
9,5
6,3
4,8
6,6
4,4
3,3
22-27
7
4,7
3,5
4,8
3,3
2,4
27-37
6,2
4,1
3,1
4,3
2,8
2,1
37-45
7,5
5
2,8
5,2
3,5
2

В таблице указаны максимальные длины ската (в метрах) для кровли с гладкой поверхностью от снегозадержателя (рекомендация от компании Вестмет). Длины скатов с грубой поверхностью могут быть в 1,3-1,5 раза длиннее максимальных длин.

Установка снегозадержателя

Монтаж снегозадержателя осуществляется на кровле рядом с карнизом, но на месте несущей стены. Крепления привинтить болтами к прочной основе.

1. Удаление от карниза (расстояние X) различается от случая к случаю, но крепление всегда на месте несущей стены.
2. Расстояние между креплениями - максимум 1 м. или равняется расстоянию между стропилами.

До установки кровли проверьте прочность мест будущего крепления.

Монтаж на керамическую черепицу

Монтаж на керамическую черепицу

Комплект снегозадержания состоит из:
4 опор,
12 саморезов,
2 труб обжатых диаметром 32 мм,
инструкции по монтажу,
4 заглушек для труб.

Снегоуловитель трубчатый для керамической черепицы с двумя трубами устанавливается на профиль черепицы высотой не выше 4 см. При высоте профиля выше 4,5 см рекомендуется устанавливать снегозадержание с одной трубой.

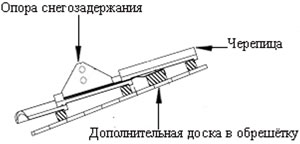

При монтаже трубчатого снегозадержания необходимо установить дополнительный брусок в обрешетку. Расстояние от бруска до обрешетки варьируется, но должно быть достаточным, чтобы опора полностью лежала на черепице.

Монтаж снегозадержателя

Снегозадержатель устанавливается на кровле рядом с карнизом но на месте несущей стены. Опора крепится к бруску 3 саморезами.

После установки опор необходимо просунуть в них трубы, если устанавливается более одного комплекта на крышу, то трубы нужно вставить друг в друга. После того как на крыше образовался сплошной ряд в концы труб вставляются пластмассовые заглушки d32 мм и d28 мм.
