Монтаж сайдинга VOX МАХ-3

Купить в интернет-магазине

Общая информация

Виниловый сайдинг VOX MAX-3 используется для наружной отделки. Его элементы изготовлены по технологии тройной экструзии из ПВХ. Материалы, как отмечают специалисты компании Вестмет, устойчивы к погодному, температурному воздействию, экологически безопасны, долговечны, пожаробезопасны.

VOX предлагает два типа профиля сайдинга:

  • SV(P/TP)/SX(P)-01/02/05 — для горизонтального монтажа;
  • SV(P/TP)/SX(P)-05 — для горизонтального и вертикального монтажа.

Элементы фасадной системы имеют многослойную структуру:

  • внутренние слои обеспечивают прочность, стойкость к ударным нагрузкам, стабильность линейных размеров, защиту от температурных деформаций;
  • наружный слой окрашен, текстурирован, формирует внешний вид материала (имитирует окрашенную древесину), защищен от действия погодных факторов.

Хранение и транспортировка:

  • для хранения материалы размещают в крытых помещениях на удалении от источников тепла, не под прямыми солнечными лучами;
  • температура хранения — не выше 60°C;
  • упаковки с продукцией размещают так, чтобы защитить ее от механических повреждений, деформации, загрязнения;
  • изделия складируют на стеллажах стопками до 10-12 упаковок;
  • свисание упаковок или свободных концов планок, профилей, других элементов с полок не допускается.

Сайдинг VOX MAX-3 перевозят при температуре до 60°C, размещая упаковки в крытом кузове горизонтально.

До начала работ распакуйте сайдинг, сравните его оттенок. Минимальные различия в цвете допустимы. Если они есть, материал из разных упаковок можно перемешать, чтобы получить однородную облицовку фасада.

Панели и комплектующие подрезают с помощью пил с мелкими зубцами, другого столярного инструмента. Возможна подрезка с помощью угловой шлифовальной машинки (обязательно использование защитных очков). Технология подрезки, сверления, другой обработки — такая же, как для древесины.

ПВХ — материал, подверженный линейному расширению и сжатию при перепадах температуры. Изменение размеров составляет до 0,7 м на каждый метр длины изделия при разнице температур в 10°C. Это учитывают при монтаже.

Облицовку фасада сайдингом VOX выполняют при температуре в пределах +5...+30°C, предварительно выдерживая его на открытом воздухе 2-3 часа. Возможна установка сайдинга зимой при температуре до -15°С.

При облицовке по нижнему и верхнему краю стен устанавливают вентиляционные планки. Высота установки планки снизу — 15 см от уровня земли. В зазоре между облицовкой и стеной накапливается тепло, и вентиляция нужна для защиты от деформации сайдинга.

Панели устанавливают с температурными зазорами.

Не допускается декоративная обработка поверхности сайдинга, его окрашивание, покрытие любыми составами.

Если до монтажа выявлены дефекты, значительные различия в цвете, обратитесь к сотрудникам компании «Вестмет» до начала работ.

Монтаж

Сайдинговые панели и аксессуары для них устанавливаются на несущую обрешетку. Ее крепят на стены. Она может быть выполнена из деревянных брусков (50х50, 40х60 мм, влажность древесины — 15-18%), металлических профилей (27х60 мм, оцинкованные, с П-образным сечением). Обрешетку выравнивают, чтобы сформировать ровную вертикальную плоскость стены. Обрешетины устанавливают горизонтально и вертикально, с шагом до 40 см.

При креплении панелей, профилей, планок, шуруп не вкручивается до конца. Между шляпкой и поверхностью элемента облицовки должен оставаться зазор для компенсации сжатия или расширения при перепадах температуры.

На доборных элементах и панелях предусмотрены крепежные отверстия. Саморезы вкручивают строго по их центру. Вкручивание крепежа в материал элемента (не в отверстие) недопустимо. Если нужно дополнительное крепление, в его месте предварительно выполняют отверстие просекателем.

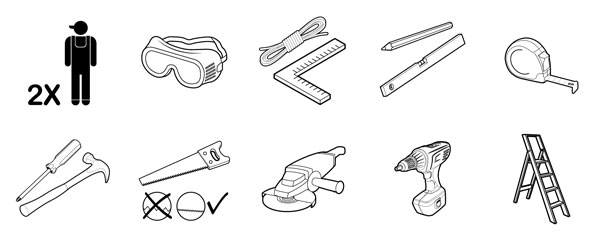

Инструменты

Инструменты

1. Обрешетка из деревянных брусков

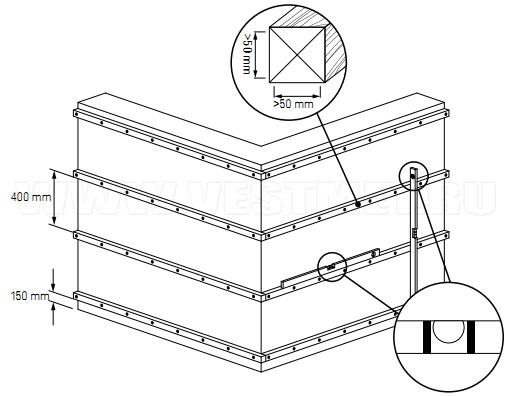

1.1 Рейки крепят к материалу стен горизонтально.

Монтаж горизонтальных реек

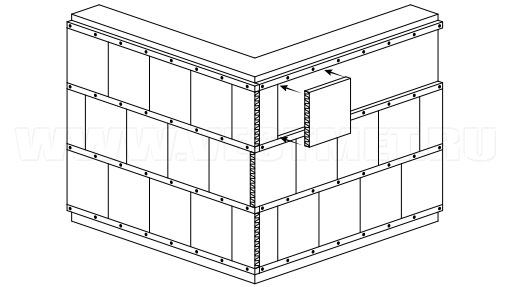

1.2 Установка утеплителя между рейками.

Расположение теплоизоляционного материала

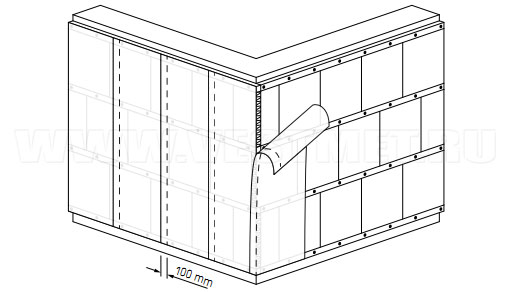

1.3 Поверх реек нашивают гидроизоляционную пленку (с нахлестами по краям в 10 см).

Монтаж пленки пароизоляционной

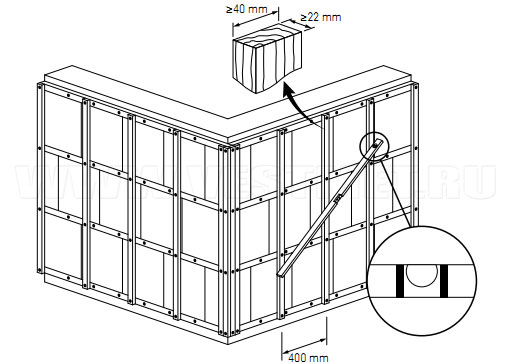

1.4 Бруски устанавливают вертикально, начиная от углов, с креплением к горизонтальным рейкам.

Монтаж вертикальных реек

2. Обрешетка из металлического профиля

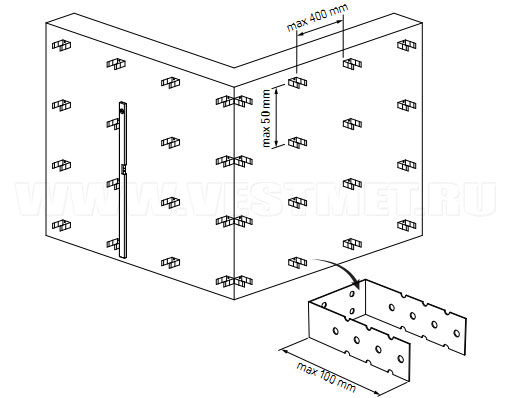

2.1 Установка подвесов по линиям крепления профиля.

Установка крючков для металлической конструкции

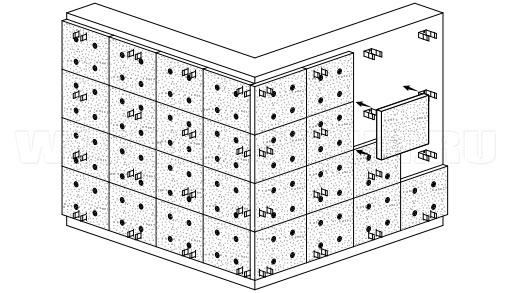

2.2 Крепление теплоизоляции.

Установка изоляционного слоя

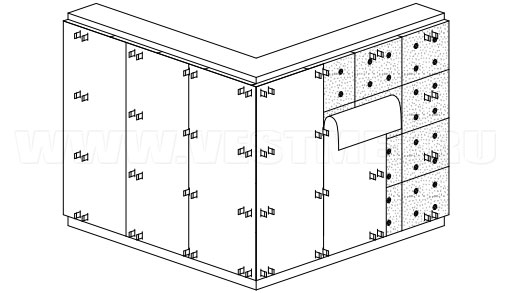

2.3 Укладка гидроизоляционной пленки с нахлестами.

Установка пароизоляции

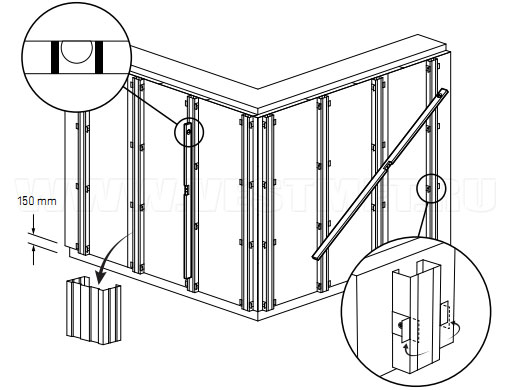

2.4 Крепление профилей на подвесы (выступающие части полок отгибаются наружу в уровень с торцом профиля).

Монтаж металлических профилей на крючки

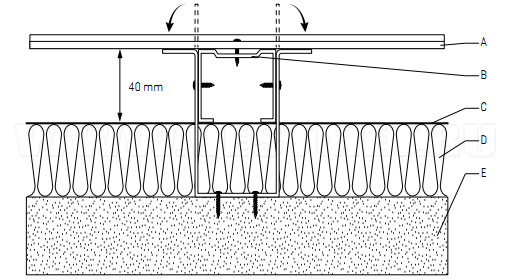

2.5 Горизонтальный разрез. (A — сайдинг, B — торец профиля, C — гидроизоляция, D — утеплитель, E — материал стены)

Горизонтальное сечение

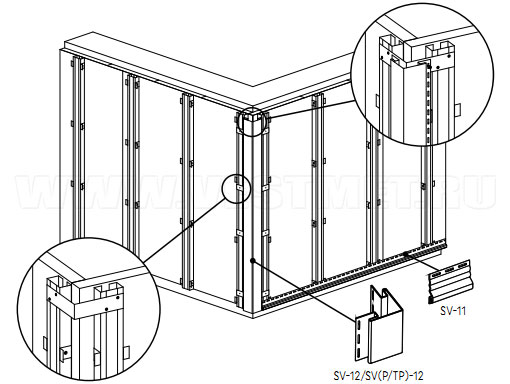

2.6 Для монтажа угловых элементов на углах здания через каждые 40 см крепят металлические пластины (уголки).

Вспомогательный металлический лист

3. Облицовка сайдингом

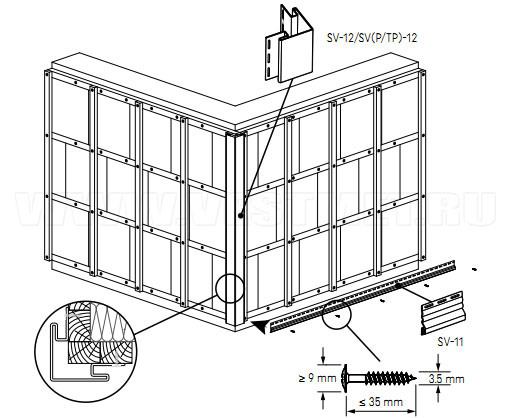

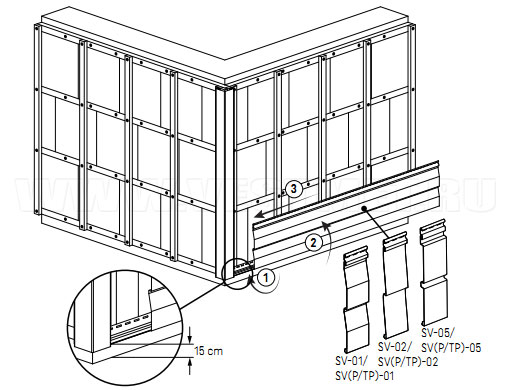

3.1 Первой устанавливается стартовая планка по нижней линии облицовки. Дальше крепят углы. Для монтажа используют саморезы соответствующего размера.

Монтаж сайдинга MAX-3

3.2 Первый ряд сайдинга крепят на стартовую планку. Саморезы вкручиваются в крепежные отверстия.

Монтаж панелей VOX

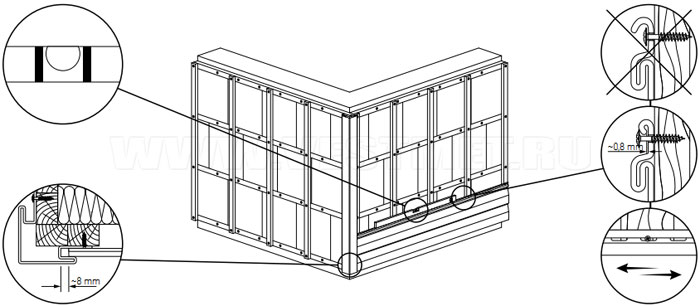

3.3 Все элементы в одном ряду крепят с температурным зазором так, чтобы ряд мог смещаться по горизонтали.

Монтаж сайдинга VOX MAX-3

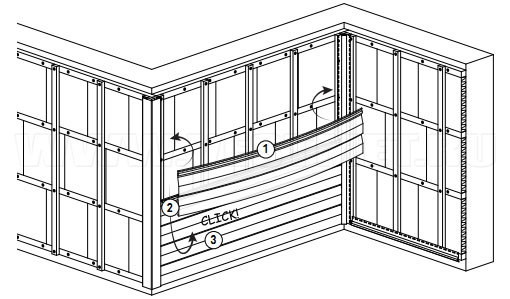

3.4 Панели соседних рядов соединяют, заводя верхнюю за край нижней и сгибая так, чтобы она зацепилась за вертикальные полосы.

Монтаж последующей панели

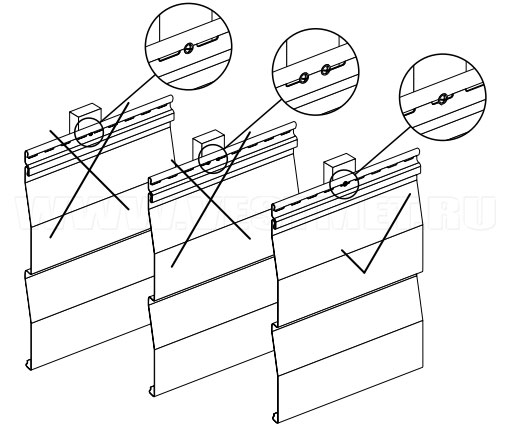

3.5 Саморез вкручивают по центру монтажного отверстия, облицовку не фиксируют плотно на обрешетке.

Вкручивание шурупа

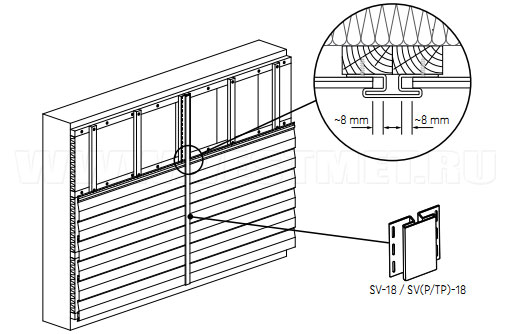

3.6 Если длина стены больше длины панелей, их соединяют планкой SV(P/TP)-18 (H-профиль).

Соединение панелей соединительной планкой SV(P/TP)-18

3.7 Сайдинг с профилем SV(P/TP)-01/01 можно соединять внахлест.

Панели внахлест

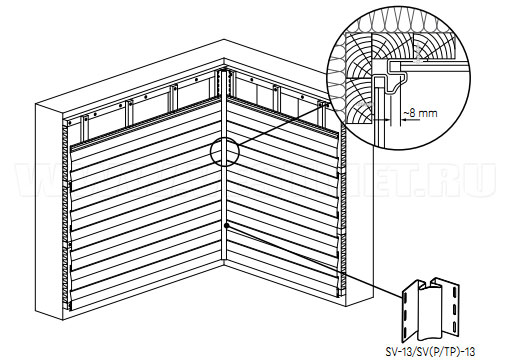

3.8 Стык рядовых панелей на внутренних углах закрывают планкой SV(P/TP)-13.

Монтаж внутреннего угла

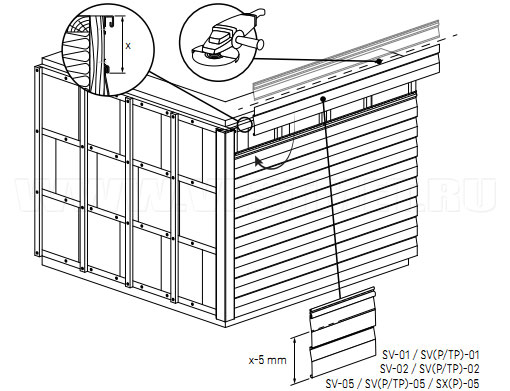

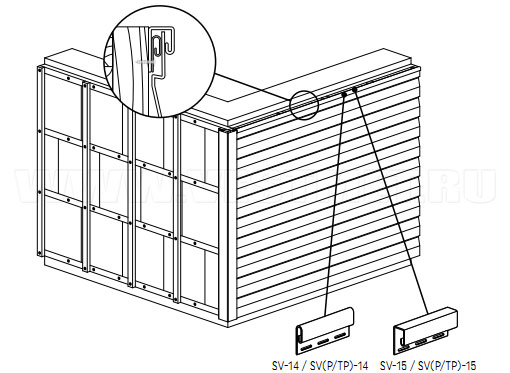

3.9 Панели верхнего ряда подрезают по высоте угловой шлифовальной машинкой.

Подрезка панели по высоте

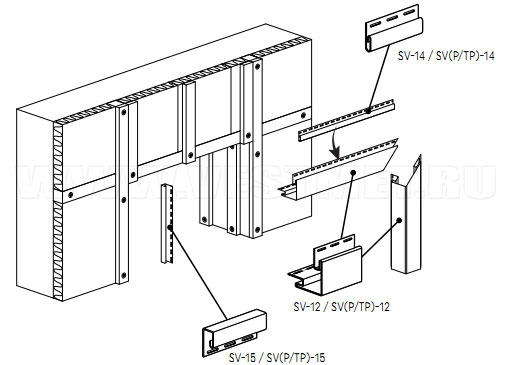

3.10, 3.11 Панели последнего ряда устанавливают с помощью планок SV(P/TP)-15 или SV(P/TP)-14.

4. Отделка проемов

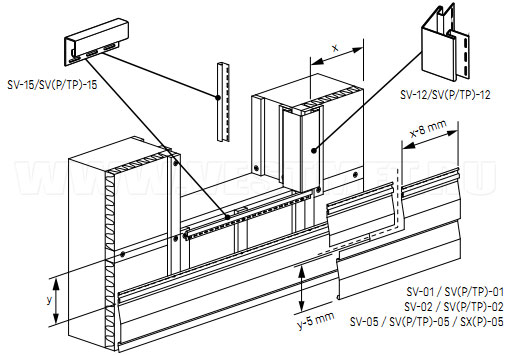

4.1 Нижний край: панель, подходящая к проему снизу, подрезается по высоте, на край проема крепится оконная планка, подрезанная панель крепится обычным способом и заводится в оконную планку..

Отделочные планки SV(P/TP)-15 и SV(P/TP)-12

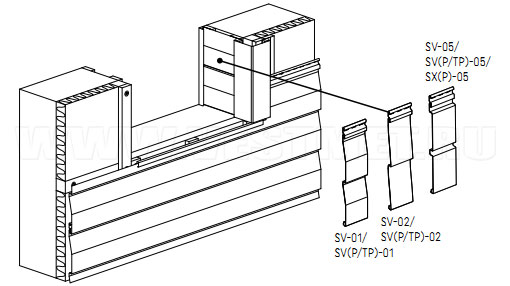

4.2 Внутри оконного откоса возможна установка подрезанных рядовых панелей.

Монтаж панели в оконном откос

4.3 Верхний край проема оформляют планками SV(P/TP)-13, SV(P/TP)-15.

Отделочные планки SV(P/TP)-13, SV(P/TP)-15 на оконных откосах

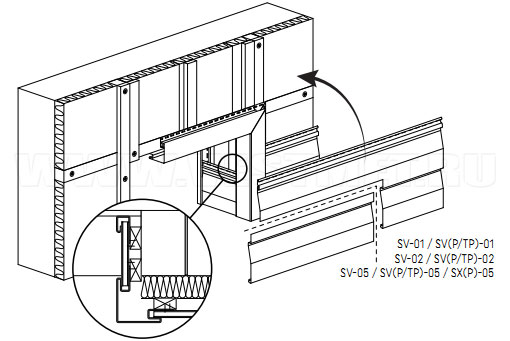

4.4 По верху проема сайдинг подрезают по месту и заводят в ранее установленные планки.

Обрезка панелей

5. Вертикальный монтаж

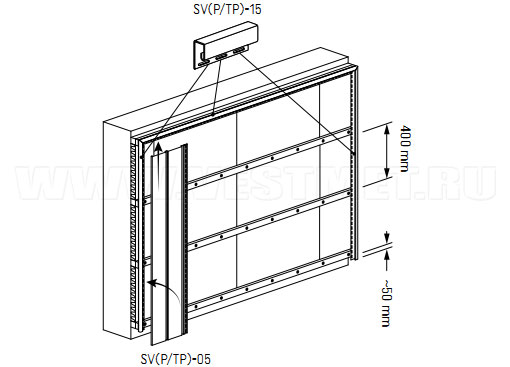

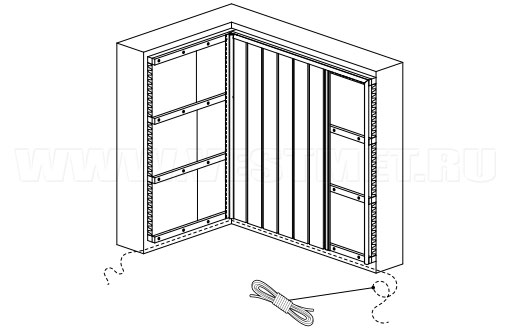

5.1 Вертикальная установка сайдинга выполняется от края стены с помощью планки SV(P/TP)-15.

Вертикальный монтаж панелей

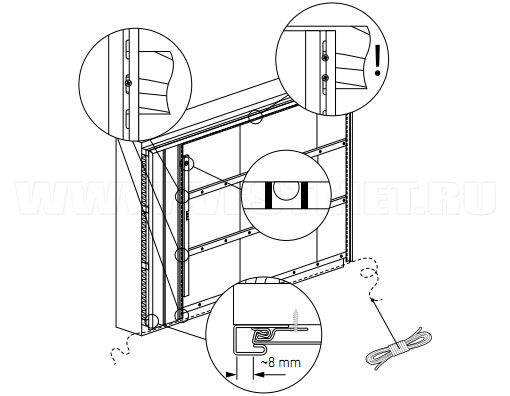

5.2 Первая от угла панель устанавливается вертикально, крепится двумя саморезами в верхней части. Для следующих элементов крепление выполняют стандартно (заводят в замки, фиксируют саморезами на обрешетке).

Вертикальный монтаж сайдинга

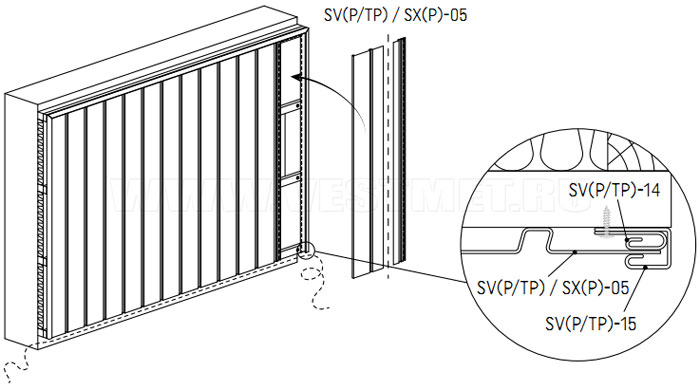

5.3 Последняя панель подрезается по месту.

Резание последней панели

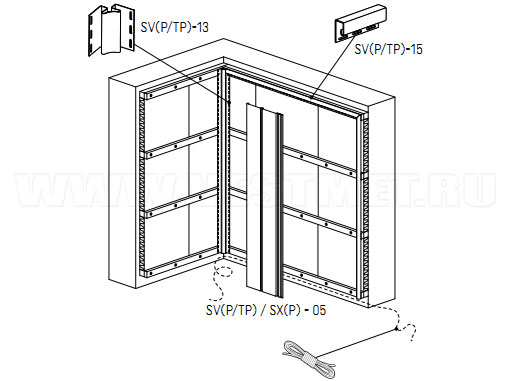

5.4 Монтаж на углах. Панель заводится в угловой элемент, крепится к верхнему бруску саморезом, выравнивается.

Установка панелей в углах

5.5 Последующие панели соединяются с предыдущими с помощью замков.

Монтаж сайдинга вертикальный

Эксплуатация

Изменение цвета фасадной облицовки при эксплуатации соответствует EN 20105-A02: под действием УФ-лучей в умеренном климате (температура до +40°C, высота над уровнем моря до 1800 м) оттенок равномерно изменяется не больше, чем на 3 уровня по шкале серого.

Уход за сайдингом

Облицовку промывают водой из шланга или мыльным раствором, температура воды или раствора — до +40°C. Для очистки не используют абразивные средства, агрессивную химию. При использовании мыльного раствора его смывают чистой водой.
