Рекомендации по монтажу софитов Аквасистем




Способ №1

Основанием для монтажа софитов являются G- либо F-планки. G-планки используют, если на стенах закреплены направляющие бруски (1 на рис. 1). Их фиксируют саморезами. Если брусков нет, F-рейки крепят на стены (п. 3 на рисунке 2).

Рекомендации по монтажу софитовРис.1 Монтаж стальных софитовРис.2

Софиты (4) вставляют в опорные рейки и крепят к свесу.

Монтаж софитов АквасистемРис.3 Рекомендации по монтажу металлических софитовРис.4

Стык лобовой доски и установленной панели закрывают L-планками. Их фиксируют саморезами (рисунки 5, 6). На каждую шляпку самореза клеем TEC 7 приклеивают декоративный колпачок.

Рекомендации по монтажу металлических софитовРис.5 Рекомендации по монтажу металлических софитовРис.6

До установки выполняют замеры. Рейки размещают так, чтобы расстояние между ними (L, рисунок 7) на 18-20 мм превышало длину панели.

Рекомендации по монтажу металлических софитовРис.7

Способ №2

На лобовую доску саморезами крепят финишные планки (4 на рисунках 8, 9).

G-планки закрепляют на направляющих брусках саморезами (1 на рис. 8). При отсутствии брусков на стену устанавливают F-рейки (3 на рисунке 9).

Рекомендации по монтажу софитовРис.8 Монтаж стальных софитовРис.9

J- или F-планки крепят на лобовую доску (рис. 10, 11). Для этого их вставляют в финишные профили.

Монтаж софитов АквасистемРис.10 Рекомендации по монтажу металлических софитовРис.11

Панель софита (6 на рис. 12, 13) вставляют в любую из реек, сдвигают до упора, заводят в крепеж с противоположной стороны. Далее ее выравнивают, смещая на 8-10 мм от внешнего края каждого профиля. Установленную панель крепят саморезами (п. 1 на рисунках 12, 13).

Рекомендации по монтажу металлических софитовРис.12 Рекомендации по монтажу металлических софитовРис.13

На шляпки саморезов клеем TEC 7 приклеивают декоративные колпачки.

Угловые соединения

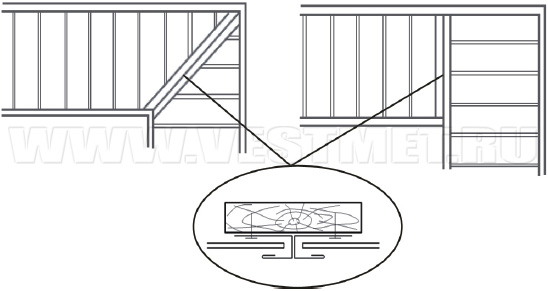

На рис. 14 представлены варианты выполнения углового стыка софитов. При соединении панелей используют две G-рейки. Их крепят на доску по линии стыка.

Варианты угловых соединений софитовРисунок 14
