Рекомендации по уходу за кровлей и ремонт гибкой черепицы

Основные рекомендации по монтажу гибкой черепицы SHINGLAS

Кровля из гибкой битумной черепицы Шинглас будет служить долго без изменения внешнего вида и функциональных качеств только в том случае, если конструкция крыши обеспечивает нормальную вентиляцию подкровельного пространства, надежную гидро- пароизоляцию и утепление, соответствующее климатическим условиям той местности, где построено здание.

Не допускается использование на одной крыше гибкой черепицы разных цветовых оттенков. У всех упаковок Шингласа, предназначенных для одной и той же кровли, должны быть одинаковые цветовые коды.

Даже при совпадении кодов цвета оттенки мягкой кровли в разных упаковках могут немного отличаться. Чтобы эти различия на готовой крыше были незаметны, специалисты компании "Вестмет" рекомендуют в процессе монтажа смешивать листы черепицы из нескольких упаковок, а их укладку вести по диагонали.

Допускается монтаж Шингласа при низкой температуре воздуха, однако в этом случае следует соблюдать несколько дополнительных правил. Если температура не превышает плюс 5-10 градусов Цельсия, то черепицу следует доставлять на крышу из обогреваемого помещения - не более 6 пачек за один раз. Клейкую полосу на черепичных гонтах при такой погоде следует разогревать с помощью строительного фена (при более высокой температуре она в подогреве не нуждается).

Если возникает необходимость в резке черепицы непосредственно на крыше, то ни в коем случае нельзя делать это на смонтированном покрытии. Рекомендуется использовать заранее подготовленную доску, дабы не повредить уже уложенную битумную черепицу.

Поддоны с гибкой черепицей следует хранить в месте, защищенном от прямого солнечного света, иначе самоклеящиеся полосы могут прилипнуть к защитной пленке, что в дальнейшем осложнит монтаж.

Поддоны с мягкой кровлей Шинглас ни в коем случае нельзя класть друг на друга.

Чтобы листы гибкой черепицы легче отделялись друг от друга, перед тем, как открыть очередную упаковку материала, рекомендуется сначала немного согнуть ее, а затем встряхнуть.

Важно: чтобы не оставлять пятен на кровельном покрытии SHINGLAS в ясную и жаркую погоду, а также при низкой температуре и высокой влажности воздуха нежелательно ходить по уже смонтированной черепице. Чтобы передвигаться по крыше, нужно оставлять лазы, через которые можно проникнуть к нужному месту ската.

Необходимые материалы

Шинглас
Среди всех видов мягкой кровли SHINGLAS имеет наиболее широкий ассортимент. На российский рынок поставляется более 60 расцветок Шингласа.

Подкладочный ковер
В качестве гидро- пароизоляции кровли при использовании Шингласа рекомендуется применять высокотехнологичные и практичные материалы ТехноНИКОЛЬ.

Самоклеящиеся материалы ANDEREP:
  • ANDEREP ULTRA - подкладочный гидроизоляционный материал повышенной прочности. Производится на полиэфирной основе с минеральным покрытием. Мелкозернистое покрытие наружной поверхности (посыпка из песка) обеспечивает дополнительную защиту. Этот подкладочный ковер наиболее эффективен при использовании битумной черепицы Шинглас.
  • ANDEREP BARRIER - облегченный гидроизоляционный материал из полиэфира с песчаным покрытием. Используется в качестве дополнительной защиты мягкой кровли от протечек в тех местах, где они наиболее вероятны.
Материалы ANDEREP с механическим креплением:
  • ANDEREP PROF - особо легкий рулонный материал, который может применяться в сочетании как с гибкой черепицей, так и с другими типами покрытий для скатной кровли. Удельная масса гидроизоляционного материала на основе полиэфира с нескользящим полипропиленовым внешним слоем составляет всего 0,4 кг на квадратный метр, что значительно облегчает монтаж.
  • ANDEREP GL - подкладочный гидроизоляционный материал для крыш с покрытием из битумной черепицы. Основа из стеклохолста покрыта песчаной посыпкой с наружной и внутренней стороны. Специальные полосы в местах продольных нахлестов при нагреве приобретают клейкие свойства, поэтому при соединении соседних полотен подкладочного ковра не нужно использовать специальную мастику.

Ковер для ендовы
Специальный подкладочный ковер ТехноНИКОЛЬ предназначен для ендов, которые подвергаются воздействию влаги гораздо сильнее, чем остальная кровля. Ковер для ендовы делается из полиэстера и с наружной стороны покрывается минеральной крошкой. Это крупнозернистое защитное покрытие на основе базальтовых гранул надежно защищает ендову от протечек.

Карнизные, фронтонные свесы и планки примыкания
При монтаже Шингласа используется ряд доборных элементов, сделанных из металла с антикоррозийным защитным покрытием, играющим также декоративную роль. Это, в частности, планки примыкания, фронтонные свесы и карнизные планки.

Крепеж - кровельные гвозди
Для фиксации битумной черепицы используются специальные гальванизированные (оцинкованные) кровельные гвозди. Их длина составляет от 3 до 4,5 сантиметров, диаметр стержня - от 3 миллиметров, а диаметр шляпки - как минимум 9 мм.

Битумно-полимерная мастика ТехноНИКОЛЬ №23 (ФИКСЕР)
Для склейки подкладочных материалов и элементов кровельного покрытия применяется холодная мастика ФИКСЕР от ТехноНИКОЛЬ на битумно-полимерной основе.

Кровельная вентиляция ТехноНИКОЛЬ
Для правильной вентиляции подкровельного пространства необходимо, чтобы в нижней части кровли имелось достаточное количество приточных отверстий, а в верхней - соответственно, вытяжных. Специальные вентиляционные элементы значительно улучшают движение воздуха в подкровельном пространстве.

Помимо подкладочных материалов и доборных элементов от ТехноНИКОЛЬ допускается использование их аналогов от других производителей с близкими характеристиками.

Терминология

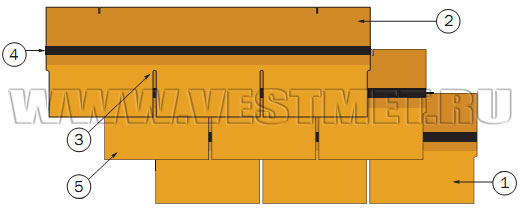

Рис.2
Монтаж гибкой черепицы Shinglas
  1. Видимая часть кровельного листа
  2. Перекрываемая часть листа
  3. Вырез
  4. Клейкая полоса
  5. Лепесток или плитка

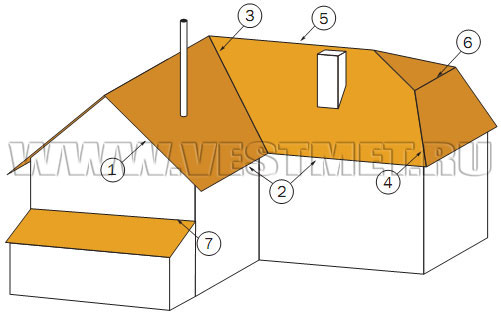

Рис.3
Монтаж гибкой черепицы Shinglas
  1. Свес фронтонный
  2. Свес карнизный
  3. Ендова
  4. Ребро (пересечение скатов, хребет)
  5. Конек крыши
  6. Перелом ската
  7. Примыкание

Расход гибкой черепицы

Количество черепицы в одной упаковке зависит от вида Шингласа. Для коллекции Кантри оно составляет 2,6 кв.м на упаковку, для коллекций Ранчо и Джаз - 2 кв.м, а для серий Вестерн и Континент - 1,5 кв.м. Норма для всех остальных коллекций Шингласа - 3 кв.м на упаковку. Все цифры даны из расчета площади готовой кровли (то есть с учетом всех перехлестов при укладке кровельного покрытия).

На кровлях сложной конфигурации расход материала увеличивается. Кроме того, следует иметь в виду коэффициент отходности, зависящий от формы нарезки гибкой черепицы. Нарезка типа Соната, Драконий Зуб или Аккорд предполагает не более 5% отходов. При других формах нарезки коэффициент отходности возрастает до 10-15%. Это объясняется необходимостью устройства стартовых полос и оформления хребтов и коньков кровли.

На каждый квадратный метр крыши требуется примерно 80 г крепежа (оцинкованных гвоздей).

Расход мастики ТехноНИКОЛЬ (ФИКСЕР):

На склеивание перехлестов подкладочных материалов без самоклеящихся полос требуется порядка 100 г мастики ФИКСЕР на погонный метр.

При монтаже ковра для ендовы расходуется до 400 г мастики на погонный метр.

Проклейка примыканий для обеспечения герметичности требует примерно 750 г на метр.

Накладывать мастику следует тонким слоем (не более 1 мм) иначе могут появиться вздутия в местах проклейки.

Подготовка основания под кровлю

Битумная черепица SHINGLAS укладывается на сплошное основание, которое может быть изготовлено из досок, фанеры, крупнощитовых панелей, ориентированно-стружечных плит. Древесина или другие материалы должны быть сухими.

Настил следует укладывать ровно - таким образом, чтобы перепады между досками или плитами по высоте не превышали 2 миллиметров.

Крупнощитовые панели укладываются с разбежкой швов и фиксируются саморезами либо специальными ершеными гвоздями.

Фанера и ориентированно-стружечные плиты имеют более высокий коэффициент теплового расширения, нежели другие материалы из древесины, поэтому при сооружении основания из фанеры или ОСП-3 между плитами должен оставаться промежуток шириной 3-5 миллиметров.

Рис.4
Фрагменты годовых колец ориентированы выпуклостями вверх

Если настил делается из досок, то все они должны укладываться так, как показано на рисунке 4 - с одинаковой ориентацией годовых колец, заметных на торцах досок. Неправильно уложенная доска на рисунке зачеркнута.

Рис.5
Подготовка кровельного основания

Если используются доски, неодинаковые по толщине, то самые толстые из них следует располагать у карниза крыши, а далее постепенно уменьшать толщину настила от карниза к коньку.

Стыковать соседние доски следует на стропилах кровли, закрепляя их в месте соединения как минимум четырьмя гвоздями.

При необходимости дощатый настил под гибкую черепицу может делаться и из влажного дерева. В этом случае доски фиксируются по краям двумя саморезами, а до начала монтажа Шингласа настил должен просохнуть.

Рис.6
Устройство основания под укладку гибкой черепицы

Установка карнизных планок

Для укрепления карнизного свеса крыши применяются специальные карнизные планки, изготовленные из металла с защитным покрытием. Они монтируются по краю настила, как показано на рис. 6 и фиксируются гвоздями, которые вбиваются на расстоянии 12-15 сантиметров друг от друга в шахматном порядке. В местах стыков карнизные планки укладываются с перехлестом в 3-5 см.

Монтаж гидроизоляционных материалов

Подкладочный материал, как правило, укладывается по всей поверхности скатов. Там, где будет монтироваться рядовая черепица, инженеры компании "Вестмет" рекомендуют использовать подкладочный ковер, закрепляемый механически, а в ендовах, у карнизов и в других местах с повышенным риском протечек - самоклеящиеся гидроизоляционные материалы.

Лучше всего в качестве кровельной гидроизоляции для SHINGLAS подходят рулонные материалы ANDEREP от компании ТехноНИКОЛЬ, однако могут применяться и другие материалы с аналогичными свойствами.

В ендове самоклеящийся подкладочный ковер должен иметь ширину в 1 м (полметра с каждой стороны от оси ендовы).

Подкладочный материал в ендове желательно укладывать встык, то есть без нахлестов. Альтернативный вариант - монтаж с нахлестом в 300 мм с надежной проклейкой швов.

Рис.7
Монтаж подкладочного ковра

У карниза крыши самоклеящийся ковер закрепляется так, как указано на рис. 7. Он закрывает часть карниза, выступающую за линию стены, а также не менее 60 сантиметров вверх по скату. Гидроизоляция, смонтированная таким образом, позволяет избежать протечек вблизи карнизных свесов при резких колебаниях температуры, таянии снега на кровле, сильных осадках и других проблемах с температурой и влажностью в подкровельном пространстве.

У карнизного свеса нижний край подкладочного материала должен отстоять на 20-30 миллиметров от сгиба металлической карнизной планки.

Рис.8
Монтаж подкладочного ковра

Подкладочный ковер, фиксируемый механически, монтируется на скате от карниза к коньку (то есть снизу вверх) с нахлестом соседних полотен как в продольном, так и в поперечном направлении. Для материалов ANDEREP от ТехноНИКОЛЬ продольный перехлест составляет 10 сантиметров, а поперечный - 15 см.

Если используются подкладочные материалы BiCARD и их аналоги на органической основе, то величина нахлеста зависит от уклона скатов крыши. Если угол наклона скатов меньше 30 градусов, то необходим нахлест как минимум в 60 см. При более значительном уклоне ската достаточно нахлеста в 10 см.

Полотна подкладочного материала при монтаже раскатываются параллельно карнизу крыши и фиксируются к сплошному настилу кровельными гвоздями с шагом в 20-25 сантиметров. Стыки полотен следует проклеить мастикой ФИКСЕР, наложив ее в месте нахлеста слоем в 200-300 миллиметров шириной.

В местностях с умеренными перепадами температуры и относительно невысоким уровнем осадков (Центральный, Северо-Западный, Приволжский, Южный и Северокавказский федеральные округа) существует возможность сократить расход подкладочных материалов. При использовании Шингласа с нарезкой типа Бобровый Хвост, Соната, Трио или Аккорд разрешается монтировать подкладочный ковер только по периметру крыши (полосами в 50 см), вдоль карнизных свесов и в ендовах, а также в других местах, где велик риск протечки - например, у мансардных окон и сквозных выходов через кровлю (вентиляционные шахты, дымоходы, коммуникации). Однако при этом уменьшается срок гарантии на мягкую кровлю.

За пределами перечисленных федеральных округов данное условие не действует и укладка подкладочных материалов по всей площади скатов является обязательной.

Усиление фронтонного свеса

Рис.9
ТехноНиколь

Для усиления фронтонного свеса применяются торцевые фронтонные планки из металла. Они крепятся поверх подкладочного ковра гвоздями, как продемонстрировано на рис. 9. Гальванизированные кровельные гвозди вбиваются на расстоянии 12-15 сантиметров в шахматном порядке.

Соседние фронтонные планки укладываются с перехлестом в 3-5 см. В этом месте расстояние между гвоздями должно составлять не более 2-3 сантиметров.

Непосредственно перед монтажом подходящих к фронтону листов черепицы торцевая планка промазывается мастикой ФИКСЕР, а верхний угол листа подрезается.

Подготовка ендовы

Существует два метода монтажа гибкой черепицы Shinglas в ендове. Открытый метод укладки SHINGLAS требует обязательного использования ковра для ендовы, а метод подреза позволяет обойтись без него.

Открытый метод

Рис.10
Подготовка ендовы

Ковер для ендовы ТехноНИКОЛЬ укладывается поверх самоклеящегося подкладочного материала, уже смонтированного в ендове в ходе сплошной или частичной гидроизоляции скатов (см. выше раздел «Монтаж гидроизоляционных материалов»). Схема укладки ковра показана на рис. 10. Ковер для ендовы монтируется вдоль ее оси, обозначенной цифрой 1, с горизонтальным смещением на 20-30 миллиметров. С нижней стороны ковер для ендовы необходимо промазать мастикой ФИКСЕР, слоем шириной в 100 мм по всему периметру.

Кроме специального ковра при открытом методе укладки гибкой черепицы в ендове можно использовать стальной лист с поверхностью, устойчивой к коррозии. Металлический лист вместо ендового ковра - наиболее подходящий вариант для регионов с долгим и жарким летом.

Специальный ковер или стальной лист прибиваются с помощью гвоздей с промежутком в 200-250 миллиметров и отступом от края ендовы на 20-30 мм с каждой стороны.

Лучше всего укладывать полотна гидроизоляционного материала встык, чтобы ковер получился сплошным. Если же это невозможно, то допускается монтаж ковра с 30-сантиметровым нахлестом. Швы в местах нахлеста следует тщательно проклеить.

Метод подреза

Если используется этот метод, то ни ковер для ендовы, ни металлический лист не требуются. Сам монтаж гибкой черепицы способом подреза рассмотрен в инструкции ниже.

Разметка ската

Рис.11
Разметка ската

Для правильного монтажа Шингласа рекомендуется нанести на настил, служащий основанием для гибкой черепицы, разметочные линии. Они выполняют направляющую функцию. Вертикальные линии отстоят друг от друга на ширину одного листа черепицы, а горизонтальные - на пять рядов (см. рисунок).

Разметочные линии служат также для выравнивания листов, но не являются ориентиром для их крепления гвоздями. Фиксация черепицы должна осуществляться по схеме, приведенной в следующем разделе инструкции.

Монтаж гибкой черепицы SHINGLAS

Советы по монтажу Шинглас

Шинглас с различными цветовыми кодами нельзя использовать на кровле одного и того же здания.

Перемешивание черепицы из 5-6 упаковок поможет избежать видимых различий в цветовых оттенках разных частей кровельного покрытия (если этого не сделать, то малозаметная разница цветовых тонов может оказаться различимой на готовой кровле).

В холодную погоду (при уличной температуре ниже 5-10 градусов) Шинглас перед началом монтажа необходимо не менее суток хранить в теплом месте. Температура в помещении должна быть не ниже 20 градусов, и на холод следует выносить не более 5-6 упаковок за один раз. Следующие упаковки можно доставлять на крышу только после того, как уложена черепица из предыдущих.

Самоклеящиеся полосы на гонтах битумной черепицы в холодную погоду нуждаются в разогреве. Для этой цели используется строительный фен.

Крепление рядовой черепицы

Рис.12 (схема крепления листов гвоздями)
Разметка ската
Разметка ската

Листы черепицы на скате крепятся к сплошному настилу кровельными гвоздями, стойкими к коррозии. Эти гвозди с широкой шляпкой вбиваются таким образом, чтобы шляпка не углублялась в поверхность черепичного листа ни прямо, ни наискосок. Нижний край шляпки должен находиться точно на одной линии с поверхностью черепицы (см. верхнее изображение на рис. 12).

Необходимое число гвоздей зависит от угла наклона скатов, а также от коллекции SHINGLAS и формы нарезки черепицы. Рекомендуемое положение гвоздей для разных серий Шингласа показано на рис. 12.

Важно:  гибкая черепица серий ДЖАЗ и КАНТРИ монтируется с нахлестом, поэтому на стыке два соседних листа фиксируются одним гвоздем. Чтобы правильно определить место фиксации, следует ориентироваться на монтажную линию, которая присутствует на внешней поверхности черепицы этих серий (эта линия наносится в процессе изготовления кровельного материала).

Для крепления кровельных листов серии КОНТИНЕНТ подходят только длинные гвозди с широкой шляпкой (4,5 сантиметра длиной).

Монтаж стартовой полосы

Материал для стартовой полосы выбирается в зависимости от серии SHINGLAS. В одних коллекциях для этой цели используется коньково-карнизная черепица, а в других - стандартная рядовая.

Коньково-карнизная универсальная черепица не требует резки и укладывается клейкой стороной книзу поверх гидроизоляционного подкладочного материала с отступом от сгиба карнизной планки на 10-20 миллиметров. Чем длиннее скат крыши и больше угол его наклона, тем шире должен быть этот отступ.

Рис.13
Фиксация стартовой полосы

Стартовая полоса для Шингласа с формой нарезки Аккорд, Бобровый Хвост, Соната или Трио изготавливается из обычных черепичных листов, от которых отрезаются лепестки. С нижней стороны вся поверхность полосы, за исключением клейкого слоя, покрывается слоем мастики, после чего приклеивается точно так же, как описано выше.

Под мягкую кровлю с нарезкой Континент и Драконий зуб стартовая полоса делается из гонтов рядовой черепицы без отрезания лепестков.

Укладка первого и следующих рядов Шингласа

Вести укладку листов мягкой кровли рекомендуется начиная с середины ската. Это упрощает выравнивание гонтов, особенно на длинных скатах. Первый ряд черепицы начинается от стартовой полосы с промежутком в 10-20 миллиметров между нею и нижним краем кровельных листов.

Укладка следующих рядов ведется снизу вверх по диагонали.

Особенности монтажа рядовой черепицы в зависимости от формы нарезки продемонстрированы на рис. 14 и 15.

Рис.14

Вестерн и Соната
Для формы нарезки Соната и Вестерн

Аккорд
Для формы нарезки Аккорд

Бобровый хвост
Для формы нарезки Бобровый хвост

Рис.15

Трио
Для формы нарезки Трио

Драконий зуб
Для формы нарезки Драконий зуб

Континент
Для формы нарезки Континент

Второй ряд укладывается от середины ската со сдвигом в ту или иную сторону на ширину половины лепестка. Вести монтаж от центра ската можно в любую сторону - направо или налево.

Нижний край лепестков после фиксации второго ряда черепицы гвоздями должен совпасть с верхним краем вырезов в предыдущем ряду.

Точно так же, со сдвигом на пол-лепестка и выравниванием по вырезам предыдущего ряда, укладывается третий ряд гонтов и все последующие.

На рис. 16 показан вариант монтажа гибкой черепицы Shinglas от середины ската полосами, а на рис. 17 - в форме пирамиды.

Рис.16
Укладка гибкой черепицы SHINGLAS

Рис.17
Укладка гибкой черепицы Шинглас

При ливне или косом дожде возрастает опасность протечек влаги по краю крыши. Чтобы этого избежать, желательно проклеивать гонты Шингласа вдоль края кровли мастикой ФИКСЕР на ширину 100 миллиметров.

У фронтона углы гонтов, подходящих к торцевой планке, необходимо подрезать, как указано выше, на рис. 9. Это делается для организации правильного стока воды с кровли.

Шинглас серий КАНТРИ, РАНЧО и ДЖАЗ имеет ряд особенностей. Гонты этих коллекций укладываются не с равным смещением между рядами, а с произвольным сдвигом от 150 до 850 миллиметров. Сдвиг должен постоянно меняться, чтобы в результате на кровле получился абстрактный рисунок.

Устройство ендовы

Открытый способ укладки черепицы в ендове

Рядовые листы мягкой кровли монтируются в произвольном порядке от края ендовы к ее оси (рис. 18, метка 1). Черепица укладывается непосредственно на ендовый гидроизоляционный ковер ТехноНИКОЛЬ или металлический лист и доводится до линии подреза, обозначенной на рисунке цифрой 3.

Каждый кровельный лист сверху помимо обычной фиксации крепится дополнительными гвоздями. Однако эти гвозди нельзя вбивать ближе, чем в 300 миллиметрах от оси ендовы (рис. 18, 2).

Когда черепица в ендове уложена, на ее поверхности по обе стороны от оси с помощью мелованной отбивки проводятся линии, по которым отрезается излишек черепичных гонтов. При резке черепицы обязательно следует подкладывать доску, дабы избежать повреждений гидроизоляции в ендове.

Каждый лист мягкой кровли в ендове нужно подрезать для отбоя воды и покрывать с внутренней стороны клейкой мастикой на ширину 100 миллиметров (там, где отсутствует самоклеящаяся полоса, см. рис. 18, 5).

Рис.18
Устройство ендовы

Если скаты крыши неодинаковы по площади, конфигурации и углу наклона, в ендову с них может поступать разный объем воды. В этом случае желоб ендовы должен быть сдвинут в ту сторону, откуда сток воды меньше. Такое смещение компенсирует подмыв в месте стыка гидроизоляционного ковра и черепичного покрытия в ендове.

Желоб ендовы может иметь различную ширину - в интервале от 50 до 150 миллиметров. Если дом расположен в лесу или под кронами высоких деревьев, желоб следует делать шире, чтобы проще было очищать его от падающих веток и листьев.

Способ подреза

При использовании этого метода кровельное покрытие монтируется со стороны ската с меньшим углом наклона в направлении к оси ендовы и далее - с нахлестом на другой скат. Ширина нахлеста составляет как минимум 300 миллиметров от осевой линии в сторону более крутого ската.

Шинглас в ендове крепится так же, как при открытом способе - дополнительными гвоздями с верхней стороны листов, но не ближе 30 сантиметров от осевой линии (рис. 19, метки 1 и 2).

Когда укладка черепицы на скате с меньшим углом наклона завершена, с помощью мелованной отбивки проводится одна линия подреза - в 70-80 миллиметрах от оси ендовы на втором скате (уклон которого больше). Эта линия отмечена на рис. 19 цифрой 3.

Далее по этой линии подрезается черепица, смонтированная в ендове со стороны ската с большей крутизной. Как и при открытом методе, следует покрывать кровельные листы в ендове мастикой с внутренней стороны и подрезать их с целью отбоя воды, как показано на рис. 19, метка 4.

Рис.19
Устройство ендовы

Пересечения скатов (ребра и конек)

Скаты крыши пересекаются в верхней части кровельной конструкции, образуя конек. Кровля сложной конфигурации может иметь также боковые пересечения скатов, которые обычно именуются ребрами. Устройство коньков и ребер (хребтов) крыши осуществляется похожим образом, но способы монтажа могут отличаться в зависимости от серии SHINGLAS и формы нарезки гибкой черепицы.

Первый способ

В комплектацию ряда коллекций SHINGLAS входит универсальная коньково-карнизная черепица. Ее можно разделить по линиям перфорации, получив отдельные элементы для стартовых полос на карнизных свесах, для конька и для других целей.

В данном случае нас интересует коньковая черепица. После разделения универсального листа на три части получается готовый элемент для устройства коньков и ребер, совместимый с гибкой черепицей SHINGLAS типа Аккорд, Вестерн, Драконий Зуб, Соната и Континент.

Ребро. Гонты гибкой черепицы, подходящие к ребру с двух сторон с перехлестом, необходимо подрезать таким образом, чтобы между ними остался промежуток в 50 миллиметров. Мелованной отбивкой проводятся линии на равном расстоянии от хребта по обе стороны от его середины. По этим линиям укладывается коньковая черепица. Монтаж производится снизу вверх, с креплением каждого листа коньковой черепицы кровельными гвоздями - по 2 с обеих сторон, то есть по 4 на лист.

Коньковая черепица укладывается по ребру крыши с нахлестом в 30-50 миллиметров - так, чтобы верхний лист закрывал шляпки гвоздей, которыми зафиксирован предыдущий.

Конек. На коньке кровли монтаж листов коньковой черепицы осуществляется почти так же, как и на ребре - с тем отличием, что укладка ведется в горизонтальной плоскости. Начинать монтаж следует со стороны, противоположной наиболее типичному направлению ветра в той местности, где находится здание.

Второй способ

Для гибкой черепицы с нарезкой типа Бобровый Хвост, Драконий Зуб, Соната и Трио коньковую черепицу можно изготовить из стандартных кровельных листов. Схема выкройки и сгиба листов представлена на рис. 20.

Обратите внимание, что при форме нарезки Соната расположение видимой части (A) и скрытой (B) отличается от остальных вариантов.

Рис.20
Устройство ребер скатов и коньков

Внутренняя сторона коньковой черепицы, изготовленной из рядовой черепицы SHINGLAS при монтаже на ребрах и коньках кровли должна быть покрыта с внутренней стороны мастикой ФИКСЕР - везде за исключением самоклеящихся полос. Помимо этого монтаж ничем не отличается от укладки универсальной коньково-карнизной черепицы.

Важно: при низкой температуре воздуха изгиб коньковых и реберных элементов некоторых коллекций SHINGLAS желательно осуществлять на специальной трубе из металла с подогревом. Диаметр трубы должен составлять порядка 100 миллиметров.

Мягкая кровля из коллекций Ранчо, Кантри и Джаз вообще нельзя изгибать иначе как на разогретой трубе.

Шинглас типа Финская Черепица и Классик специалисты советуют изгибать с применением подогретой металлической трубы при температуре воздуха ниже плюс 5 градусов.

Монтаж Шинглас на конических и купольных крышах

Одним из достоинств мягкой кровли является возможность без особых трудностей смонтировать ее на крыше с криволинейной поверхностью.

Есть два основных варианта монтажа гибкой черепицы Shinglas на кровлях такого типа.

Первый из них - сегментарный. Данный метод предполагает разделение купола или крыши конической формы на отдельные сегменты, которые можно покрыть рядовой черепицей. А между сегментами укладывается коньковая черепица - точно так же, как на хребтах обычной кровли.

Площадь каждого сегмента зависит от конфигурации купола или конуса.

Рис.21
Укладка гибкой черепицы SHINGLAS на купольные и конические поверхности

  1. Металлический наконечник (монтируется после укладки кровельного покрытия).
  2. Разметка ската.
  3. Целый лепесток гибкой черепицы.
  4. Половина лепестка.
  5. Подкладочный гидроизоляционный материал.

По мнению инженеров компании "Вестмет", бесшовный способ монтажа гибкой черепицы на криволинейных поверхностях (рис. 21) является наиболее эффектным и привлекательным с эстетической точки зрения, но в то же время он особенно сложен.

На основание кровли необходимо нанести линии, отстоящие друг от друга на ширину в половину лепестка выбранного типа гибкой черепицы. Эти линии сходятся на вершине конуса или купола.

Гонты гибкой черепицы необходимо разделить на отдельные лепестки и сформировать из них первый ряд кровельного покрытия в соответствии с разметкой.

Следующий ряд монтируется со сдвигом на пол-лепестка с подрезкой черепицы при выходе за линии разметки. Если очередной ряд не удается выложить целыми лепестками, используются лепестки, разделенные пополам (рис. 21 - ряд целых лепестков отмечен цифрой 3, ряд из разрезанных лепестков - цифрой 4).

В верхней части конус или купол закрывается колпаком из металла (при необходимости возможна установка декоративных элементов - в зависимости от пожеланий владельца или назначения общественного здания).

Примыкание к вертикальным поверхностям

Рис.22
Выполнение примыканий

Примыкание кровельного покрытия к стенам, дымовым трубам и другим вертикальным поверхностям требует особого внимания. Правильное устройство примыканий сводит к нулю риск протечек в этих уязвимых местах.

По линии стыка, а в случае с дымовыми трубами и вентиляционными шахтами - по периметру устанавливается треугольная рейка или плинтус. Лучше всего подойдет брус сечением 5 на 5 сантиметров, распиленный по диагонали.

На рис. 22 треугольная рейка обозначена цифрой 1.

Гонты Шингласа, подходящие к примыканию, укладываются поверх треугольной рейки.

Для того, чтобы обеспечить гидроизоляцию примыкания, используется ковер для ендовы от ТехноНИКОЛЬ (рис. 22, 5). Из него выкраиваются полосы как минимум в 50 сантиметров шириной, а по длине - достаточные, чтобы перекрыть всю линию стыка или периметр.

Гидроизоляционный ковер заводится на вертикальную поверхность по меньшей мере на 30 сантиметров. Если по климатическим условиям региона можно предполагать высокий уровень атмосферных осадков в зимний период (и, соответственно, значительное скопление снега на крыше), то рекомендуется сделать более широкую выкройку и поднять гидроизоляционную полосу еще выше.

В случае если стена, дымовая труба, вентиляционная шахта или другая вертикальная поверхность в месте примыкания построена из кирпича, то еще до начала кровельных работ она должна быть оштукатурена, а по необходимости - и загрунтована (праймирована).

В верхней части примыкание накрывается фартуком из металла (рис. 22, 2) и обрабатывается герметиком.

Рис.23
Выполнение примыканий

Выкройки для примыканий гибкой черепицы SHINGLAS к дымовым трубам и вентиляционным шахтам могут быть изготовлены как из ковра для ендовы от ТехноНИКОЛЬ (рис. 23), так и из металлического листа с защитным покрытием (рис. 24).

Рис.24
Выполнение примыканий

За трубами, сечение которых более полуметра следует устраивать разжелобок, дабы избежать избыточного скопления снега.

Рис.25
Выполнение примыканий

Если скат крыши примыкает к стене, на его нижнем крае необходимо смонтировать ливневой отбойник, как показано на рис. 26.

Если скат кровли заканчивается примыканием к стене, в конце ската следует установить ливневой отбойник из металла с антикоррозионным покрытием (рис. 26). Отбойник делается из металла, стойкого к коррозии.

Рис.26
Укладка гибкой черепицы SHINGLAS

Обустройство кровельных проходок

Отверстия, проходящие сквозь кровлю для вывода на крышу труб, антенн, проводов и других коммуникаций, в нижней части герметизируются с использованием проходных элементов, специально предназначенных для этой цели.

Рис.27
Обустройство кровельных проходок

Проходные элементы крепятся к основанию с помощью кровельных гвоздей. Листы черепицы накладываются поверх проходного элемента, после чего обрезаются и прикрепляются к фланцу клеящей мастикой. После этого можно устанавливать нужный в данном месте кровельный выход.

Вместе с гибкой черепицей Шинглас рекомендуется использовать кровельные выходы от компании ТехноНИКОЛЬ.

Вентиляционные выходы производятся в двух вариантах. Изолированные выходы можно применять на крыше зданий, которые служат для жилья или иного использования круглый год, в том числе зимой. Благодаря полиуретановой изоляции в них никогда не замерзает конденсат.

Неизолированные выходы предназначены в основном для теплых регионов, а также для зданий и сооружений, которые используются преимущественно в теплое время года.

Декоративные колпаки улучшают внешний вид вентиляционных выходов. При этом их применение не сказывается на функциональных характеристиках вентиляционной системы. Если даже в колпак, а через него в выход попадают вода, листья и мелкий мусор, они беспрепятственно отводятся в канализационную систему.

С другой стороны, выходы, предназначенные для улучшенной вентиляции непосредственно самой канализации, оборудовать колпаками нежелательно. В холодный период из-за повышенной влажности испарений в колпаке может скапливаться и замерзать конденсат.

Рис.28
Проходной элемент

Рис.29
Проходной элемент

+7 (495) 789-96-72
+7 (495) 989-98-72
(многоканальный)

Мы в соцсетях:
