Общие сведения о водосточной системе Verat

Водосточная система Verat производится отечественной компанией ТехноНиколь из поливинилхлорида (ПВХ) высшего качества. Этот материал обладает абсолютной стойкостью к коррозии, а также к воздействию агрессивных химических веществ, ультрафиолетовых лучей и экстремальных плюсовых и минусовых температур.

Водостоки Verat, которые вы можете купить по выгодной цене в компании Вестмет, обеспечивают эффективный сток воды с поверхности скатных кровель как при атмосферных осадках, так и при таянии снегового покрова, который образуется на крыше в течение зимы. Диаметр полукруглых водосточных желобов системы Verat составляет 125 мм, а диаметр водосточных труб - 82 мм.

В основном водосточная система Verat от компании ТехноНиколь находит применение в строительстве коттеджей, загородных домов и других малоэтажных зданий.

Преимущества водосточной системы Verat

Водостоки для любого климата

Технология производства водостоков Verat и используемые материалы обеспечивают надежную работу системы в температурном диапазоне от минус 50 до плюс 50 градусов, в том числе при резких перепадах температуры. А благодаря стойкости к воздействию ультрафиолетовых лучей водостоки сохраняют привлекательный внешний вид в течение всего срока службы.

Пластиковая водосточная система Verat может использоваться в любой климатической зоне России, включая суровые районы Крайнего Севера и Восточной Сибири с их рекордными морозами, а также в регионах с повышенным уровнем атмосферных осадков.

Легкий монтаж

Гибкая конструкция водостоков Verat позволяет смонтировать систему на зданиях и строениях с любой конфигурацией кровли и фасадов.

Малый вес конструкции

Материал, из которого изготовлены основные элементы водосточной системы (ПВХ) имеет низкую массу. Помимо облегчения монтажа это имеет большое значение в ходе эксплуатации. Водостоки Verat не создают заметной нагрузки на карниз кровли и несущие конструкции фасадов.

Универсальность

Водостоки Verat могут быть смонтированы как на новых домах, так и на уже существующих зданиях в ходе их ремонта или реконструкции.

Надежность

Конструкция водосточной системы предусматривает надежную герметизацию всех стыков между элементами и компенсацию температурного расширения ПВХ при изменении температуры воздуха. Полная герметичность достигается за счет использования специальных защелкивающих элементов и уплотнителей из резины. Такая конструкция является уникальной на отечественном и мировом рынке.

Материал, из которого изготовлены водостоки Verat, обладает исключительной морозостойкостью. Пластиковые водостоки не боятся коррозии и многолетнее воздействие влаги не сказывается на их эксплуатационных качествах. ПВХ отличается также стойкостью к воздействию прямых солнечных лучей и агрессивных химических веществ (которых немало в воздухе и дождевой воде в условиях современных городов).

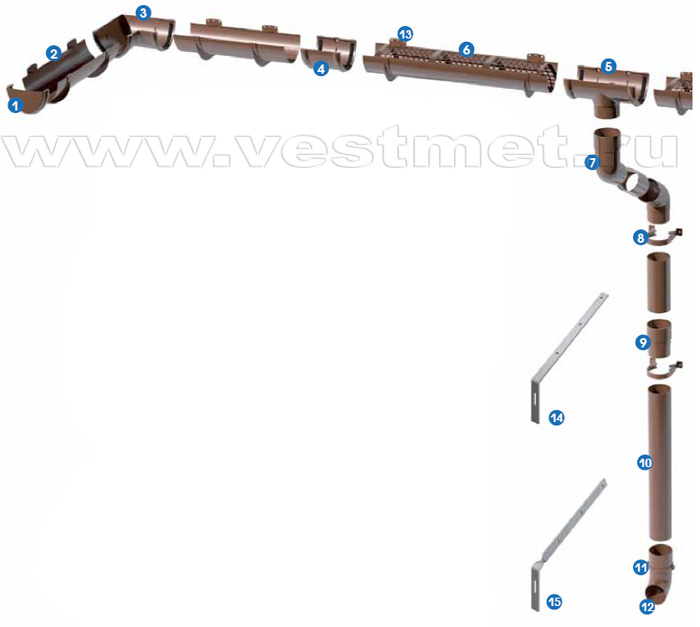

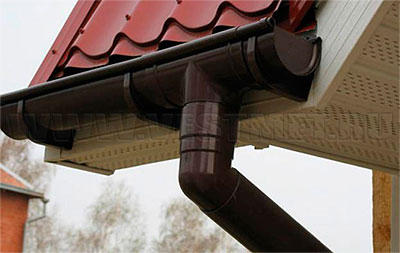

Пластиковая водосточная система Verat

  • 1 Заглушка желоба
  • 2 Водосточный желоб
  • 3 Универсальный угол
  • 4 Соединитель желоба
  • 5 Воронка водоприемная
  • 6 Решетка защитная
  • 7 Универсальное колено
  • 8 Хомут для фиксации трубы
  • 9 Муфта соединительная
  • 10 Водосточная труба
  • 11 Универсальный хомут (с дюбелем)
  • 12 Слив водосточный
  • 13 Кронштейн пластиковый

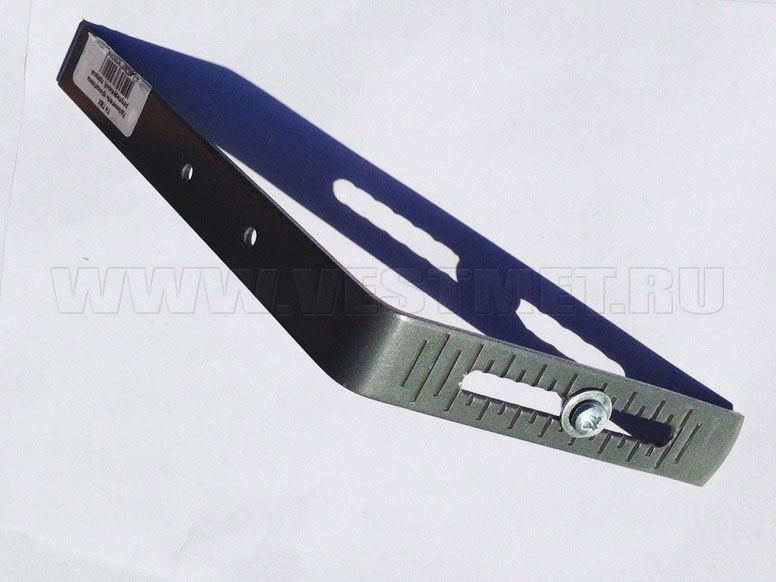

  • 14 Прямой удлинитель кронштейна
  • 15 Боковой удлинитель кронштейна
Материал: Поливинилхлорид (ПВХ)
Цветовая палитра: Цвета
Диапазон допустимых температур: от –50 °С до +50 °С
Гарантия производителя: 30 лет
Диаметр: Водосточная труба — 82 мм,
Водосточный желоб — 125 мм.
Длина: Водосточная труба — 3 м,
Водосточный желоб — 3 м.

Конструкция водосточной системы Верат

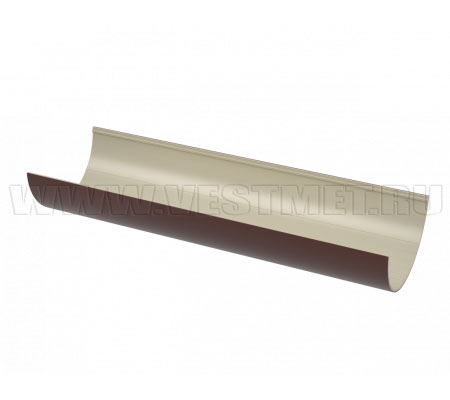

Водосточный желоб

Желоб водосточный

Обеспечивает сбор дождевой и талой воды с крыши. Крепится на кронштейнах, смонтированных вдоль карнизов кровли с шагом 60-90 сантиметров и уклоном в 10 мм на 3,5 м.

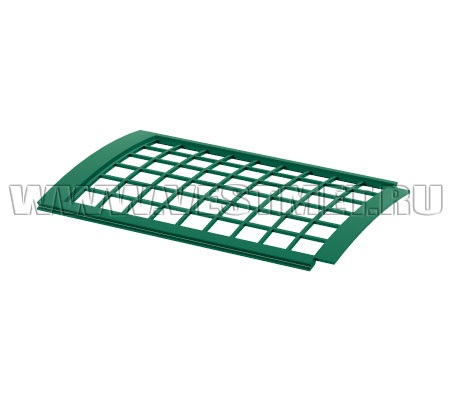

Защитная решетка

Решетка защитная

Препятствует засорению водостоков, не допуская попадания в систему листьев, веток и другого мусора, который может оказаться на крыше.

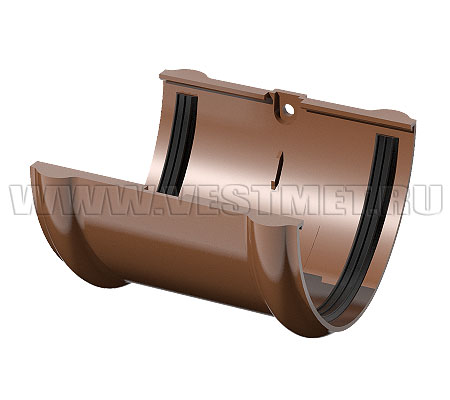

Соединитель желоба

Соединитель водосточных желобов

Используется для герметичного соединения соседних желобов. Места стыка герметизируется благодаря уплотнителю из резины.

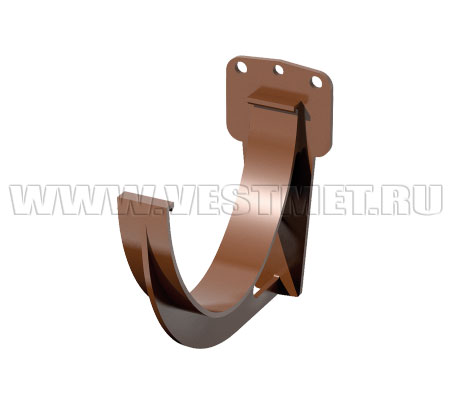

Кронштейн пластиковый

Пластиковый кронштейн

Применяется для фиксации водосточного желоба на крыше, имеющей лобовую доску либо на кровлях без такой доски (с использованием удлинителя).

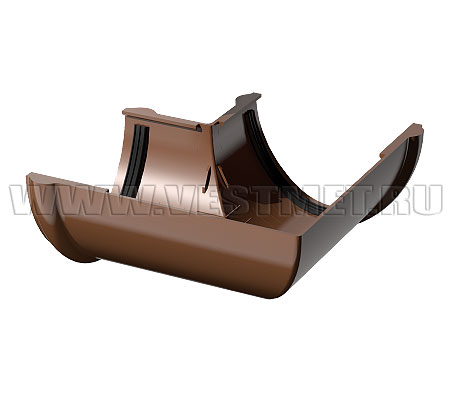

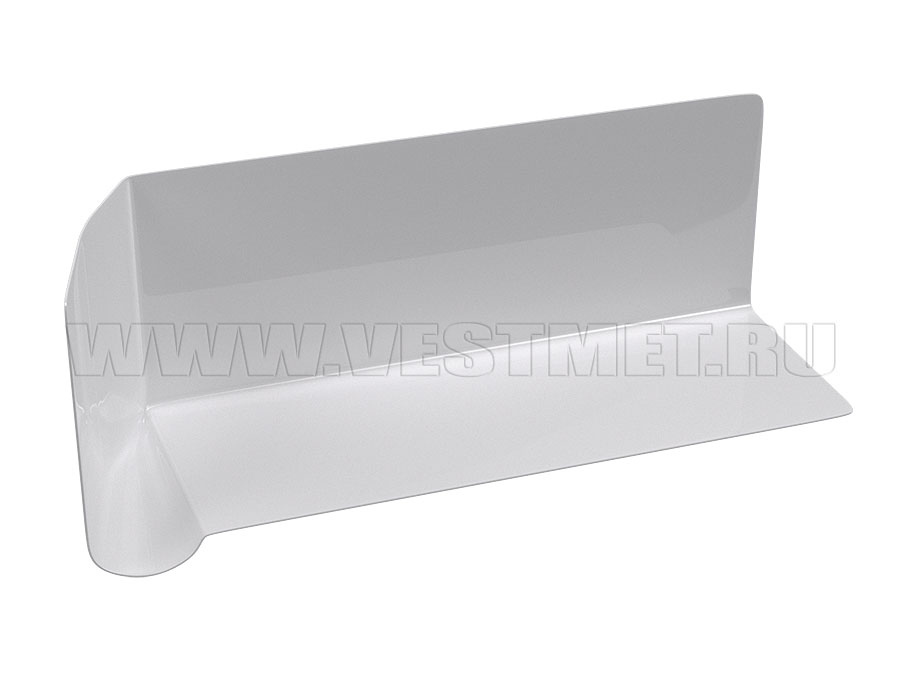

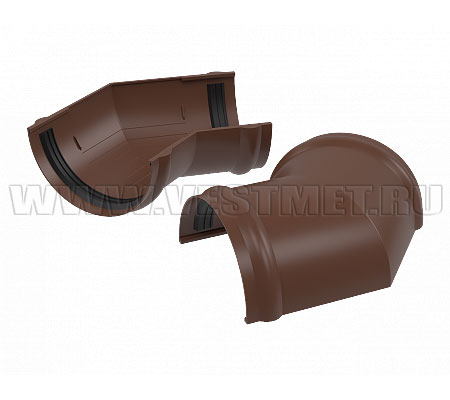

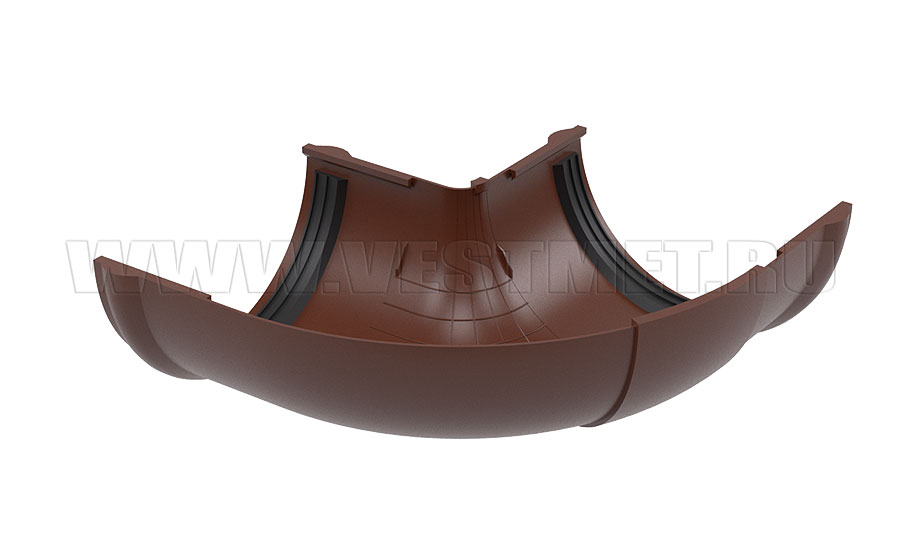

Угол универсальный

Универсальный угол

Устанавливается на внутренних и наружных углах крыши с целью изменения направления водного потока.

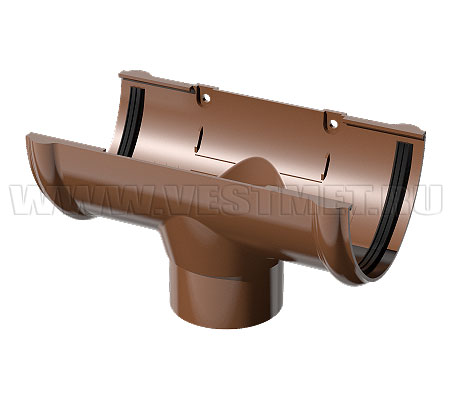

Водоприемная воронка

Воронка водоприемная

Предназначена для соединения желоба с водосточной трубой и перенаправления водного потока из горизонтальной плоскости в вертикальную.

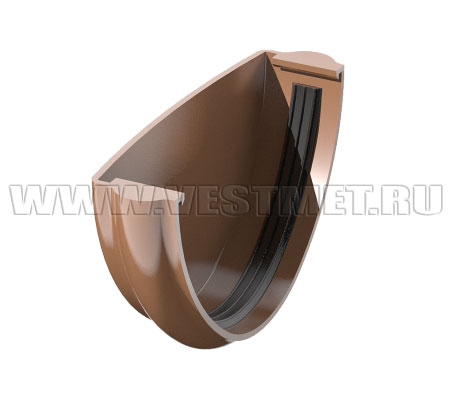

Заглушка желоба

Заглушка водосточного желоба

Герметично закрывает торцы желоба.

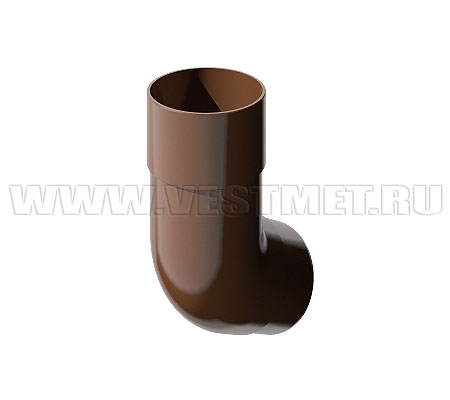

Колено универсальное

Универсальное колено

Изменяет направление потока воды. Используется также в тех случаях, когда необходимо обогнуть выступающие элементы на фасаде здания.

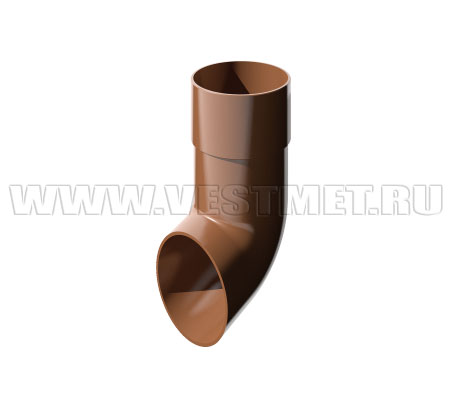

Водосточный слив

Слив водосточный

Предназначен для отвода потока воды из водосточной трубы. Благодаря водосточному сливу вода выливается на землю в стороне от цоколя здания.

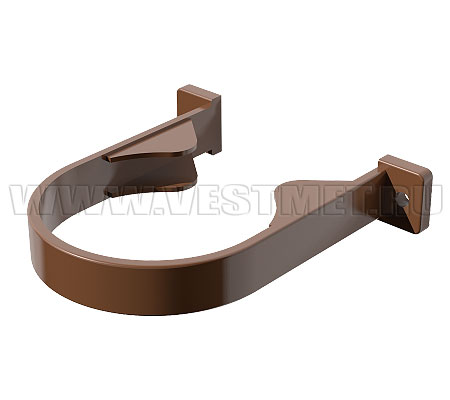

Хомут крепления трубы

Хомут крепления трубы

Применяется для крепления водосточной трубы непосредственно к фасаду здания.

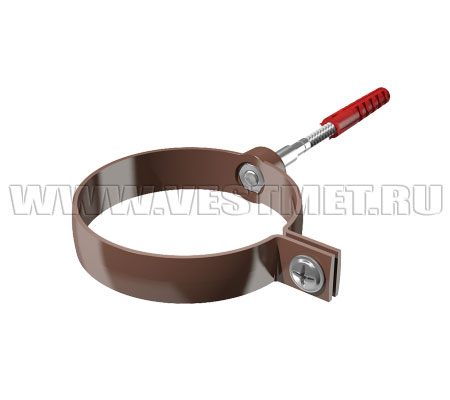

Хомут универсальный

Универсальный хомут

Используется для фиксации трубы на определенном расстоянии от стены. В конструкцию хомута входит дюбель, с помощью которого элемент крепится к фасаду.

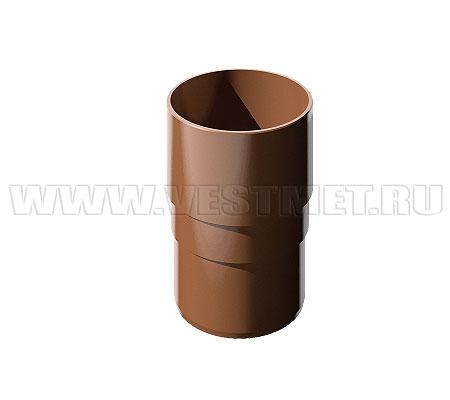

Соединительная муфта

Муфта соединительная

Предназначена для соединения водосточных труб на фасадах зданий, высота которых от цоколя до карниза превышает длину трубы. Муфта скрепляет трубы герметически и компенсирует изменение геометрических размеров стыкующихся элементов в результате температурного расширения.

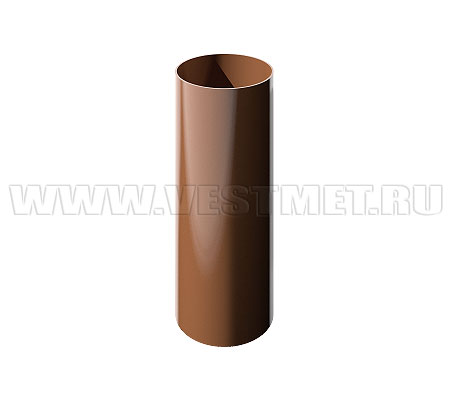

Водосточная труба

Труба водосточная

Основной элемент водосливной системы, обеспечивающий сток воды с кровли на землю.

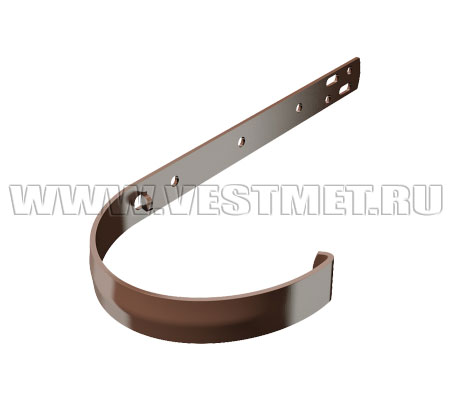

Кронштейн желоба

Металлический кронштейн желоба

Применяется для фиксации водосточных желобов к стропильным балкам кровли.

Транспортировка, хранение и уход

Транспортировка пластиковых водостоков Verat может осуществляться всеми видами транспорта. При этом должны строго соблюдаться действующие для соответствующих транспортных средств правила грузоперевозок.

В ходе погрузки и разгрузки изделий их ни в коем случае нельзя бросать и деформировать. Не следует допускать также трения изделий между собой и о сторонние поверхности, ударов и других действий, которые могут привести к повреждениям. Для транспортировки упакованную продукцию необходимо укладывать на ровную поверхность, не допуская соприкосновения с выступающими элементами, углами и т.п. Для подъема изделий в ходе погрузочно-разгрузочных работ можно применять лишь гибкие мягкие стропы.

Хранить элементы водосточной системы Verat следует в местах, исключающих попадание на них прямых солнечных лучей. Лучше всего складировать водостоки в закрытых помещениях, однако можно держать их и на открытом воздухе под навесом. Пластиковые водостоки хранятся на стеллажах, причем шаг между опорными подкладками должен быть не больше метра. Допустимая длина свободных концов конструкционных элементов - не более 0,5 м, а безопасное расстояние от нагревательных приборов - не меньше 1 м. Максимальная высота штабеля также составляет 1 метр.

Распаковывать водостоки Verat можно при температуре от +15 градусов и выше. Если до этого пластиковые элементы хранились при более низкой плюсовой температуре, то их до распаковки и начала монтажных работ необходимо выдержать в тепле в течение 12 часов, а после хранения при минусовой температуре этот срок следует увеличить как минимум до 1 суток.

Уход за водосточной системой Verat сводится главным образом к периодической очистке ее от загрязнений и засоров. Листва, ветки падающие с деревьев, другие посторонние предметы мешают стоку воды и снижают эффективность водосточной системы. Для противодействия засорению водостоки оборудуются защитными решетками, но их также необходимо очищать как минимум дважды в год - весной после таяния снегов и осенью до наступления морозов.

Обычную грязь, которая не смывается естественным током воды, рекомендуется удалять щеткой, в том числе с применением специальных моющих средств - но обычно для промывки водостоков достаточно простого мыльного раствора.

Монтаж водосточной системы

Необходимые инструменты

Для выполнения точной разметки:
– карандаш;
– рулетка;
– линейка складная.

Для монтажа кронштейнов:
– шнур (шпагат);
– ватерпас;
– строительный уровень.

Для фиксации кронштейнов:
– отвертка;
– дрель;
– шуруповерт.

Для резки элементов конструкции:
– ручная пила;
– ножовка;
– режущая коробка (стусло) для перпендикулярной резки.

Расчет расхода материалов

1. Водосточные желоба

Чтобы получить число необходимых желобов, следует общую длину карнизных свесов в метрах разделить на 3.

2. Угловые элементы

Количество угловых элементов должно совпадать с числом внутренних и наружных углов кровли.

3. Кронштейны и удлинители

3.1 При фиксации кронштейнов к лобовой доске

Число необходимых кронштейнов вычисляется путем деления общей длины карнизных свесов в метрах на 0,6.

3.2 При фиксации кронштейнов с применением удлинителей

3.21 Если прямой удлинитель фиксируется поверх стропила

Число удлинителей должно быть равно количеству кронштейнов, а оно, в свою очередь - числу стропил.

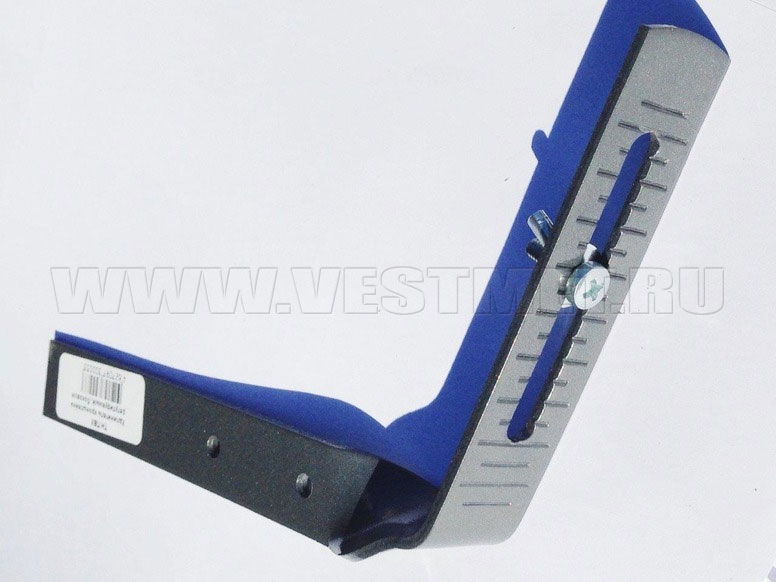

3.22 Боковой удлинитель фиксируется сбоку стропила

Расчет производится аналогично - количество боковых удлинителей и кронштейнов равняется числу стропил.

4. Заглушки желобов

Чтобы определить необходимое количество заглушек, необходимо вычесть из общего числа карнизных свесов количество имеющихся на кровле углов и умножить получившуюся цифру на 2.

5. Колено универсальное

Количество универсальных колен должно вдвое превышать количество водоприемных воронок.

6. Водоприемные воронки

Необходимое количество воронок определяется путем деления общей площади скатов кровли в квадратных метрах на 50 (то есть требуется не менее одной водосливной воронки на 50 кв. м ската). При этом на каждом скате крыши должно быть не меньше одной воронки.

7. Водосточные трубы

Для определения необходимого количества водосточных труб следует высоту стены в метрах разделить на 3 и полученную цифру умножить на количество водосливных воронок.

Порядок монтажа

Основные принципы монтажа

Основные принципы установки водостоков:

Наклон желоба для свободного стока воды должен составлять 10 мм на 3,5 метра длины.
Вода с капельника должна стекать в среднюю треть водостока.
На рисунке показана схема монтажа водостока на крыше с мягким кровельным покрытием. Специалисты компании "Вестмет" обращают ваше внимание на то, что вылет крюка должен находиться на 10 мм ниже воображаемой черты, продолжающей линию поверхности кровли.

Основные принципы монтажа В первую очередь следует наметить точки установки водоприемных воронок и с отступом в 100-150 миллиметров от них закрепить кронштейны.
Следует иметь в виду, что длина водосточного желоба в системе Verat составляет 3 метра.
Далее необходимо зафиксировать кронштейны водосточного желоба по углам карниза кровли и натянуть между ними шнур.
По линии, отмеченной шпагатом, закрепить остальные кронштейны с шагом примерно в 60 см, начиная от водоприемной воронки.
Для водосточной системы Verat предусмотрено три варианта фиксации желобов - крепление к лобовой доске кровли, крепление поверх стропил кровли с использованием прямого удлинителя и крепление к стропилам сбоку с применением бокового удлинителя. Последний метод применяется только после завершения монтажа кровельного покрытия.
Основные принципы монтажа При соединении с водоприемной воронкой желоб вставляется в нее по направлению «изнутри-наружу» до линии, отмеченной на внутренней поверхности воронки. О герметичном закреплении стыкующихся элементов говорит защелкивание фиксирующего элемента водоприемной воронки.
Основные принципы монтажа На торце желоба нужно закрепить заглушку, которая фиксируется до щелчка.
Основные принципы монтажа Желоба устанавливаются, как показано на схеме - до защелкивания с фиксирующим элементом пластикового кронштейна.
Основные принципы монтажа Соседние водосточные желоба стыкуются с помощью соединителя желобов. Желоб вставляется в соединитель до отмеченной на нем линии и защелкивается фиксирующим элементом желоба.
Основные принципы монтажа Существует два способа фиксации водосточных труб на фасаде здания.
Первый - с использованием хомута крепления трубы. В этом случае водосточная труба прикрепляется непосредственно к несущей стене, практически без зазора.
Второй - с использованием хомута с дюбелем (универсального хомута). Такой метод дает возможность монтировать трубы на произвольном расстоянии от стены, в том числе на фасадах сложной конфигурации.
Основные принципы монтажа Водосточные трубы стыкуются друг с другом с использованием соединительной муфты, которая должна быть закреплена на стене хомутом (обычным или с дюбелем).
Основные принципы монтажа Монтаж водосточной системы завершается установкой слива на водосточную трубу. Он также крепится к стене с помощью хомута.
