Мансардные окна поставляются в стандартных размерах. Их нужно учитывать уже на этапе проектирования кровли. Расстояние между балками стропил в месте установки делают на 4-6 см больше ширины рамы. Для установки окон большого размера выполняют подгонку стропил.

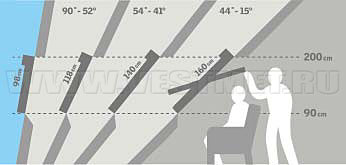

Оптимальная высота створки зависит от угла наклона ската: чем он меньше, тем длиннее должна быть створка.
Площадь остекления должна составлять 10% от площади помещения. Ее делят на площадь одного стеклопакета и получают общее количество.
Рекомендованный размер окна для жилого помещения — 78х98 см или больше.
Чтобы рассчитать количество окон по площади помещения, воспользуйтесь таблицей.
Модель и внешний размер | CR02 |
CR04 |
FR04 |
FR06 |
MR04 |
MR06 |
MR08 |
MR10 |
PR06 |
PR08 |
SR06 |
SR08 |
CK02 |
CK04 |
FK04 |
FK06 |
MK04 |
MK06 |
MK08 |
MK10 |
PK06 |
PK08 |
SK06 |
SK08 |
|
55x78 |
55x98 |
66x98 |
66x118 |
78x98 |
78x118 |
78x140 |
78x160 |
94x118 |
94x140 |
114x118 |
114x140 |
|
Площадь остекления окна в м2 | 0,22 |
0,29 |
0,38 |
0,48 |
0,47 |
0,59 |
0,73 |
0,85 |
0,75 |
0,92 |
0,95 |
1,16 |
1 окно освещает площадь в м2 | 2,2 |
2,9 |
3,8 |
4,8 |
4,7 |
5,9 |
7,3 |
8,5 |
7,5 |
9,2 |
9,5 |
11,6 |
Пример: при площади комнаты в 17 м2 площадь остекления составит 1,7 м2. Для нее вы можете выбрать 3 окна MK06/MR06 с площадью створки 0,59 м2 (0,59*3=1,77 м2) или 2 окна SK06/SR06 с площадью створки 0,9 м2 (0,9*2=1,8 м2).
Velux предлагает несколько видов стеклопакета: теплосберегающие, ударопрочные, с дополнительными покрытиями.
• Хорошо •• Отлично ••• Превосходно ✔ - Встроено в стеклопакет
Характеристики стеклопакетов | --50R |
--73R или --70 |
--86 |
Теплоизоляция Зависит от количества камер, которое имеет выбранный стеклопакет. Дополнительно улучшается за счет утепления периметра и напыления Low-E со свойствами энергосбережения. |
• |
• |
••• |
Звукоизоляция Зависит от количества камер стеклопакета и контуров уплотнения. |
• |
•• |
••• |
Безопасность в помещении Velux использует внутреннее стекло «триплекс», которое даже в случае повреждения не образует острых осколков за счет ламинации. |
✔ |
✔ |
|
Защита снаружи Наружное стекло — закаленное, ударопрочное. Выдерживает высокую снеговую нагрузку, град, сильный ветер. |
✔ |
✔ |
✔ |
Защита от УФ-лучей Защитит мебель и интерьер от выгорания даже в помещениях, которые выходят на солнечную сторону. Стекло «триплекс» не пропускает ультрафиолет. |
✔ |
✔ |
|
Чистота и отсутствие росы Дополнительные покрытия на внешнем стекле препятствуют его загрязнению, появлению на нем росы. Стекло дольше остается чистым. |
✔ |
Качество монтажа определяет надежность и удобство использования мансардного окна. При установке используются оклады, которые обеспечивают гидроизоляцию участков стыка с кровельной конструкцией. Также можно купить дополнительный комплект для гидро-, теплоизоляции, электрику для автоматизации, маркизы, рольставни, шторы или жалюзи для его оформления.
Модель окна |
Размер окна |
Водонепроницаемый оклад для профилированного/ плоского кровельного материала |
Продукция для монтажа |
Шторы, жалюзи, рольставни |
Маркизет, ручное управление |
Электрика |
|
Линия VELUX OPTIMA | GZR GLR GLP |
MR08 |
EWR/ESR MR08 |
BDX BBX BFX LSG LSC Код размера с буквой K |
Код размера с буквой K |
MIV MR00 |
AMC 100 KLR 200 |
Линия VELUX PREMIUM | GGL GGU GPL GPU |
MK08 |
EDW/EDS MK08 |
MHL
MK00 |
KUX KMX KLR 200 |
Velux устанавливает отдельные сроки гарантии для разных видов продукции и условий монтажа. Гарантия начинает действовать с момента покупки. При отсутствии документов, подтверждающих покупку, гарантия действует с момента производства изделия.
