Устройство ендовы

Открытый способ укладки черепицы в ендове

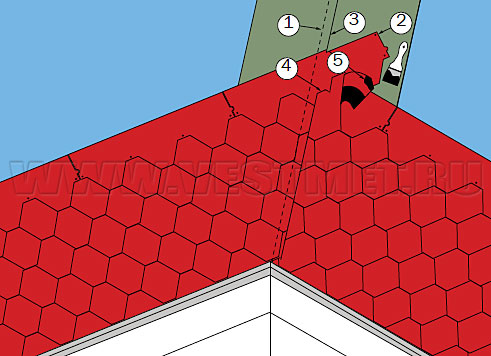

Рядовые листы мягкой кровли монтируются в произвольном порядке от края ендовы к ее оси (рис. 18, метка 1). Черепица укладывается непосредственно на ендовый гидроизоляционный ковер ТЕХНОНИКОЛЬ или металлический лист и доводится до линии подреза, обозначенной на рисунке цифрой 3.

Каждый кровельный лист сверху помимо обычной фиксации крепится дополнительными гвоздями. Однако эти гвозди нельзя вбивать ближе, чем в 300 миллиметрах от оси ендовы (рис. 18, 2).

Когда черепица в ендове уложена, на ее поверхности по обе стороны от оси с помощью мелованной отбивки проводятся линии, по которым отрезается излишек черепичных гонтов. При резке черепицы обязательно следует подкладывать доску, дабы избежать повреждений гидроизоляции в ендове.

Каждый лист мягкой кровли в ендове нужно подрезать для отбоя воды и покрывать с внутренней стороны клейкой мастикой на ширину 100 миллиметров (там, где отсутствует самоклеящаяся полоса, см. рис. 18, 5).

Рис.18
Устройство ендовы

Если скаты крыши неодинаковы по площади, конфигурации и углу наклона, в ендову с них может поступать разный объем воды. В этом случае желоб ендовы должен быть сдвинут в ту сторону, откуда сток воды меньше. Такое смещение компенсирует подмыв в месте стыка гидроизоляционного ковра и черепичного покрытия в ендове.

Желоб ендовы может иметь различную ширину - в интервале от 50 до 150 миллиметров. Если дом расположен в лесу или под кронами высоких деревьев, желоб следует делать шире, чтобы проще было очищать его от падающих веток и листьев.

Способ подреза

При использовании этого метода кровельное покрытие монтируется со стороны ската с меньшим углом наклона в направлении к оси ендовы и далее - с нахлестом на другой скат. Ширина нахлеста составляет как минимум 300 миллиметров от осевой линии в сторону более крутого ската.

Шинглас в ендове крепится так же, как при открытом способе - дополнительными гвоздями с верхней стороны листов, но не ближе 30 сантиметров от осевой линии (рис. 19, метки 1 и 2).

Когда укладка черепицы на скате с меньшим углом наклона завершена, с помощью мелованной отбивки проводится одна линия подреза - в 70-80 миллиметрах от оси ендовы на втором скате (уклон которого больше). Эта линия отмечена на рис. 19 цифрой 3.

Далее по этой линии подрезается черепица, смонтированная в ендове со стороны ската с большей крутизной. Как и при открытом методе, следует покрывать кровельные листы в ендове мастикой с внутренней стороны и подрезать их с целью отбоя воды, как показано на рис. 19, метка 4.

Рис.19
Устройство ендовы

Пересечения скатов (ребра и конек)

Скаты крыши пересекаются в верхней части кровельной конструкции, образуя конек. Кровля сложной конфигурации может иметь также боковые пересечения скатов, которые обычно именуются ребрами. Устройство коньков и ребер (хребтов) крыши осуществляется похожим образом, но способы монтажа могут отличаться в зависимости от серии SHINGLAS и формы нарезки гибкой черепицы.

Первый способ

В комплектацию ряда коллекций SHINGLAS входит универсальная коньково-карнизная черепица. Ее можно разделить по линиям перфорации, получив отдельные элементы для стартовых полос на карнизных свесах, для конька и для других целей.

В данном случае нас интересует коньковая черепица. После разделения универсального листа на три части получается готовый элемент для устройства коньков и ребер, совместимый с гибкой черепицей SHINGLAS типа Аккорд, Вестерн, Драконий Зуб, Соната и Континент.

Ребро. Гонты гибкой черепицы, подходящие к ребру с двух сторон с перехлестом, необходимо подрезать таким образом, чтобы между ними остался промежуток в 50 миллиметров. Мелованной отбивкой проводятся линии на равном расстоянии от хребта по обе стороны от его середины. По этим линиям укладывается коньковая черепица. Монтаж производится снизу вверх, с креплением каждого листа коньковой черепицы кровельными гвоздями - по 2 с обеих сторон, то есть по 4 на лист.

Коньковая черепица укладывается по ребру крыши с нахлестом в 30-50 миллиметров - так, чтобы верхний лист закрывал шляпки гвоздей, которыми зафиксирован предыдущий.

Конек. На коньке кровли монтаж листов коньковой черепицы осуществляется почти так же, как и на ребре - с тем отличием, что укладка ведется в горизонтальной плоскости. Начинать монтаж следует со стороны, противоположной наиболее типичному направлению ветра в той местности, где находится здание.

Второй способ

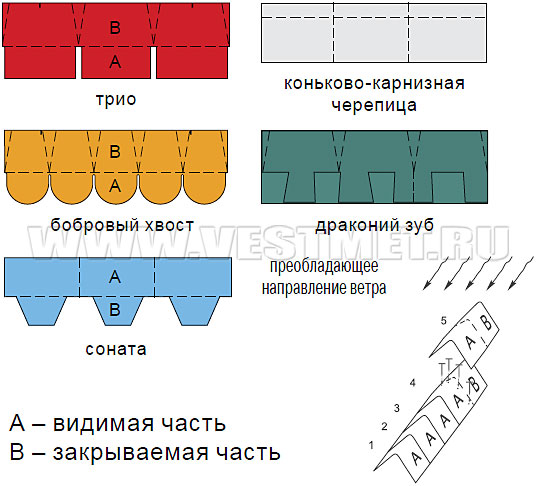

Для гибкой черепицы с нарезкой типа Бобровый Хвост, Драконий Зуб, Соната и Трио коньковую черепицу можно изготовить из стандартных кровельных листов. Схема выкройки и сгиба листов представлена на рис. 20.

Обратите внимание, что при форме нарезки Соната расположение видимой части (A) и скрытой (B) отличается от остальных вариантов.

Рис.20
Устройство ребер скатов и коньков

Внутренняя сторона коньковой черепицы, изготовленной из рядовой черепицы SHINGLAS при монтаже на ребрах и коньках кровли должна быть покрыта с внутренней стороны мастикой ФИКСЕР - везде за исключением самоклеящихся полос. Помимо этого монтаж ничем не отличается от укладки универсальной коньково-карнизной черепицы.

Важно: при низкой температуре воздуха изгиб коньковых и реберных элементов некоторых коллекций SHINGLAS желательно осуществлять на специальной трубе из металла с подогревом. Диаметр трубы должен составлять порядка 100 миллиметров.

Мягкая кровля из коллекций Ранчо, Кантри и Джаз вообще нельзя изгибать иначе как на разогретой трубе.

Шинглас типа Финская Черепица и Классик специалисты советуют изгибать с применением подогретой металлической трубы при температуре воздуха ниже плюс 5 градусов.

Монтаж Шинглас на конических и купольных крышах

Одним из достоинств мягкой кровли является возможность без особых трудностей смонтировать ее на крыше с криволинейной поверхностью.

Есть два основных варианта монтажа гибкой черепицы Shinglas на кровлях такого типа.

Первый из них - сегментарный. Данный метод предполагает разделение купола или крыши конической формы на отдельные сегменты, которые можно покрыть рядовой черепицей. А между сегментами укладывается коньковая черепица - точно так же, как на хребтах обычной кровли.

Площадь каждого сегмента зависит от конфигурации купола или конуса.

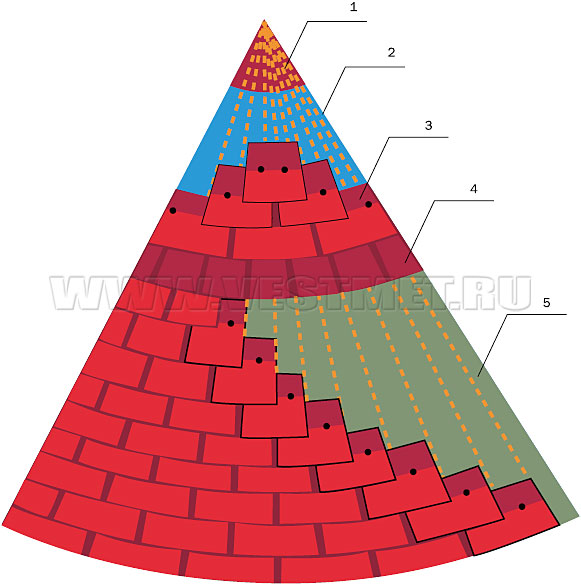

Рис.21
Укладка гибкой черепицы SHINGLAS на купольные и конические поверхности

  1. Металлический наконечник (монтируется после укладки кровельного покрытия).
  2. Разметка ската.
  3. Целый лепесток гибкой черепицы.
  4. Половина лепестка.
  5. Подкладочный гидроизоляционный материал.

По мнению инженеров компании "Вестмет", бесшовный способ монтажа гибкой черепицы на криволинейных поверхностях (рис. 21) является наиболее эффектным и привлекательным с эстетической точки зрения, но в то же время он особенно сложен.

На основание кровли необходимо нанести линии, отстоящие друг от друга на ширину в половину лепестка выбранного типа гибкой черепицы. Эти линии сходятся на вершине конуса или купола.

Гонты гибкой черепицы необходимо разделить на отдельные лепестки и сформировать из них первый ряд кровельного покрытия в соответствии с разметкой.

Следующий ряд монтируется со сдвигом на пол-лепестка с подрезкой черепицы при выходе за линии разметки. Если очередной ряд не удается выложить целыми лепестками, используются лепестки, разделенные пополам (рис. 21 - ряд целых лепестков отмечен цифрой 3, ряд из разрезанных лепестков - цифрой 4).

В верхней части конус или купол закрывается колпаком из металла (при необходимости возможна установка декоративных элементов - в зависимости от пожеланий владельца или назначения общественного здания).

Примыкание к вертикальным поверхностям

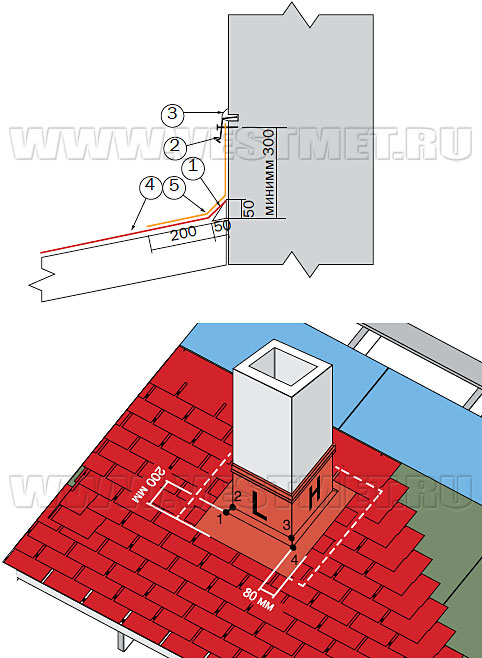

Рис.22
Выполнение примыканий

Примыкание кровельного покрытия к стенам, дымовым трубам и другим вертикальным поверхностям требует особого внимания. Правильное устройство примыканий сводит к нулю риск протечек в этих уязвимых местах.

По линии стыка, а в случае с дымовыми трубами и вентиляционными шахтами - по периметру устанавливается треугольная рейка или плинтус. Лучше всего подойдет брус сечением 5 на 5 сантиметров, распиленный по диагонали.

На рис. 22 треугольная рейка обозначена цифрой 1.

Гонты Шингласа, подходящие к примыканию, укладываются поверх треугольной рейки.

Для того, чтобы обеспечить гидроизоляцию примыкания, используется ковер для ендовы от ТЕХНОНИКОЛЬ (рис. 22, 5). Из него выкраиваются полосы как минимум в 50 сантиметров шириной, а по длине - достаточные, чтобы перекрыть всю линию стыка или периметр.

Гидроизоляционный ковер заводится на вертикальную поверхность по меньшей мере на 30 сантиметров. Если по климатическим условиям региона можно предполагать высокий уровень атмосферных осадков в зимний период (и, соответственно, значительное скопление снега на крыше), то рекомендуется сделать более широкую выкройку и поднять гидроизоляционную полосу еще выше.

В случае если стена, дымовая труба, вентиляционная шахта или другая вертикальная поверхность в месте примыкания построена из кирпича, то еще до начала кровельных работ она должна быть оштукатурена, а по необходимости - и загрунтована (праймирована).

В верхней части примыкание накрывается фартуком из металла (рис. 22, 2) и обрабатывается герметиком.

Рис.23
Выполнение примыканий

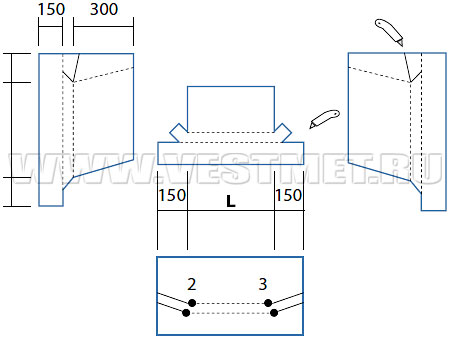

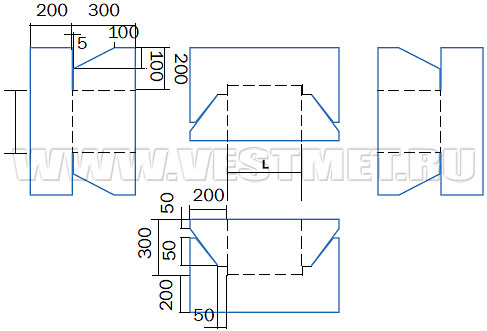

Выкройки для примыканий гибкой черепицы SHINGLAS к дымовым трубам и вентиляционным шахтам могут быть изготовлены как из ковра для ендовы от ТЕХНОНИКОЛЬ (рис. 23), так и из металлического листа с защитным покрытием (рис. 24).

Рис.24
Выполнение примыканий

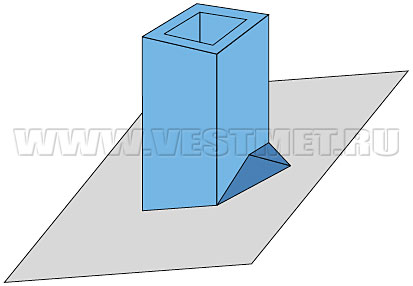

За трубами, сечение которых более полуметра следует устраивать разжелобок, дабы избежать избыточного скопления снега.

Рис.25
Выполнение примыканий

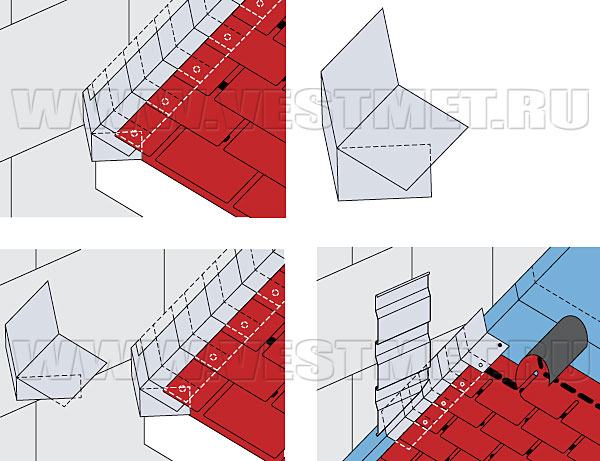

Если скат крыши примыкает к стене, на его нижнем крае необходимо смонтировать ливневой отбойник, как показано на рис. 26.

Если скат кровли заканчивается примыканием к стене, в конце ската следует установить ливневой отбойник из металла с антикоррозионным покрытием (рис. 26). Отбойник делается из металла, стойкого к коррозии.

Рис.26
Укладка гибкой черепицы SHINGLAS

Обустройство кровельных проходок

Отверстия, проходящие сквозь кровлю для вывода на крышу труб, антенн, проводов и других коммуникаций, в нижней части герметизируются с использованием проходных элементов, специально предназначенных для этой цели.

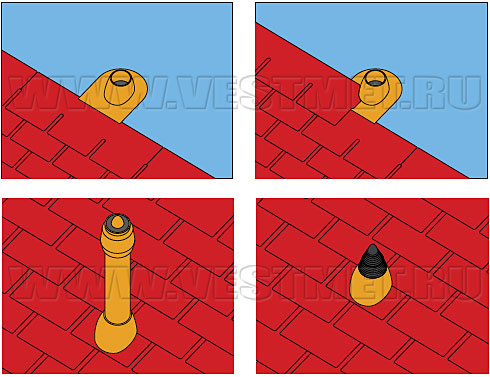

Рис.27
Обустройство кровельных проходок

Проходные элементы крепятся к основанию с помощью кровельных гвоздей. Листы черепицы накладываются поверх проходного элемента, после чего обрезаются и прикрепляются к фланцу клеящей мастикой. После этого можно устанавливать нужный в данном месте кровельный выход.

Вместе с гибкой черепицей Шинглас рекомендуется использовать кровельные выходы от компании ТЕХНОНИКОЛЬ.

Вентиляционные выходы производятся в двух вариантах. Изолированные выходы можно применять на крыше зданий, которые служат для жилья или иного использования круглый год, в том числе зимой. Благодаря полиуретановой изоляции в них никогда не замерзает конденсат.

Неизолированные выходы предназначены в основном для теплых регионов, а также для зданий и сооружений, которые используются преимущественно в теплое время года.

Декоративные колпаки улучшают внешний вид вентиляционных выходов. При этом их применение не сказывается на функциональных характеристиках вентиляционной системы. Если даже в колпак, а через него в выход попадают вода, листья и мелкий мусор, они беспрепятственно отводятся в канализационную систему.

С другой стороны, выходы, предназначенные для улучшенной вентиляции непосредственно самой канализации, оборудовать колпаками нежелательно. В холодный период из-за повышенной влажности испарений в колпаке может скапливаться и замерзать конденсат.

Рис.28
Проходной элемент

Рис.29
Проходной элемент
