Область применения мягкой кровли Shinglas (Шинглас)

Область применения черепицы ТЕХНОНИКОЛЬ SHINGLAS

Защита от мха СТОПМОСС

Купить в интернет-магазине

Кровельная система ТН-ШИНГЛАС Классик

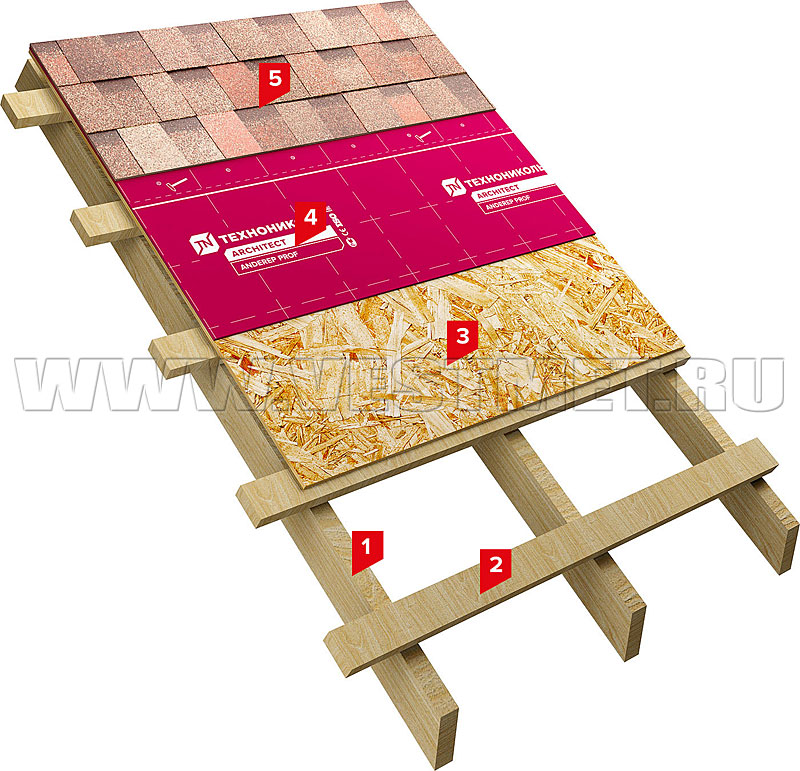

Кровельная система ТН-ШИНГЛАС Классик

Кровельная система используется для обустройства крыш с неотапливаемым чердаком. Покрытие — гибкая кровля Shinglas.

Классическая конструкция холодного чердака

  1. Стропильная система.
  2. Рядовая обрешетка.
  3. Настил.
  4. Подкладочный ковер из материала Anderep Prof, GL или Ultra.
  5. Многослойная гибкая кровля ТЕХНОНИКОЛЬ Shinglas (допускается использование любой из форм нарезок).

Описание

Стандартная кровельная система с обустройством неотапливаемого чердака:

  • несущая система из стальных профилей, железобетонных балок или деревянных стропил;
  • настил обустраивают из ФСФ-фанеры, OSB 3 либо просушенной до 20% доски;
  • для выравнивания настила и более надежной гидроизоляции монтируют подкладочный материал Anderep;
  • покрытие — многослойная гибкая черепица.

Применение

Данная кровельная система универсальна, подходит для жилых домов, коммерческих и других объектов.

Кровельная система ТН-ШИНГЛАС Мансарда

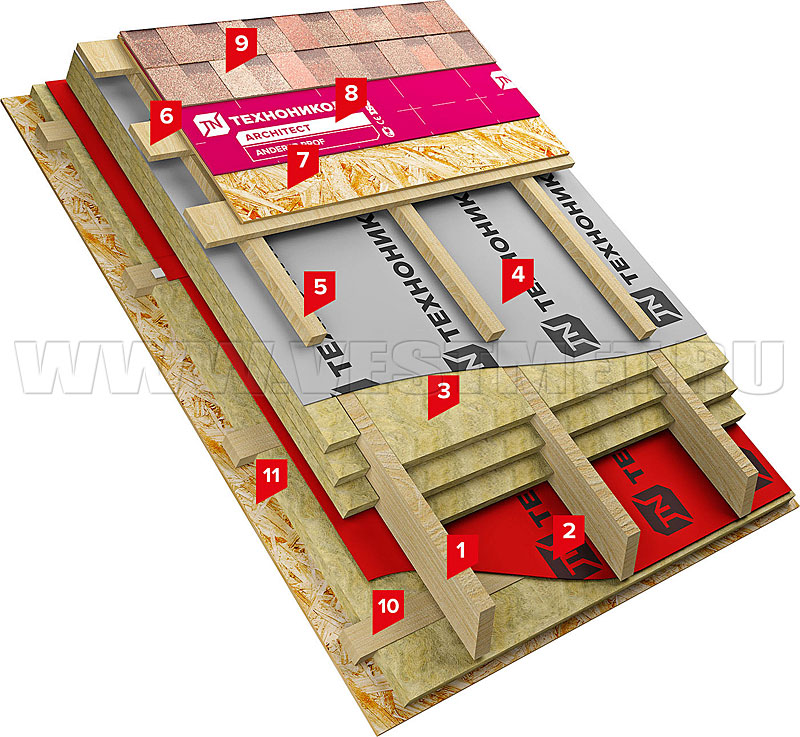

Кровельная система ТН-ШИНГЛАС Мансарда

Используется для строительства крыш с совмещенным чердаком.

  1. Несущая конструкция.
  2. Пароизоляция.
  3. Утеплитель (Технолайт Экстра или Роклайт).
  4. Супердиффузионная мембрана (Оптима ТЕХНОНИКОЛЬ или другая).
  5. Контробрешетка (нужна для циркуляции воздуха).
  6. Рядовая обрешетка.
  7. Сплошное основание (ФСФ, OSB-3, доска).
  8. Подкладочный материал (Anderep Prof, Ultra или GL).
  9. ТЕХНОНИКОЛЬ Шинглас любой формы нарезки.
  10. Обрешетка для монтажа теплоизоляции со стороны мансарды.
  11. Утепление мансарды (допускается обустройство кровельной конструкции без него).

Описание

Несущая часть из деревянных стропил, железобетонных или стальных элементов. Покрытие выполнено из гибкой кровли Шинглас. Предполагает обустройство отапливаемой мансарды.

До укладки покрытия обустраивается настил из OSB-3, ФСФ, доски с влажностью до 20%.

Под гибкую черепицу для выравнивания и более надежной гидроизоляции инженеры компании "Вестмет" рекомендуют укладывать подкладочный ковер. Для этого используются материалы серии Anderep.

В качестве утеплителей используются минераловатные плиты Технолайт Экстра или Роклайт. Над слоем теплоизоляции монтируют диффузионную мембрану. Под утеплителем располагают пароизоляцию. Она препятствует проникновению влажных испарений внутрь конструкции кровли, защищает их от увлажнения.

Применение

Описанная кровельная конструкция используется для обустройства крыш с отапливаемыми мансардами под ними. Подходит для жилых домов, административных и других зданий.

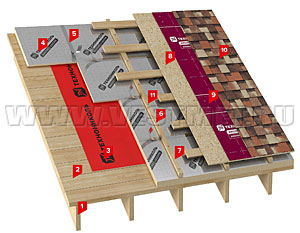

Кровельная система ТН-ШИНГЛАС Мансарда PIR

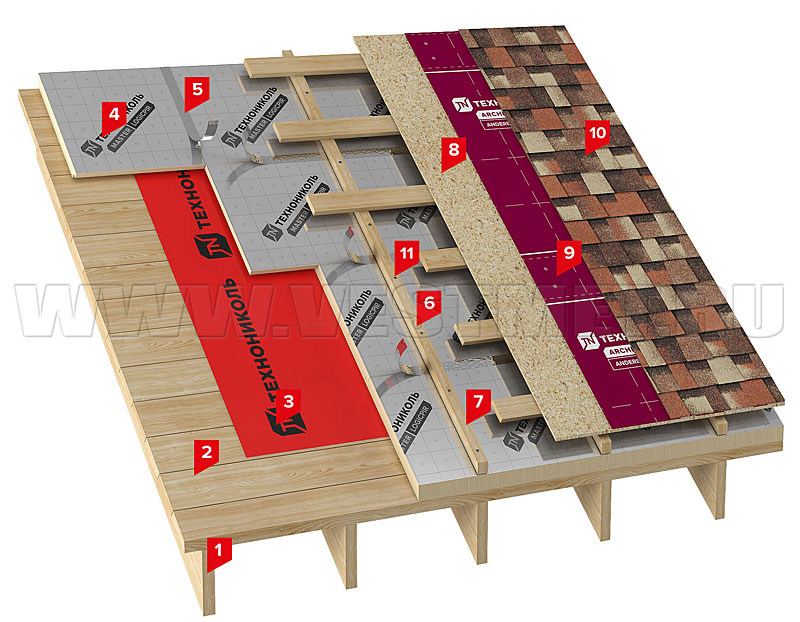

Кровельная система ТН-ШИНГЛАС Мансарда PIR

В составе кровельной системы для утепления используются теплоизоляционные плиты PIR. Это — новый теплоизоляционный материал на основе вспененного полиизоцианурата. Он монтируется над стропилами и формирует надежный, высокоэффективный контур утепления.

  1. Стропильная система.
  2. Сплошной настил.
  3. Пароизоляция Оптима ТЕХНОНИКОЛЬ.
  4. Теплоизоляция LOGICPIR Скатная крыша.
  5. Самоклеящаяся лента ЛАС или Nicoband.
  6. Контробрешетка.
  7. Рядовая обрешетка.
  8. Настил из ОСП-3 или ФСФ.
  9. Самоклеящийся подкладочный материал (Anderep Ultra, GL или Prof).
  10. Битумная гибкая черепица Shinglas (возможно использование любой формы нарезки).
  11. Саморезы (рекомендованы Termoclip WST 5,5).

Описание

Конструкция крыши с эксплуатируемой мансардой:

  • несущая конструкция из деревянных стропильных балок, стальных или железобетонных элементов;
  • утепление — сплошной теплоизоляционный контур. Выполняется из плит LOGICPIR Скатная крыша. Легкие, прочные, они монтируются так, что количество теплопроводных участков сводится к минимуму. Это сокращает объем теплопотерь и затраты на отопление. Укладка выполняется поверх стропил, и подгонять плиты по размеру не нужно. Использование гидро-ветрозащитных мембран также не требуется за счет собственного алюминиевого покрытия теплоизоляционных плит;
  • при монтаже теплоизоляционных плит PIR их стыки проклеивают герметизирующей лентой, что позволяет создать сплошной влагонепроницаемый слой;
  • со стороны мансарды монтируют пароизоляцию. Она препятствует проникновению влажных испарений внутрь кровельной конструкции, защищает от конденсации влаги на ее элементах;
  • для монтажа кровельного покрытия используется сплошной настил из доски, ФСФ или ОСП-3;
  • на настил до укладки битумной черепицы монтируют подкладочный материал.

Применение

Система ТН-ШИНГЛАС Мансарда PIR — разработана для жилых домов высотой до 2 этажей. Решение можно использовать, если необходимо увеличить внутреннее пространство мансарды или оставить стропильную систему открытой для создания оригинального интерьера.
