Применение композитной черепицы Luxard (Люксард)

Спеццена на композитную черепицу ТЕХНОНИКОЛЬ Люксард


Купить в интернет-магазине

Композитная черепица LUXARD применяется при новом строительстве на коттеджных и малоэтажных зданиях, с уклоном наклона кровли от 12° до 90°.

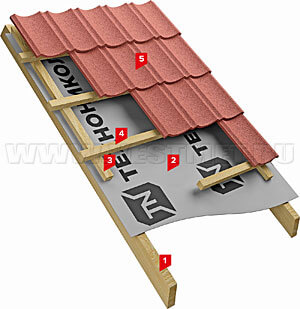

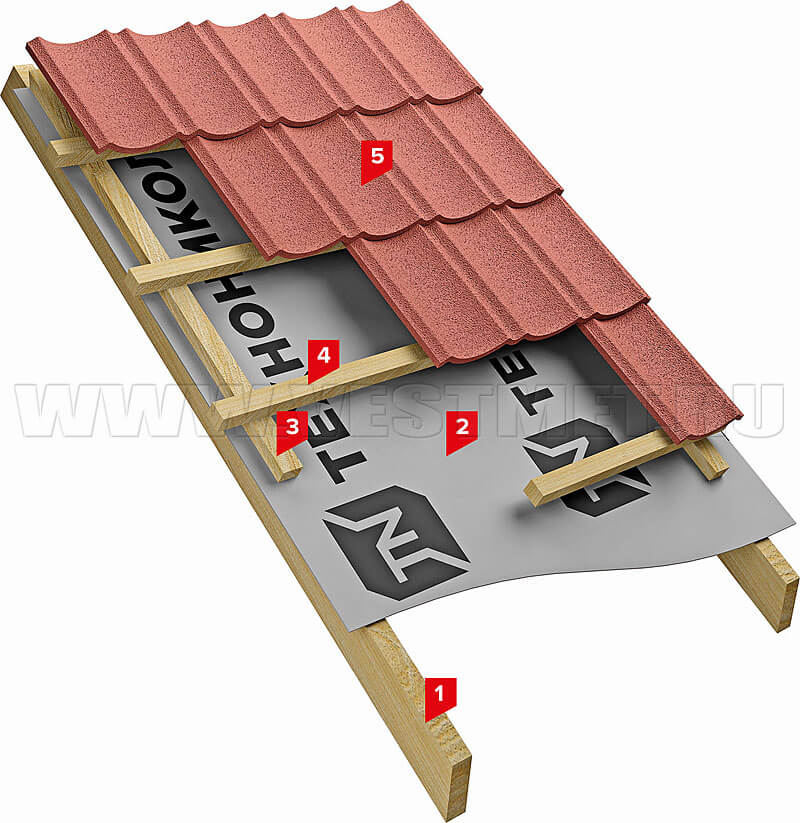

Система скатной крыши ТН-ЛЮКСАРД Классик

Система скатной крыши ТН-ЛЮКСАРД Классик

Конструкция скатной крыши с неотапливаемым чердаком

  1. Стропила.
  2. Оптима ТЕХНОНИКОЛЬ (супердиффузионная мембрана).
  3. Контробрешетка.
  4. Рядовая обрешетка из брусков 50х50 мм.
  5. Покрытие из композитной черепицы Luxard Classic или Roman.

Описание

Традиционная конструкция кровли с обустройством неотапливаемого чердака:

  • несущая конструкция может быть выполнена из железобетона, стали или деревянных балок;
  • для укладки композитной черепицы инженеры компании "Вестмет" используют рядовую обрешетку 50х50 мм с шагом между брусками в 36,7 см для профиля Classic и 37 см для Roman;
  • супердиффузионная мембрана выполняет функции гидроизоляции и ветрозащиты;
  • возможно дальнейшее утепление крыши. При этом демонтаж ее элементов не потребуется.

Применение

Данная система обустройства кровли применима для жилых, общественных и других зданий. Использование качественных материалов обеспечивает надежность и долгий срок службы.

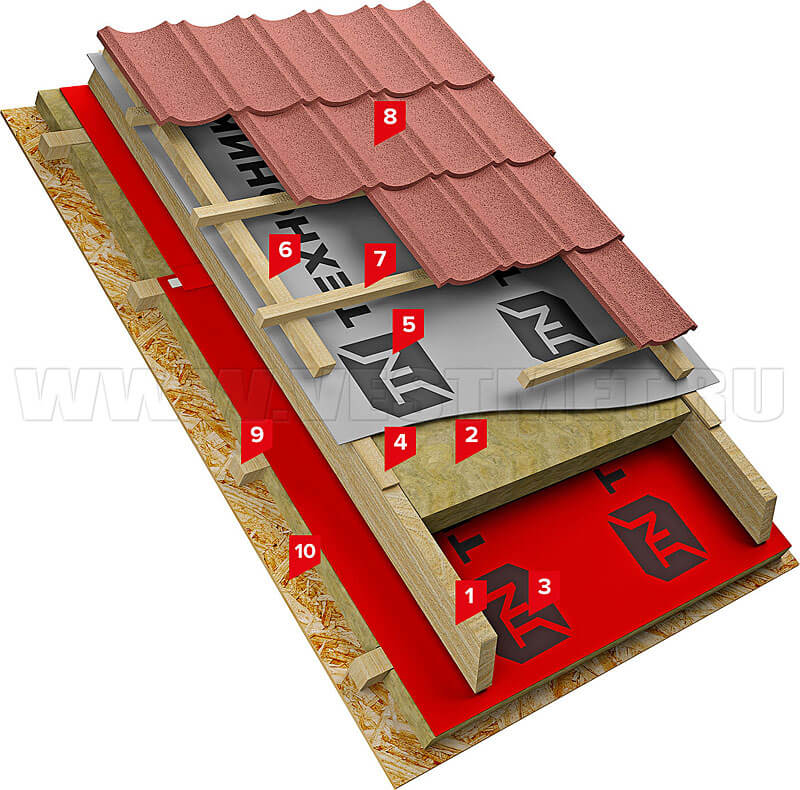

Система скатной крыши ТН-ЛЮКСАРД Мансарда

Система скатной крыши ТН-ЛЮКСАРД Мансарда

Обустройство кровли с совмещенным чердаком

  1. Стропильная система.
  2. Теплоизоляционный слой (Технолайт Экстра либо Роклайт).
  3. Пароизоляция (Оптима ТЕХНОНИКОЛЬ).
  4. Для монтажа пароизоляции используют дополнительные рейки или ленту Tyvek.
  5. Оптима ТЕХНОНИКОЛЬ.
  6. Контробрешетка (формирует вентзазор).
  7. Рядовая обрешетка 50х50 мм.
  8. Композитная черепица.
  9. Дополнительная обрешетка для утепления мансарды со стороны помещения.
  10. Утеплитель (выполнять утепление со стороны мансарды не обязательно).

Описание

Применяется для обустройства крыш в домах с совмещенным чердаком, мансардой:

  • несущая конструкция — деревянные стропила, металлические профили, железобетонные балки;
  • покрытие — композитная черепица Luxard;
  • покрытие укладывают на рядовую обрешетку 50х50 см. Шаг между брусками для композитной черепицы Roman составляет 370 мм, для Classic — 367 мм.

Для утепления устанавливаются минераловатные плиты Технолайт Экстра. Над утеплителем располагается диффузионная мембрана, которая необходима для повышения энергоэффективности кровельной конструкции.

Со стороны мансарды монтируется пароизоляция. Слой препятствует проникновению водяных испарений в кровельную конструкцию и увлажнение ее материалов.

Применение

Использовать описанную систему можно для обустройства кровли на административных зданиях, жилых домах.
