  1. Подготовить траншею, в местах где будет осуществляться установка лотков, согласно схемам установки.
  2. Сделать бетонную подложку (величина «b»), уложив бетонную массу равномерно на глубину траншеи, подготовив, тем самым, «почву» для установки лотков.
  3. Поместить лотки по центру траншеи.
  4. Забетонировать скаты, придав Системе устойчивое положение.

Схема по установке пластиковых лотков

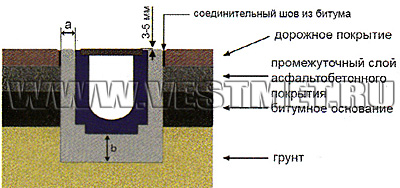

Установка в асфальтную поверхность

Установка в асфальтную поверхность
Класс нагрузки
A15
B125
C250
Основание:
ширина a / толщина b (см.)
12/12
12/12
15/15

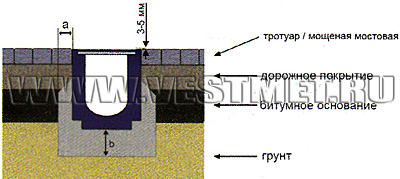

Установка в мощеную поверхность

Установка в мощеную поверхность
Класс нагрузки
A15
B125
Основание:
ширина a / толщина b (см.)
12/12
12/12

Крепление решеток крепежом к лоткам

Крепление решеток крепежом к лоткам

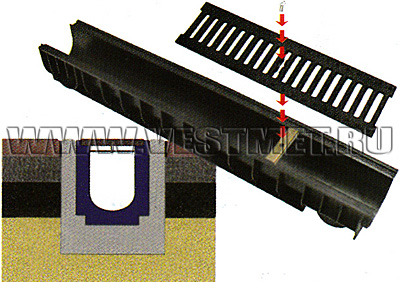

  1. Отсоединить болт, и установить основную часть крепежа (без болта) в лоток.
  2. Установить болт в специальное отверстие для болтов на решетке.
  3. Соединить весь крепеж в лотке, таким образом, чтобы шляпка болта была сверху решетки, а основная часть крепежа в лотке.
  4. Затянуть болт до упора, проконтролировав основную часть крепежа, до создания надежного крепления решетки с лотком.

Крепление штампованной решетки к лоткам

Крепление штампованной решетки к лоткам

Крепление штампованной решетки к лоткам

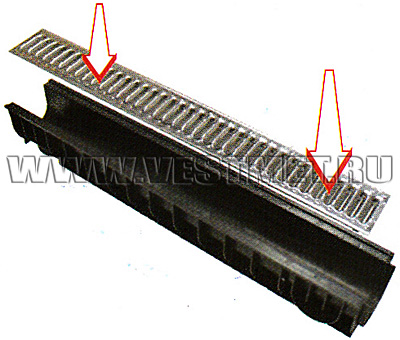

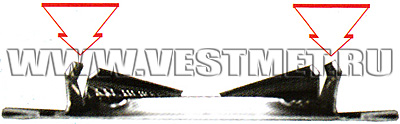

  1. Немного отогнуть замки, расположенные по краям на внутренней стороне решетки.
  2. С усилием вставить решетку в лоток.

Соединение пластиковых лотков водоотвода с канализационной трубой

Соединение лотков с канализационной трубой

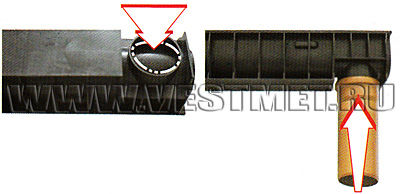

Перевернув лоток, вырезать отверстие для соединения с канализационной трубой, в специальном обозначенном состыковочном узле.

Боковое соединение лотков

Боковое соединение лотков
  1. Вырезать отверстие в боковой стенке лотка (специально обозначенный состыковочный узел).
  2. Состыковать лотки под углом 90°, при необходимости обработать место стыковки герметиком.
  3. Заглушить открытый угол заглушкой.

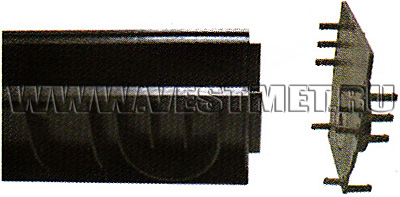

Установка концевых заглушек

Установка концевых заглушек

Состыковать заглушку с лотком, той или иной стороной, до защелкивания замков.

Специалисты компании Вестмет рекомендуют осуществлять установку пластиковых лотков водоотвода строго в соответствии с инструкцией и силами квалифицированных инженеров.
