Руководство по монтажу еврошифера Nuline

При установке еврошифера Nuline необходимо строго следовать инструкции по монтажу. Нарушение правил укладки кровельного материала впоследствии может привести к проблемам при эксплуатации кровли.

Кровля Нулин

Характеристики еврошифера Nuline

Характеристика
Параметры
Размеры листа
2000 x 1220 мм
Общая площадь поверхности листа
2,44 м2
Полезная площадь поверхности листа
2,11 м2
Число волн на листе
10
Глубина волны
35 мм
Толщина листа
3 ± 0,2 мм
Вес листа
8 кг (3,32 кг/м2)
Гарантийный срок эксплуатации
25 лет
Предельная температура эксплуатации при сохранении всех свойств материала
- 50 +50 °С
Предельная снеговая нагрузка
300 кг/м2
Стойкость к порывам ветра
160 кг/ч
Расход листов на 100 м2
41
Цветовая гамма
4 цвета

Инструкцией не могут быть предусмотрены все случаи и затруднения при проведении кровельных работ. При возникновении сложностей рекомендуется обратиться за консультацией к специалистам.

Монтаж еврошифера Nuline

Инструменты, необходимые для выполнения работ:

  • Электрическая циркулярная пила
  • Резак
  • Молоток
  • Гвозди, лоток для гвоздей.
  • Рулетка
  • Шпагат
  • Меловой шнур

Правила установки кровли Нулин:

  • Каждый лист фиксируется к основанию 24-мя гвоздями. Гвозди забивают в высокую часть волны. Для закрепления конькового гребня используется 38 гвоздей.
  • При ширине нахлеста 18 см коньковый гребень покрывает 182 см конька.

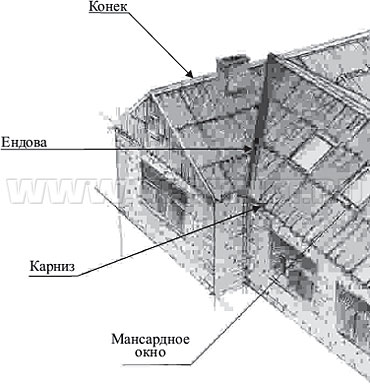

  • Для определения необходимого количества рельефных планок суммируют общую длину карнизов, удвоенную длину гребней, ребер и ендов. Полученную сумму делят на 112 см (длина фигурной планки).

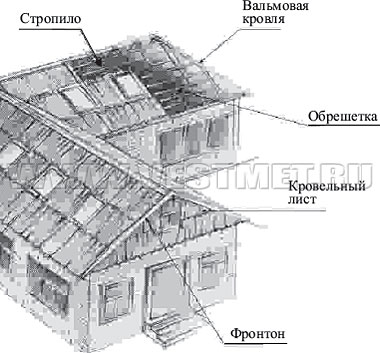

Скат и обрешетка крыши

Еврошифер Nuline рекомендуется устанавливать на кровли с уклоном скатов 7,5 см на каждые 30,5 см. Инструкция предусматривает именно такие или более крутые кровельные скаты. При этом шаг между центрами планок обрешетки должен составлять 61 см.

В районах с повышенными снеговыми нагрузками и при некоторых других условиях интервал между планками обрешетки можно уменьшить до 45,5 или 30,5 см. В случае каких-либо сомнений, шаг может быть более меньшим. Специалисты компании Вестмет не рекомендуют делать интервалы по центрам стоек шириной 40,5 см.

Рейки обрешетки на искривленных крышах располагают ближе друг к другу в районе малого ската возле гребня.

На кровлях с уклоном ската менее 7,5 см на каждые 30,5 см интервал между рейками обрешетки также необходимо уменьшить. При крутизне ската от 5 до 7,5 см на 30,5 см шаг между рейками должен составлять 45,5 см. Кровельные листы в этом случае укладывают с нахлестом на два гофра.

В районах с высокой вероятностью экстремальных климатических условий, в случае оборудования жилой мансарды или открытого потолка, в качестве основания рекомендуется применять твердое покрытие с кровельным картоном.

Не рекомендуется устанавливать еврошифер Nuline:

  • если расстояние от конька до карниза превышает 24 м при крутизне ската менее 7,5 см на каждые 30,5 см;
  • на любых кровлях с крутизной ската меньше 5 см на каждые 30,5 см.

В любом случае расстояние между рейками обрешетки должно быть не более 61 см.

Резка битумных кровельных листов Nuline

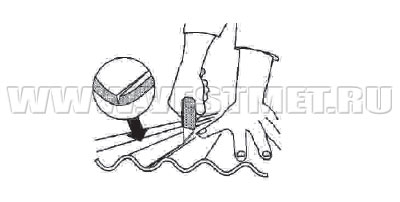

Продольно (параллельно гофру) листы Nuline режут при помощи резака с острым лезвием. Поперек их разрезают электрической циркулярной пилой с диском с твердосплавными насадками.

Резка листов Нулин

Важно: при проведении работ температура материала должна быть не ниже 2°C.

Проверка крыши на прямоугольность

При проверке прямоугольности кровли не следует делать пропилы на досках фронтонов и карнизов. Проверку специалисты компании Вестмет осуществляют так, как показано на рисунке ниже. Линии должны быть точными и ровными.

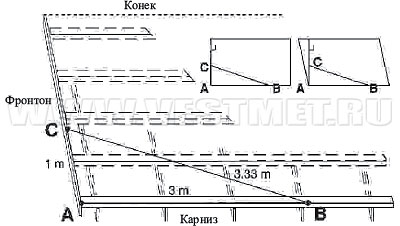

Проверка крыши на прямоугольность

На расстоянии 3 м от точки соединения фронтона и карниза ( A ) на карнизной планке отмечают точку B. На расстоянии 1 м от точки A на фронтонной доске отмечают точку C. Измеряют расстояние от точки B до точки C. Если угол кровли прямой, то расстояние между точками В и С будет составлять 3,33 м. Большая или меньшая длина ВС означает, что данный угол кровли не прямой.

Для определения того, насколько угол кровли не прямой, используют две измерительные рулетки. Из точки B по направлению к C протягивают ленту длиной 3,33 м, а из точки A ленту длиной 1 м. Точка соединения лент будет показывать отклонение от точки C.

Обратите внимание: В компании Вестмет вы можете купить не только современные кровельные материалы, но и качественные материалы для отделки фасада - цокольный сайдинг "под камень", "под кирпич", виниловый сайдинг марок Нордсайд, VinylOn, Дёке и др.

При помощи мелованного шнура через точку A и новую точку C отбивают линию до конька крыши. Измеряют расстояние от меловой линии до края конька. Если оно составляет менее 2,5 см, то данное отклонение от прямоугольности может быть скорректировано за счет прогиба листов еврошифера. Листы Nuline гибкие (изгиб до 2,5 см). При отклонении больше 2,5 см требуется коррекция листов конькового гребня на 2,5 см и дополнительно в последующих колонках листов.
