Окончательное оформление кровли Nuline

Изломы кровли

На ломаных кровлях возможен как прямой, так и обратный излом скатов. При их устройстве следует обращать особое внимание на вентиляцию обоих скатов и обеспечение гидроизоляции. Это достигается путем применения элементов, обеспечивающих излом и взаимный нахлест скатов, атак же уплотнителей.

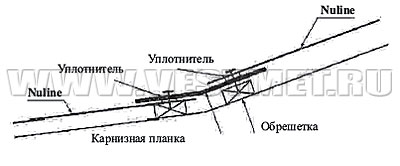

Прямой излом кровли

При прямом изломе ската, если длина ската не кратна листу Nuline, то лист прорезается сверху и крепится к обрешетке. В качестве карнизной планки можно использовать коньковый элемент Nuline или металлическую карнизную планку в цвет кровельного материала. При этом желательно между еврошифером Нулин и карнизной планкой (на верхнем скате) и между карнизной планкой и листом Nuline (на нижнем скате) проложить дополнительный уплотнитель. При этом будет ограничен приток воздуха со стороны излома ската, и необходимо дополнительно предусмотреть схему вентиляции от карниза нижнего ската до самого конька кровли.

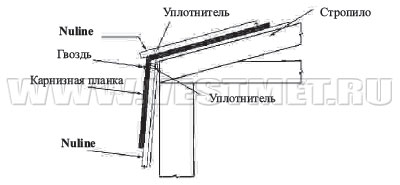

Обратный излом кровли

Обратный излом также требует монтажа карнизной планки в зоне стыковки кровельных листов. Обратите внимание, что карнизная планка обязательно должна крепиться к панелям обрешетки, при этом она должна находится под листом Nuline верхнего ската и над листом нижнего ската.

В первом и во втором случае необходимо максимально уменьшить расстояние между листами верхнего и нижнего скатов, атак же карнизной планкой между ними.

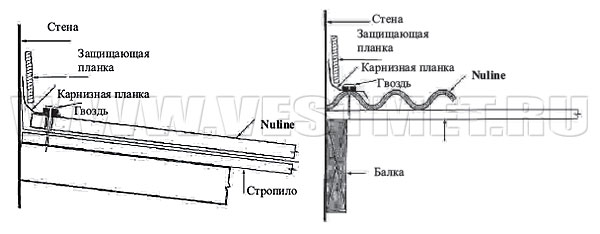

Примыкание кровли Нулин к стене

Защита от попадания воды на стыке боковой стены и кровли производится следующим образом.

Примыкание кровельных листов Nuline

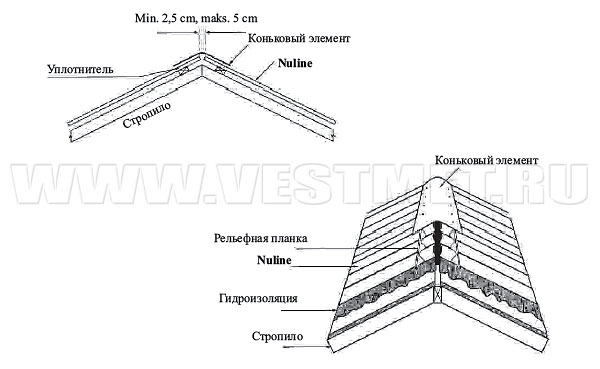

Установка конькового гребня

До установки гребня необходимо завершить установку листов на обоих скатах крыши. Края последних рядов листов должны находиться на удалении не более 5 см от конька, что обеспечит крепление конькового гребня. Пока не прибивайте верхние края. После крепления конькового гребня по месту гвоздями, используйте для крепления верхних краев гвозди Nuline.

Установка конькового гребня

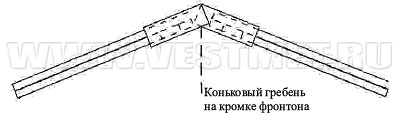

Установите первый коньковый гребень на стороне, менее подверженной воздействию преобладающих ветров так, чтобы его края выступали на 7,5-15 см от конька. Вставьте фигурные планки, затем забейте гвозди Nuline через участки конька, закрывающие планки и каждый выступ гофра листов. Теперь подрежьте выступающие края конькового гребня и подогните их к торцевой планке для обеспечения защиты от непогоды.

Гребни, идеальные для использования на крышах жилых домов, имеют размеры 200 см в и длину и 48,3 см в ширину. Изготавливаются из того же материала, что и листы Nuline. И покрывают 182 см конька или ребра с перекрытием в 18 см.

Установка конькового гребня

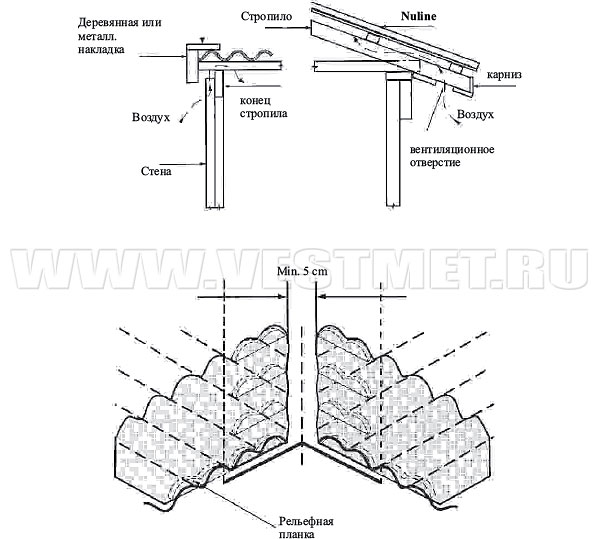

Вентиляция

Плохая вентиляция может привести к сильному накоплению теплого воздуха или конденсации, что может привести к повреждению каркаса дома или материала покрытия. Любое кровельное покрытие нуждается в вентиляции. Попытки сохранить тепло в невентилируемом здании путем закрытия всех вентиляционных отверстий являются ложной экономией. И основанием служит тот факт, что плохая вентиляция может вызвать избыточное нагревание здания в летнее время и серьезные проблемы образования конденсата в зимнее время, что в свою очередь может вызвать повреждение конструкции крыши и материалов покрытия.

Продуманная вентиляция совместно с дополнительной изоляцией может предотвратить конденсацию. Еще до начала установки необходимо проверить схему вентиляции с помощью квалифицированного инженера или архитектора.

Вентиляция

Монтаж ендовы

Если угол наклона ската небольшой, то лучше использовать металлическую нижнюю ендову, с расчетом, что на каждый скат кровли ендова должна заходить на 45¬50 см. Таким образом можно исключить возможность прохождения воды. Для того чтобы края схождения листов на скатах (минимум 5 см) выглядели более привлекательно, рекомендуем установить внешнюю ендову (в качестве внешней ендовы можно использовать коньковый элемент Nuline) поверх срезов листов на стыках кровли.

Если угол наклона ската кровли большой, то можно в качестве нижней ендовы использовать коньковый элемент Nuline.

Обязательно используйте рельефные планки для дополнительной защиты от прохождения воды.

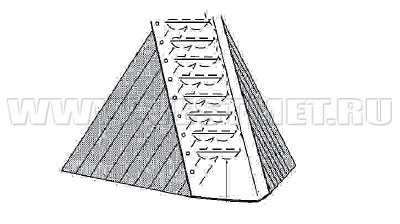

Вальмовая кровля

При монтаже конька на вальмовой кровле также необходимо использовать рельефные планки для обеспечения гидроизоляции.

Коньковый элемент крепится поверх стыка листов. Гвозди забиваются через конек по каждому гофру листов.

Вальмовая кровля

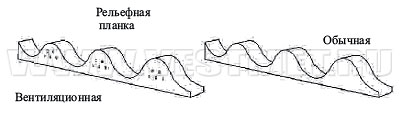

Рельефные планки

В настоящее время выпускаются планки двух видов: вентилируемые и обычные. Для улучшения системы вентиляции в тех местах, где это требуется, используйте вентилируемые планки. Обычные фигурные планки следует использовать в местах, требующих плотную герметизацию. Длина каждой из фигурных планок составляет 112 см.

Рельефные планки
