Сборка и установка откатных ворот

В инструкции указан алгоритм установки на объекте модульных и сварных ворот, калиток.

Определитесь как будут открываться ворота (влево или вправо). Перед началом работ по монтажу откатных ворот необходимо внимательно изучить данную инструкцию.

ШАГ 1

Для установки откатных ворот Grand Line необходимо:

  1. заранее (за 7-8 дней) подготовить фундаменты;
  2. выполнить разметку под фундаменты согласно чертежа фундаментов и таблице №1.

Таблица №1

Чертеж фундаментов
Тип и заполнение откатных ворот Гранд Лайн
Ширина
проёма ворот
Размер А
Размер Б
Расстояние
между опорами
Модульные: Панель Премиум
3.5 метра
3175 мм
3415 мм
1245 мм
Модульные: Панель Премиум
4.5 метра
4095 мм
4335 мм
1245 мм
Сварные: Сварная панель
3 метра
2765 мм
3005 мм
790 мм
Сварные: Сварная панель
3.5 метра
3230 мм
3470 мм
790 мм
Сварные: Сварная панель
4 метра
3690 мм
3930 мм
1400 мм
Сварные: Сварная панель
4.5 метра
4190 мм
4430 мм
1400 мм
Сварные: Сварная панель
5 метров
4690 мм
4930 мм
1400 мм
Сварные: Сварная панель
5,5 метров
5190 мм
5430 мм
1400 мм
Сварные: Сварная панель
6 метров
5690 мм
5930 мм
1400 мм
Сварные: Сварная панель
6,5 метров
6215 мм
6455 мм
1400 мм
Сварные: Сварная панель
7 метров
6715 мм
6955 мм
1400 мм
Сварные: Сварная панель
7,5 метров
7215 мм
7455 мм
2145 мм
Сварные: Сварная панель
8 метров
7715 мм
7955 мм
2145 мм
Сварные: Сварная панель
8,5 метров
8240 мм
8480 мм
2145 мм
Сварные: Сварная панель
9 метров
8740 мм
8980 мм
2145 мм

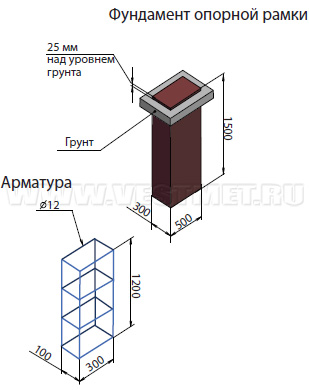

Чертежи фундаментов

Фундамент рамки ворот Фундамент опорной рамки

После того как фундаменты были залиты и прошло не менее семи дней схватывания бетона, можно устанавливать откатные ворота.

ШАГ 2

Сборка откатных ворот:

  1. в верхнее сочленение рамок устанавливается усиливающий профиль и крепится сверху рамок саморезами;
  2. рамки скрепляются между собой с помощью болтов с граверами м8;
  3. к воротам снизу прикручивается направляющая шина болтами с гравером м8.
Сборка откатных ворот

ШАГ 3

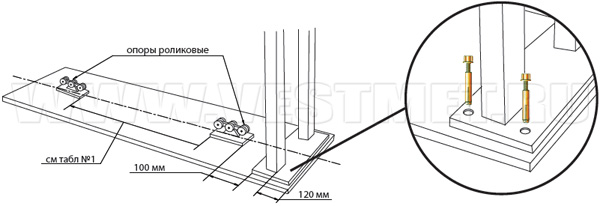

Установка опорных рамок и роликовых опор на фундаменты.

Размещаем опорную рамку на фундаменте. Совмещая оси центров рамки и фундамента отступая от края фундамента до столба рамки 120 мм. Крепим анкерами.

Первую роликовую опору и подставку под неё устанавливаем с помощью анкеров, от края фланца на расстоянии 100 мм. Следующую роликовую опору устанавливаем в конце фундамента отступая от первой опоры расстояние указанное в таблице №1.

Установка опорных рамок и роликовых опор на фундаменты

ШАГ 4

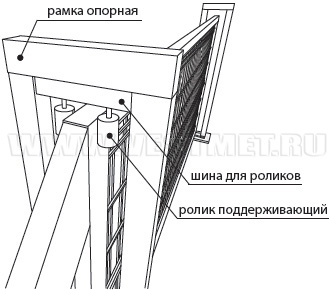

После этого, специалисты компании Вестмет рекомендуют с помощью саморезов в опорную рамку установить направляющую шину с поддерживающими роликами.

Далее на смонтированные роликовые опоры устанавливаются собранные откатные ворота.

Установка откатных ворот
Установка откатных ворот Установка откатных ворот

ШАГ 5

Со стороны уголка в направляющую шину устанавливается заглушка балки с обратной стороны опорный ролик.

Производится пробный прокат ворот с предварительной регулировкой уровня.

Установка притворной опорной рамки:

  1. шнуркой или лазерным уровнем вымерить центр фундамента.
  2. совместить центр притворной рамки и центр фундамента.
  3. прикрепить притворную рамку к фундаменту анкерами.

Затем производится пробное закрывание ворот. Они должны заходить в опорную рамку чётко по центру. Если есть отклонения, производится регулировка с помощью роликовых опор. После завершения регулировки инженеры компании Вестмет рекомендуют на рамку с помощью саморезов установить нижний ловитель.

ШАГ 6

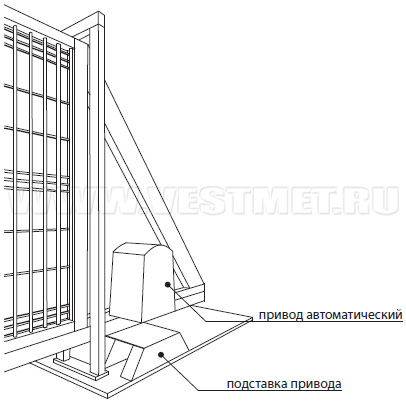

Установка подставки привода и установка привода.

Перед установкой привода необходимо установить с помощью анкеров подставку привода. Подставка устанавливается с внутренней стороны участка рядом с опорной рамкой и роликовой тележкой. Установка привода осуществляется по инструкции установки привода.

Установка подставки привода и установка привода

ШАГ 7

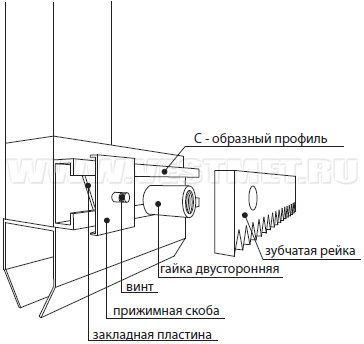

Установка крепления зубчатой рейки привода.

«С-образный» профиль устанавливается с внутренней стороны ворот Grand Line с помощью саморезов. Затем производится установка зубчатой рейки согласно схеме.

Установка крепления зубчатой рейки привода
