Альбом типовых узлов фасадной системы Аквасистем

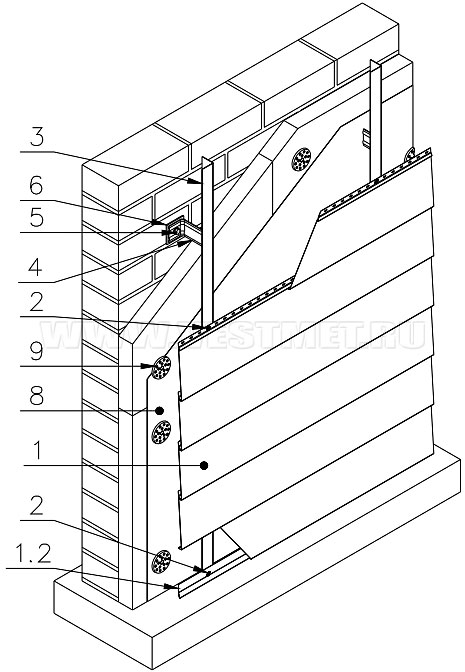

Типовой узел крепления металлического сайдинга Аквасистем "Одинарный 150" на металлическую подконструкцию

1 - металлический сайдинг Аквасистем "Одинарный 150"
1.2 - стартовый профиль
2 - саморез 4,2х16 (19) сверло с прессшайбой
3 - вертикальная направляющая, оц. сталь
4 - несущий кронштейн, оц. сталь
5 - фасадный дюбель
6 - паранитовая прокладка
7 - гидро-ветрозащитная мембрана
8 - минераловатный утеплитель
9 - тарельчатый дюбел

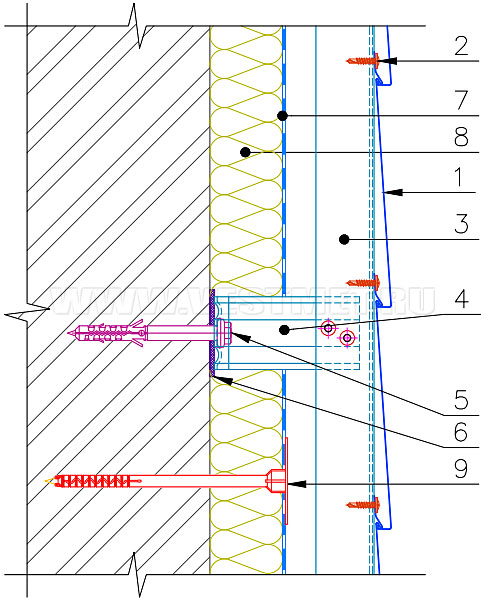

Вертикальный разрез утепленного фасада с облицовкой металлическим сайдингом по металлической подконструкции

Вертикальный разрез утепленного фасада

1 - металлический сайдинг Аквасистем "Одинарный 150"
2 - саморез 4,2х16 (19) сверло с прессшайбой
3 - вертикальная направляющая, оц. сталь
4 - несущий кронштейн, оц. сталь
5 - фасадный дюбель
6 - паранитовая прокладка
7 - гидро-ветрозащитная мембрана
8 - минераловатный утеплитель
9 - тарельчатый дюбель

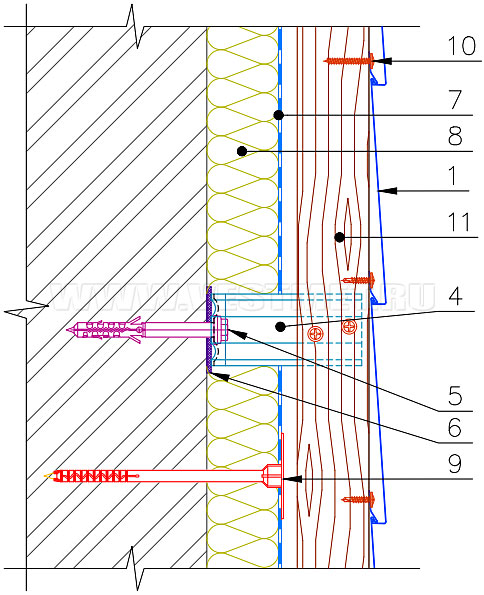

Вертикальный разрез утепленного фасада с облицовкой металлическим сайдингом по деревянным направляющим

Вертикальный разрез утепленного фасада

1 - металлический сайдинг Аквасистем "Одинарный 150"
4 - несущий кронштейн, оц. сталь
5 - фасадный дюбель
6 - паранитовая прокладка
7 - гидро-ветрозащитная мембрана
8 - минераловатный утеплитель
9 - тарельчатый дюбель
10 - саморез 4,2х32 (38) остр. с прессшайбой
11 - брусок 50х50мм (40х40мм)

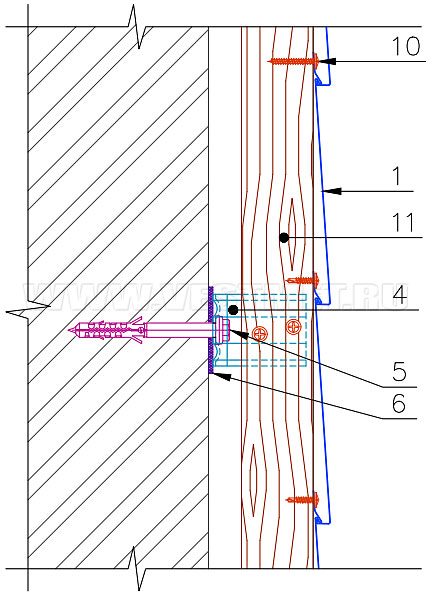

Вертикальный разрез фасада с облицовкой металлическим сайдингом по деревянным направляющим

Вертикальный разрез фасада с облицовкой металлическим сайдингом

1 - металлический сайдинг Аквасистем "Одинарный 150"
4 - несущий кронштейн, оц. сталь
5 - фасадный дюбель
6 - паранитовая прокладка
10 - саморез 4,2х32 (38) остр. с прессшайбой
11 - брусок 50х50мм (40х40мм)

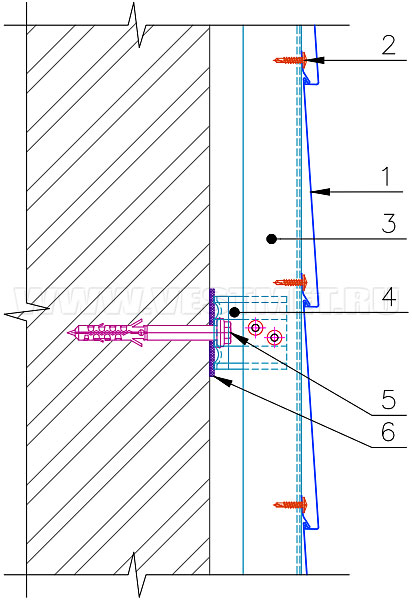

Вертикальный разрез фасада с облицовкой металлическим сайдингом по металлической подконструкции

Вертикальный разрез фасада с облицовкой металлическим сайдингом

1 - металлический сайдинг Аквасистем "Одинарный 150"
2 - саморез 4,2х16 (19) сверло с прессшайбой
3 - вертикальная направляющая, оц. сталь
4 - несущий кронштейн, оц. сталь
5 - фасадный дюбель
6 - паранитовая прокладка

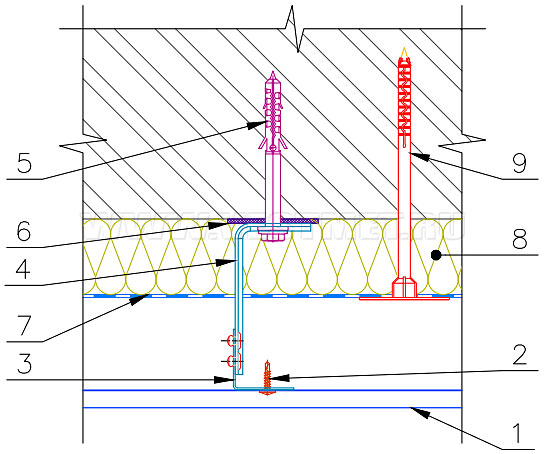

Горизонтальный разрез утепленного фасада с облицовкой металлическим сайдингом по металлической подконструкции

Горизонтальный разрез утепленного фасада с облицовкой металлическим сайдингом

1 - металлический сайдинг Аквасистем "Одинарный 150"
2 - саморез 4,2х16 (19) сверло с прессшайбой
3 - вертикальная направляющая, оц. сталь
4 - несущий кронштейн, оц. сталь
5 - фасадный дюбель
6 - паранитовая прокладка
7 - гидро-ветрозащитная мембрана
8 - минераловатный утеплитель
9 - тарельчатый дюбель

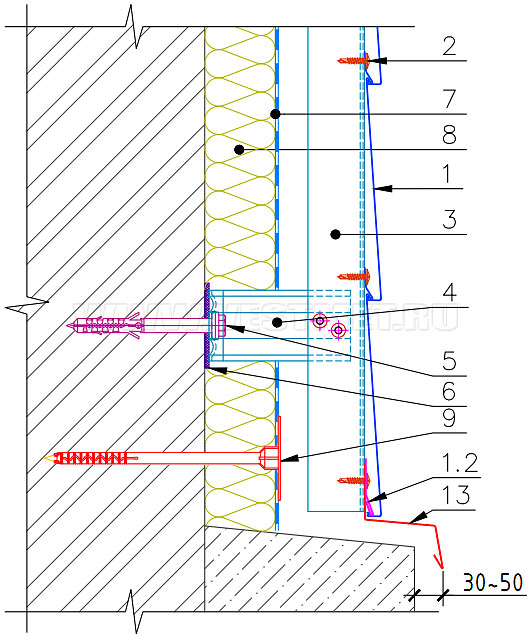

Узел примыкания к цоколю

Узел примыкания к цоколю

1 - металлический сайдинг Аквасистем "Одинарный 150"
1.2 - стартовый профиль
2 - саморез 4,2х16 (19) сверло с прессшайбой
3 - вертикальная направляющая, оц. сталь
4 - несущий кронштейн, оц. сталь
5 - фасадный дюбель
6 - паранитовая прокладка
7 - гидро-ветрозащитная мембрана
8 - минераловатный утеплитель
9 - тарельчатый дюбель
13 - фартук на цокольный отлив 50/100

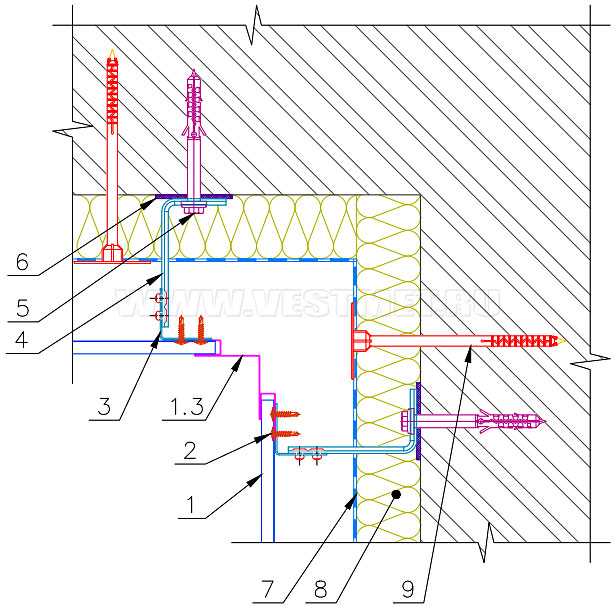

Горизонтальный разрез по внутреннему углу утепленного фасада с облицовкой металлическим сайдингом по металлической подконструкции

Горизонтальный разрез по внутреннему углу утепленного фасада

1 - металлический сайдинг Аквасистем "Одинарный 150"
1.3 - угол сайдинга внутренний
2 - саморез 4,2х16 (19) сверло с прессшайбой
3 - вертикальная направляющая, оц. сталь
4 - несущий кронштейн, оц. сталь
5 - фасадный дюбель
6 - паранитовая прокладка
7 - гидро-ветрозащитная мембрана
8 - минераловатный утеплитель
9 - тарельчатый дюбель

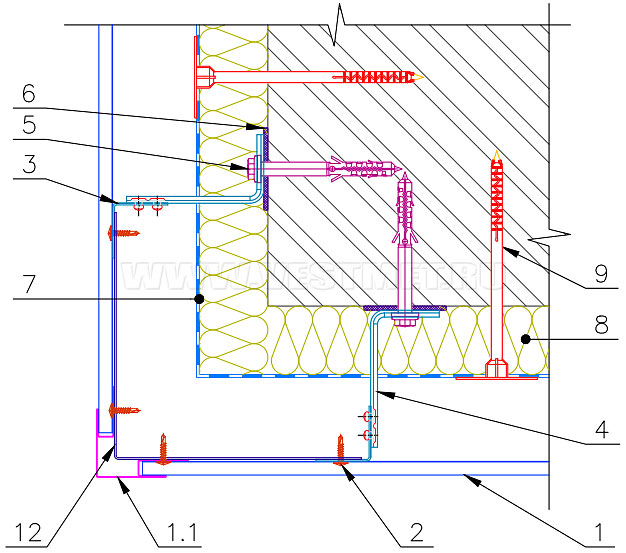

Горизонтальный разрез по наружному углу утепленного фасада с облицовкой металлическим сайдингом по металлической подконструкции

Горизонтальный разрез по наружному углу утепленного фасада

1 - металлический сайдинг Аквасистем "Одинарный 150"
1.1 - угол сайдинга наружный 50х50
2 - саморез 4,2х16 (19) сверло с прессшайбой
3 - вертикальная направляющая, оц. сталь
4 - несущий кронштейн, оц. сталь
5 - фасадный дюбель
6 - паранитовая прокладка
7 - гидро-ветрозащитная мембрана
8 - минераловатный утеплитель
9 - тарельчатый дюбель
12 - уголок из оц. стали

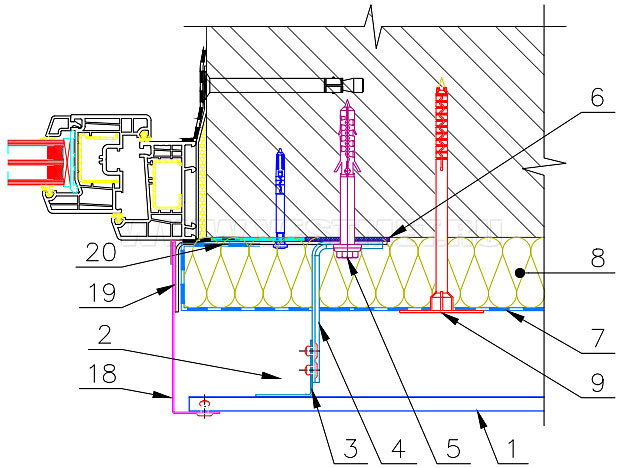

Узел примыкания к боковому откосу окна

Узел примыкания к боковому откосу окна

1 - металлический сайдинг Аквасистем "Одинарный 150"
2 - саморез 4,2х16 (19) сверло с прессшайбой
3 - вертикальная направляющая, оц. сталь
4 - несущий кронштейн, оц. сталь
5 - фасадный дюбель
6 - паранитовая прокладка
7 - гидро-ветрозащитная мембрана
8 - минераловатный утеплитель
9 - тарельчатый дюбель
18 - L-профиль 50,100
19 - финишная планка
20 - оконный кронштейн

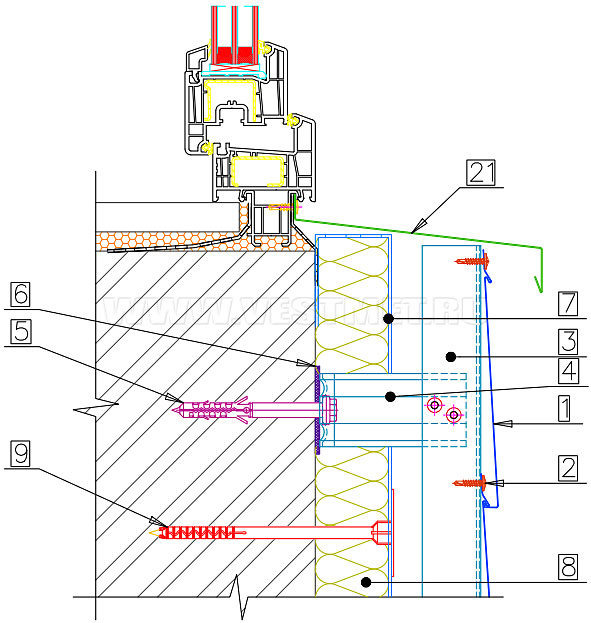

Узел примыкания к отливу окна

Узел примыкания к отливу окна

1 - металлический сайдинг Аквасистем "Одинарный 150"
2 - саморез 4,2х16 (19) сверло с прессшайбой
3 - вертикальная направляющая, оц. сталь
4 - несущий кронштейн, оц. сталь
5 - фасадный дюбель
6 - паранитовая прокладка
7 - гидро-ветрозащитная мембрана
8 - минераловатный утеплитель
9 - тарельчатый дюбель
21 - фартук на оконный отлив

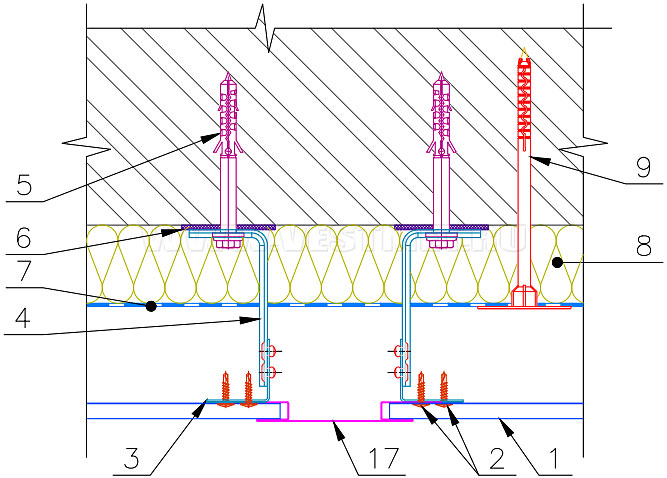

Узел стыковки панелей с применением стыковочного H-профиля 100

Узел стыковки панелей с применением стыковочного H-профиля 100

1 - металлический сайдинг Аквасистем "Одинарный 150"
2 - саморез 4,2х16 (19) сверло с прессшайбой
3 - вертикальная направляющая, оц. сталь
4 - несущий кронштейн, оц. сталь
5 - фасадный дюбель
6 - паранитовая прокладка
7 - гидро-ветрозащитная мембрана
8 - минераловатный утеплитель
9 - тарельчатый дюбель
17 - планка стыковочная

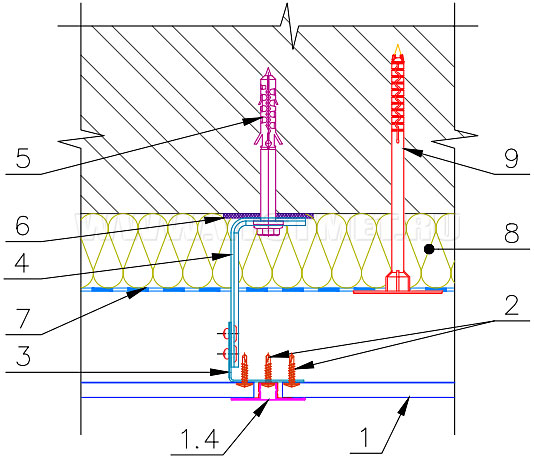

Узел стыковки панелей при помощи стыковочного Т-профиля

Узел стыковки панелей при помощи стыковочного Т-профиля

1 - металлический сайдинг Аквасистем "Одинарный 150"
1.4 - стыковочный Т-профиль 50 (комплект)
2 - саморез 4,2х16 (19) сверло с прессшайбой
3 - вертикальная направляющая, оц. сталь
4 - несущий кронштейн, оц. сталь
5 - фасадный дюбель
6 - паранитовая прокладка
7 - гидро-ветрозащитная мембрана
8 - минераловатный утеплитель
9 - тарельчатый дюбель

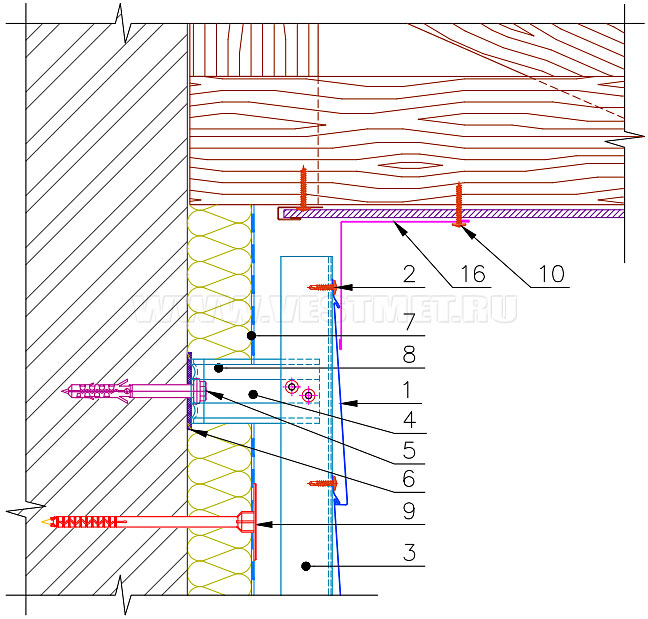

Узел примыкания к карнизному свесу

Узел примыкания к карнизному свесу

1 - металлический сайдинг Аквасистем "Одинарный 150"
2 - саморез 4,2х16 (19) сверло с прессшайбой
3 - вертикальная направляющая, оц. сталь
4 - несущий кронштейн, оц. сталь
5 - фасадный дюбель
6 - паранитовая прокладка
7 - гидро-ветрозащитная мембрана
8 - минераловатный утеплитель
9 - тарельчатый дюбель
10 - саморез 4,2х32 (38) остр. с прессшайбой
16 - планка угловая внутренняя 50х50
