Монтаж сайдинга Технониколь

Общие рекомендации

Фасадные системы

ТН-ФАСАД Сайдинг

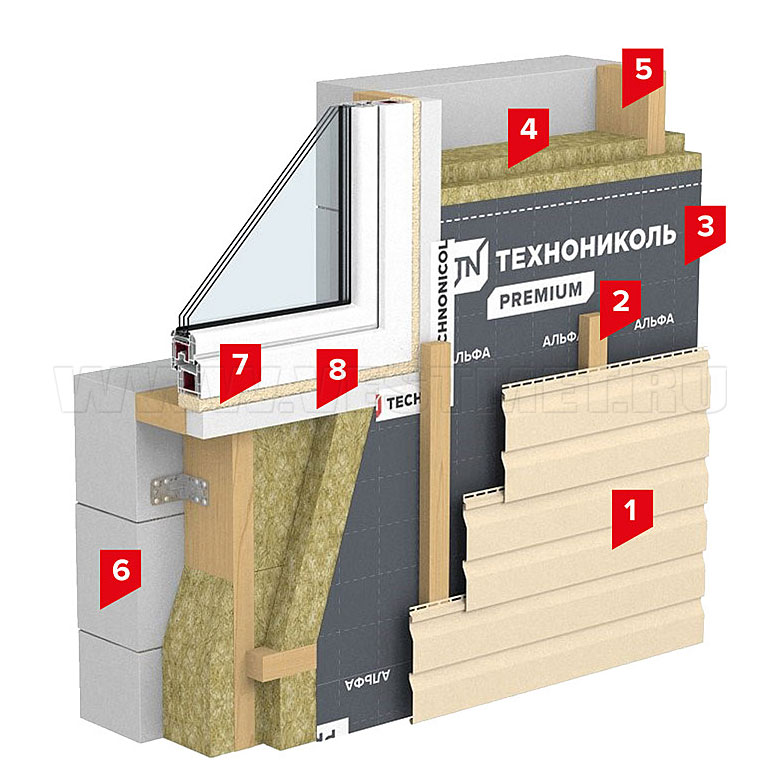

Система фасада с облицовкой виниловым сайдингом ТЕХНОНИКОЛЬ по каменному основанию:

ТН-ФАСАД Эконом

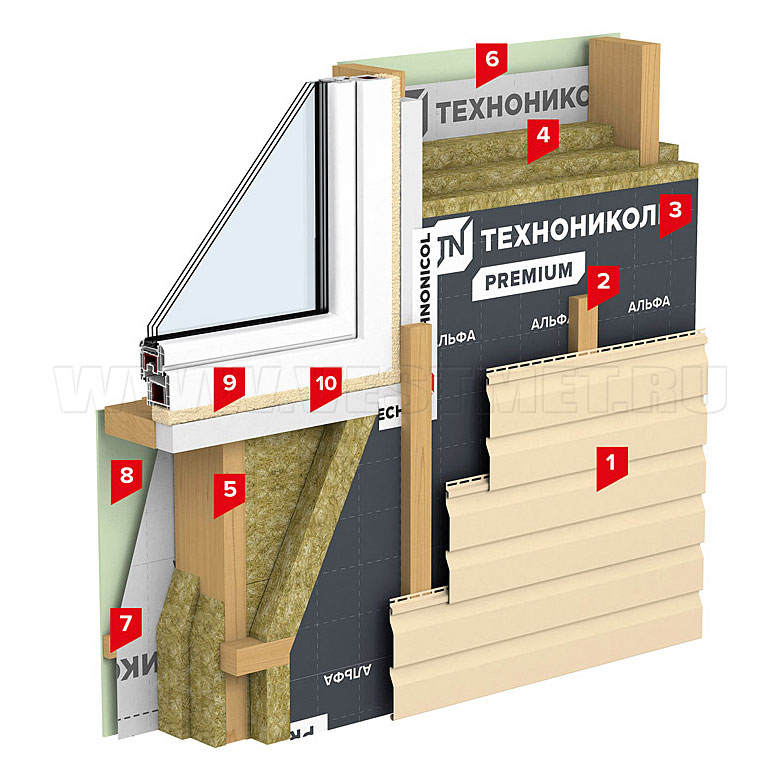

Система фасада с облицовкой виниловым сайдингом по деревянному каркасу:

ТН-ФАСАД Сайдинг ТН-ФАСАД Эконом
  1. Виниловый сайдинг ТЕХНОНИКОЛЬ;
  2. Контррейка с шагом 400 мм, толщиной 30–50 мм;
  3. Пленка ТЕХНОНИКОЛЬ АЛЬФА ТОП;
  4. Плиты из каменной ваты ТЕХНОБЛОК СТАНДАРТ;
  5. Каркас под теплоизоляцию с шагом 600 мм, брус 50 х 50 мм;
  6. Несущая стена;
  7. Пена монтажная профессиональная ТЕХНОНИКОЛЬ 65 MAXIMUM;
  8. Экструзионный пенополистирол БРУСКИ XPS ТЕХНОНИКОЛЬ CARBON ECO.
  1. Виниловый сайдинг ТЕХНОНИКОЛЬ;
  2. Контррейка с шагом 400 мм, толщиной 30–50 мм;
  3. Пленка ТЕХНОНИКОЛЬ АЛЬФА ТОП;
  4. Плиты из каменной ваты ТЕХНОБЛОК СТАНДАРТ;
  5. Каркас здания;
  6. Пленка ТЕХНОНИКОЛЬ АЛЬФА Барьер 4.0;
  7. Контррейки;
  8. Внутренняя обшивка ГКЛ или ГВЛ;
  9. Пена монтажная профессиональная ТЕХНОНИКОЛЬ 65 MAXIMUM;
  10. Экструзионный пенополистирол БРУСКИ XPS ТЕХНОНИКОЛЬ CARBON ECO.

Используемые материалы

Панель Брус Панель Блок-хаус Панель Корабельный брус Софит перфорированный
Панель Брус Панель Блок-хаус Панель Корабельный брус Софит перфорированный
Софит частично перфорированный Софит без перфорации Стартовый профиль H-профиль
Софит частично перфорированный Софит без перфорации Стартовый профиль H-профиль
J-профиль J-фаска Околооконная планка Наружный угол 50
J-профиль J-фаска Околооконная планка Наружный угол 50
Наружный угол 75 Внутренний угол Финишный профиль Соединительные ленты
Наружный угол 75 Внутренний угол Финишный профиль Соединительные ленты (ТЕХНОНИКОЛЬ АЛЬФАБЭНД 60, 25)
Пленка пароизоляционная Гидро-ветрозащитная мембрана Плиты из каменной ваты Средства для обработки древесины
Пленка пароизоляционная ТЕХНОНИКОЛЬ АЛЬФА Барьер 4.0, 3.0, 2.0 Гидро-ветрозащитная мембрана (ТЕХНОНИКОЛЬ АЛЬФА ТОП, АЛЬФА ВЕНТ 130, АЛЬФА ВЕНТ 150) Плиты из каменной ваты (ТЕХНОБЛОК СТАНДАРТ, ТЕХНОЛАЙТ ЭКСТРА, РОКЛАЙТ) Средства для обработки древесины (огнебиозащита, антисептик)

Подготовка к работе

Техника безопасности

При производстве отделочных работ на фасадах зданий необходимо строго руководствоваться требованиями нормативной документации в области охраны труда, действующей в вашем регионе. А также соблюдать правила охраны труда при работе на высоте.

Транспортировка

Транспортировку изделий осуществляют крытыми транспортными средствами всех видов в соответствии с правилами перевозки грузов, действующими на конкретном виде транспорта. Запрещается свес краев при транспортировке и хранении продукции более чем 0,3 м.

Хранение

Панели и направляющие профили ТЕХНОНИКОЛЬ хранятся в специализированных паллетах (количество рядов не должно превышать 3 шт. в высоту), рассортированными по маркам, в закрытом помещении при температуре воздуха (23÷25) °С и относительной влажности не более 65 %. Изделия должны храниться вне зоны действия отопительных приборов и прямых солнечных лучей в условиях, обеспечивающих их предохранение от загрязнения, деформации и механических повреждений.

Срок хранения до монтажа составляет 24 месяца.

Условия хранения При отстутсвии стеллажей хранить на ровной поверхности.

Солнечные лучи Не подвергать прямому воздействию солнечных лучей.

Отопительные приборы Хранить вдали от отопительных приборов.

Этапы монтажа

Подготовка стен

1. Монтаж пароизоляционного слоя

При каркасной технологии строительства необходимо предусмотреть защиту утеплителя и деревянного каркаса от увлажнения со стороны внутренних помещений, для этого устраивают пароизоляционный барьер из пленки пароизоляционной ТЕХНОНИКОЛЬ АЛЬФА Барьер 4.0, 3.0, 2.0. Нахлесты и примыкания к окнам проклеивают лентами ТЕХНОНИКОЛЬ Альфабэнд 25 или 60.

2. Монтаж теплоизоляционного слоя

При монтаже готового решения ТН-ФАСАД Сайдинг здание или сооружение утепляется с наружной стороны, а не за счет внутреннего пространства дома. В качестве теплоизоляции используют плиты из минеральной ваты ТехноБЛОК Стандарт, которыми заполняют пространство между рейками.

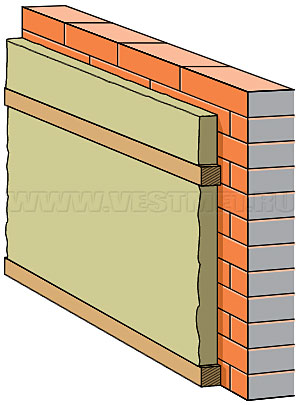

Монтаж теплоизоляционного слоя

Внимание! Толщина реек обрешетки под утепление равна толщине утеплителя. Закрепляют утеплитель на вертикальной стене при помощи дюбелей со стальными гвоздями (по фасаду из бетона, кирпича, силиката) и при помощи самореза с дожимной манжетой (по фасаду из дерева). Как правило, расход крепежа утеплителя составляет 5 шт. на 1 м2.

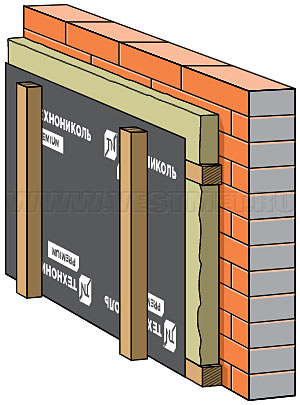

3. Монтаж гидро-ветрозащитной мембраны

Монтаж гидро-ветрозащитной мембраны

Для защиты утеплителя от влаги, выветривания и раздувания фракций утеплителя поверх него монтируют гидро-ветрозащитную мембрану ТЕХНОНИКОЛЬ АЛЬФА ТОП, АЛЬФА ВЕНТ 150 или АЛЬФА ВЕНТ 130. Мембрану монтируют горизонтальными рядами снизу вверх с горизонтальным и вертикальным нахлестом 10 см. Нахлесты проклеивают лентами ТЕХНОНИКОЛЬ Альфабэнд 25 или 60.

4. Подготовка стен

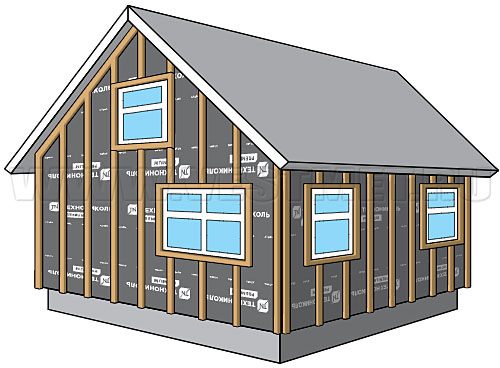

Внешний вид сайдинга после монтажа зависит прежде всего от правильности и ровности геометрии несущей конструкции. Все неровности обшиваемых стен должны учитываться и компенсироваться при монтаже обрешетки.

Подготовка стен

Обрешетка может быть деревянной или металлической. В качестве деревянной обрешетки используют брус 40х50, 50х50, 40х60, 50х60 мм влажностью не более 20%.

Для продления срока службы деревянной обрешетки ее следует обработать антисептиком для древесины ТЕХНОНИКОЛЬ.

Внимание! Запрещается крепить брус на металлические подвесы.

В качестве металлической обрешетки используются оцинкованные профили, напоминающие обрешетку для установки гипсокартона. Важно использовать профиль толщиной не менее 0,5 мм и с соответствующим количеством цинкового слоя для использования профиля на улице.

Также можно использовать фасадную систему из Г-образных профилей.

Для горизонтального монтажа сайдинга рейки набивают вертикально по отношению к стенам с шагом 30–40 см. Дополнительные рейки устанавливаются вокруг окон, дверей, других проемов и отверстий, на всех углах, по низу и верху зоны монтажа сайдинга.

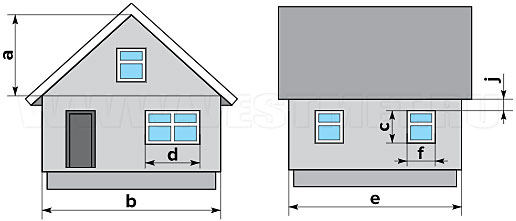

Расчет количества элементов сайдинга

Внимание! Все полученные значения округлять в большую сторону.

Расчет количества элементов сайдинга

Панели

Для расчета количества панелей сайдинга необходимо:

1) рассчитать общую площадь всех стен и фронтонов, которые будут облицовываться сайдингом — S фасада;

2) вычесть из площади фасада площадь всех оконных и дверных проемов:
S = S фасада – S проемов

3) добавить 5–10% на подрезку (в зависимости от сложности фасада и количества проемов);

4) для получения количества панелей разделить получившуюся площадь на рабочую площадь используемого вида сайдинга:
N панелей = Sх1,1/S панели

Стартовый профиль

К периметру здания добавить запас 5% и разделить на длину стартового профиля.

N старт. проф. = P х 1,05/3

J-профиль

К длине стены под фронтонным свесом прибавить запас в 5% и разделить на длину профиля:
N J-профиль = L фронтона х 1,05/3

При оформлении окон с неглубоким откосом следует рассчитать J-профиль по периметру окон:
N J-профиль = P окон х 1,05/3

Для дверных проемов расчет производится аналогичным образом, с трех сторон: две высоты и ширина проема.

H-профиль

К общей длине всех вертикальных стыков панелей прибавить запас в 5% и разделить на длину профиля:
N Н-профиль = L стыков х 1,05/3

Внутренний угол

К общей длине всех внутренних углов добавить 5% и разделить на длину профиля:
N внутренний угол = L х 1,05/3

Наружный угол

К общей длине всех внешних углов добавить 5% и разделить на длину профиля:
N наружный угол = L х 1,05/3

Финишный профиль

К длине стены под карнизным свесом прибавить ширину всех окон* добавить запас в 5% и разделить на длину профиля:
N финишный профиль = (L карниза + L окон) х 1,05/3

* Опционально, в зависимости от условий монтажа. При оформлении проемов окон околооконным профилем финишный профиль нужно считать в том же количестве, что и околооконный профиль, то есть по трем сторонам окна:
N финишный профиль = (2 х H окон + L окон) х 1,05/3

Если используется околооконный профиль по всему периметру окна, то и финишный профиль считаем по периметру.

Околооконная планка

Нужно считать по трем сторонам окна (длина и две высоты оконного проема), затем прибавить 5% запаса:
N околооконная планка = (2 х H окон + L окон) х 1,05/3

Если используется околооконный профиль по всему периметру окна, то считаем:
N околооконная планка = (2 х H окон + 2 х L окон) х 1,05/3

Рекомендации по монтажу сайдинга

1. Общие рекомендации

Для крепления сайдинга и комплектующих используются оцинкованные саморезы длиной 25–30 мм, толщиной 2,5–3 мм со шляпкой 8 мм в диаметре.

Оцинкованные саморезы

Направляйте крепеж прямо и ровно, так как ввинченные под углом саморезы могут привести к деформации панелей сайдинга при термическом расширении, а также быть причиной вздутия панелей.

Крепление сайдинга Технониколь

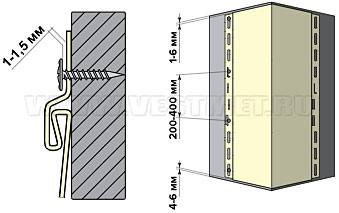

Не закручивайте саморезы до конца. Между шляпкой самореза и панелью оставляйте расстояние 1–1,5 мм. После закрепления панели должны свободно двигаться по горизонтали.

Монтаж сайдинга Технониколь

Крепите сайдинг и комплектующие в специальные отверстия для крепежа, в случае отсутствия отверстия в необходимом месте крепления сделайте его самостоятельно при помощи просекателя отверстий. Привинчивайте саморез ровно по центру специального отверстия.

Крепление панели

Поперечную резку сайдинга всегда начинают от перфорированного края.

Для крепления вертикальных аксессуаров первый саморез завинчивают в верхний край крепежной щели так, чтобы элемент повис на саморезе, остальной крепеж располагают по центру крепежных щелей, с шагом 20–25 см.

Шаг крепежа панелей составляет 40 см. Для аксессуаров 20–25 см.

При монтаже сайдинга следует учитывать его температурное расширение. Рекомендуемые значения зазоров в зависимости от температуры воздуха: 5 °С - 10 мм; 10 °С - 9 мм; 15 °С - 8 мм; 20 °С - 7 мм; 25 °С - 6 мм; 30 °С - 5 мм.

Важно: при монтаже сайдинга следует оставлять зазор между элементами сайдинга и потенциально нагреваемыми поверхностями (например, оконными отливами). Нагрев металла может привести к нагреву сайдинга и необратимой тепловой деформации изделия. Внешние элементы запрещается крепить непосредственно на панель сайдинга. Необходимо учитывать температурное расширение сайдинга. Не рекомендуется установка сайдинга при температуре ниже –5 °С.

2. Монтаж стартового профиля

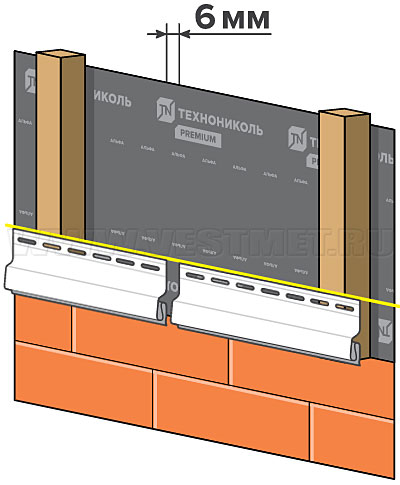

Отмерьте по уровню нижнюю линию для монтажа стартовой полосы. Расстояние до карниза на всех стенах фасада должно быть одинаковым. Крепить стартовый профиль следует от середины к краям с шагом 20 см. Зазор между планками зависит от температуры окружающей среды. От углов здания следует оставлять расстояние 75 мм.

Монтаж стартового профиля

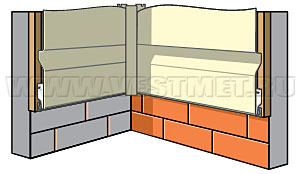

3. Установка внутреннего и наружного углов

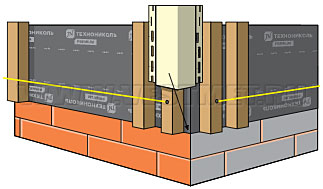

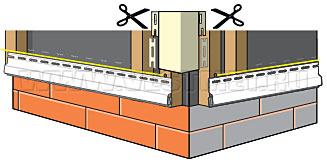

Наружный и внутренний угол устанавливаются на стыке двух стен. Перфорированный край углового элемента необходимо отрезать снизу на 20 мм.

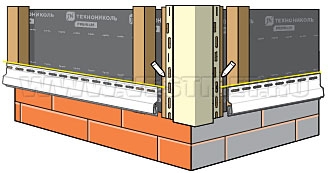

Установка наружного угла Монтаж наружного угла Технониколь

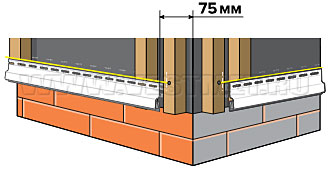

Монтаж наружного угла Установка угла

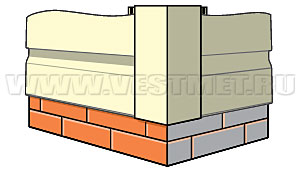

Наружный угол Технониколь Монтаж наружных и внутренних углов

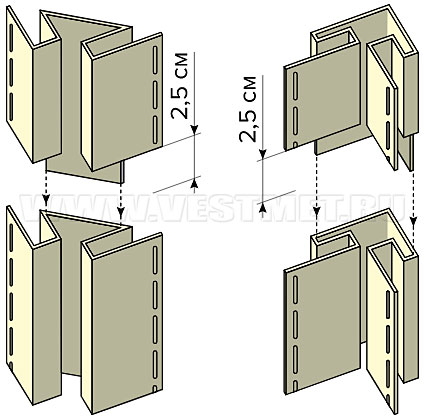

Установите угол к прилегающим стенам с шагом 20–40 см. Для соединения профилей углов между собой отрежьте 25 мм перфорированной части вверху нижней планки. Наложите верхнюю угловую деталь на нижнюю с нахлестом 20 мм, оставляя зазор для возможного расширения в зависимости от температуры окружающей среды.

Углы для монтажа сайдинга Технониколь

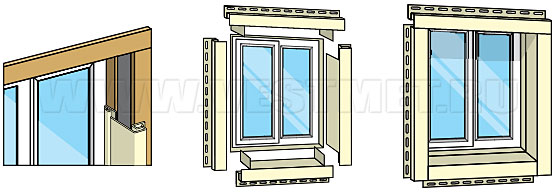

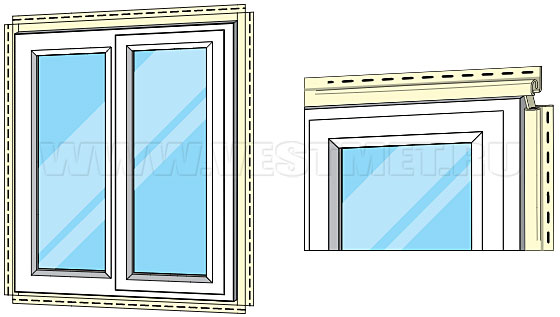

4. Отделка оконных и дверных проемов

При неглубоком оконном проеме отделка осуществляется при помощи J-профиля. Сначала J-профили устанавливают по бокам, а затем по верхней и нижней части оконного проема, чтобы укрыть окончание облицовки. На профиле, смонтированном на верхней части оконного проема, по краям необходимо сделать два надреза таким образом, чтобы края можно было загнуть и вставить под смонтированные по бокам J-профили. Наружную плоскость верхнего горизонтального профиля надрезать под углом 45°. В боковых профилях надо вырезать два бока на 20 мм, оставляя наружную поверхность профиля.

Оконные проемы

При глубоком оконном проеме необходимо использовать околооконную планку (ширина до 230 мм) и финишную планку, которая фиксирует окончание околооконной планки в проеме. Начинаем монтаж с отлива, далее монтируем околооконную планку по бокам оконного проема, после этого монтируем верхний профиль. На верхнем элементе делаем два язычка (как показано на рисунке) для правильного стока воды и направляем их на боковые элементы.

Отделка оконных проемов

Под отливом монтируем финишный профиль и фиксируем в него панель сайдинга, выполнив пробойником насечек перфорацию для фиксации панели.

Поверх нижней околооконной планки допустимо установить отлив.

5. Монтаж панелей сайдинга

Монтаж панелей сайдинга осуществляется снизу вверх.

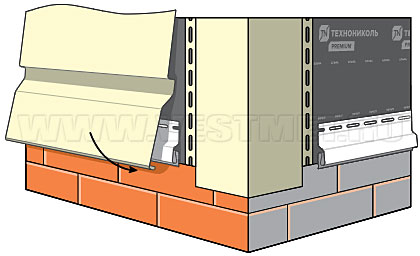

Монтаж панелей сайдинга

Первая панель сайдинга вставляется в паз стартового профиля и крепится к обрешетке с интервалом 30–40 см. Последующие панели вставляются в предыдущую и крепятся аналогичным образом. Все панели после установки должны быть подвижны горизонтально.

6. Устройство стыков панелей сайдинга

Стыки панелей сайдинга можно оформить двумя способами: внахлест и при помощи H-профиля (наиболее эстетичный способ).

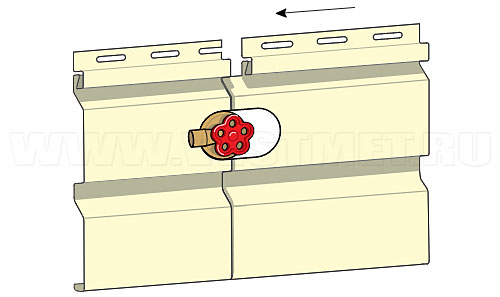

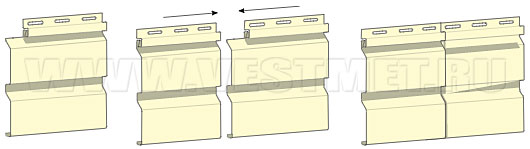

а) Устройство панелей внахлест: панели монтируются внахлест (25 мм), а первый саморез крепится на расстоянии не менее 100 мм от соединения. Панели рекомендуется соединять лестницей, а для более эстетичного вида стыки не должны совпадать более чем в 4 рядах.

Устройство панелей внахлест

Данный способ не рекомендуется для панелей Блок-хаус.

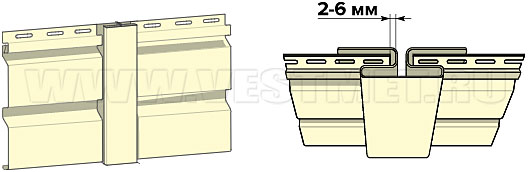

б) Устройство панелей при помощи H-профиля: H-профиль монтируется на обрешетку, а панели сайдинга вставляются в H-профиля с соблюдением зазора в зависимости от температуры окружающей среды. Не рекомендуется использовать планки короче 600 мм.

Устройство панелей при помощи H-профиля

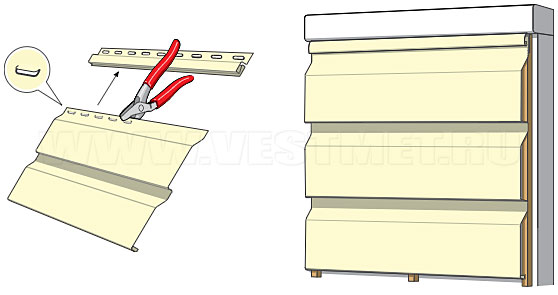

7. Монтаж финишного профиля

Монтаж финишного профиля

Финишный профиль крепится горизонтально вдоль верхнего края стены на обрешетку. Последнюю панель сайдинга необходимо подогнать по ширине и обрезать ненужную часть таким образом, чтобы она вошла в финишный профиль с зазором в зависимости от температуры окружающей среды, также необходимо сделать «зацепы» в верхней части панели.

8. Крепление панелей сайдинга

Крепление панелей сайдинга Технониколь

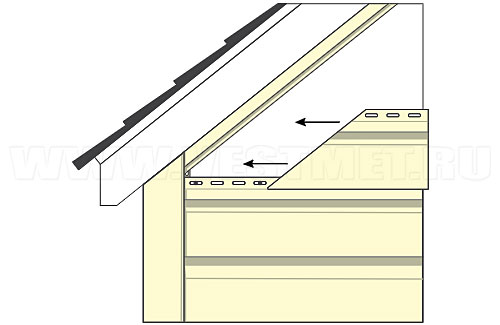

Для крепления панелей сайдинга на фронтоне под углом установите J-планку под свесом. Сами панели необходимо подрезать под углом с соблюдением зазора между J-планкой и панелью сайдинга.

9. Монтаж сайдинга вокруг выступающих объектов

Если к стене требуется закрепить внешние объекты: светильники, перила, кронштейны труб водосточной системы, то в таком случае вырезают панели сайдинга так, чтобы они по контуру и форме повторяли препятствие. Отверстие необходимо вырезать на 6 мм больше, чем сам объект. Крупные объекты можно располагать на стыке панелей, как показано на рисунке.

Монтаж сайдинга вокруг выступающих объектов

Крепление объектов осуществляется к обрешетке либо несущей стене здания. Запрещается крепить объекты непосредственно на панель сайдинга либо на ПВХ-аксессуары.
